【其他行业标准】 聚合物水溶性淬火介质测定方法

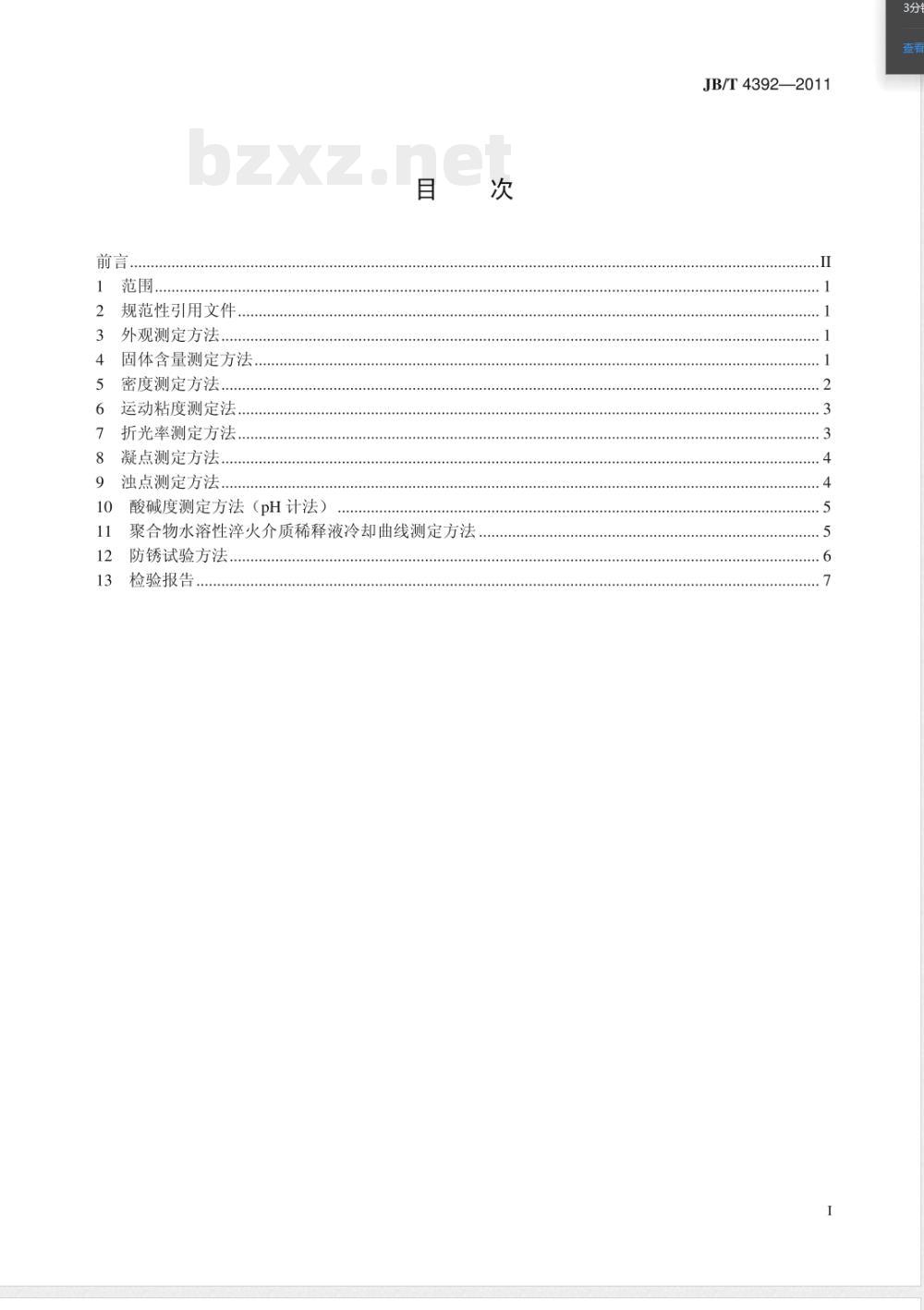

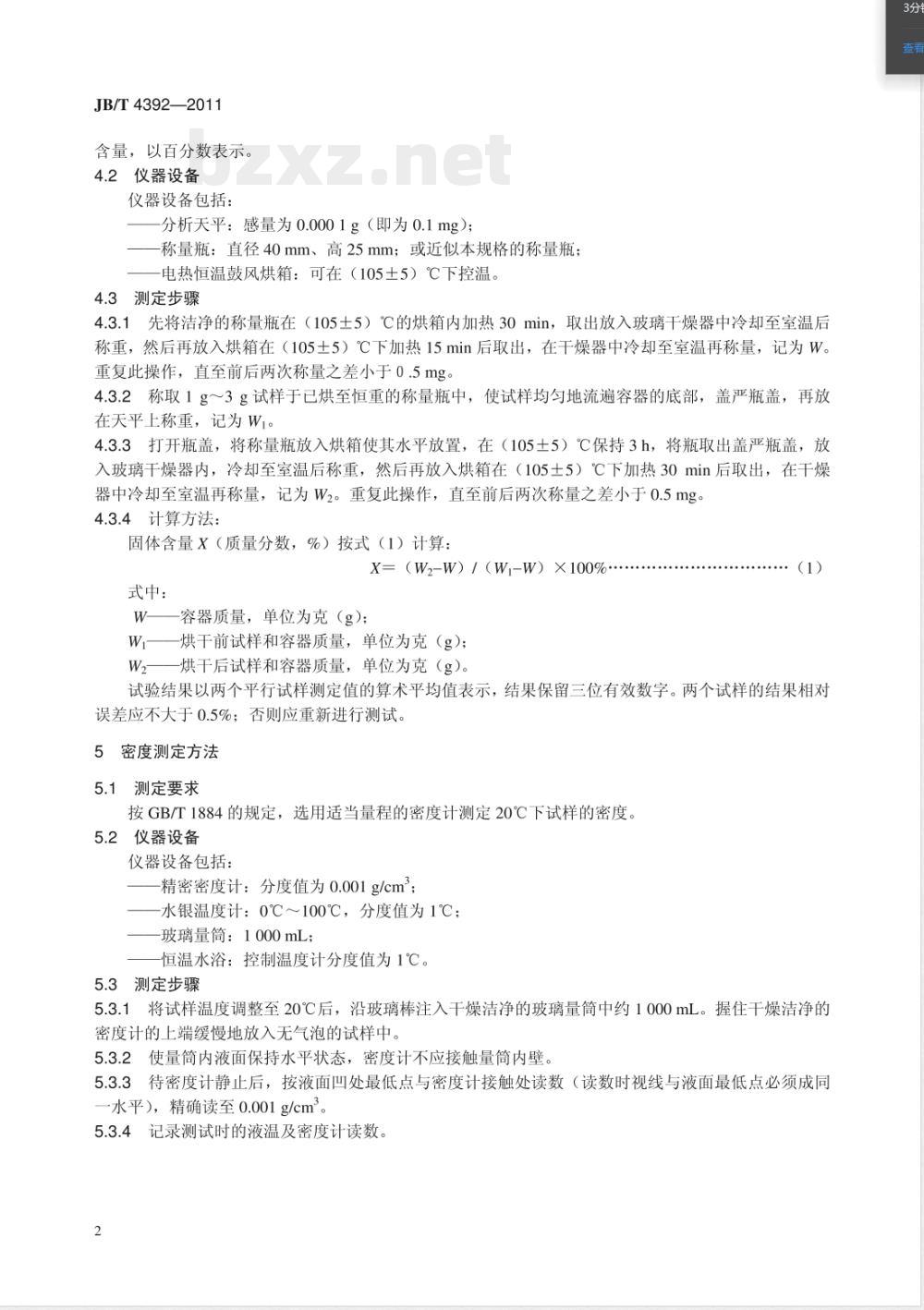

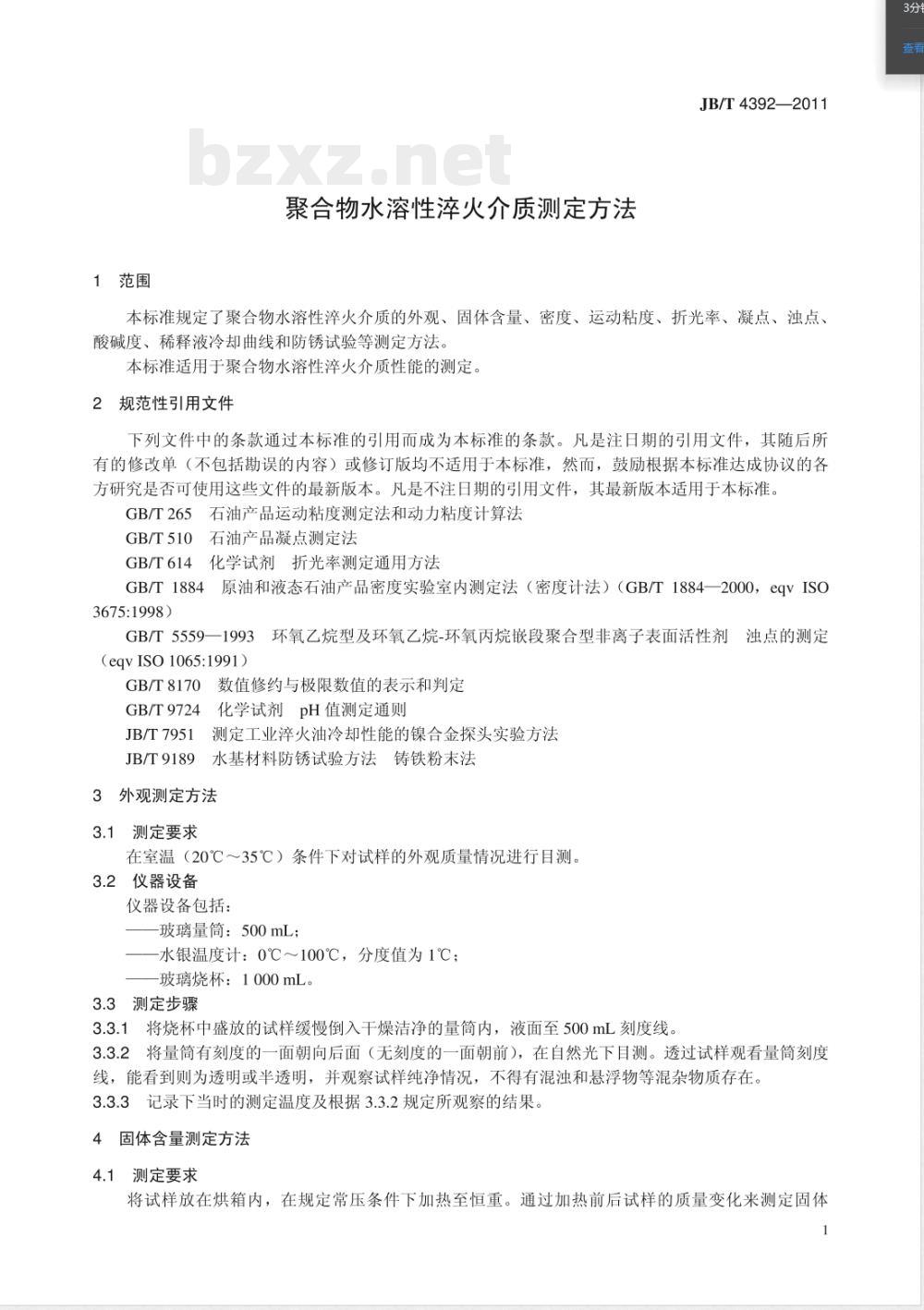

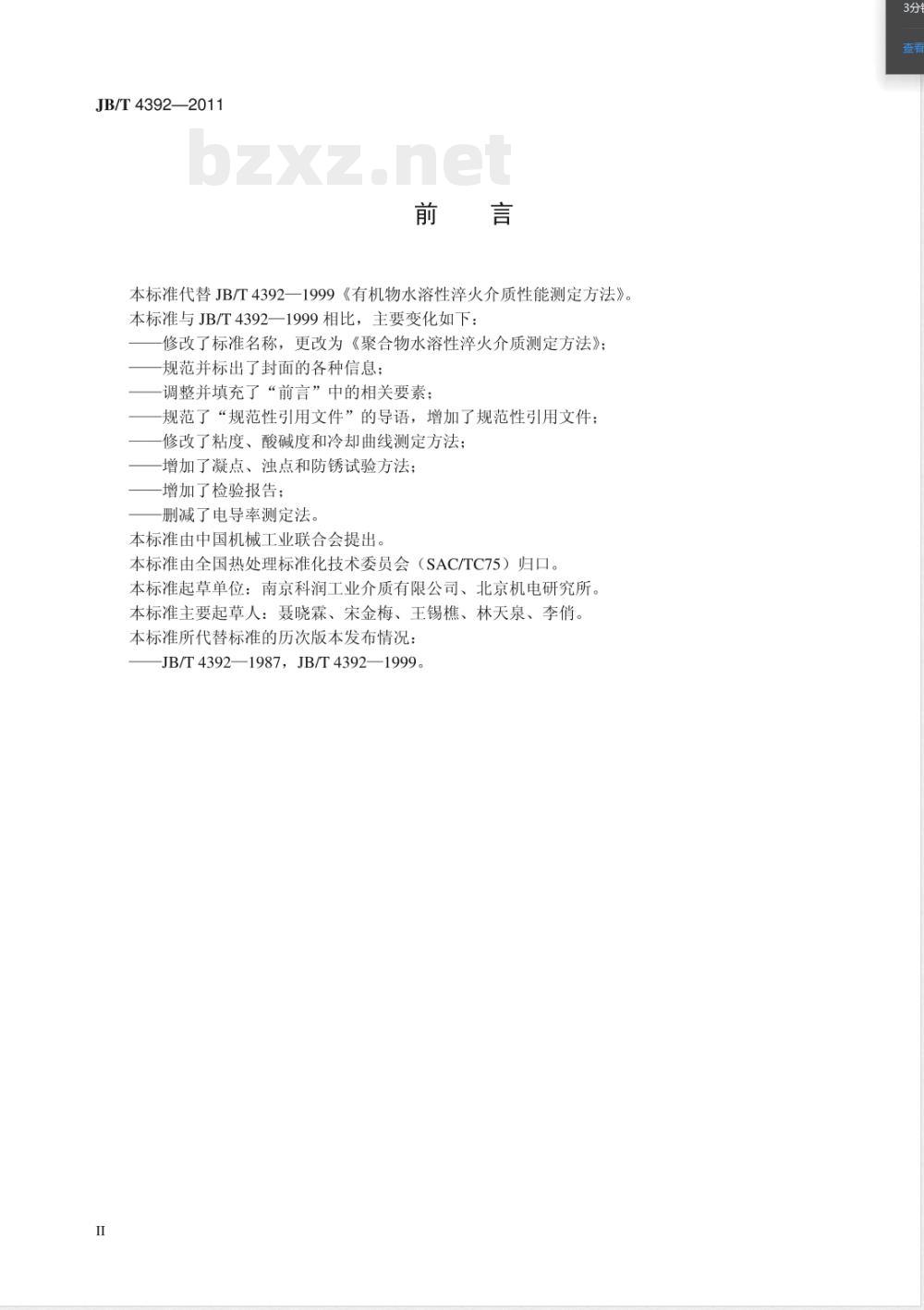

ICS25.200 J36 备案号：33633—2011 JB 中华人民共和国机械行业标准 JB/T 4392—2011 代替 JB/T 4392—1999 聚合物水溶性淬火介质测定方法 Test method of polymer quenchants 2011-08-15发布 2011-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准代替JB/T 4392—1999《有机物水溶性淬火介质性能测定方法》。与JB/T 4392—1999相比，主要变化如下： — 修改标准名称为《聚合物水溶性淬火介质测定方法》； — 规范并完善封面信息； — 调整并补充前言相关要素； — 规范“规范性引用文件”表述并增加引用文件； — 修改粘度、酸碱度和冷却曲线测定方法； — 增加凝点、浊点及防锈试验方法； — 增加检验报告内容； — 删除电导率测定方法。 本标准由中国机械工业联合会提出。 本标准由全国热处理标准化技术委员会（SAC/TC75）归口。 本标准起草单位：南京科润工业介质有限公司、北京机电研究所。 本标准主要起草人：聂晓霖、宋金梅、王锡樵、林天泉、李俏。 本标准所代替标准的历次版本发布情况：JB/T 4392—1987，JB/T 4392—1999。 1 范围 本标准规定了聚合物水溶性淬火介质的外观、固体含量、密度、运动粘度、折光率、凝点、浊点、酸碱度、稀释液冷却曲线及防锈试验等测定方法。 本标准适用于聚合物水溶性淬火介质性能的测定。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 265 石油产品运动粘度测定法和动力粘度计算法 GB/T 510 石油产品凝点测定法 GB/T 614 化学试剂折光率测定通用方法 GB/T 1884 原油和液态石油产品密度实验室内测定法（密度计法） GB/T 5559—1993 环氧乙烷型及环氧乙烷-环氧丙烷嵌段聚合型非离子表面活性剂浊点的测定 GB/T 8170 数值修约与极限数值的表示和判定 GB/T 9724 化学试剂pH值测定通则 JB/T 7951 测定工业淬火油冷却性能的镍合金探头实验方法 JB/T 9189 水基材料防锈试验方法 铸铁粉末法 3 外观测定方法 3.1 测定要求 在室温（20℃～35℃）条件下对试样外观进行目测。 3.2 仪器设备 包括：500mL玻璃量筒；0℃～100℃水银温度计（分度值1℃）；1000mL玻璃烧杯。 3.3 测定步骤 3.3.1 将试样缓慢倒入干燥洁净量筒至500mL刻度线。 3.3.2 在自然光下观察试样外观及透光情况，应无混浊及悬浮物。 3.3.3 记录测定温度及外观结果。 4 固体含量测定方法 4.1 测定要求 将试样在规定条件下加热至恒重，通过质量变化计算固体含量（%）。 4.2 仪器设备 分析天平（感量0.0001g）；称量瓶；电热恒温鼓风烘箱（105±5℃）。 4.3 测定步骤 4.3.1 将称量瓶在105±5℃烘干并反复称量至恒重，记为W。 4.3.2 称取1g～3g试样置于称量瓶中并称重，记为W1。\
