【FZ纺织行业标准】 纺织品耐磨性能试验曲磨法

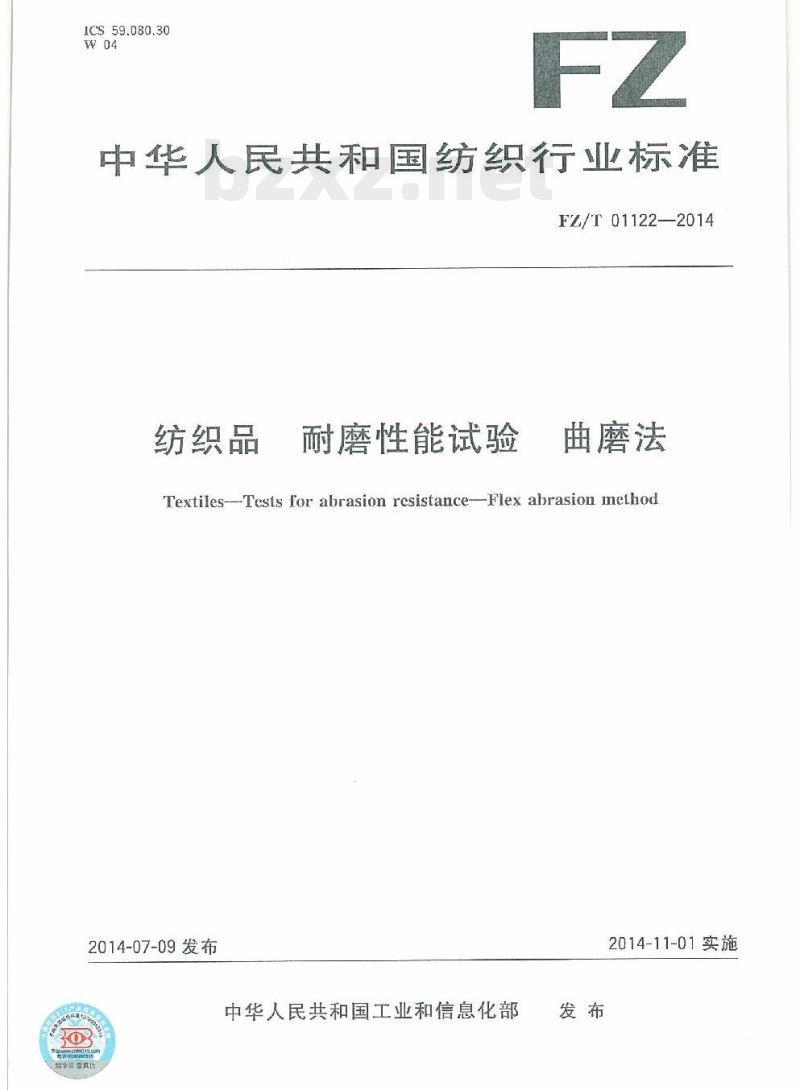

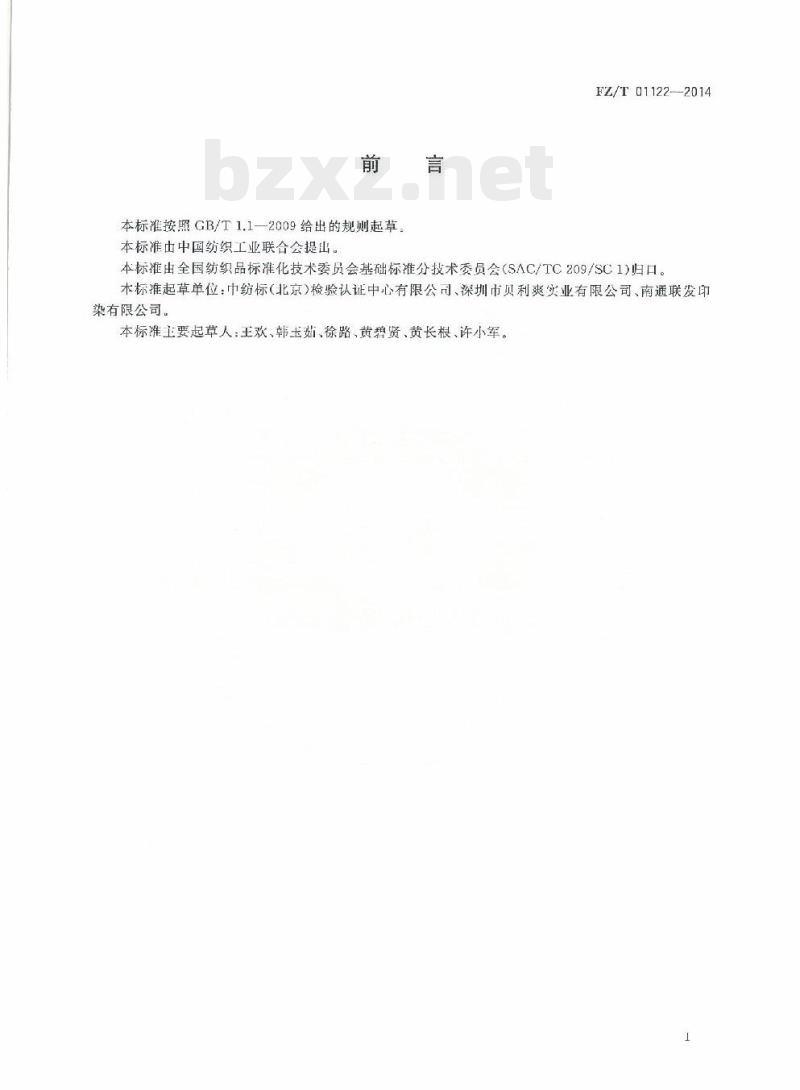

ICS 59.080.30 W04 中华人民共和国纺织行业标准 FZ/T 01122—2014 纺织品 耐磨性能试验 曲磨法 Textiles—Tests for abrasion resistance—Flex abrasion method 2014-07-09发布 中华人民共和国工业和信息化部发布 2014-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1）归口。 本标准起草单位：中纺标（北京）检验认证中心有限公司、深圳市贝利爽实业有限公司、南通联发印染有限公司。 本标准主要起草人：王欢、韩玉茹、徐路、黄碧贤、黄长根、许小军。 1 范围 本标准规定了采用曲磨法测定织物耐磨性的试验方法。 本标准适用于大多数织物，不适用于摩擦过程中产生变形后难以恢复的织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用。凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 6529 纺织品调湿和试验用标准大气 3 原理 在规定摩擦压力下，试样绕过曲磨刀片后与刀片进行反复摩擦，根据试样磨断时的摩擦次数确定织物耐磨性能。 4 仪器 曲磨试验仪应符合以下要求（示意图见图1）： 曲磨夹具：可夹持300mm×25mm矩形试样，往复移动试验台速度125次/min±5次/min，动程25mm±2mm，并具有摩擦次数显示装置。 摩擦压力与拉伸装置：摩擦压力重锤450g±5g，拉伸张力重锤1810g±5g。 曲磨刀片：由合金钢制成，硬度不低于80HRC，刀刃厚度1.6mm±0.2mm，宽度10mm±1mm。刀口出现明显磨钝或损坏时应及时更换。 5 调湿和试验用标准大气 按GB/T 6529规定执行。 6 试样 实验室样品应在标准大气条件下调湿后取样。 经（纵）向和纬（横）向各取试样5块，尺寸300mm×25mm。 试样应避开褶皱、破损等疵点，距布边至少100mm。 7 试验程序 7.1 将摩擦台固定在往复试验台上，设定速度125次/min，动程25mm。 7.2 安装摩擦压力重锤与拉伸张力重锤。 7.3 将试样一端夹入夹头，绕过曲磨刀片后固定另一端，使试样与刀片接触并拉紧。 7.4 启动仪器进行试验，按规定间隔检查试样磨损情况，直至试样断裂并记录摩擦次数。 7.5 重复测试其余试样。 8 结果表示 记录每个试样断裂前的摩擦次数作为耐磨次数。 取5块试样的平均值作为经（纵）向和纬（横）向耐磨性能结果。 9 试验报告 试验报告应包括： a）标准编号及试验日期； b）样品描述； c）试验环境条件； d）摩擦压力与拉伸张力； e）试验结果（必要时给出单个试样数据）； f）偏离标准的情况及异常现象。
