【FZ纺织行业标准】 纺织品耐磨性能试验折边磨法

ICS59.080.30
中华人民共和国纺织行业标准
FZ/T01123—2014
纺织品
耐磨性能试验
折边磨法
Textiles--Tests for abrasion resistance--Fold abrasion method2014-07-09发布
中华人民共和国工业和信息化部2014-11-01实施
中华人民共和国纺织
行业标准
纺织品
耐磨性能试验折边磨法
FZ/T01123—2014
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址spc.net.cn
发行中心：（010)51780235
总编室：（010)64275323
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
1/16印张0.5
字数8千字
2011年9川第版2014年9月第一次印刷书号：1550662-27262定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68510107

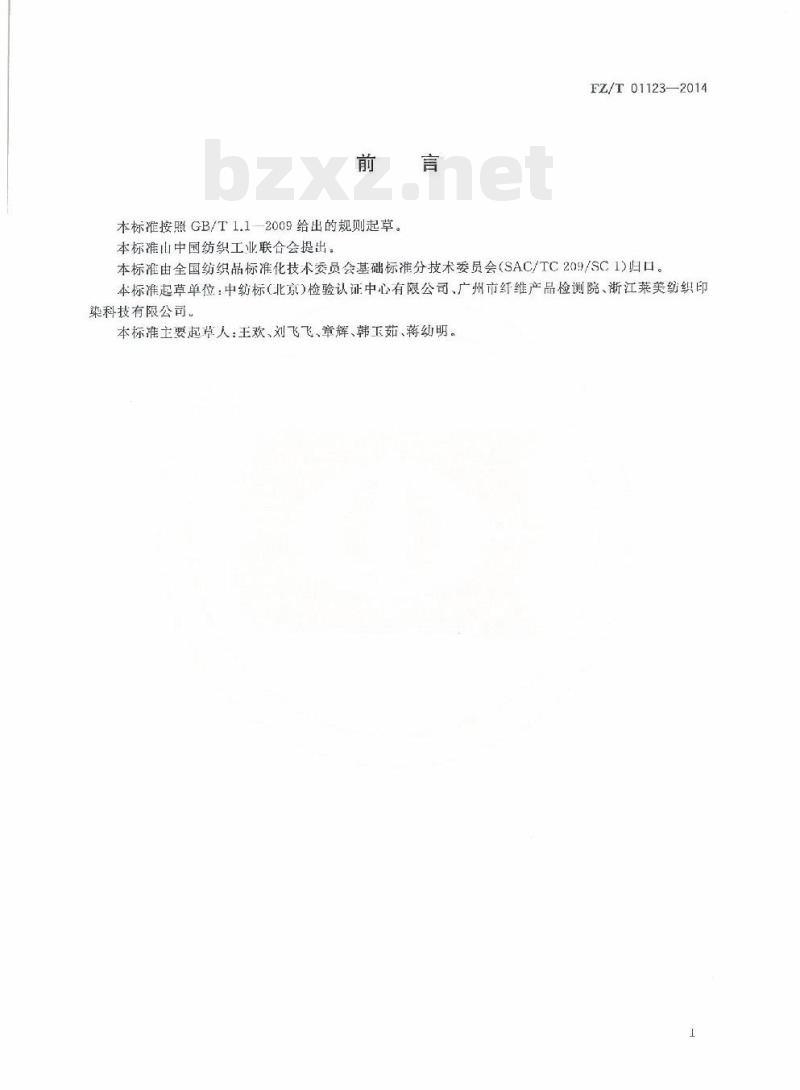

本标准按照GB/T1.1—2009给出的规则起草。本标准山中国纺织工业联合会提出。言
FZ/T01123—2014
本标准由全国纺织品标准化技术委员会基础标准分技术委员会（SAC/TC209/SC1)归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、广州市纤维产品检测院、浙江莱美纺织印染科技有限公司。
本标准主要起草人：王欢、刘飞飞、章辉、韩工茹、蒋幼明。1范围
纺织品耐磨性能试验
折边磨法
FZ/T01123-—2014
本标准规定了采用折边磨试验仪和马丁代尔耐磨试验仪两种测定织物折边磨性能的方法。方法八（折边磨试验仪）适用于大多数织物，不适用于长毛绒类、摇粒绒等织物的绒面测试：方法B（马丁代尔耐磨试验仪）适用于大多数织物，不适用于弹性较大的织物。注：两种方法得到的试验结果没青可比性，2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注月期的引用文件，仅注日期的版本适用于本文件：凡是不注一期的引用文件，其最新版本（包括所有的修改单）适用于本文件GB/T629
纺织品
GB/T211962
3原理
调湿和试验用标准大气
纺织品
方法A：在规定摩擦压
马了代尔法织物耐磨性的测定第2部分，试详破损的测定力下，安装在试验仪折边磨夹具上的试样与磨料进行往健摩排，试样夹具可绕其与水平而毛点的轴自由转动，根据试样折边处破损时的摩擦次数，确定织物的耐磨性能。方法B将组合试样安装在马丁代尔耐磨试验仪试样夹具内，在规定的负荷下，以轨迹为李莎茹（lissajous)图形的平面运动与磨料（即标准织物）进行摩擦，直至试样破损，记录武样折边处破损时的摩擦次数，以此表征织物的耐磨性能。4仪器及材料
4.1方法A
4.1.1折近磨试验仪，应符合以下要求[示意图见图1a)]折边磨夹具，可夹持75mm×25mm的炬形试样，夹持试样宽度w为1mm土0.1mm。夹持试样示意图见图1b），
往复移动试验台，往复速度125次/nin士5次/min，动程为25mm士2mm。旋转平台，安装于往复移动试验台上用于固定折边磨夹具。试验台每往复移动100次，折边磨夹具刚好绕其中心轴旋转一周。具有磨料夹持装置，能夹持宽度40mm，长度不小于200mm的磨料。具有摩擦次数显示装置。
具有摩擦压力加压重锤，摩擦压力加压重锤为450g士5g。1
FZ/T01123—2014
说明：
往复移动试验台：
磨料，
摩擦压力加压装置；
磨料夹持装置：
试样：
旋转平台；
折边磨夹具：
爽持试样宽度，1mm±o.1mml。此内容来自标准下载网
图1耐磨仪示意图
4.1.2磨料，NO.600水砂纸，如果选用其他型号的磨料，应在报告中注明。4.2方法B
试验仪器和辅料符合GB/T21196.2的规定，磨料为机织平纹毛织物，摩擦负荷总有效质量（即试样夹具组件的质量和加载块质量的和）为595g士7g（名义压力为9kPa）。5调湿和试验用标准大气
预调湿、调湿和试验用标准大气按GB/T6529规定执行。6试样
6.1方法A
取样前将实验室样品放置于第5章规定的标准大气中调湿，调湿后剪取经（纵)向试样和纬（横）向试样客5块，试样寸为300mm×25mm.经（纵）向试样长度方向平行于经（纵向，纬（横）向试样长度方向平行于纬(横）向。
试样应具有代表性，避开褶皱、破损等有明显疵点的部位，试样距布边至少100 mm：6.2方法B
裁样按照GB/T21196.2的规定执行，裁样数量为12块。2
7试验程序
7.1方法A
FZ/T01123—2014
7.1.1将试样测试面朝外夹持于折边磨夹具中，将夹具固定在耐磨仪旋转平台工，设定往复移动试验台速度为125次/min，动程为25mm。7.1.2将尺寸为230mm40mm的水砂纸（见4.1.2)作为磨料牢固夹持在磨料夹持器装置中。每次试验需更换砂纸摩擦位置或更换新的砂纸，如果在一次磨损试验中砂纸摩瘀超过6000次，每6000次电换一次磨料
7.1.3将摩擦加压重锤作为摩擦压力置于擦板上部，放下摩擦板使砂纸与试样接触，7.1.4启动耐磨仪开始折边磨试验，观察试样破损情况，检查间隔见表1。注：对于不熟悉的织物，建议进行预试验，以确定观察间隔。表1折边磨试验检查间隔
试系列
预计试样出现破损时的摩擦次数100
100H200
>200H≤500
>500≤1000
1000H≤5000
检查问隔
7.1.5当试样出现下列情形时作为试样破损，停止摩擦并记录试样破损前累计的率擦次数：机织物中一半以上的纱断裂或一个方向的纱几乎全部断裂：针织物中一半以上的线圈断裂；起绒或割绒织物表面绒毛被磨损至露底或有绒簇脱落；非织造布中二半以上的纤维断裂；一涂层织物的涂层部分被破坏至露出基布或有片状涂层脱落。7.1.6按照上述步骤测试其他试样。7.2方法B
7.2.1试样准备
经（纵）向试样：将圆形试样对折成半圆，使经（纵）向垂直于折边，测试面朝外，其计6个经（纵）向试样。
纬（横）向试样：将圆形试样对折成半圆，使纬（横）向垂直于折边，测试面朝外，共计6个纬（横）向试样。
7.2.2安装试样
两个同方向的半圆试样为组，安装在试样夹具上，使其两个折边对接居中。当样品的单位面积质量小于250g/m”时将泡沐塑料衬垫放在试择上，当大于250多/m时不需泡沫塑料衬垫。FZ/T01123—2014
注：安装试样时，避免两半圆试样有重叠或并至变形。如果试样在测试时发生滑移，可使用新试样重新进行试验，并在半圆弧形边上粘贴双面胶固定，避免糜擦面滑移。7.2.3试验
磨料的安装、辅料的有效寿命、耐磨仪的准备及试验步骤按照GB/T21196.2的规定执行。观察试样时，检查试样摩擦面和折边处的破损迹象。如果未出现破揽，将试样来具重新放在仪器上，开始进行下一个检查间隔的试验和评定，直到摩擦终点即观察到至少有一个对折半圆试样的折边处发生破损。如果先观察到试样在非折边处破损，停止诚验记录摩擦次数和试验现象，并补充新的试样测试。最多测试6组，结果报出每组的摩擦次数和试验现象。8结果表示
方法A：记录每个试样破损前累积的摩擦次数作为耐磨次数，计算5块经（纵）向试样和纬（横）向试样耐次数的平均值作为经（纵）向和纬（横）向的试验结果。方法B：记录每组试样破损前累积的摩擦次数作为耐磨次数，计算3组经（纵）向组合试样和纬（横）向组合试样的平均值作为经（纵)向和纬（横)向的试验结果。9试验报告
试验报告应包括下列内容：
a）本标准编号及试验日期。
选用的方法：方法A或方法B。
）样品描述。
d）试验环境。
c）磨料型号。
f)摩擦压力。
g）试验结果。如果需要，给出每个（组)试样经（纵)向和纬（横)向的耐磨次数或试验现象。h）任何偏离木标准的细节及试验中的异常现象。版权专有侵权必究
书号：155066：2-27262
FZ/T 01123-2014
打印日期：2014年10月13[1F055定价：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
