【FZ纺织行业标准】 烘筒烘燥机

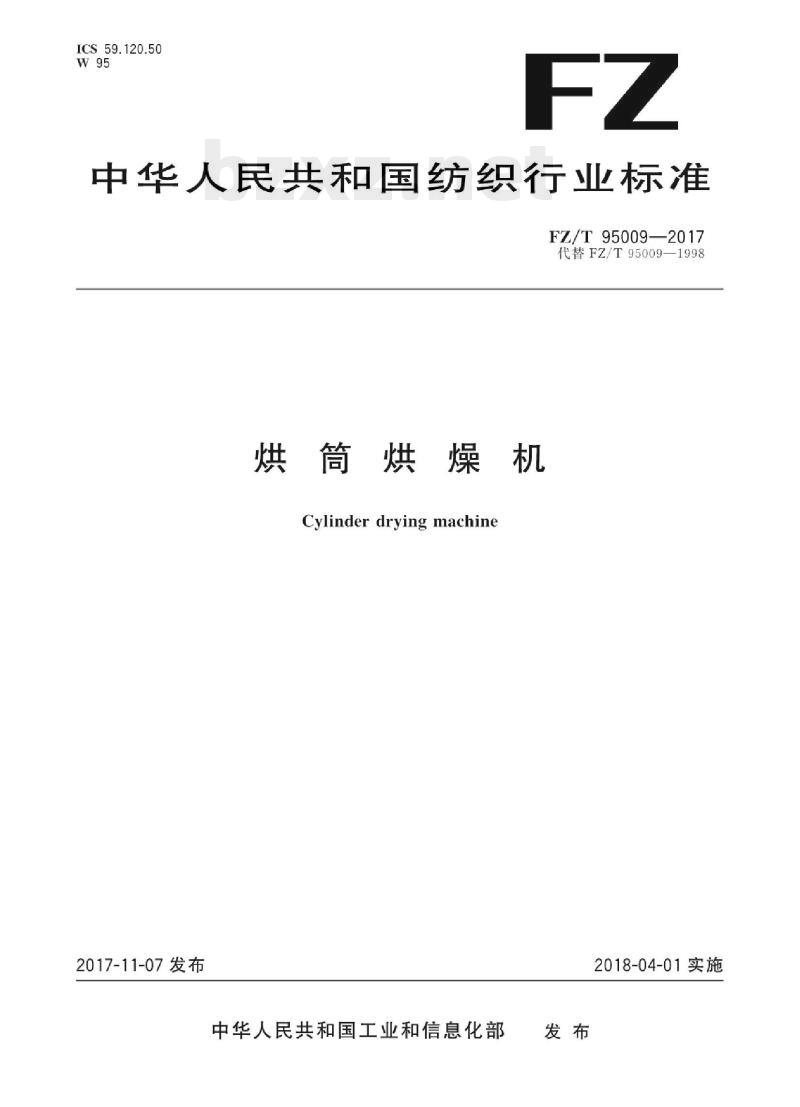

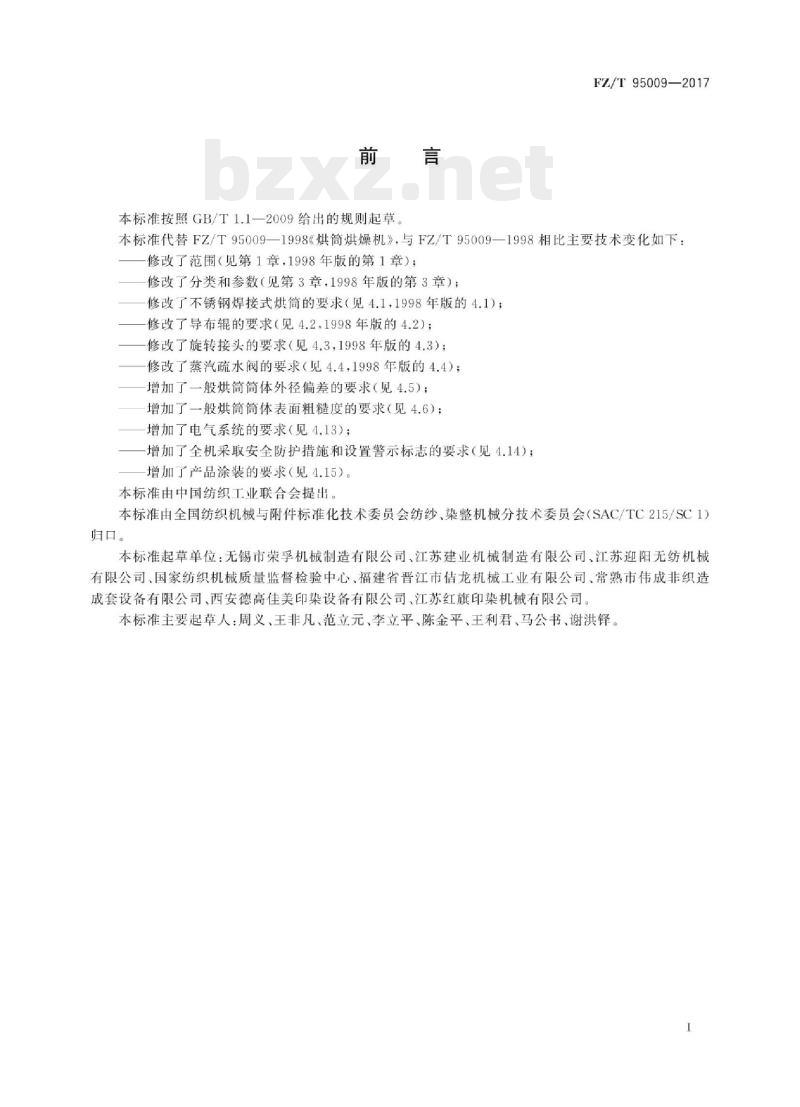

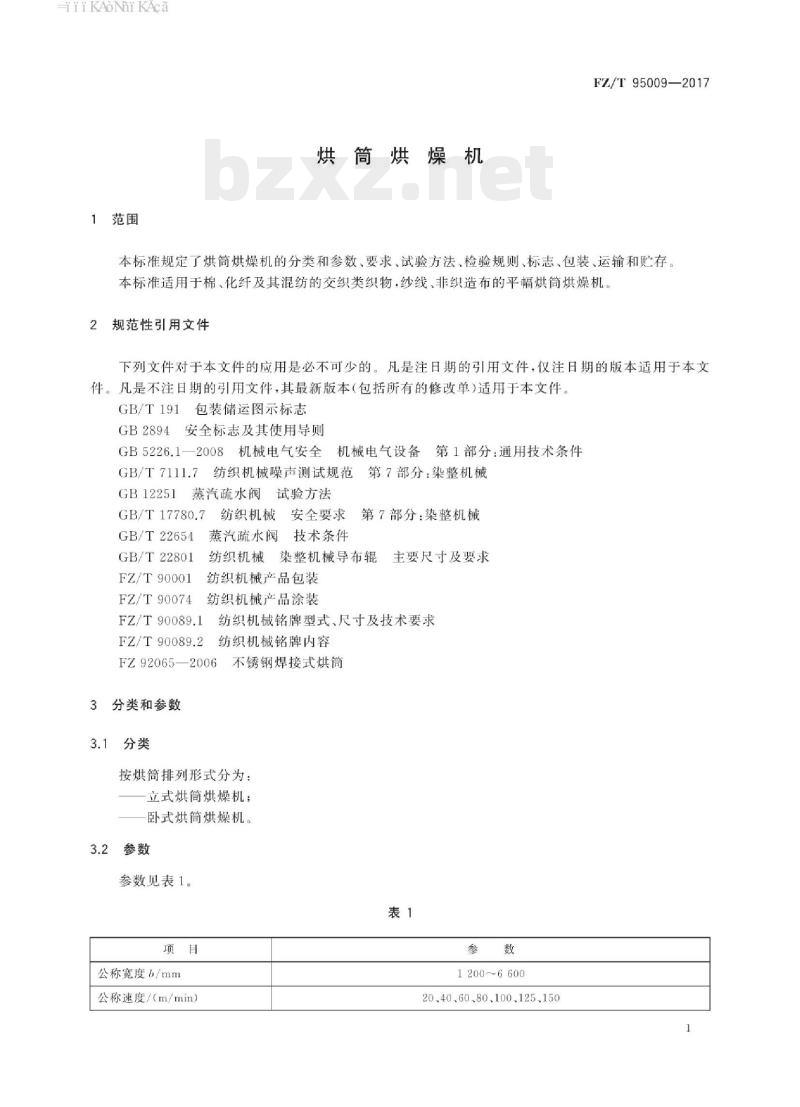

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95009—2017 代替 FZ/T 95009—1998 烘筒烘燥机 Cylinderdryingmachine 2017-11-07发布 2018-04-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95009—1998《烘筒烘燥机》，与1998版相比主要技术变化如下：修改了范围；修改了分类和参数；修改了不锈钢焊接式烘筒要求；修改了导布辊要求；修改了旋转接头要求；修改了蒸汽疏水阀要求；增加了一般烘筒筒体外径偏差要求；增加了筒体表面粗糙度要求；增加了电气系统要求；增加了安全防护措施及警示标志要求；增加了产品涂装要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：无锡市荣孚机械制造有限公司、江苏建业机械制造有限公司、江苏迎阳无纺机械有限公司、国家纺织机械质量监督检验中心等。 本标准主要起草人：周义、王非凡、范立元、李立平、陈金平等。 1 范围 本标准规定了烘筒烘燥机的分类和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于棉、化纤及其混纺的交织类织物、纱线、非织造布的平幅烘筒烘燥机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB 12251 蒸汽疏水阀试验方法 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 GB/T 22654 蒸汽疏水阀技术条件 GB/T 22801 纺织机械染整机械导布辊主要尺寸及要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ 92065—2006 不锈钢焊接式烘筒 3 分类和参数 3.1 分类 按烘筒排列形式分为： — 立式烘筒烘燥机； — 卧式烘筒烘燥机。 3.2 参数 参数见表1。 表1 公称宽度/mm：1200～6600 公称速度/(m/min)：20、40、60、80、100、125、150 烘筒外径/mm：570、800、1000 烘筒安装中心距/mm：6+300、6+500 热源：饱和蒸汽、导热油、电 最高使用蒸汽压力/MPa：0.36 4 要求 4.1 不锈钢焊接式烘筒应符合FZ 92065—2006的规定。 4.2 导布辊应符合GB/T 22801的规定。 4.3 旋转接头连续运转5h，泄漏量应不大于2 mL/h。 4.4 蒸汽疏水阀应符合GB/T 22654的规定。 4.5 一般烘筒筒体外径偏差应符合表2规定。 表2 烘筒外径：570等规格 筒体外径偏差：按标准规定 4.6 一般烘筒筒体表面粗糙度Ra应不大于1.6μm。 4.7～4.12（原文后续技术要求未完整OCR识别，保留结构） 4.13 烘筒表面水平度（原文后续内容缺失）
