【JT交通运输标准】 土壤液塑限检测仪

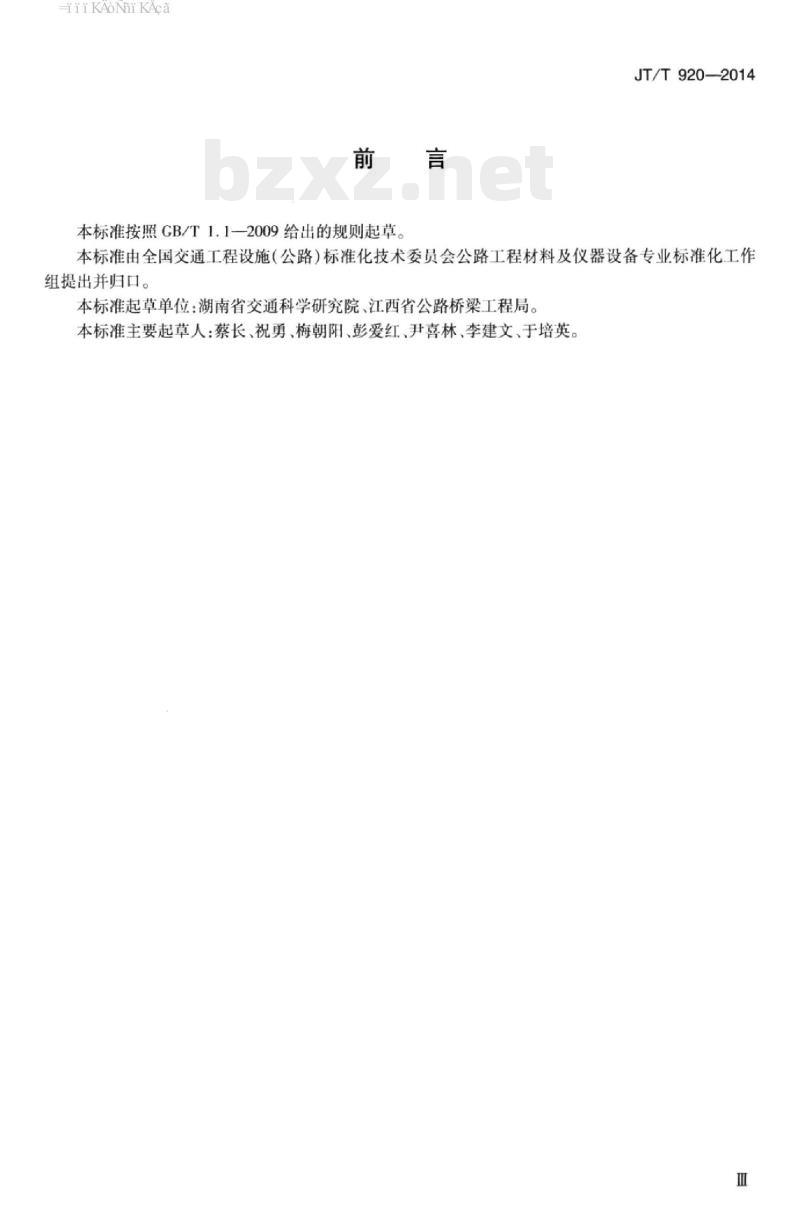

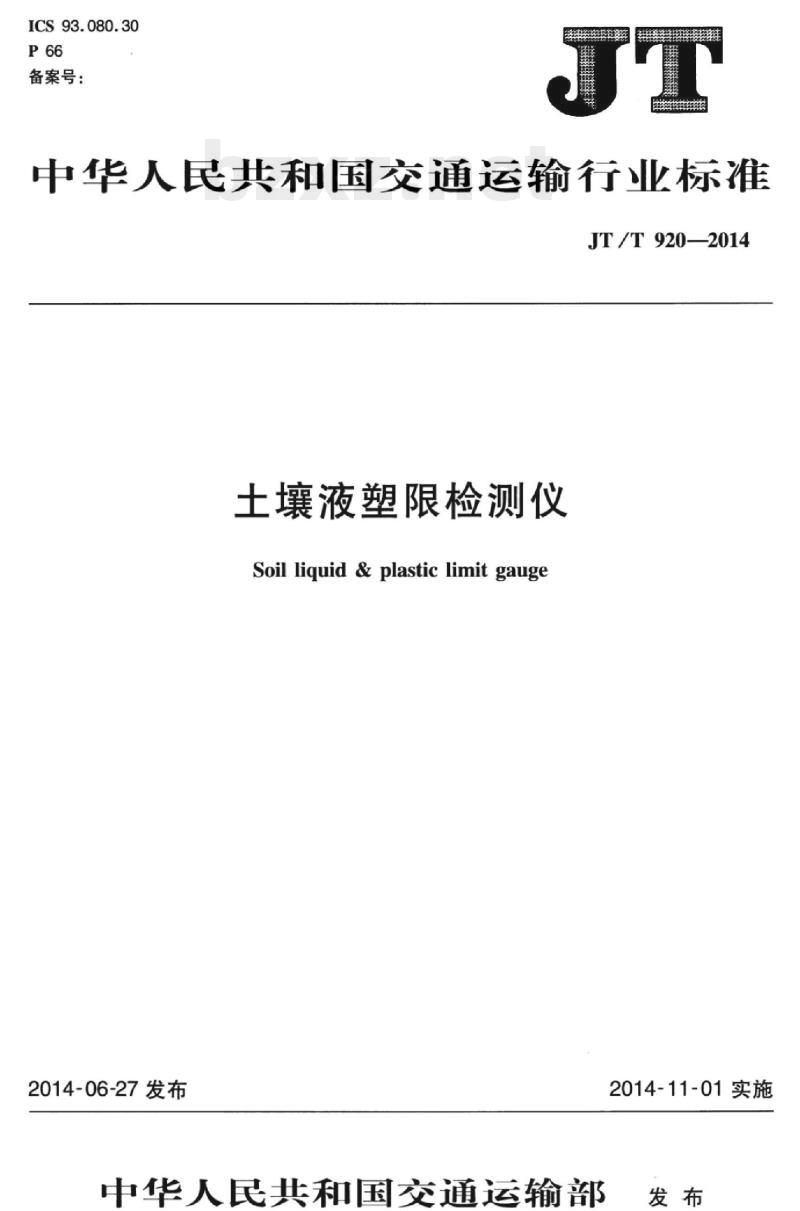

中华人民共和国交通运输行业标准 JT/T920—2014 土壤液塑限检测仪 (Soil liquid & plastic limit gauge) 2014-06-27发布 2014-11-01实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。本标准起草单位：湖南省交通科学研究院、江西省公路桥梁工程局。本标准主要起草人：蔡长、祝勇、梅朝阳、彭爱红、尹喜林、李建文、于培英。 1 范围 本标准规定了土壤液塑限检测仪（以下简称液塑限仪）的分类、型号与结构、技术要求、试验方法、检验规则、标志、包装、运输和储存。本标准适用于液塑限仪的生产和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 2099.1 GB/T 2423.1 GB/T 2423.2 GB/T 2423.3 GB/T 2423.10 GB 4943 GB 9254 GB/T 17626.2 GB/T 17626.4 GB/T 17626.5 3 分类、型号与结构 3.1 产品类型分为三类： a) 光电式液塑限仪，光学刻度显示，代号为GD； b) 数字式液塑限仪，数字显示，代号为SZ； c) 智能式液塑限仪，智能显示，代号为ZN。 3.2 产品型号表示如下： 设计序号，用两位数字表示； 产品类型代号，按3.1规定； 产品名称代号，为LP。 示例：第二次改进设计产品版本的智能式液塑限仪，型号表示为：LP-ZN-02。 3.3 液塑限仪硬件系统包括锥体、锥体升降控制、数据处理和显示三部分，如图1所示。 a) 光电式液塑限仪：数据处理和显示；锥体；锥体升降控制。 b) 数字式和智能式液塑限仪：数据处理和显示；锥体；锥体升降控制。 4 技术要求 4.1 外观 4.1.1 产品表面不应有明显的凹痕、划伤、裂缝、变形和污染等；表面涂镀层应均匀，不应有气泡、龟裂、脱落和磨损；金属零部件不应有锈蚀及其他机械损伤；具有清晰的铭牌标示。 4.1.2 软面板安装后四周及表面应平整无气泡，四周间隙不超过0.5mm；显示屏数据显示清晰：字符应准确、完整、清晰，显示数据正确；对比度调节平滑；文字标记清晰、完整；键盘操作功能正常，按键应灵活，不易脱落。 4.1.3 对于仪器可动作的部分，应操作方便、灵活、定位准确可靠。 4.1.4 锥体光滑，锥角均匀，安装方便。 4.2 技术参数 液塑限仪技术参数如下： 测量范围：（0~22）mm； 测量误差：不大于2%； 接触指示灵敏度：不大于12mN； 锥重（锥尖和锥杆）：（100±0.2）g 或 （76±0.2）g； 锥角：（30±0.2）°； 测量时间：5s。 4.3 使用功能 4.3.1 系统功能自检：智能式液塑限仪附自检程序以供系统自检。 4.3.2 锥重设置：锥重可以通过增减配重块设置为100g和76g。 4.4 电源适应性 4.4.1 在交流（50±1）Hz，（220±22）V的条件下能正常工作。 4.4.2 电源插头的要求应符合GB 2099.1的规定。 4.5 安全性 4.5.1 产品安全要求应符合GB 4943中1类产品的要求。 4.5.2 接地连续性：接地端子与需要接地的零部件之间的连接电阻不超过0.12 $Omega$。 4.5.3 对地漏电流：对地漏电流不大于0.5mA。 4.5.4 耐电强度：电源相线和中线对地线应能承受1500V交流正弦波电压（频率50Hz），历时1min的抗电强度试验，不应有击穿和飞弧现象。 4.6 电磁兼容性 4.6.1 无线电骚扰极限值：电源端传导骚扰极限值符合GB 9254中的A级要求。 4.6.2 浪涌（冲击）抗扰度：能承受GB/T 17626.5所规定的浪涌（冲击）强度。 4.6.3 电快速瞬变脉冲群抗扰度：能承受GB/T 17626.4所规定的电快速瞬变脉冲群强度。 4.6.4 静电放电强度：能承受GB/T 17626.2所规定的8kV静电放电强度。 4.7 环境适应性 4.7.1 耐高温：温度为（50±2）℃条件下，液塑限仪应能正常工作。 4.7.2 耐低温：温度为（-10±2）℃条件下，液塑限仪应能正常工作。 4.7.3 耐湿度：相对湿度：（90±3）%条件下，液塑限仪应能正常工作。 4.7.4 抗振性：振动频率范围10Hz~30Hz，偏移幅值0.75mm，液塑限仪受振后应正常工作。 5 试验方法 5.1 试验环境条件 除气候环境适应性试验外，其余试验均在下列条件下进行： 温度：（-10~50）℃； 相对湿度：（45~75）%； 大气压力：（86~106）kPa。 5.2 试验仪器与设备 试验仪器与设备包括： a) 标准块：厚度2mm、5mm、10mm、15mm、20mm、22mm，精确度万分之一； b) 电子天平：量程200g，精度0.01g； c) 万能角度尺：量程360°，精度2°； d) 秒表：量程60s，精度0.1s； e) 击穿试验装备：功率不低于0.25kVA。 5.3 外观 目测检验。 5.4 技术参数试验 5.4.1 测量范围：锥体上提至限位处为机械零点，记录读数。锥体完全落下记录读数。 5.4.2 测量误差：测量2mm、5mm、10mm、15mm、20mm和22mm的标准块示值差。 5.4.3 接触指示灵敏度：调节锥尖与土样接触，接触指示灯亮。 5.4.4 锥重：使用量程200g、精度为0.01g的天平对锥体称重。称100g锥重时，所称物为锥杆、锥尖和配重块。称76g锥重时，所称物为锥杆、锥尖。 5.4.5 锥角：使用万能角度尺分四个方向测量锥角计算平均值。 5.4.6 测量时间：采用精度为0.1s的标准秒表测算测量时间。 5.5 电源适应能力 5.5.1 交流电源：受试样品按表1给出的电压和频率，在工作状况下历时30min不出现异常。 表1 交流电源适应能力表 电压(V)：220, 187, 187, 253, 253 频率(Hz)：50, 49, 51, 51, 49 5.5.2 电源插头：按GB 2099.1的规定进行。 5.6 安全性试验 5.6.1 产品安全按GB 4943的规定进行。 5.6.2 保护接地按GB 4943的规定进行。 5.6.3 对地漏电流按GB 4943的规定进行。 5.6.4 耐电强度：在仪器外壳与交流供电回路之间，加上频率为50Hz，电压为1500V的正弦波交流电，试验时电压由零逐渐加高到1500V，历时1min。 5.7 电磁兼容性 5.7.1 无线电骚扰极限值：按GB 9254的规定进行。 5.7.2 浪涌（冲击）抗扰度：按GB/T 17626.5的规定进行。 5.7.3 电快速瞬变脉冲群抗扰度：按GB/T 17626.4的规定进行。 5.7.4 静电放电试验：按GB/T 17626.2的规定进行。 5.8 气候环境试验 5.8.1 高温试验 5.8.1.1 储存试验：按GB/T 2423.2试验Bb执行，储存温度为（50±2）℃，持续16h，取出后室温恢复2h，测量标准块，其测量误差应满足4.2b)的要求。 5.8.1.2 工作试验：按GB/T 2423.2试验Bd执行，工作温度为（40±2）℃，加电工作1h，测量标准块，其测量误差应满足4.2b)的要求。 5.8.2 低温试验 5.8.2.1 储存试验：按GB/T 2423.1试验Ab执行，储存温度为（-10±2）℃，持续16h，取出后室温恢复2h，测量标准块，其测量误差应满足4.2b)的要求。 5.8.2.2 工作试验：按GB/T 2423.1试验Ad执行，工作温度为0℃，加电工作1h，测量标准块，其测量误差应满足4.2b)的要求。 5.8.3 恒定温热试验 按GB/T 2423.3试验Ca方法执行。
