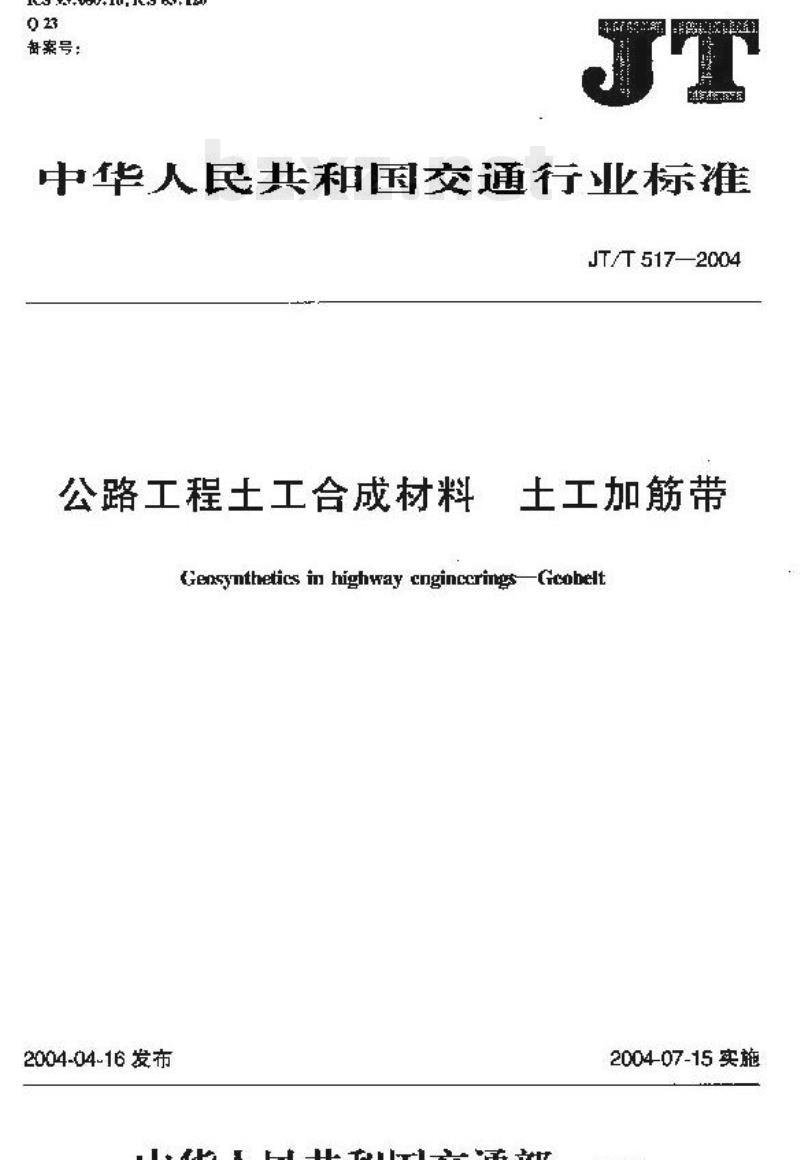

【JT交通运输标准】 公路工程土工合成材料土工加筋带

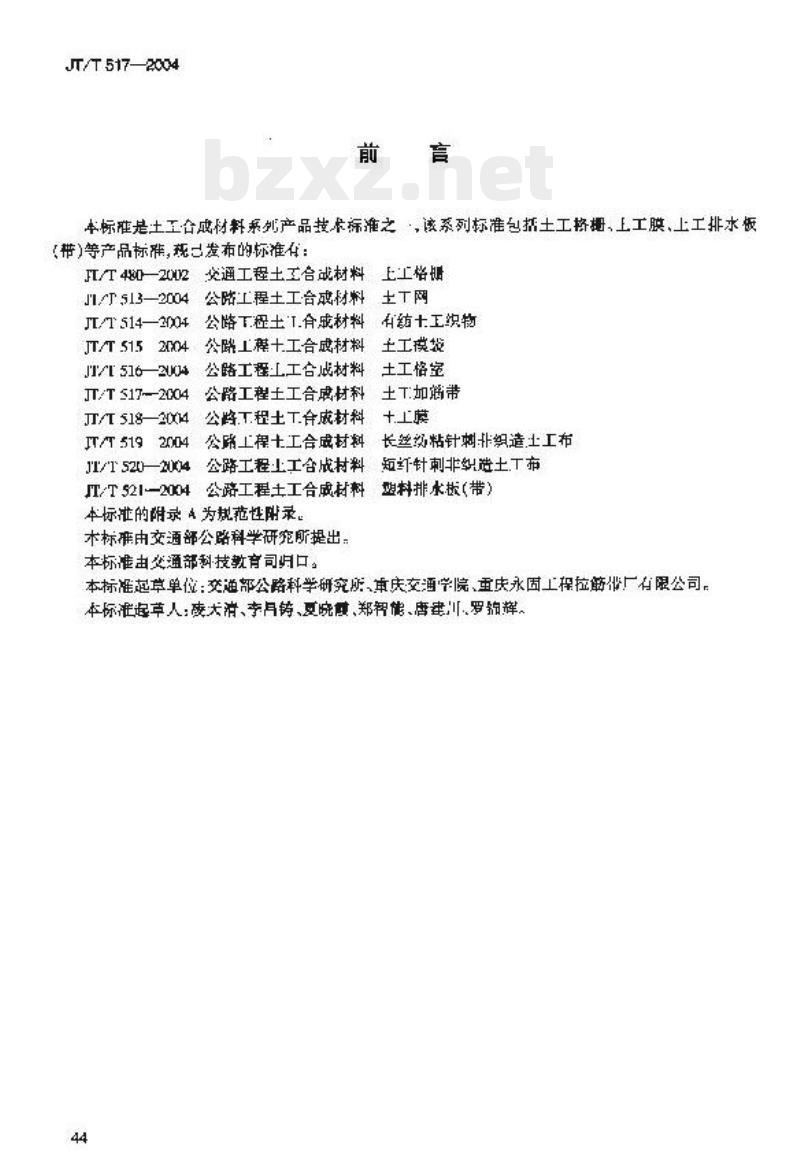

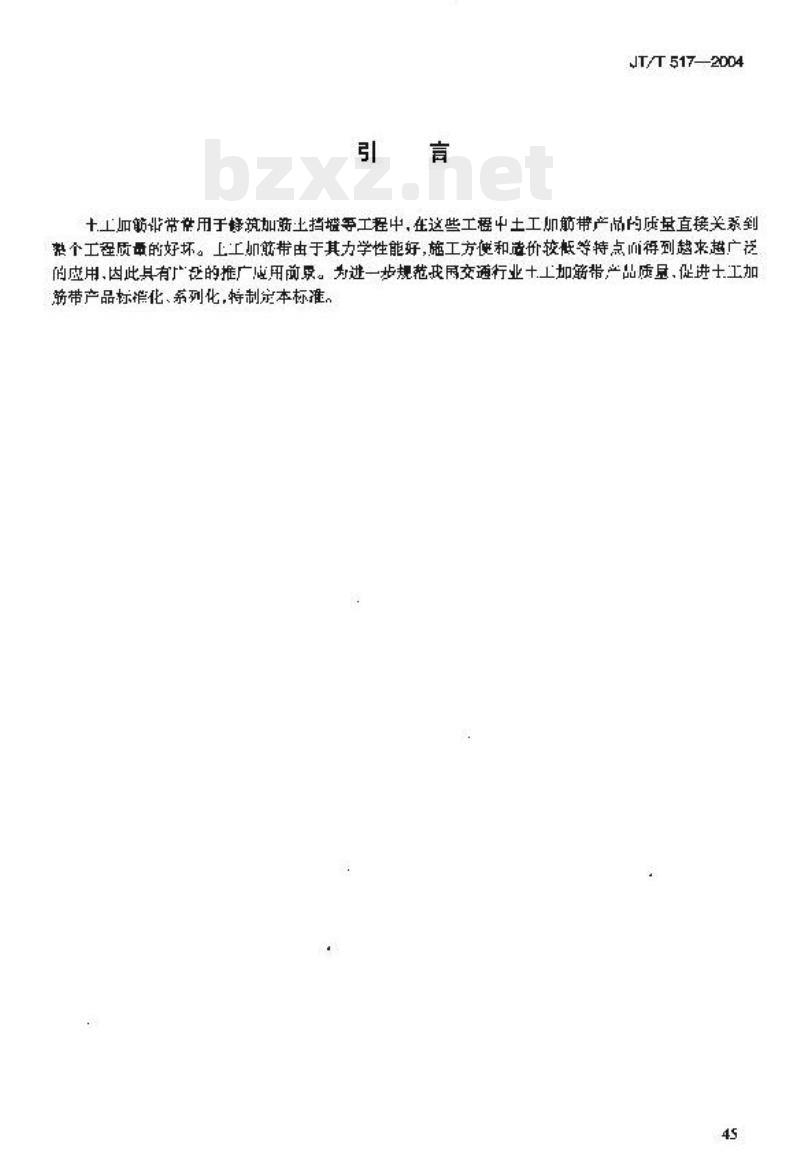

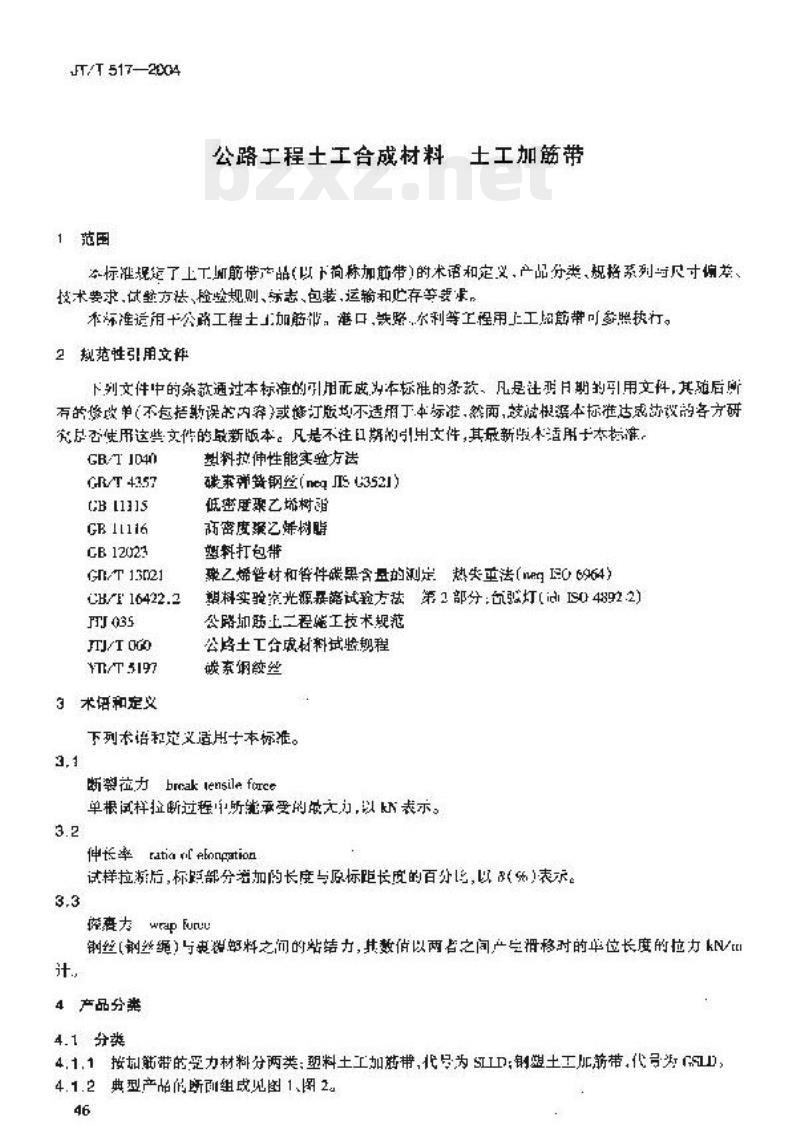

JT/T 517—2004 公路工程土工合成材料 土工加筋带 发布日期：2004-04-16 实施日期：2004-07-15 前言 本标准是土工合成材料非织造产品技术标准之一。该系列标准包括土工格室、土工膜、土工排水板（带）等产品标准。已发布的标准有：JT/T 513—2004 公路工程土工合成材料土工格室；JT/T 514—2004 公路工程土工合成材料土工膜；JT/T 515—2004 公路工程土工合成材料土工排水板（带）；JT/T 516—2004 公路工程土工合成材料土工格室；JT/T 517—2004 公路工程土工合成材料土工加筋带；JT/T 518—2004 公路工程土工合成材料土工格室；JT/T 519—2004 公路工程土工合成材料土工膜；JT/T 520—2004 公路工程土工合成材料土工排水板（带）；JT/T 521—2004 公路工程土工合成材料土工加筋带。本标准的附录A为规范性附录。 本标准由交通部公路科学研究所提出，本标准由交通部科技教育司归口。 本标准起草单位：交通部公路科学研究所，重庆交通学院、重庆永固工程路基加筋带厂有限公司。 本标准起草人：变大清、李月铸、夏晓融、郑智催、唐建川、罗辉。 引言 土工加筋带用于筑路加筋土挡墙等工程中，在这些工程中土工加筋带产品的质量直接关系到工程质量的好坏。土工加筋带由于其力学性能好、施工方便和造价较低等特点，得到越来越广泛的使用，因此具有广泛的推广应用前景。为进一步规范我国交通行业土工加筋带产品质量，促进土工加筋带产品标准化、系列化，特制定本标准。 1 范围 本标准规定了土工加筋带（以下简称加筋带）的术语和定义，产品分类、规格系列与尺寸偏差、技术要求，试验方法、检验规则、标志、包装、运输和储存等要求。本标准适用于公路工程、港口、铁路、水利等工程用的土工加筋带，可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是标注日期的引用文件，其随后所有的版本（不包括暂未发布的内文）或修订版均不适用本标准，然而，鼓励根据本标准要求是否使用这些文件的最新版本。凡是不标注日期的引用文件，其最新版本适用本标准。 （引用文件包括：GB/T 4353, GB/T 11116, GB/T 12023, GB/T 13021, GB/T 16422.2, JT/T 035, JT/T 519等相关标准） 3 术语和定义 下列术语和定义适用于本标准。 3.1 断裂拉力 (Break tensile force)：单根试样拉断过程中所能承受的最大力，以kN表示。 3.2 伸长率 (Rate of elongation)：试样拉伸后，标距部分增加的长度与原标距长度的百分比，以%表示。 3.3 握裹力 (Wrap force)：钢丝（钢丝绳）与胎料之间的粘结力，其数值以两者之间产生滑移时的单位长度的力kN/m表示。 4 产品分类 4.1 分类 4.1.1 按受力材料分为两类：塑料土工加筋带，代号为SLD；钢塑土工加筋带，代号为GSLD。 4.1.2 典型产品组成见图1、图2。 4.1.3 原材料名称代号见表1。 表1 原材料名称代号 名称 | 代号 塑料 | SLD 钢丝 (钢丝绳) | CSR 4.2 型号 型号表示方式： SLD-00000C：代表塑料土工加筋带，其中“00000”表示断裂拉力值，“C”表示其他特性。 GSLD-00000C：代表钢塑土工加筋带。 示例：断裂拉力为10kN的塑料土工加筋带表示为：SLD-10/C；断裂拉力为10kN的钢塑土工加筋带表示为：GSLD-10/C。 5 规格系列与尺寸偏差 5.1 规格系列见表2。 5.2 尺寸偏差见表3。 6 技术要求 6.1 力学性能 6.1.1 塑料土工加筋带（SLD）的技术要求应符合表4的规定。 表4 塑料土工加筋带技术参数 指标 | 规格(SLD) | 要求 断裂拉力 (kN/m) | 3 | ≥ 23.0 伸长率 (%) | 12 | ≤ 2.3 6.1.2 钢塑土工加筋带（GSLD）的技术要求应符合表5的规定。 表5 钢塑土工加筋带技术参数 指标 | 规格(GSLD) | 要求 断裂拉力 (kN/m) | 27 | ≥ 30.0 伸长率 (%) | 4 | ≤ 5.0 6.1.3 塑料土工加筋带的光老化等级应符合表6的规定。 表6 塑料土工加筋带光老化等级 指标 | 要求 紫外线强度照射150%强度保持率 | ≥ 95% 碳黑含量 | ≥ 2.0% 6.1.4 塑料土工加筋带的蠕变性能要求：蠕变相对伸长率计算公式为： ε(t) = ε₀ + c * log(t) 其中：ε(t) 为在荷载作用时间t后的应变量；ε₀ 为受力并开始时的初始蠕变值；c 为蠕变系数，多为0.0167。 蠕变试验水平为产品标称断裂拉力的60%；试验温度为20℃；试验总时间为500h。 6.1.5 塑料土工加筋带的最小尺寸要求见表7。 表7 塑料土工加筋带尺寸要求 产品类型 | 宽度 (mm) | 厚度 (mm) 塑料土工加筋带 | 250-500 | 1.0-2.0 6.2 原材料 6.2.1 塑料土工加筋带应使用原始粒状原料，严禁使用粉末或团状颗粒原料。聚乙烯应满足GB/T 12023的要求，高密度聚乙烯应满足GB/T 11116的要求。 6.2.2 钢丝应符合GB/T 4357的要求；钢丝绳应符合JT/T 5197的要求。 6.3 外观质量 6.3.1 土工加筋带成品整齐，无明显油污。 6.3.2 产品无裂纹、凹伤、穿孔、无露筋等缺陷。 6.3.3 产品表面有粗糙整齐的花纹。 6.4 成品长度要求 土工加筋带成品每根的长度不允许小于100m，卷中不得有接段。也可根据用户需要进行生产。 7 试验方法 7.1 土工加筋带的断裂拉力应按JT/T 060的规定进行试验。 7.2 土工加筋带单位长度质量应按JT/T 060的规定进行试验。 7.3 断裂伸长率应按JT/T 060的规定进行试验。 7.4 尺寸检测：每个试样以精度为0.02mm的游标卡尺测量宽度两次，共12处，记录12个测定值，求其算术平均值。 7.5 外观质量：目测检验。 7.6 加筋带的握裹力：按JT/T 517附录A的规定测试。 7.7 蠕变性能：按JT/T 060的规定进行测试。 7.8 塑料土工加筋带的光老化试验按GB/T 13021和GB/T 16422.2的规定进行。 8 检验规则 8.1 检验分类 检验分为出厂检验和型式检验两大类。 8.1.1 出厂检验 产品出厂时应进行出厂检验。出厂检验的项目包括6.1.1、6.1.2、6.1.3、6.1.5、6.3和6.4中的各项。 8.1.2 型式检验 有下列情况时，应进行型式检验：新产品投产时或老产品转产时、制定新标准时。 附录A（规范性附录） 钢塑土工加筋带的钢丝（钢丝绳）握裹力测定方法
