【JT交通运输标准】 公路工程土工合成材料土工网

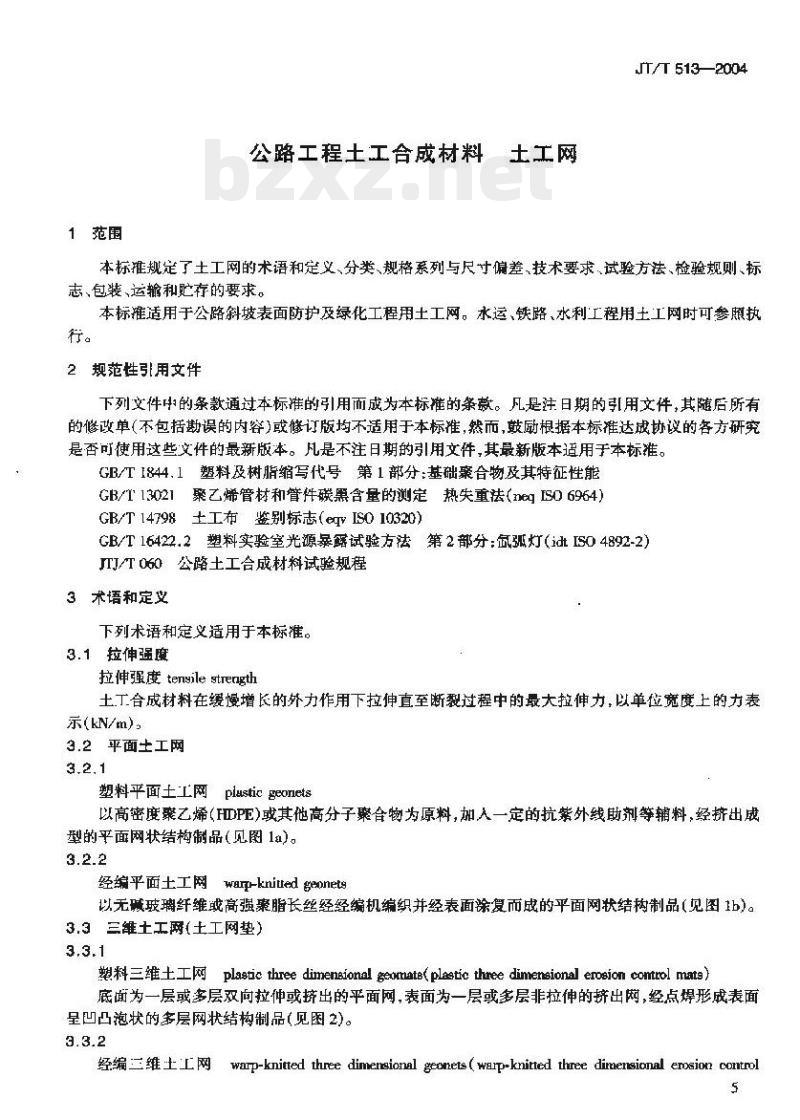

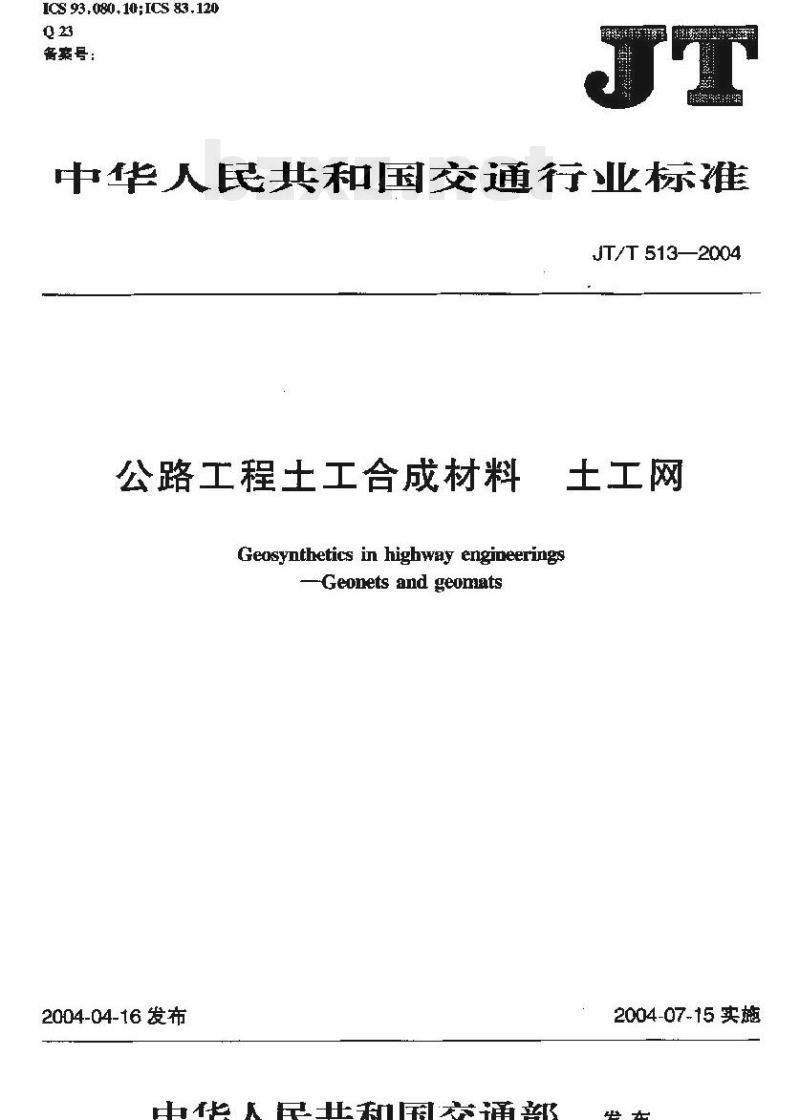

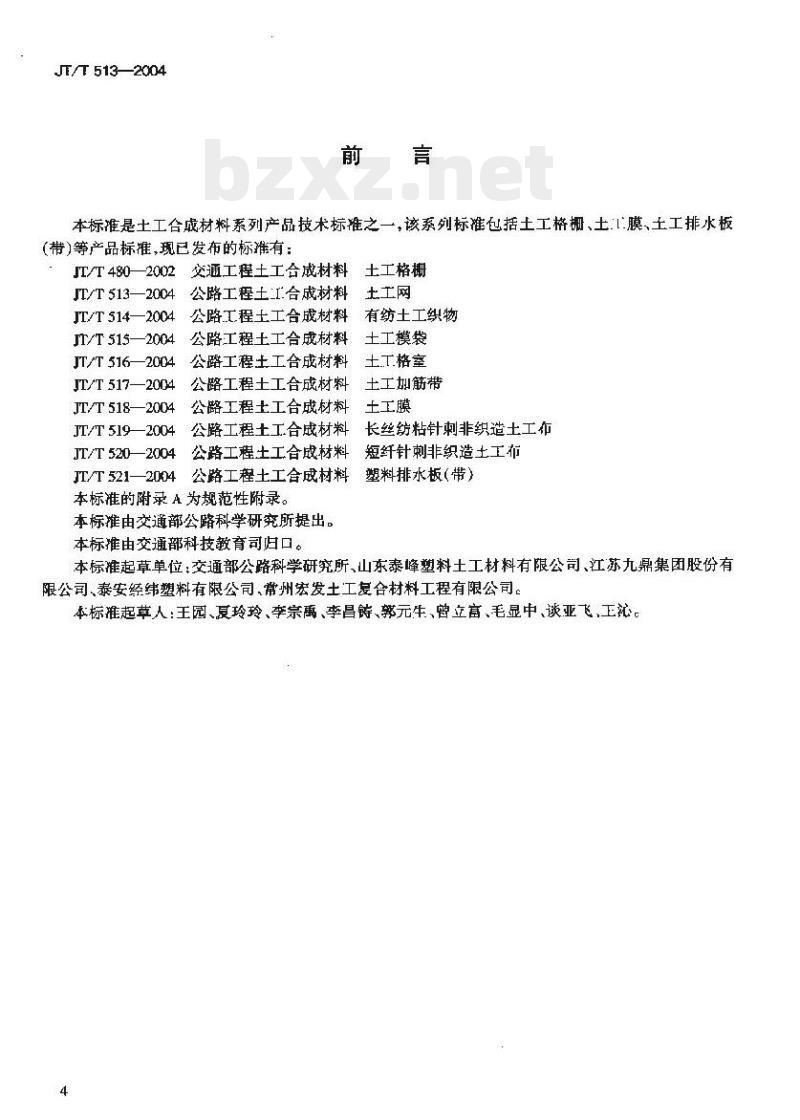

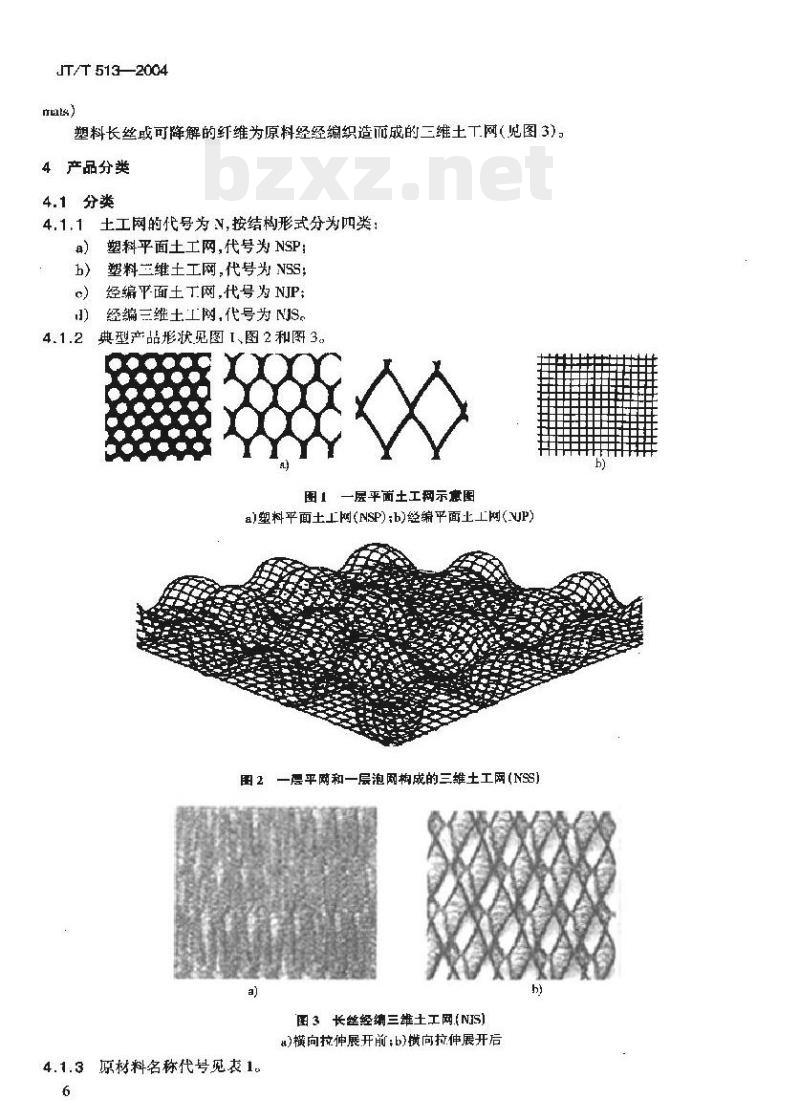

JT/T 513—2004 公路工程土工合成材料 Geosynthetics in highway engineering - Geonets and geonets 2004-04-16 发布 2004-07-15 实施 前言 本标准是土工合成材料系列标准之一，该系列标准包括土工格栅、土工膜、土工排水板（带）等产品标准，现已发布的标准有：JT/T 480—2002、JT/T 513—2004、JT/T 514—2004、JT/T 515—2004、JT/T 516—2004、JT/T 517—2004、JT/T 518—2004、JT/T 519—2004、JT/T 520—2004、JT/T 521—2004。 本标准由交通部公路科学研究所提出，由交通部科技教育司归口。本标准起草单位：交通部公路科学研究所、山东泰峰塑料土工材料有限公司、江苏九鼎集团股份有限公司、泰安经纬塑料有限公司、常州宏发土工复合材料工程有限公司。本标准起草人：王园、夏玲玲、李宗寓、李昌铸、郭元生、曾立富、毛显中、谈亚飞。 本标准的附录A为规范性附录。 1 范围 本标准规定了土工网的术语和定义、分类、规格系列与尺寸偏差、技术要求、试验方法、检验规则、标志、包装、运输和贮存的要求。本标准适用于公路斜坡表面防护及绿化工程用土工网。在水利、铁路、水利工程中使用土工网时可参照执行。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 1844.1 塑料及树脂缩写代号 第1部分：基础聚合物及其特征性能 GB/T 13021 聚乙烯管材和管件碳黑含量的测定 热失重法 (ISO 6964) GB/T 14798 土工布鉴别标志 GB/T 16422.2 塑料实验室光源暴露试验方法 第2部分：氙弧灯 (ISO 4892-2) JT/T 060 公路土工合成材料试验规程 3 术语和定义 下列术语和定义适用于本标准。 3.1 拉伸强度 (Tensile strength) 土工合成材料在缓慢增长的外力作用下拉伸直至断裂过程中的最大拉伸力，以单位宽度上的力表示 (kN/m)。 3.2 平面土工网 3.2.1 塑料平面土工网 (Plastic planar geonets) 以高密度聚乙烯 (HDPE) 或其他高分子聚合物为原料，加入一定的抗紫外线助剂等辅料，经挤出成型的平面网状结构制品。 3.2.2 经编平面土工网 (Warp-knitted geonets) 以无碱玻璃纤维或高强聚酯长丝经经编机编织并经表面涂复而成的平面网状结构制品。 3.3 三维土工网（土工网垫） 3.3.1 塑料三维土工网 (Plastic three-dimensional geonets / Plastic three-dimensional erosion control mats) 底层为一层或多层双向拉伸或挤出的平面网，表面为一层或多层非拉伸的挤出网，经点焊形成表面呈凹凸泡状的多层网状结构制品。 3.3.2 经编三维土工网 (Warp-knitted three-dimensional geonets / Warp-knitted three-dimensional erosion control mats) 以塑料长丝或可降解的纤维为原料经经编织造而成的三维土工网。 4 产品分类 4.1 分类 4.1.1 土工网的代号为 N，按结构形式分为四类： a) 塑料平面土工网，代号为 NSP； b) 塑料三维土工网，代号为 NSS； c) 经编平面土工网，代号为 NJP； d) 经编三维土工网，代号为 NJS。 4.1.2 典型产品形状见图1、图2和图3。 4.1.3 原材料名称代号见表1。 表1 原材料名称代号 PE: 聚乙烯 HDPE: 高密度聚乙烯 GE: 无碱玻璃纤维 PP: 聚丙烯 PET: 聚酯 PA: 聚酰胺 注：未列出的塑料及树脂基础聚合物的名称缩写代号按 GB/T 1844.1 规定表示。 4.2 型号 产品型号表示方式：[产品类型][非平面网原材料代号][平面网原材料代号][非平面网层数][平面网层数][规格 (kN/m)] 示例1：NSP10(1)/PP，拉伸强度为 10kN/m，由一层平面网组成的塑料平面土工网，原材料为聚丙烯。 示例2：NSS4(2-1)/PE-PE，拉伸强度为 4kN/m，由二层平面网和一层非平面网组成的塑料三维土工网，原材料为聚乙烯。 示例3：NJP15(1)/PE，纵向拉伸强度为 15kN/m，由一层平面网组成的经编平面土工网，原材料为聚乙烯。 示例4：NJS4(1-1)/GE-PE，纵向拉伸强度为 4kN/m，由一层经编平面网与另一层经编平面网中间用长丝连接组成的经编三维土工网，原材料为聚乙烯。 5 产品规格系列与尺寸偏差 5.1 规格系列见表2。 表2 产品规格系列 类型 | NSP | NSS | NJP | NJS 规格系列 | 2, 3, 6, 8, 10, 15 | 0.8, 1.5, 2, 3, 4, 6 | 2, 3, 6, 10 | 0.8, 1.5, 2, 3, 4 5.2 尺寸偏差 土工网尺寸偏差应符合表3规定。 6 技术要求 6.1 理化性能 物理机械性能参数应符合表4、表5、表6和表7的规定。 表4 一层平面网组成的塑料平面土工网物理性能参数 型号 | 纵横向拉伸强度 (kN/m) | 纵横向10%伸长率下的拉伸力 (kN/m) | 多层平网之间焊点抗拉力 (N) NSP2(n) | 2 | 3 | $ge$ 0.8 NSP3(n) | 3 | 4.5 | $ge$ 0.8 NSP6(n) | 6 | 9 | $ge$ 0.8 NSP8(n) | 8 | 12 | $ge$ 0.8 NSP10(n) | 10 | 15 | $ge$ 0.8 NSP15(n) | 15 | 22.5 | $ge$ 0.8 表5 n层平面网组成的经编平面土工网物理性能参数 型号 | 纵横向拉伸强度 (kN/m) | 断裂伸长率 (%) NJP2(n) | 2 | 80 $pm$ 10 NJP3(n) | 3 | 80 $pm$ 10 NJP4(n) | 4 | 80 $pm$ 10 NJP6(n) | 6 | 80 $pm$ 10 NJP8(n) | 8 | 80 $pm$ 10 NJP10(n) | 10 | 80 $pm$ 10 表6 一层平面网与一层非平面网组成的塑料三维土工网物理性能参数 型号 | 纵向拉伸强度 (kN/m) | 平网与非平网之间焊点抗拉力 (N) NSS0.8(n-1) | 0.8 | 20 NSS1.5(n-1) | 1.5 | 20 NSS2(n-1) | 2 | 20 NSS3(n-1) | 3 | 20 NSS4(n-1) | 4 | 20 NSS5(n-1) | 5 | 20 NSS6(n-1) | 6 | 20
