【FZ纺织行业标准】 普通轧车用不锈钢轧辊

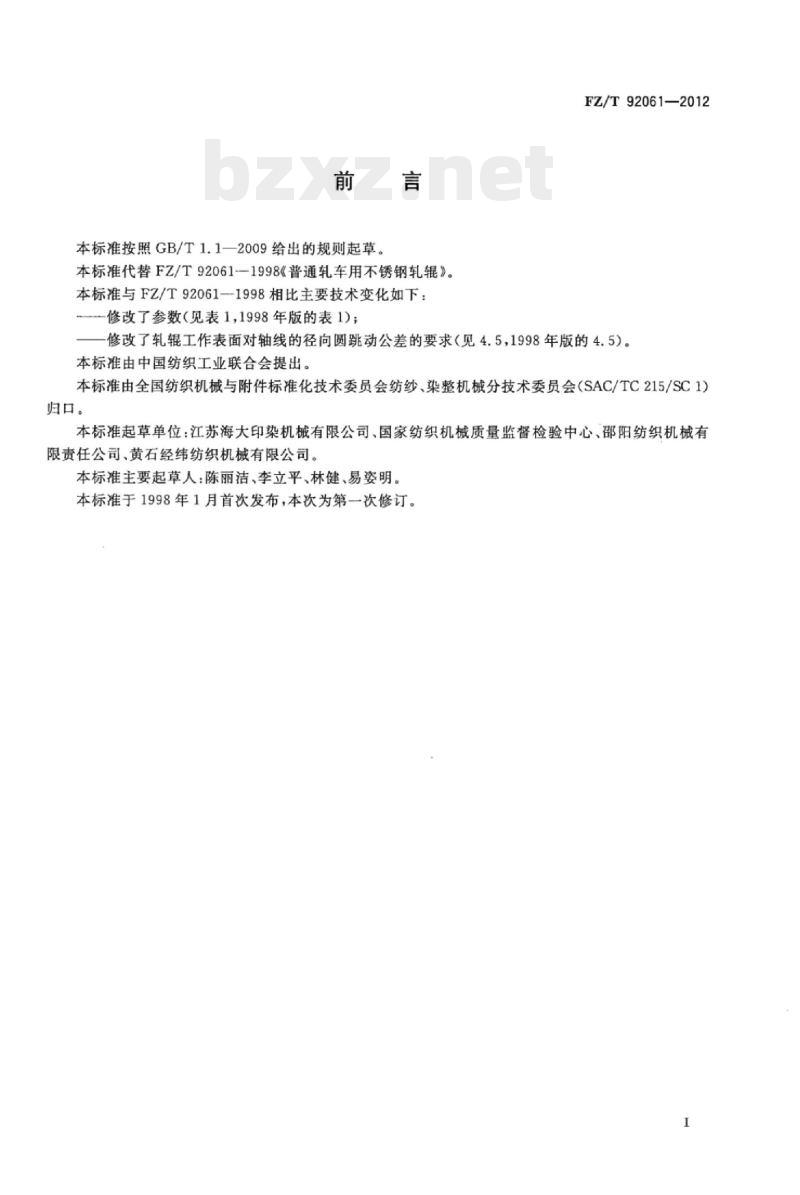

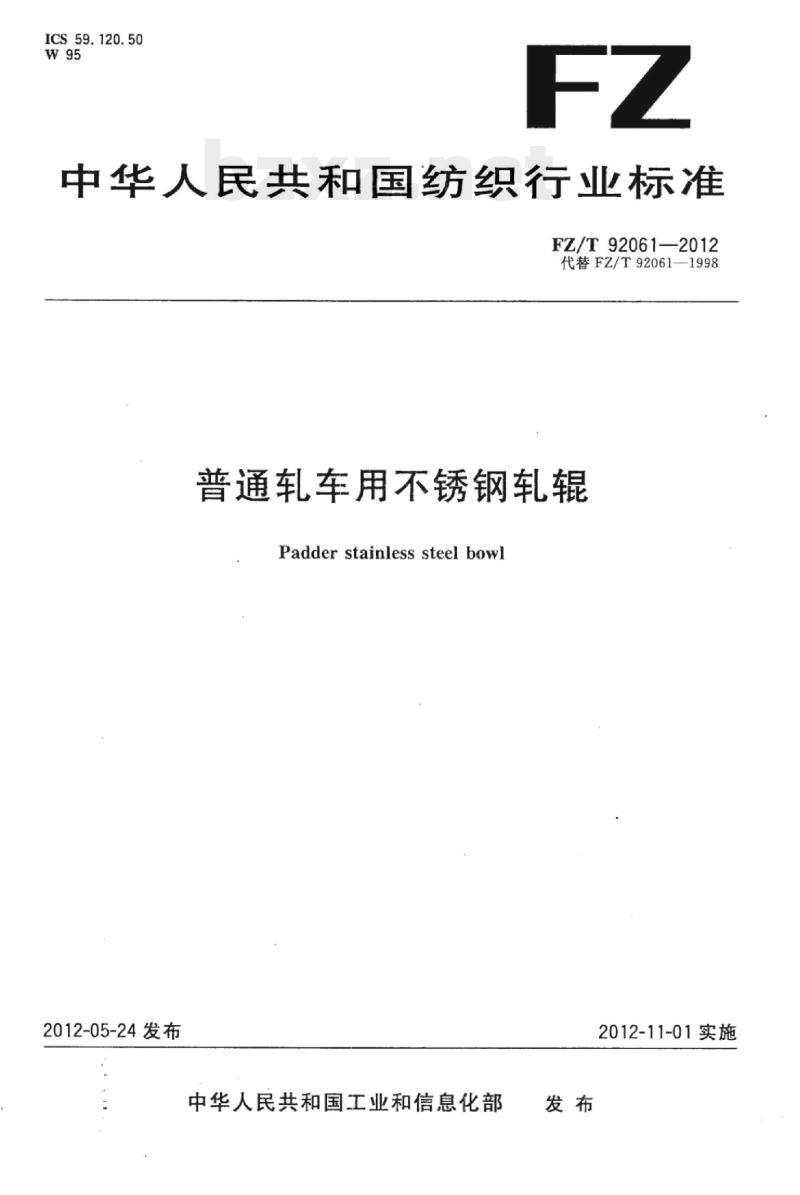

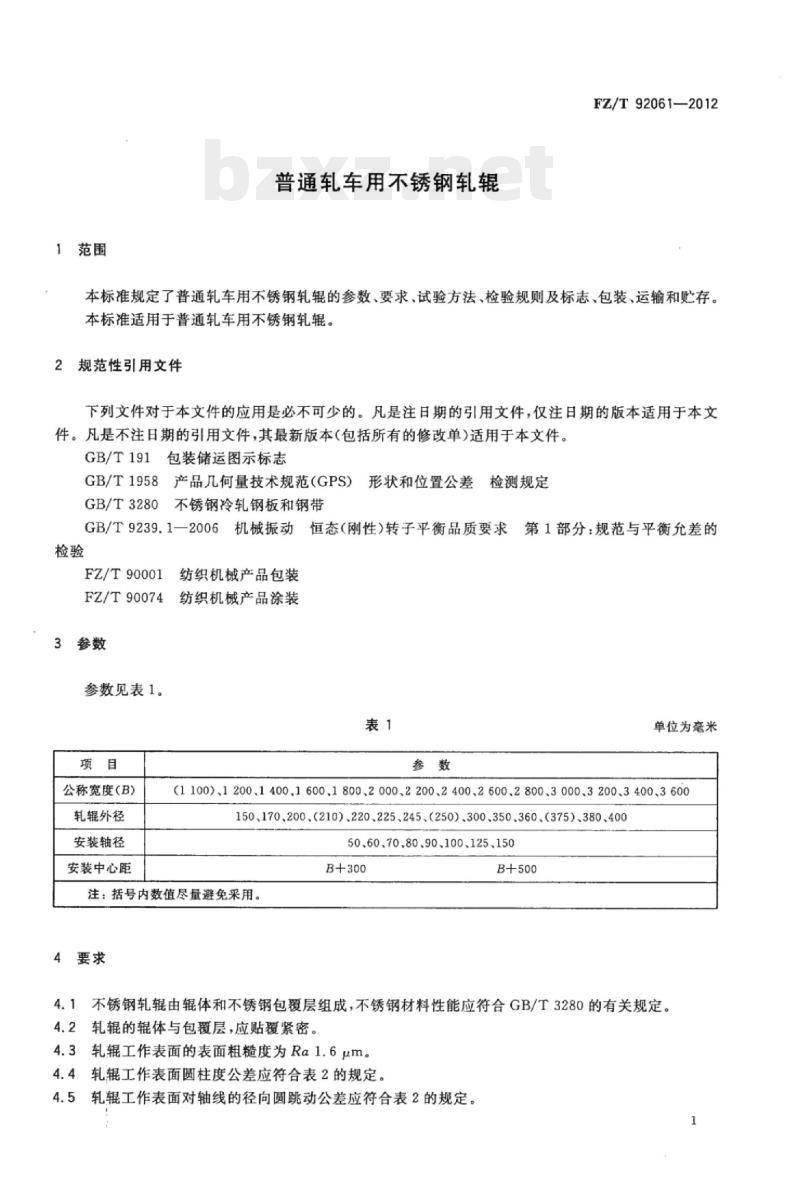

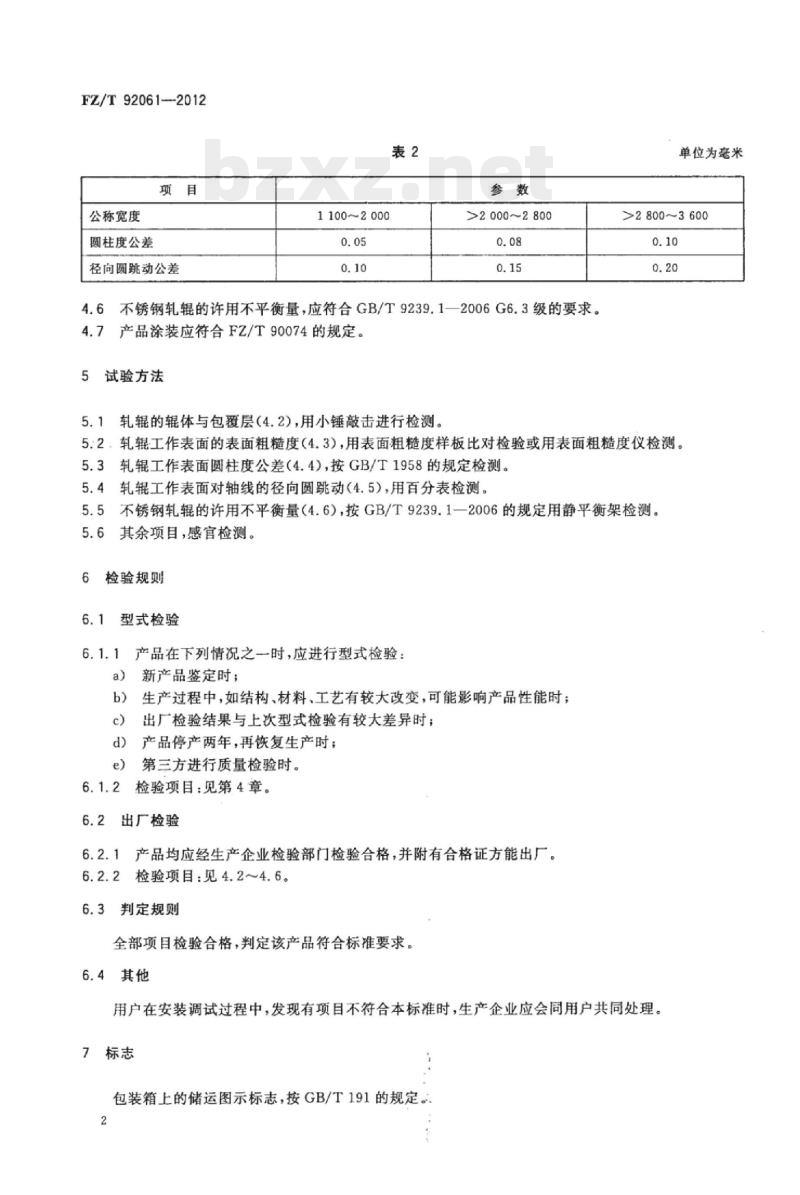

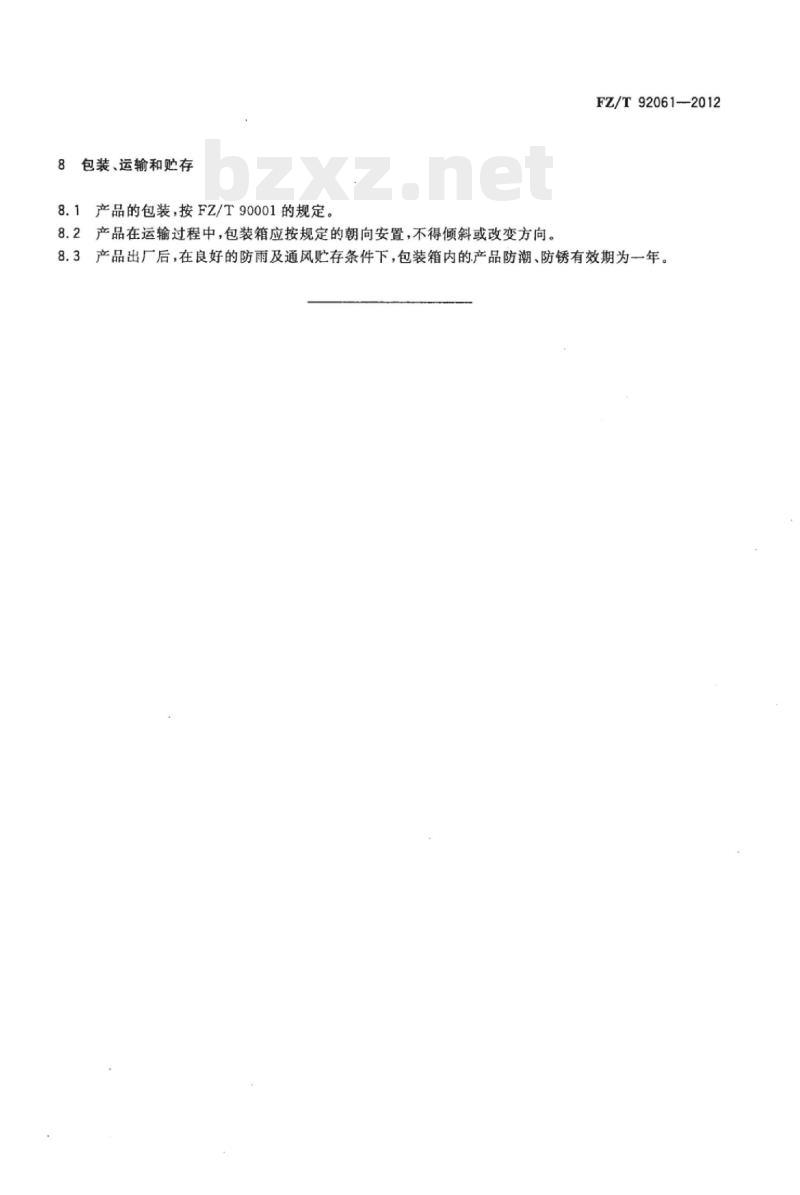

ICS 59.120.50 中华人民共和国纺织行业标准 FZ/T92061—2012 代替 FZ/T92061—1998 普通轧车用不锈钢轧辊 Padder stainless steel bowl 2012-05-24 发布 中华人民共和国工业和信息化部发布 2012-11-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T92061—1998《普通轧车用不锈钢轧辊》。本标准与 FZ/T92061—1998 相比主要技术变化如下：修改了参数（见表 1，1998 年版的表 1）；修改了轧辊工作表面对轴线的径向圆跳动公差的要求（见 4.5，1998 年版的 4.5）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会 (SAC/TC215/SC1) 归口。 本标准起草单位：江苏海大印染机械有限公司、国家纺织机械质量监督检验中心、邵阳纺织机械有限责任公司、黄石经纬纺织机械有限公司。 本标准主要起草人：陈丽洁，李立平，林健，易姿明。 本标准于 1998 年 1 月首次发布，本次为第一次修订。 1 范围 本标准规定了普通轧车用不锈钢轧辊的参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于普通轧车用不锈钢轧辊。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何量技术规范 (GPS) 形状和位置公差检测规定 GB/T 3280 不锈钢冷轧钢板和钢带 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 GB/T 9239.1—2006 机械振动恒态（刚性）转子平衡品质要求 第1部分：规范与平衡允差的检验 3 参数 参数见表 1。 表 1 参数（单位：mm） 项目 | 公称宽度 (B) | 轧辑外径 | 安装轴径 | 安装中心距 ---|---|---|---|--- 参数 | 1100, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600, 2800, 3000, 3200, 3400, 3600 | 150, 170, 200, (210), 220, 225, 245, (250), 300, 350, 360, (375), 380, 400 | 50.6, 60, 70, 80, 90, 100, 125, 150 | B+300 或 B+500 注：括号内数值尽量避免采用。 4 要求 4.1 不锈钢轧辊由辊体和不锈钢包覆层组成，不锈钢材料性能应符合 GB/T 3280 的有关规定。 4.2 轧辊的辊体与包覆层应贴覆紧密。 4.3 轧辊工作表面的表面粗糙度为 Ra 1.6μm。 4.4 轧辊工作表面圆柱度公差应符合表 2 的规定。 4.5 轧辑工作表面对轴线的径向圆跳动公差应符合表 2 的规定。 表 2 轧辊公差要求（单位：mm） 公称宽度 (mm) | 圆柱度公差 | 径向圆跳动公差 ---|---|--- 1100～2000 | 0.05 | 0.10 >2000～2800 | 0.08 | 0.15 >2800～3600 | 0.10 | 0.20 4.6 不锈钢轧辊的许用不平衡量，应符合 GB/T 9239.1—2006 G6.3 级的要求。 4.7 产品涂装应符合 FZ/T 90074 的规定。 5 试验方法 5.1 轧辊的辊体与包覆层（4.2），用小锤敲击进行检测。 5.2 轧辊工作表面的表面粗糙度（4.3），用表面粗糙度样板比对检验或用表面粗糙度仪检测。 5.3 轧辊工作表面圆柱度公差（4.4），按 GB/T 1958 的规定检测。 5.4 轧辊工作表面对轴线的径向圆跳动（4.5），用百分表检测。 5.5 不锈钢轧辊的许用不平衡量（4.6），按 GB/T 9239.1—2006 的规定用静平衡架检测。 5.6 其余项目，感官检测。 6 检验规则 6.1 型式检验 6.1.1 产品在下列情况之一时，应进行型式检验： a) 新产品鉴定时； b) 生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时； c) 出厂检验结果与上次型式检验有较大差异时； d) 产品停产两年，再恢复生产时； e) 第三方进行质量检验时。 6.1.2 检验项目：见第 4 章。 6.2 出厂检验 6.2.1 产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。 6.2.2 检验项目：见 4.2～4.6。 6.3 判定规则 全部项目检验合格，判定该产品符合标准要求。 6.4 其他 用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。 7 标志 包装箱上的储运图示标志，按 GB/T 191 的规定。 8 包装、运输和贮存 8.1 产品的包装，按 FZ/T 90001 的规定。 8.2 产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。 8.3 产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。
