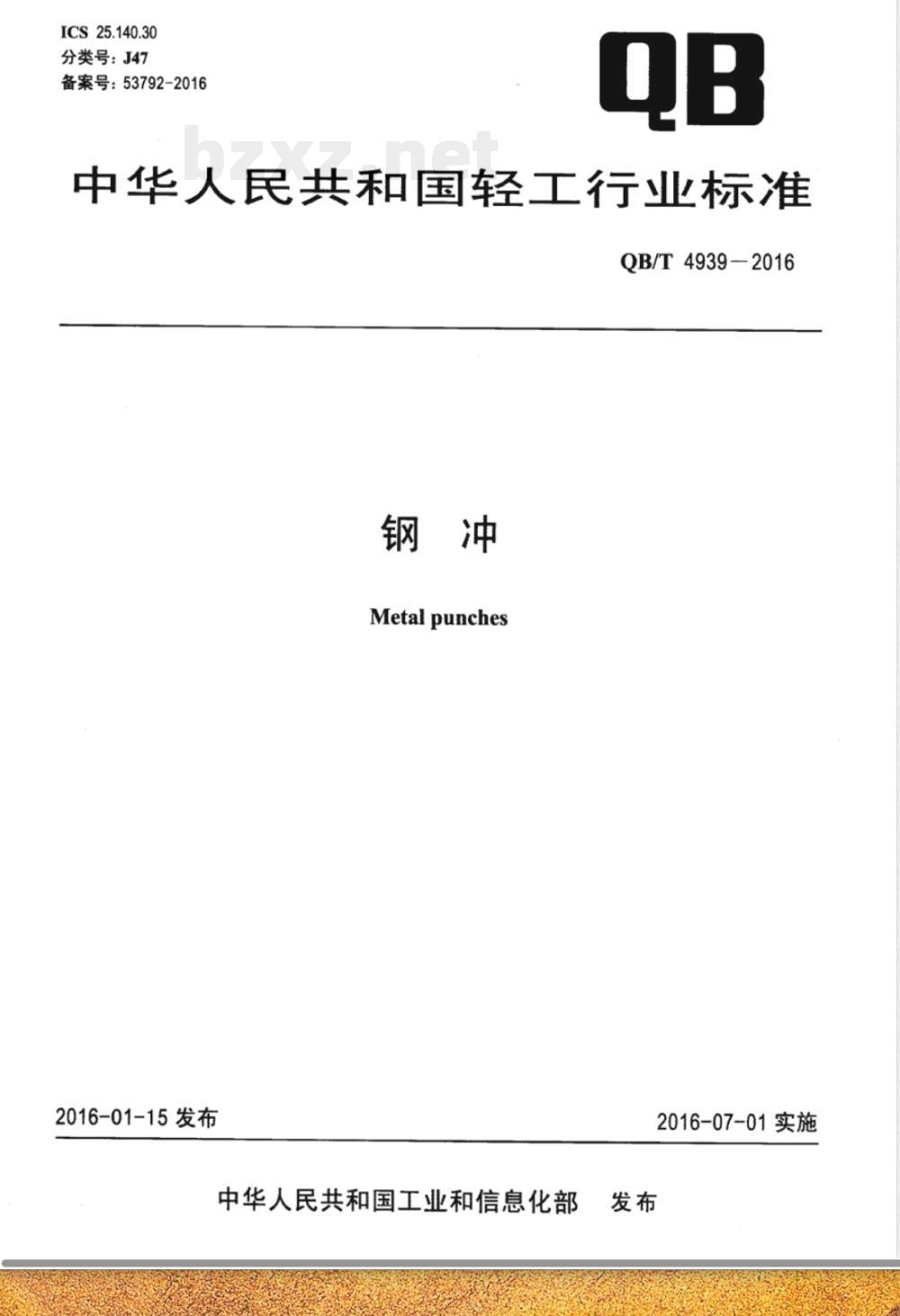

ICS25.140.30
分类号：J47
备案号：53792-2016
中华人民共和国轻工行业标准
QB/T4939-2016
Metal punches
2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

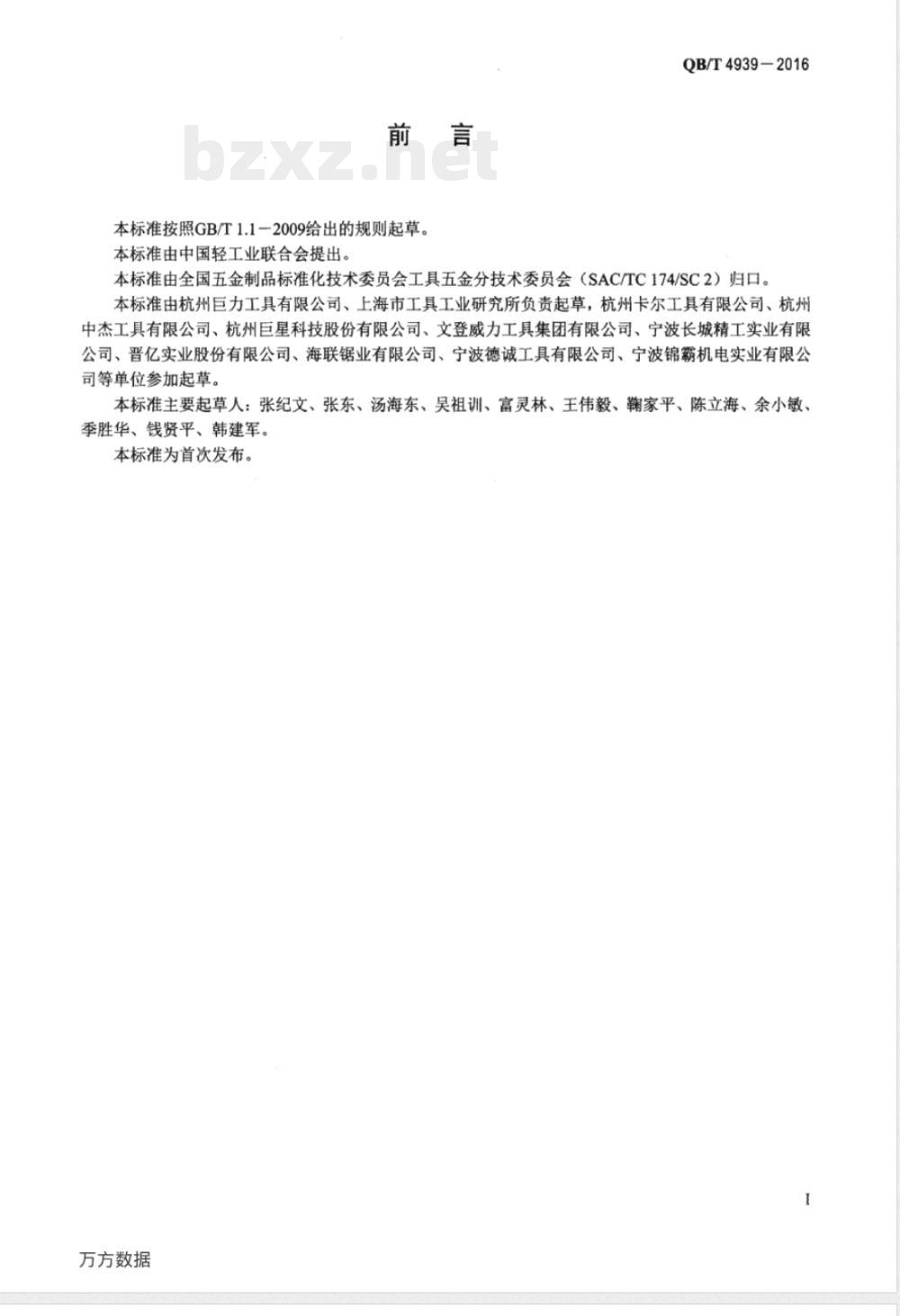

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4939-2016
本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由杭州巨力工具有限公司、上海市工具工业研究所负责起草，杭州卡尔工具有限公司、杭州中杰工具有限公司、杭州巨星科技股份有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、晋亿实业股份有限公司、海联锯业有限公司、宁波德诚工具有限公司、宁波锦霸机电实业有限公司等单位参加起草。
本标准主要起草人：张纪文、张东、汤海东、吴祖训、富灵林、王伟毅、瀚家平、陈立海、余小敏、季胜华、钱贤平、韩建军。
本标准为首次发布。
万方数据

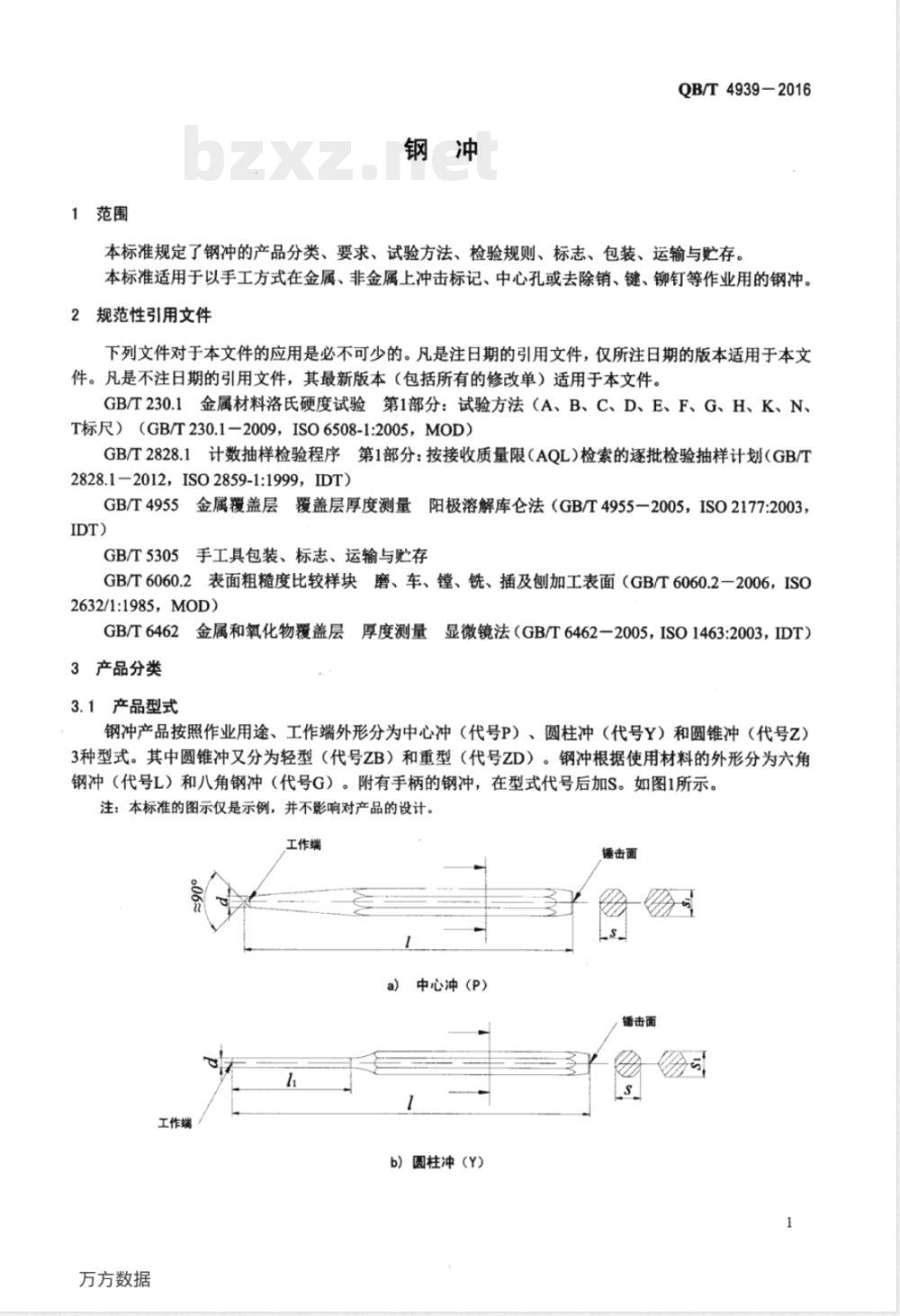

1范围
QB/T4939-2016
本标准规定了钢冲的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。本标准适用于以手工方式在金属、非金属上冲击标记、中心孔或去除销、键、铆钉等作业用的钢冲。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（GB/T2828.1-2012，ISO2859-1:1999，IDT)GB/T4955金属覆盖层覆盖层厚度测量阳极溶解库仑法（GB/T4955-2005，IS02177:2003，IDT)
GB/T5305手工具包装、标志、运输与贮存GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO2632/1:1985，MOD）
GB/T6462金属和氧化物覆盖层厚度测量显微镜法（GB/T6462一2005，ISO1463:2003，IDT）3产品分类
3.1产品型式
钢冲产品按照作业用途、工作端外形分为中心冲（代号P）、圆柱冲（代号Y）和圆锥冲（代号Z）3种型式。其中圆锥冲又分为轻型（代号ZB）和重型（代号ZD）。钢冲根据使用材料的外形分为六角钢冲（代号L）和八角钢冲（代号G）。附有手柄的钢冲，在型式代号后加S。如图1所示。注：本标准的图示仅是示例，并不影响对产品的设计。工作端
工作端
万方数据
中心冲(P)
b）圆柱冲（Y)
锤击面
镭击面
QB/T4939-2016
工作端

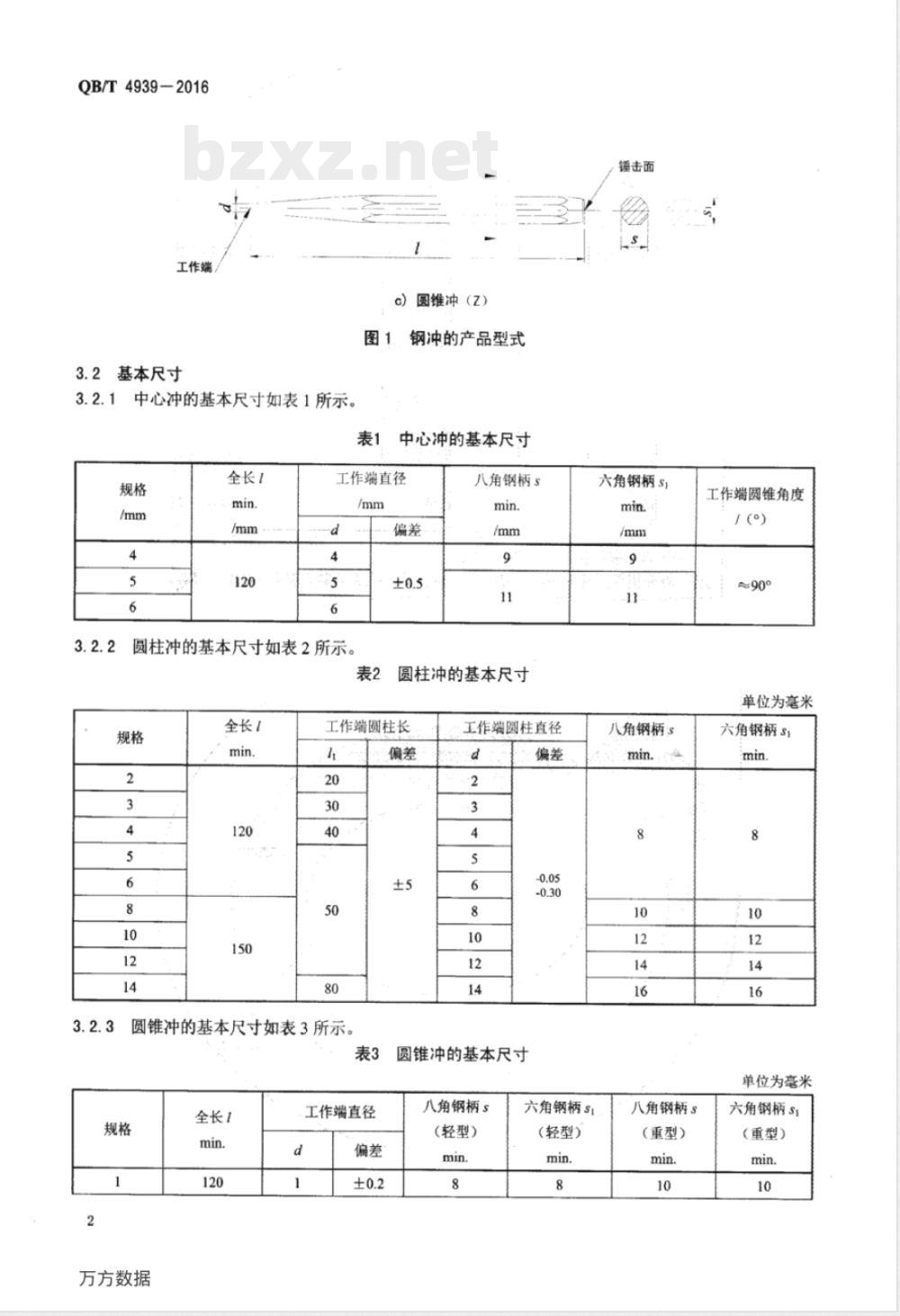

3.2基本尺寸
中心冲的基本尺寸如表1所示。
全长！
c）圆锥冲（Z)
钢冲的产品型式
表1中心冲的基本尺寸
工作端直径
圆柱冲的基本尺寸如表2所示。
全长！
八角钢柄s
圆柱冲的基本尺寸
工作端圆柱长
圆锥冲的基本尺寸如表3所示。
万方数据
全长1
工作端直径
工作端圆柱直径
圆锥冲的基本尺寸
八角钢柄s
(轻型）
锤击面
六角钢柄s
八角钢柄s
六角钢柄s1
(轻型）
八角钢柄s
(重型）
工作端圆锥角度
/ (°)
单位为毫米
六角钢柄s1
单位为毫米
六角钢柄s:
(重型）
3.3产品标记
全长！
工作端直径

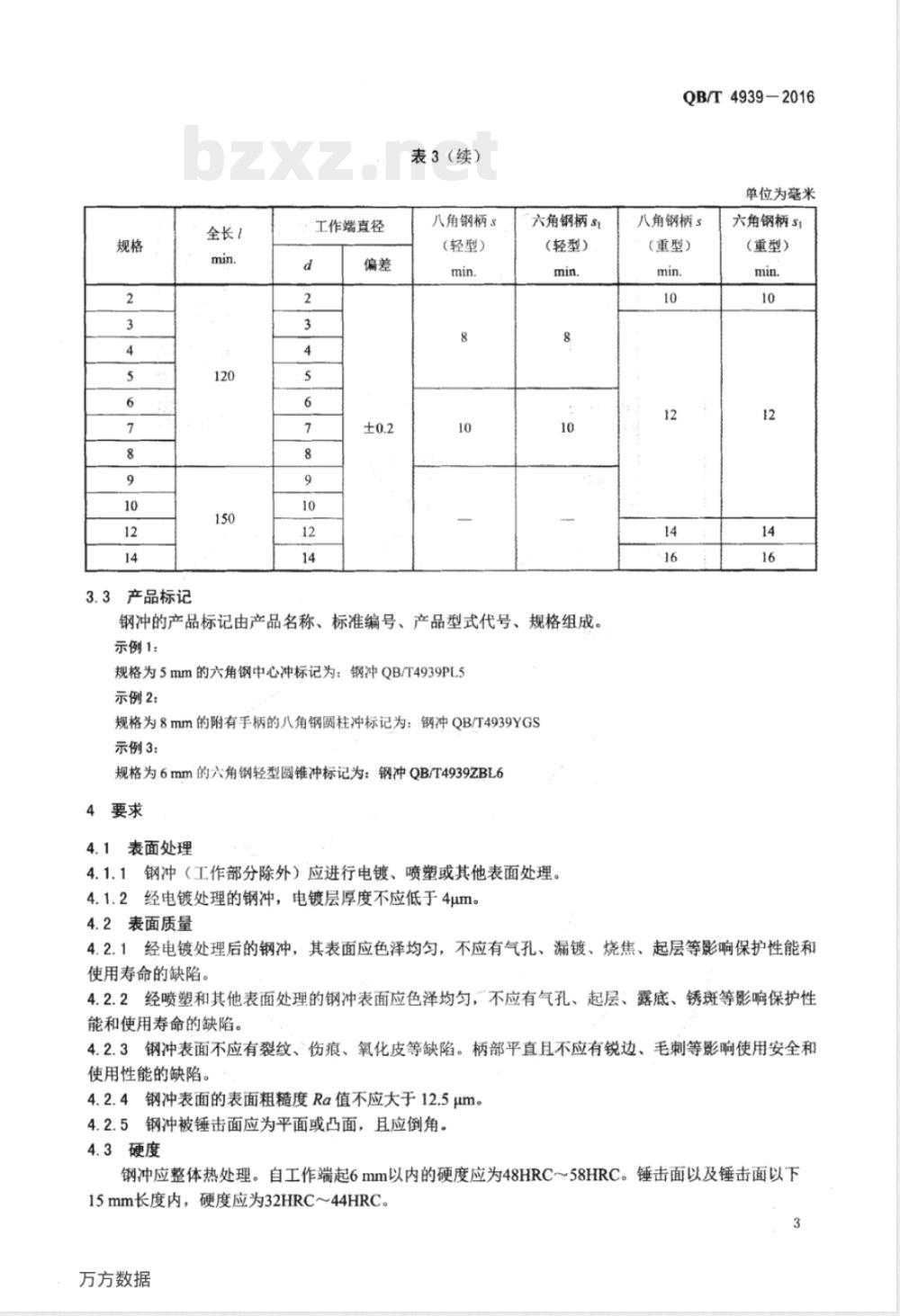

表3（续）
八角钢柄s
（轻型）
六角钢柄s1
(轻型）
钢冲的产品标记由产品名称、标准编号、产品型式代号、规格组成。示例1：
规格为5mm的六角钢中心冲标记为：钢冲QB/T4939PL5示例2：
规格为8mm的附有手柄的八角钢圆柱冲标记为：钢冲QB/T4939YGS示例3：
规格为6mm的六角钢轻型圆锥冲标记为：钢冲QB/T4939ZBL64要求
4.1表面处理
4.1.1钢冲（工作部分除外）应进行电镀、喷塑或其他表面处理。4.1.2经电镀处理的钢冲，电镀层厚度不应低于4um。4.2表面质量
QB/T4939-2016
单位为毫米免费标准下载网bzxz
八角钢柄s
（重型）
六角钢柄s1
（重型）
4.2.1经电镀处理后的钢冲，其表面应色泽均匀，不应有气孔、漏镀、烧焦、起层等影响保护性能和使用寿命的缺陷。
4.2.2经喷塑和其他表面处理的钢冲表面应色泽均匀，不应有气孔、起层、露底、锈斑等影响保护性能和使用寿命的缺陷。
4.2.3钢冲表面不应有裂纹、伤痕、氧化皮等缺陷。柄部平直且不应有锐边、毛刺等影响使用安全和使用性能的缺陷。
4.2.4钢冲表面的表面粗糙度Ra值不应大于12.5um。4.2.5钢冲被锤击面应为平面或凸面，且应倒角。4.3硬度
钢冲应整体热处理。自工作端起6mm以内的硬度应为48HRC～58HRC。锤击面以及锤击面以下15mm长度内，硬度应为32HRC～44HRC。3
万方数据
QB/T4939-2016
4.4冲击性能
钢冲应进行冲击性能试验，冲击性能试验后钢冲工作端部不应产生明显变形、断裂等影响安全使用功能和外观的缺陷。
4.5安全
钢冲使用前应进行安全检查。有下列影响安全使用情况之一时应停止使用，钢冲表面有可见裂纹；钢冲本体有明显弯曲；锤的锤击面直径小于钢冲被锤击面直径。在产品或包装物上，应有关于安全的提示性说明。5试验方法
5.1基本尺寸
钢冲的基本尺寸用通用量具检验。5.2表面处理和表面质量检验
5.2.1电镀层厚度检验应按照GB/T4955或GB/T6462的规定进行。5.2.2钢冲的表面质量用手感和目测检验。5.2.3表面粗糙度用符合GB/T6060.2规定的标准样块进行检验。5.3硬度
钢冲的硬度试验按GB/T230.1的规定进行。5.4冲击性能
如图2所示，将钢冲垂直放置在试验台上，同时将厚度不小于8mm、长宽不小于30mm×30mm的测试块（硬度按照表4要求）放置在被测钢冲工作端的下方，然后将直径为40mm，硬度为45HRC～60HRC的锤击块（质量按照表4要求），按表4规定的高度，沿锤击导向管自由落下。冲击次数为10次。击块导向管
锤击块
被检测物（钢冲）
测试块
图1冲击性能试验
万方数据
产品型式
中心冲
圆柱冲
圆锥冲
5.5安全
用目测检验。
6检验规则
钢冲冲击试验
锤击块质量
6.1产品应经检验合格后方可出厂，并附有产品合格证。6.2产品的检验按GB/T2828.1规定的二次抽样方案逐项进行。锤击块落下高度
6.3样本可由相同规格的钢凿组成，也可由成套产品中不同规格的钢凿组成，QB/T4939-2016
测试块硬度
检验的不合格分类、检验项目、接收质量限（AQL）和检验水平按表5的规定。6.4
6.5对检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换，6.6经检验拒收的产品，可由制造厂重新分类或修整后，再提交验收5
万方数据
QB/T4939-2016
不合格分类
7标志、包装、运输与贮存
7.1标志
7.1.1产品标志
表5检验方案
检验项目
冲击性能
基本尺寸
电镀层厚度
表面质量
接收质量限（AQL）
检验水平
在产品上应有固定、清晰的产品标志，标志内容应包括产品的规格和制造厂商的名称或商标。7.1.2包装标志
产品的包装标志应符合GB/T5305的规定。7.2包装
产品的包装上应有产品标记，产品的包装应按GB/T5305的规定进行。7.3运输与购存
产品的运输与贮存按GB/T5305的规定进行。6
