【FZ纺织行业标准】 纺织机械电气设备控制柜尺寸系列

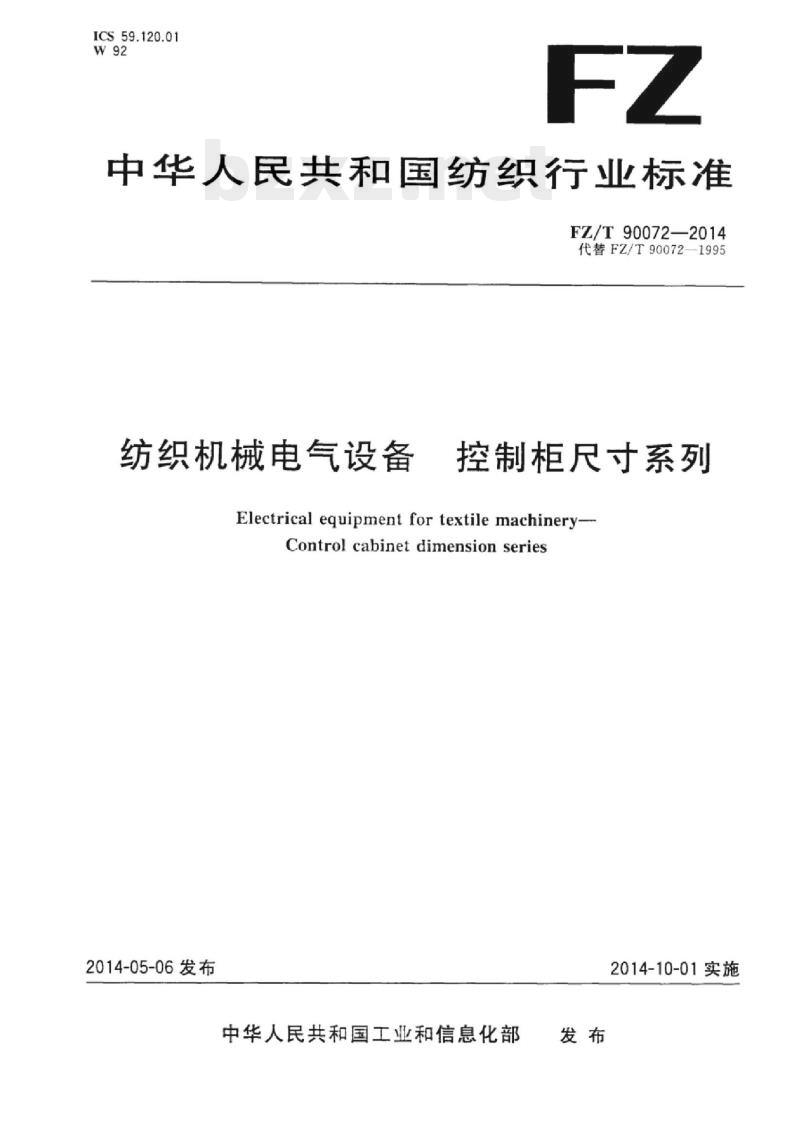

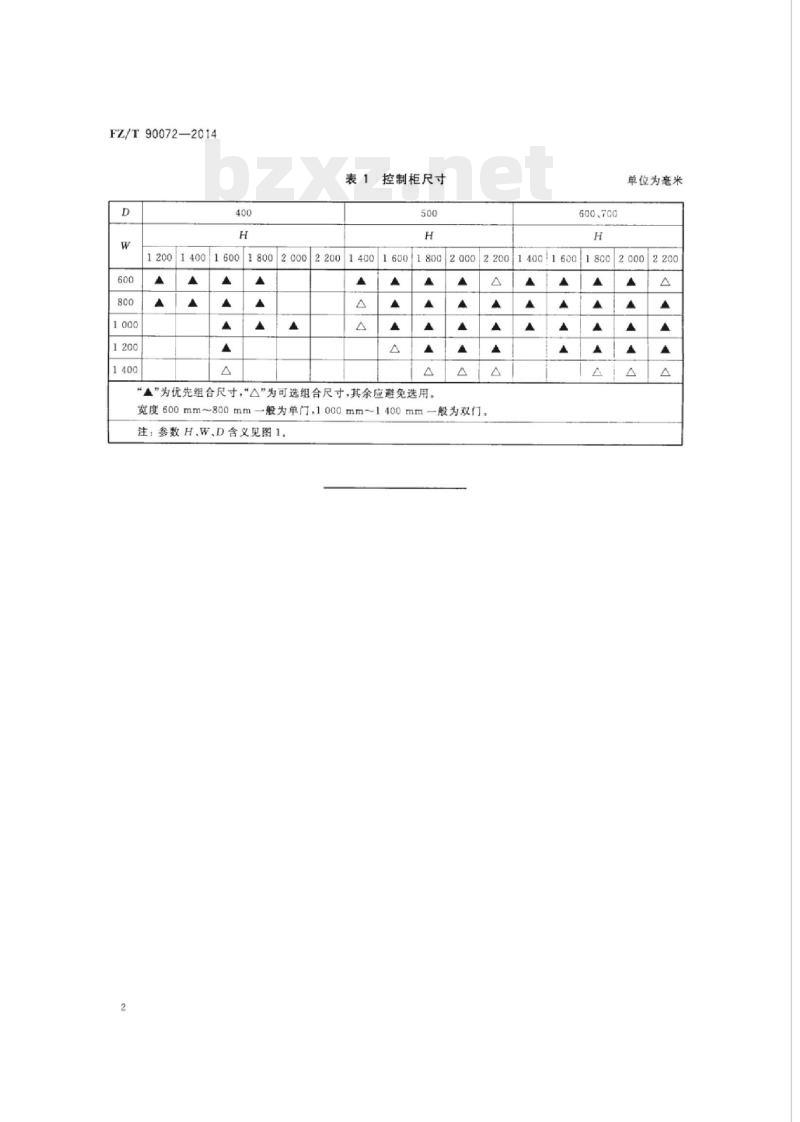

中华人民共和国纺织行业标准 FZ/T90072—2014 纺织机械电气设备控制柜尺寸系列 Electrical equipment for textile machinery-Control cabinet dimension series 2014-05-06 发布 2014-10-01 实施 前言 本标准按照GB/T1.1—2009给出的规则起草。本标准代替FZ/T90072—1995《纺织机械电气设备用控制柜尺寸系列》。与FZ/T90072—1995相比，除编辑性修改外，主要技术变化如下：将两个表合并为一个表（见表1）；增加了“型式”（见第2章）；增加了单门柜图（见图1）；取消了宽度“400、500、700、900、1600、1800”系列；修改宽度“1400”为优先组合为可选组合（见表1）；增加了高度尺寸“1200”（见表1）；增加了深度尺寸“700”（见表1）。 本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。 本标准起草单位：邵阳纺织机械有限责任公司、北京经纬纺机新技术有限公司、青岛宏大纺织机械责任有限公司、宏大研究院有限公司、北京中丽制机工程技术有限公司、北京众仁智杰科技发展有限公司。 本标准主要起草人：林健、武艳红、邵松娟、王海英、张露、毕丽蕴。 1 范围 本标准规定了纺织机械用电气设备控制柜（以下简称控制柜）的型式和尺寸。 本标准适用于纺织机械中独立安装的成套控制柜，独立安装的单个控制柜（不包括控制台）可参照选用。 2 型式 控制柜的型式分为单门、双门两种，见图1。 a) 单门柜 b) 双门柜 说明： H-高度； D-深度； W-宽度。 高度尺寸从地面算起，不包括吊环、排气罩、接线盒，包括底座、脚轮和上下边框；深度尺寸和宽度尺寸不包括把手、元器件等突出部分。 3 尺寸 控制柜外形尺寸按表1的规定。 表1 控制柜尺寸 “^”为优先组合尺寸，“△”为可选组合尺寸，其余应避免选用。 注：宽度600mm~800mm一般为单门，1000mm~1400mm一般为双门。 单位：毫米(mm)
