【FZ纺织行业标准】 剥边器

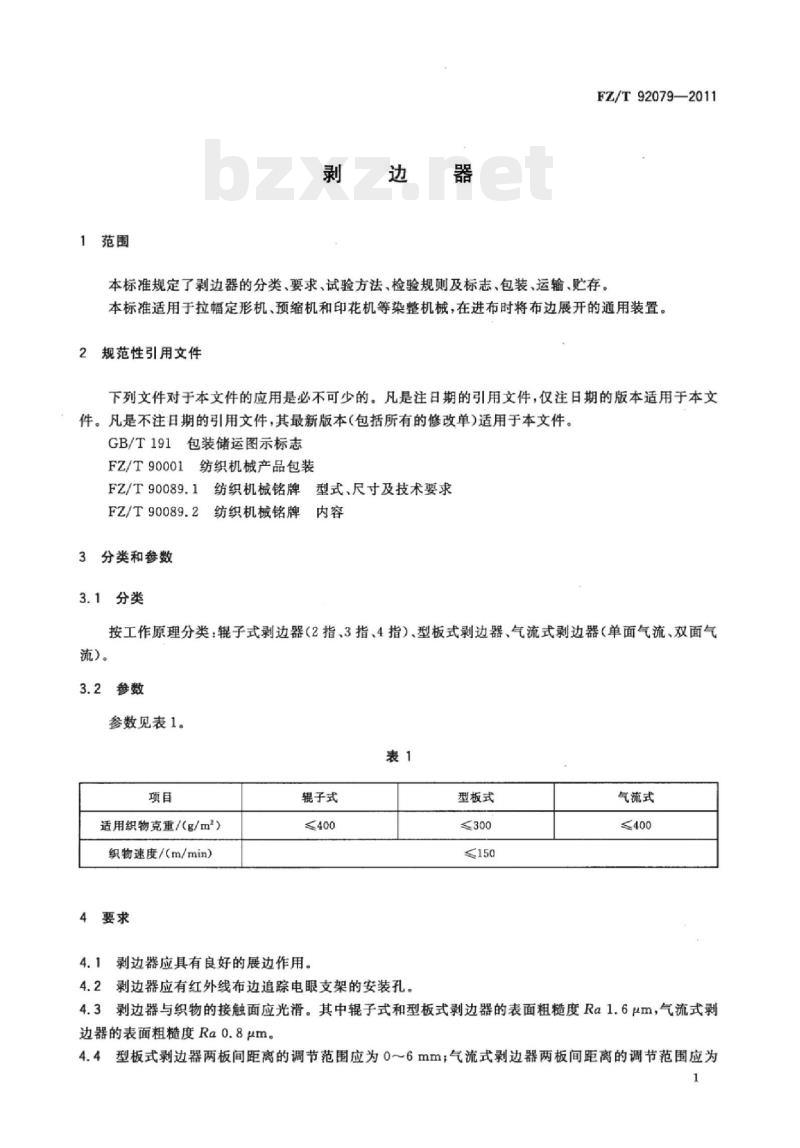

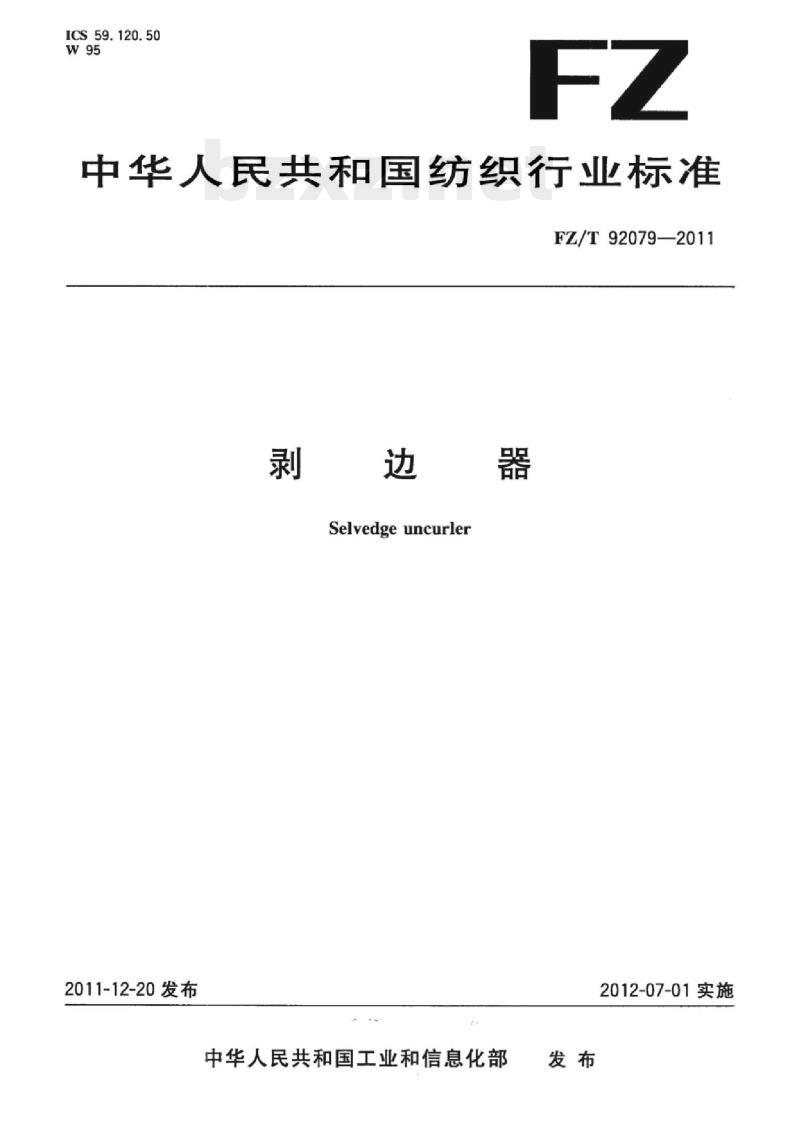

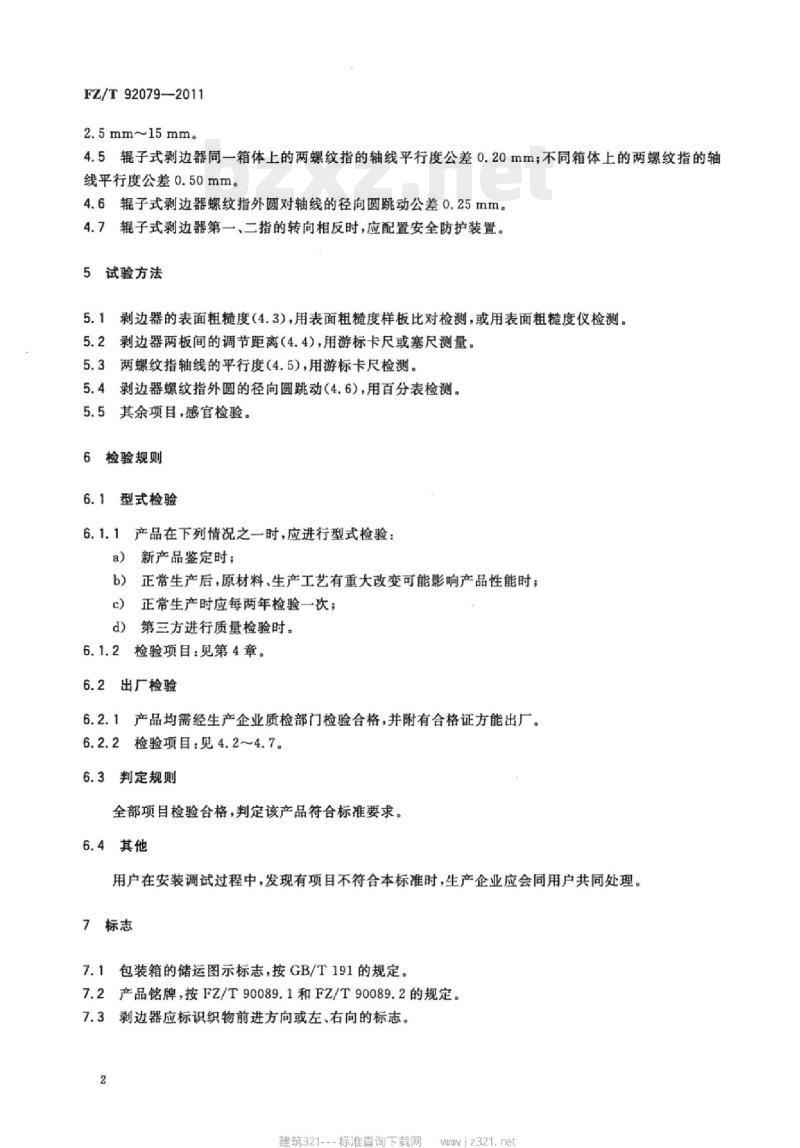

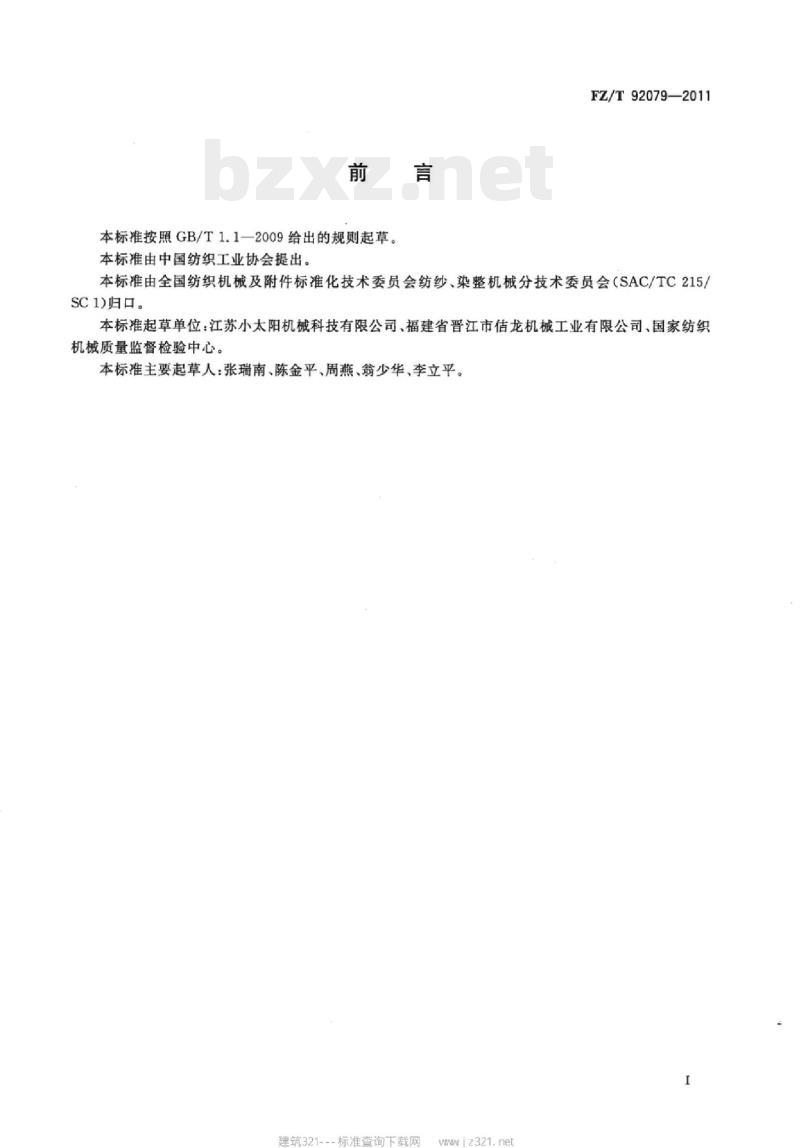

中华人民共和国纺织行业标准 FZ/T92079—2011 剥边器 (Selvedge uncurler) 2011-12-20 发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业协会提出。本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会 (SAC/TC215/SC1) 归口。 本标准起草单位：江苏小太阳机械科技有限公司、福建省晋江市估龙机械工业有限公司、国家纺织机械质量监督检验中心。 本标准主要起草人：张瑞南、陈金平、周燕、翁少华、李立平。 1 范围 本标准规定了剥边器的分类、要求、试验方法、检验规则及标志，包装、运输、贮存。本标准适用于拉幅定形机、预缩机和印花机等染整机械，在进布时将布边展开的通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装 储运 图示 标志 FZ/T 90001 纺织机械产品包装 FZ/T 90089.1 纺织机械铭牌 型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 3 分类和参数 3.1 分类 按工作原理分类：辊子式剥边器（2指、3指、4指）、型板式剥边器、气流式剥边器（单面气流、双面气流）。 3.2 参数 项目 | 适用织物克重/(g/m²) | 织物速度/(m/min) 辊子式 | 400 | 400 型板式 | ≤300 | ≤150 气流式 | 400 | 400 4 要求 4.1 剥边器应具有良好的展边作用。 4.2 剥边器应有红外线布边追踪电眼支架的安装孔。 4.3 剥边器与织物的接触面应光滑。其中辊子式和型板式剥边器的表面粗糙度 Ra 1.6μm，气流式剥边器的表面粗糙度 Ra 0.8μm。 4.4 型板式剥边器两板间距离的调节范围应为 0～6mm；气流式剥边器两板间距离的调节范围应为 2.5mm～15mm。 4.5 辊子式剥边器同一箱体上的两螺纹指的轴线平行度公差 0.20mm；不同箱体上的两螺纹指的轴线平行度公差 0.50mm。 4.6 辊子式剥边器螺纹指外圆对轴线的径向圆跳动公差 0.25mm。 4.7 辊子式剥边器第一、二指的转向相反时，应配置安全防护装置。 5 试验方法 5.1 剥边器的表面粗糙度 (4.3)，用表面粗糙度样板比对检测，或用表面粗糙度仪检测。 5.2 剥边器两板间的调节距离 (4.4)，用游标卡尺或塞尺测量。 5.3 两螺纹指轴线的平行度 (4.5)，用游标卡尺检测。 5.4 剥边器螺纹指外圆的径向圆跳动 (4.6)，用百分表检测。 5.5 其余项目，感官检验。 6 检验规则 6.1 型式检验 6.1.1 产品在下列情况之一时，应进行型式检验： a) 新产品鉴定时； b) 正常生产后，原材料、生产工艺有重大改变可能影响产品性能时； c) 正常生产时应每两年检验一次； d) 第三方进行质量检验时。 检验项目：见第 4 章。 6.2 出厂检验 6.2.1 产品均需经生产企业质检部门检验合格，并附有合格证方能出厂。 6.2.2 检验项目：见 4.2～4.7。 6.3 判定规则 全部项目检验合格，判定该产品符合标准要求。 6.4 其他 用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。 7 标志 7.1 包装箱的储运图示标志，按 GB/T 191 的规定。 7.2 产品铭牌，按 FZ/T 90089.1 和 FZ/T 90089.2 的规定。 7.3 剥边器应标识织物前进方向或左、右向的标志。 8 包装、运输和贮存 8.1 产品的包装，按 FZ/T 90001 的规定。 8.2 产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。 8.3 产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。
