【JT交通运输标准】 集装箱多式联运电子数据交换基于XML的舱单报文

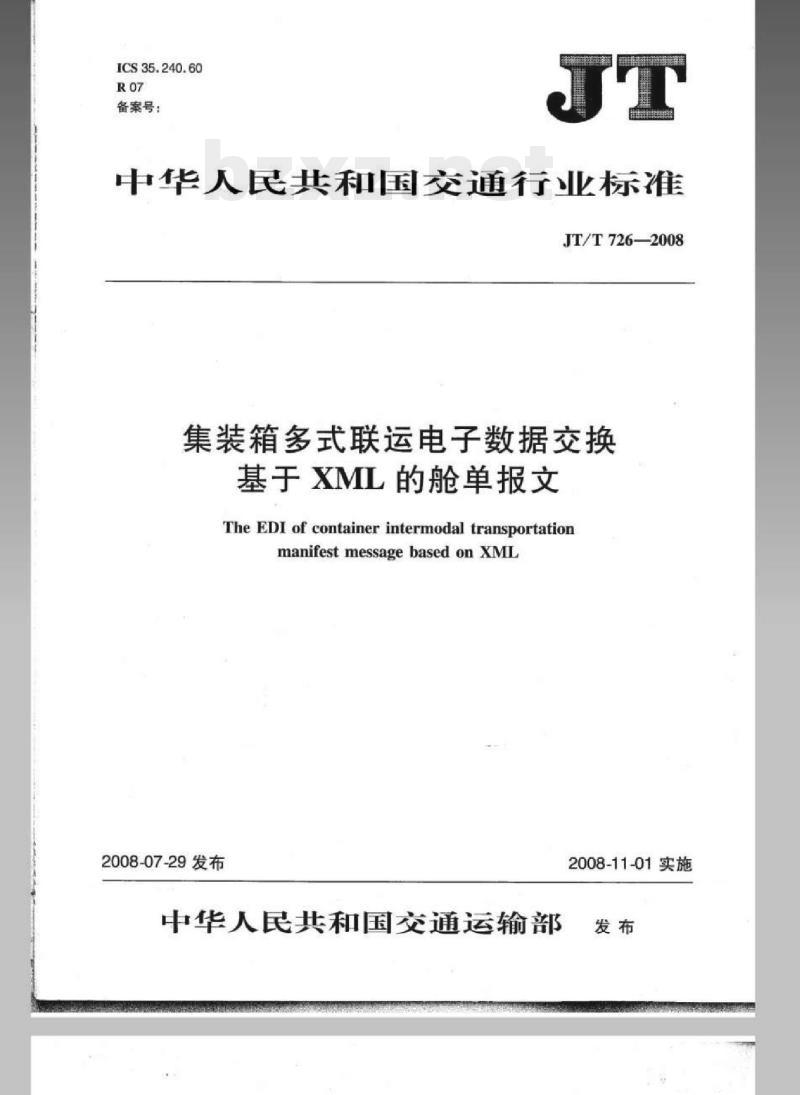

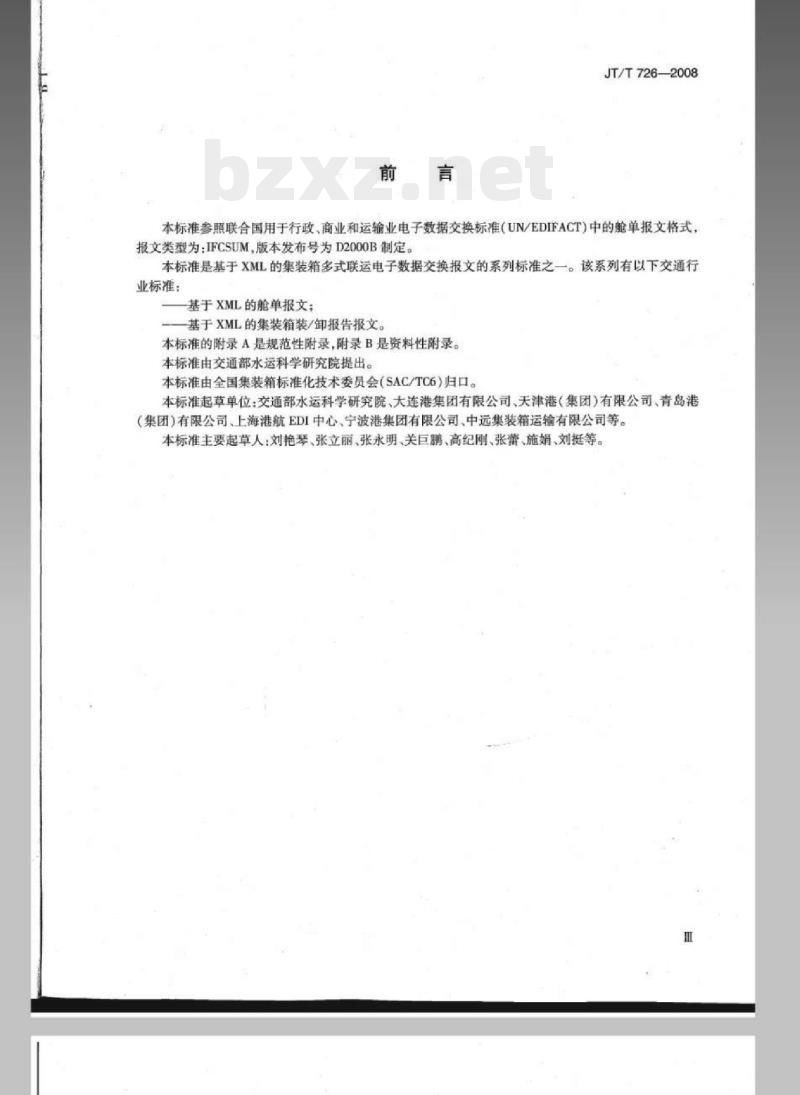

JT/T726-2008 集装箱多式联运电子数据交换——基于XML的舱单报文 The EDI of container intermodal transportation manifest message based on XML 2008-07-29发布 2008-11-01实施 前言 本标准参照联合国用于行政、商业和运输业电子数据交换标准（UN/EDIFACT）中的舱单报文格式，报文类型为：IFCSUM，版本发布号为D2000B制定。本标准是基于XML的集装箱多式联运电子数据交换报文的系列标准之一。该系列有以下交通行业标准：基于XML的舱单报文；基于XML的集装箱装/卸报告报文。 本标准的附录A是规范性附录，附录B是资料性附录。本标准由交通部水运科学研究院提出。本标准由全国集装箱标准化技术委员会（SAC/TC6）归口。本标准起草单位：交通部水运科学研究院、大连港集团有限公司、天津港（集团）有限公司、青岛港（集团）有限公司、上海港航EDI中心、宁波港集团有限公司、中远集装箱运输有限公司等。本标准主要起草人：刘艳琴、张立丽、张永明、关巨鹏、高纪刚、张蕾、施娟、刘挺等。 引言 本标准符合国际组织W3C的可扩展标记语言Extensible Markup Language（简称：XML）1.0及联合国（UN/CEFACT）与OASIS国际组织共同组成的ebXML基于XML的电子商务系列标准。 1 范围 本标准规定了集拼货物运输参与方之间进行数据交换所使用的基于XML格式的舱单报文结构和标记的定义，以及XMLSchema的格式。本标准适用于货运代理、承运人及其代理人之间交换有关集拼货物的信息，使各方能够处理集拼中的各票货物信息。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 - GB/T1836 集装箱代码、识别和标记 - GB/T2659 世界各国和地区名称代码 - GB/T6512 运输方式代码 - GB/T7407 中国及世界主要海运贸易港口代码 - GB/T15514 中华人民共和国口岸及有关地点代码 - GB/T16472 货物美型、包装类型和包装材料类型代码 - GB/T16833 用于行政、商业和运输业电子数据交换的代码表 - GB/T17152 运费代码（FCC） - GB/T17295 运费和其他费用的统一描述 - 国际贸易用计量单位代码 3 报文定义 3.1 规则 本标准涉及以下代码规则： - 世界各国和地区名称代码（GB/T2659—2000） - 运输方式代码（GB/T6512—1998） - 中国及世界主要海运贸易港口代码 - 中华人民共和国口岸及有关地点代码 - 货物美型、包装类型和包装材料类型代码（GB/T16472—1996） - 用于行政、商业和运输业电子数据交换的代码表（GB/T16833—2000） - 运费代码（FCC） - 运费和其他费用的统一描述 - 国际贸易用计量单位代码 承担货运和运输服务的一方发送报文，集拼货物运输目的地的一方接收报文。可用于货运代理、承运人及其代理人之间交换有关集拼货物的信息，使各方能够处理本次集拼中的各票货物。此外，它还可获得同一发货人的多票货物信息，用于中转和运输服务。执行本标准时，可遵循以下原则： 1. 舱单报文是一个有自身特点的功能性报文。 2. 舱单报文注重于在运输中划分业务范围，意在针对运输工具或设备的操作，而非面向货物。通常只提供一份报告书，说明运输工具、设备及其所载货物的汇总信息。 3. 舱单报文还提供接收方为完成作业控制和审核信息的一种方法。 3.2 报文结构 3.2.1 报文结构示意图 数据元在报文中出现次数的说明： a) 0..1：可选且出现一次 b) 0..n：可选且可出现多次 c) 1..1：必选且出现一次 d) 1..n：必选且可出现多次 3.2.1.1 报文结构简图 舱单报文主要包含以下结构： - 报文头：包括报文参考号、报文类型标识、报文类型版本号、报文类型发布号、管理机构、机构指定代码、发送方标识、接收方标识、承认接收方、先前报文参考号、日期、报文功能。 - 运输细目：包括运输阶段限定符、运输参考号、运输方式代码、运输方式、运输工具类型、运输工具标识、承运人标识或名称、负责机构代码、额外运输原因标识、额外运输责任标识、客户授权号、运输工具国籍代码、运输工具所有权代码、航线代码、航线、日期、离港地点代码、离港地点、下一挂靠港代码、下一挂靠港。 - 托运信息细目：包括拼装货物项号、单证号、单证状况代码、单证出处、语言代码、版本号、修订号、托运货物装载顺序号、货物托运日期、地点/位置标识、参考信息、名称与地址、货物项目细目、设备细目、交货或运输条款。 3.2.1.2 运输细目结构 包含：运输阶段限定符、运输参考号、运输方式代码、运输方式、运输工具类型、运输工具标识、承运人标识或名称、负责机构代码、额外运输原因标识、额外运输责任标识、客户授权号、运输工具国籍代码、运输工具所有权代码、航线代码、航线、日期、离港地点代码、离港地点、下一挂靠港代码、下一挂靠港。 3.2.1.3 托运信息结构 包含：拼装货物项号、单证号、单证状况代码、单证出处、语言代码、版本号、修订号、托运货物装载顺序号、货物托运日期、地点/位置标识、参考信息、名称与地址、货物项目细目、设备细目、交货或运输条款。 3.2.1.4 交货或运输条款结构 包含：交货或运输条款功能、运费支付方式代码或描述、交货或运输限定描述、负责机构代码或指述、交货或运输条款1、交货或运输条款2。
