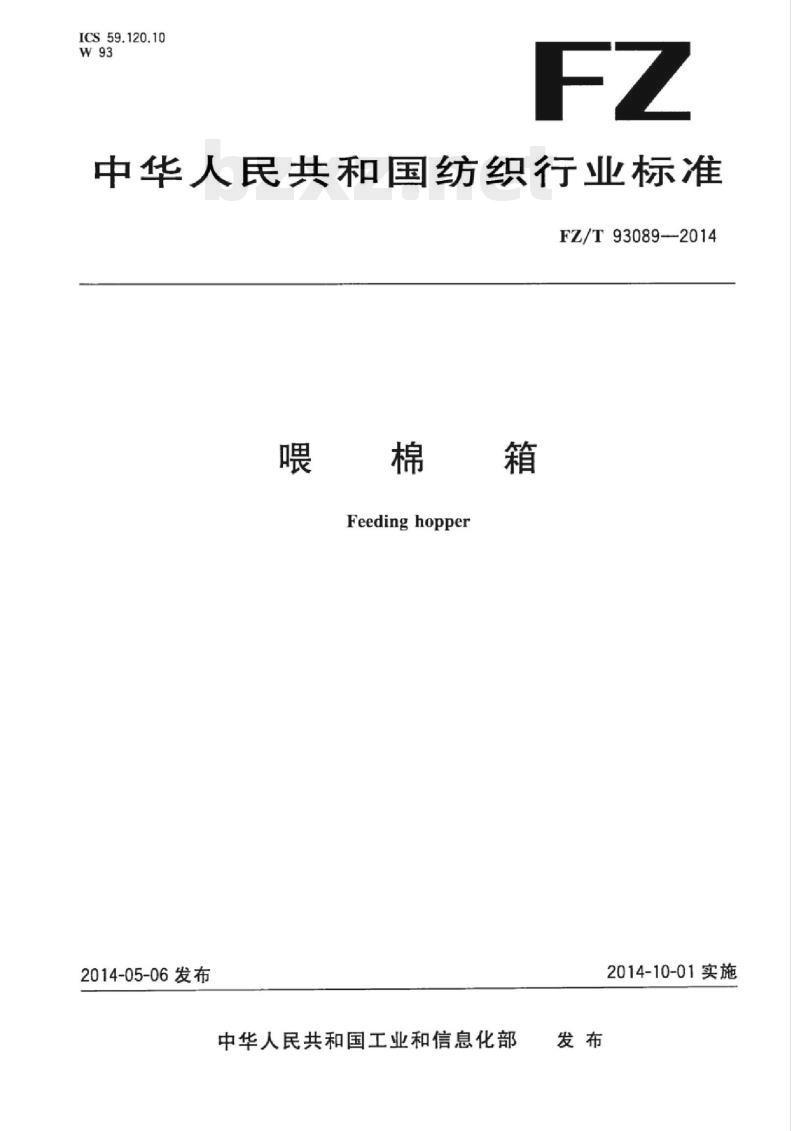

【FZ纺织行业标准】 喂棉箱

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93089-2014
Feedinghopper
2014-05-06发布
中华人民共和国工业和信息化部2014-10-01实施

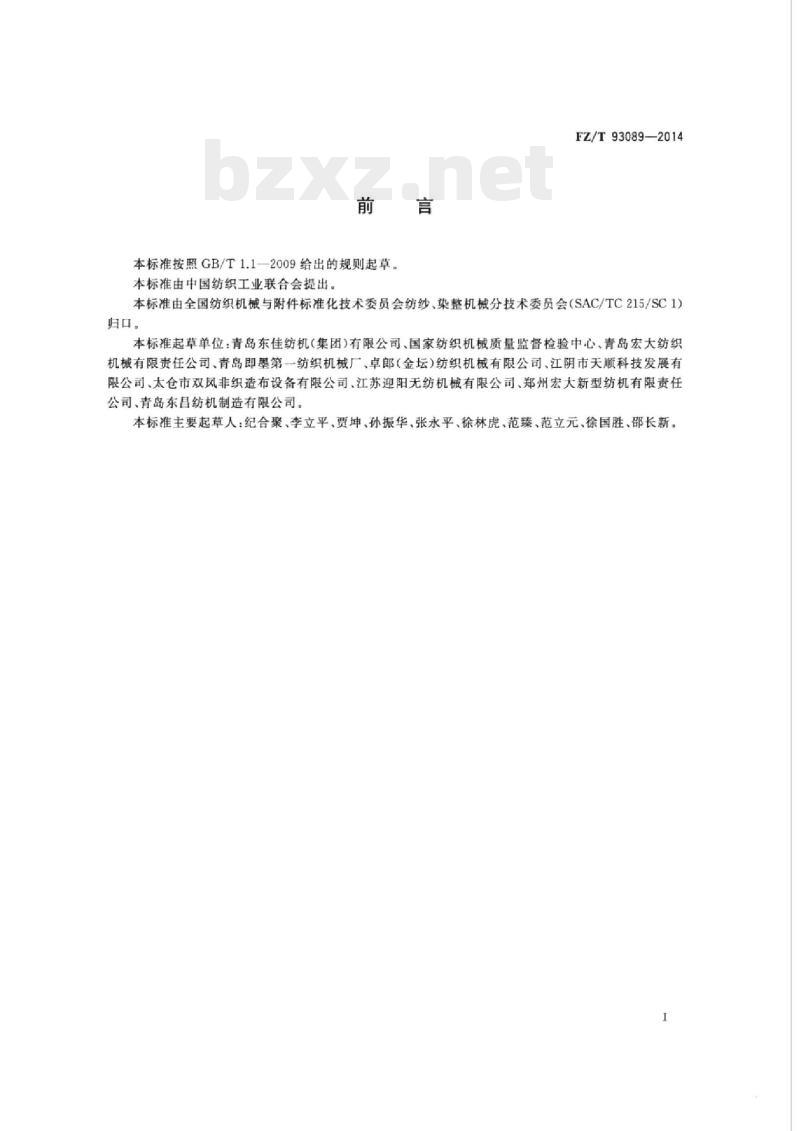

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。言
FZ/T93089-2014
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：青岛东佳纺机（集团）有限公司、国家纺织机械质量监督检验中心、青岛宏大纺织机械有限责任公司、青岛即墨第一纺织机械厂、卓郎（金坛）纺织机械有限公司、江阴市天顺科技发展有限公司、太仓市双凤非织造布设备有限公司、江苏迎阳无纺机械有限公司、郑州宏大新型纺机有限责任公司、青岛东昌纺机制造有限公司。本标准主要起草人：纪合聚、李立平、贾坤、孙振华、张永平、徐林虎、范臻、范立元、徐国胜、邵长新。1
1范围
FZ/T93089—2014
本标准规定了喂棉箱的分类、参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于梳棉机、非织造布梳理机的喂棉箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件纺织机械噪声测试规范第1部分：通用要求GB/T7111.1
GB/T7111.2
纺织机械噪声测试规范第2部分：纺前准备和纺部机械GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
GB/T17780.1
GB/T17780.2www.bzxz.net
安全要求第1部分：通用要求
纺织机械
纺织机械安全要求第2部分：纺纱准备和纺纱机械FZ/T90001纺织机械产品包装
FZ/T90074
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
3分类及参数
3.1分类
纺织机械铭牌
、型式，尺寸及技术要求
纺织机械铭牌内容
按喂人结构分为：单罗拉喂人、双罗拉喂人。3.2参数
参数见表1。
工作宽度/mm
适纺纤维长度/mm
纤维层定量/（g/m）
每米工作宽度产量/(kg/h）
920~1500
300~1500
20~120
非织造布
1500~4000
38~102
300~2000
50~150
FZ/T93089-2014

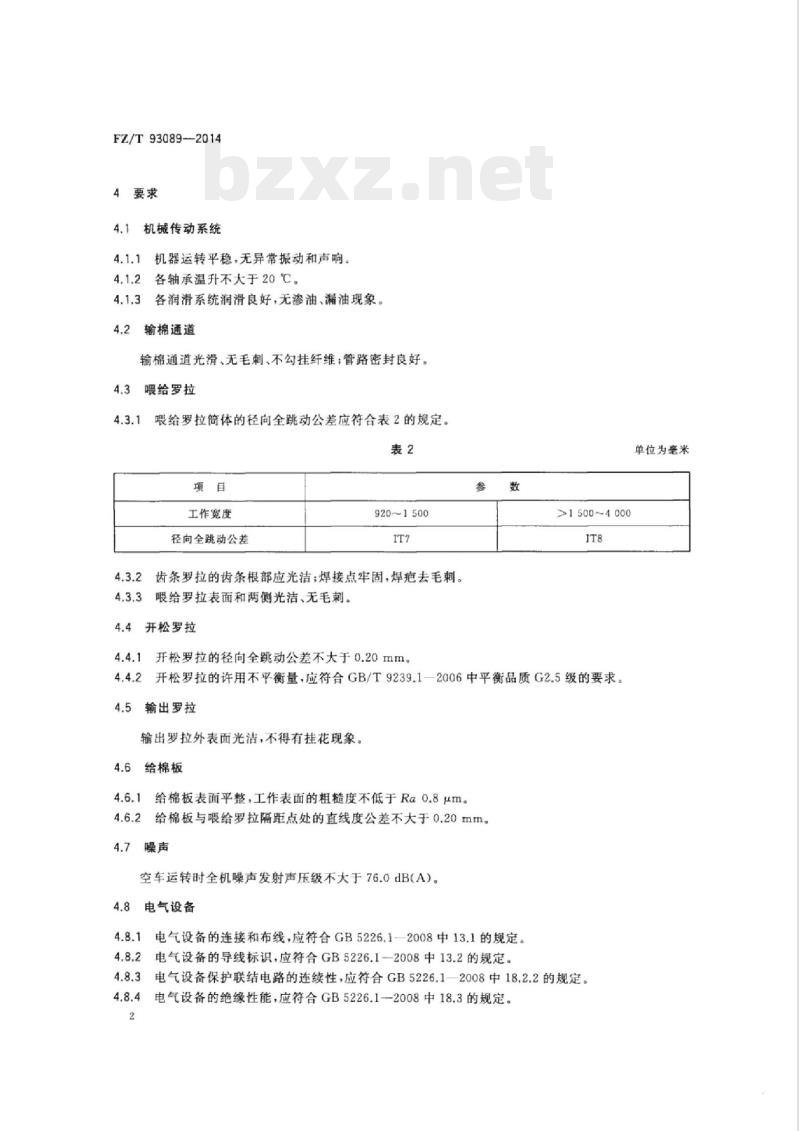

4要求
机械传动系统
机器运转平稳，无异常振动和声响。4.1.2各轴承温升不大于20℃。
各润滑系统润滑良好，无渗油、漏油现象。输棉通道
输棉通道光滑、无毛刺、不勾挂纤维：管路密封良好。4.3
喂给罗拉
喂给罗拉筒体的径向全跳动公差应符合表2的规定。表2
工作宽度
径向全跳动公差
920~1500
2齿条罗拉的齿条根部应光洁；焊接点牢固，焊疤去毛刺。4.3.2
3喂给罗拉表面和两侧光洁、无毛刺。4.3.3
4.4开松罗拉
4.4.1开松罗拉的径向全跳动公差不大于0.20mm。参
>1500~4000
开松罗拉的许用不平衡量，应符合GB/T9239.1一2006中平衡品质G2.5级的要求。4.4.2
4.5输出罗拉
输出罗拉外表面光洁，不得有挂花现象。4.6
给棉板
4.6.1给棉板表面平整，工作表面的粗糙度不低于Ra0.8μm。4.6.2给棉板与喂给罗拉隔距点处的直线度公差不大于0.20mm。噪声
空车运转时全机噪声发射声压级不大于76.0dB(A）。4.8
电气设备
4.8.1电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定。4.8.2电气设备的导线标识，应符合GB5226.1—2008中13.2的规定。4.8.3电气设备保护联结电路的连续性，应符合GB5226.1—2008中18.2.2的规定。4.8.4电气设备的绝缘性能，应符合GB5226.1--2008中18.3的规定。2
单位为毫米

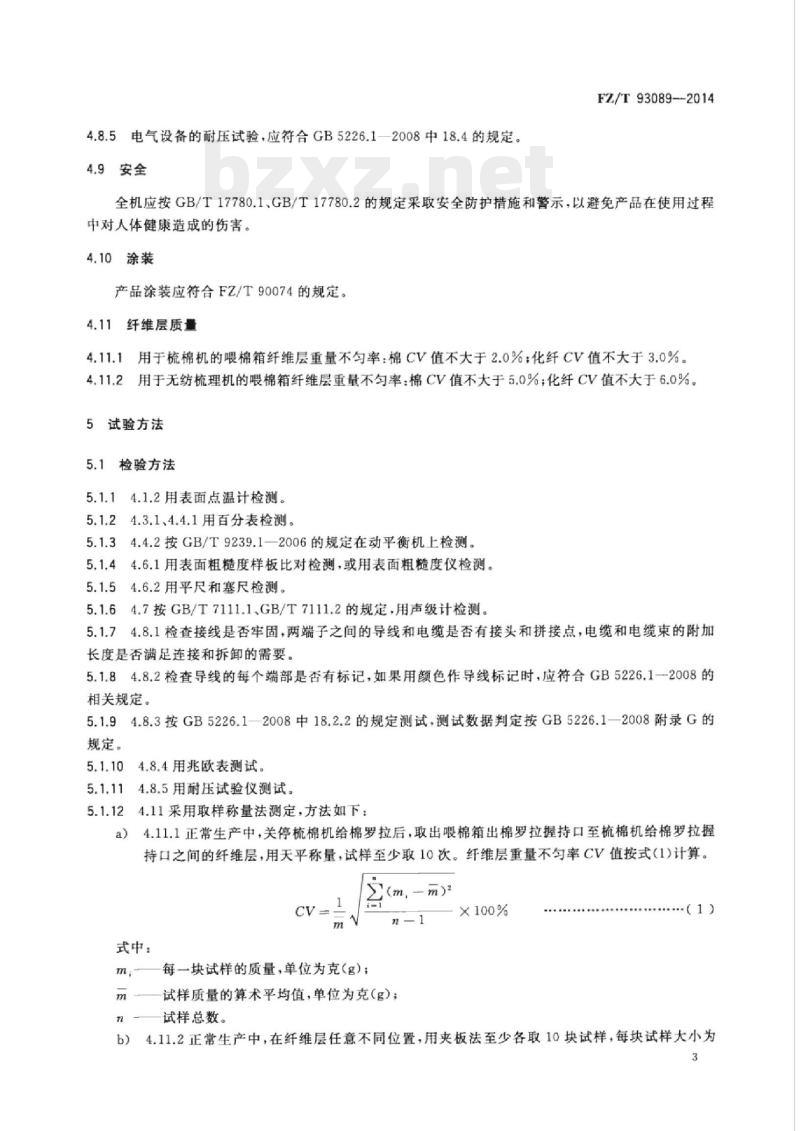

4.8.5电气设备的耐压试验，应符合GB5226.1—2008中18.4的规定。4.9安全
FZ/T93089-2014
全机应按GB/T17780.1.GB/T17780.2的规定采取安全防护措施和警示，以避免产品在使用过程中对人体健康造成的伤害。
4.10涂装
产品涂装应符合FZ/T90074的规定。4.11纤维层质量
4.11.1用于梳棉机的喂棉箱纤维层重量不勾率：棉CV值不大于2.0%：化纤CV值不大于3.0%。4.11.2用于无纺梳理机的喂棉箱纤维层重量不勾率：棉CV值不大于5.0%；化纤CV值不大于6.0%。5试验方法
检验方法
5.1.14.1.2用表面点温计检测。4.3.1.4.4.1用百分表检测。
5.1.34.4.2按GB/T9239.1—2006的规定在动平衡机上检测。5.1.44.6.1用表面粗糙度样板比对检测，或用表面粗糙度仪检测。4.6.2用平尺和塞尺检测。
5.1.64.7按GB/T7111.1、GB/T7111.2的规定，用声级计检测。5.1.74.8.1检查接线是否牢固，两端子之间的导线和电缆是否有接头和拼接点，电缆和电缆束的附加长度是否满足连接和拆卸的需要5.1.84.8.2检查导线的每个端部是否有标记，如果用颜色作导线标记时，应符合GB5226.1-2008的相关规定。
94.8.3按GB5226.1—2008中18.2.2的规定测试，测试数据判定按GB5226.1-2008附录G的5.1.9
规定。
5.1.104.8.4用兆欧表测试。
5.1.114.8.5用耐压试验仪测试。5.1.124.11采用取样称量法测定，方法如下：4.11.1正常生产中，关停梳棉机给棉罗拉后，取出喂棉箱出棉罗拉握持口至梳棉机给棉罗拉握a)
持口之间的纤维层，用天平称量，试样至少取10次。纤维层重量不匀率CV值按式（1)计算。(m
式中：
每一块试样的质量，单位为克（g）；-m)2
试样质量的算术平均值，单位为克（g）；试样总数。
...（1)
b）4.11.2正常生产中，在纤维层任意不同位置，用夹板法至少各取10块试样，每块试样大小为3
FZ/T93089—2014
250mm×250mm，分别用天平称量。纤维层重量不匀率CV值按式（1)计算。3其余项目，感官检测。
5.2空车运转试验
5.2.1试验条件：
a）试验速度：最高设计转速：
试验时间：2h。
检验项目：4.1、4.7~4.10。
工作负荷试验
5.3.1试验条件：
工作环境应符合工艺要求的温湿度。空车运转试验合格后进行。
试验速度按生产工艺要求确定。c
试验时间为正常生产连续运转72h。d)
检验项目：4.2、4.11。
6检验规则
6.1型式检验
产品在下列情况之一时，应进行型式检验a)
新产品鉴定时：
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，定期或积累一定产量后，应进行一次周期性检验；c
出广检验结果与上次型式检验有较大差异时：第三方进行质量检验时。
6.1.2检验项目：第4章。
出厂检验
每批产品至少抽出一台全装，同时进行空车运转试验，并经生产企业质检部门检验合格，附有产6.2.1
品合格证方能出厂。
2检验项目：4.1、4.3~4.10。
6.3判定规则
全部项目检验合格，判该产品符合标准要求。6.4其他
在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。7标志
7.1包装箱上的储运图示标记，按GB/T191的规定。4
7.2产品铭牌，按FZ/T90089.1和FZ/T90089.2的规定。7.3产品安全标志，按GB2894的规定。8
包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定，8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。FZ/T93089—2014
8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。5
FZ/T93089-2014
