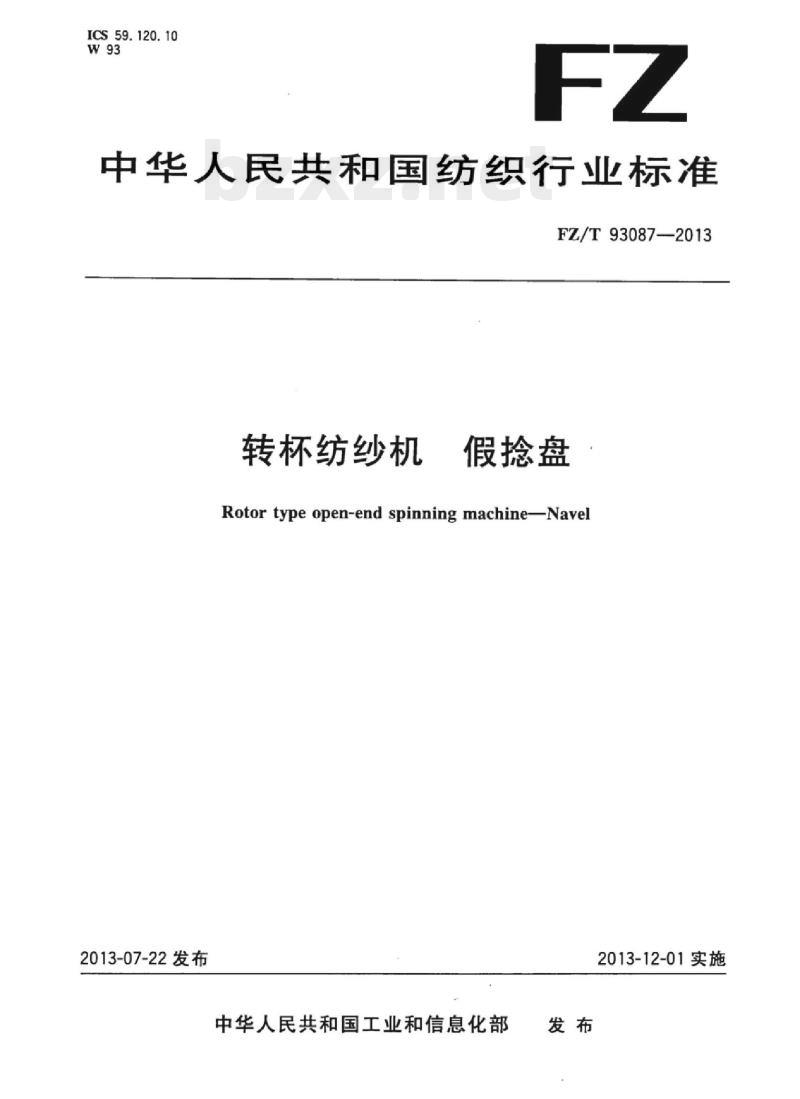

【FZ纺织行业标准】 转杯纺纱机假捻盘

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93087—2013
转杯纺纱机
假捻盘
Rotor type open-end spinning machine-Navel2013-07-22发布
中华人民共和国工业和信息化部发布
2013-12-01实施
中华人民共和国纺织
行业标推
转杯纺纱机假挖盘
FZ/T93087—2013

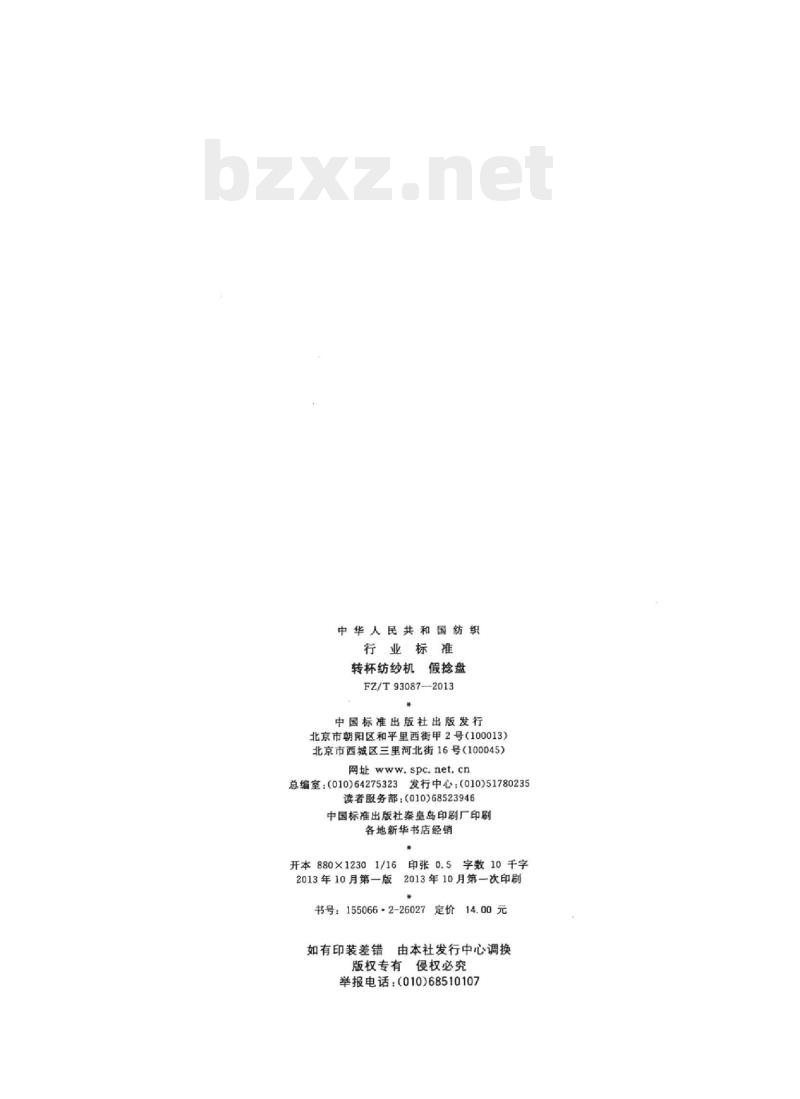

中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址spc.net.cn
总编室：（010）64275323发行中心：（010)51780235读者服务部：(010)68523946
中国标雁出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5
字数10千字
2013年10月第一版2013年10月第一次印刷书号：155066·2-26027定价14.00元由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话：（010)68510107

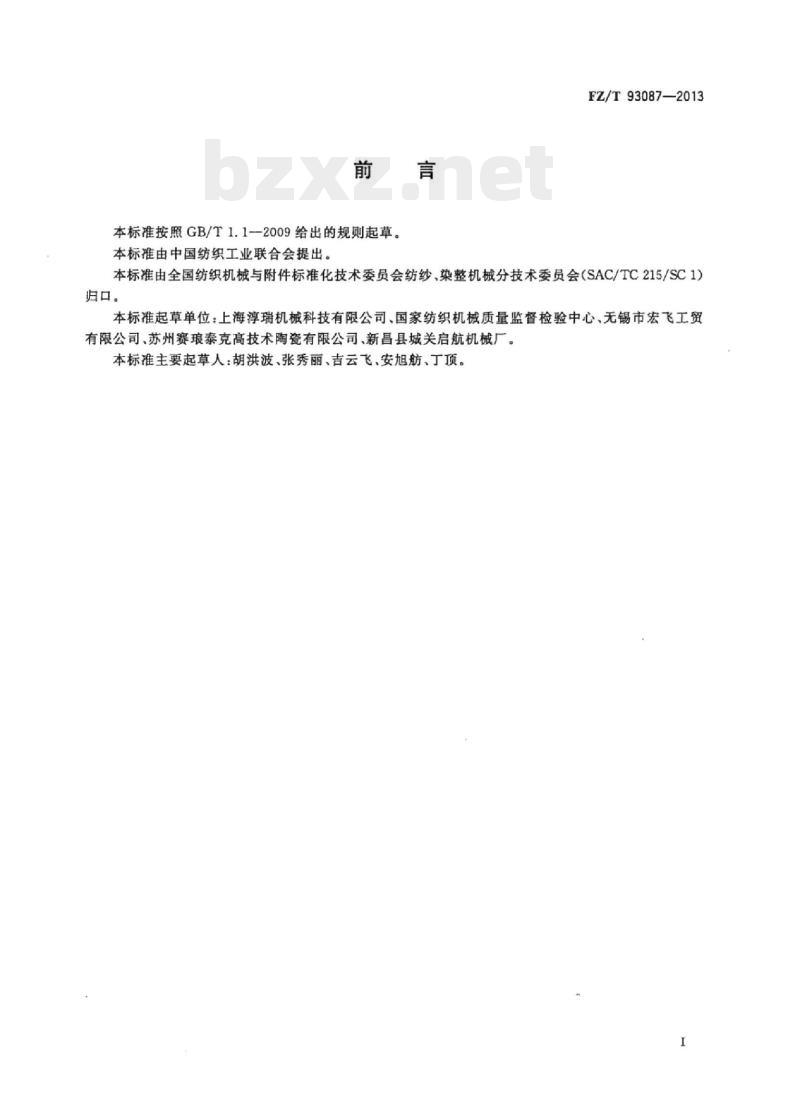

本标准按照GB/T1.1-2009给出的规则起草。本标由中国纺织工业联合会提出。言
FZ/T93087—2013
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：上海淳瑞机械科技有限公司、国家纺织机械质量监督检验中心、无锡市宏飞工贸有限公司、苏州赛琅泰克高技术陶瓷有限公司、新昌县城关启航机械厂。本标准主要起草人：胡洪波、张秀丽、吉云飞、安旭舫、丁顶。工

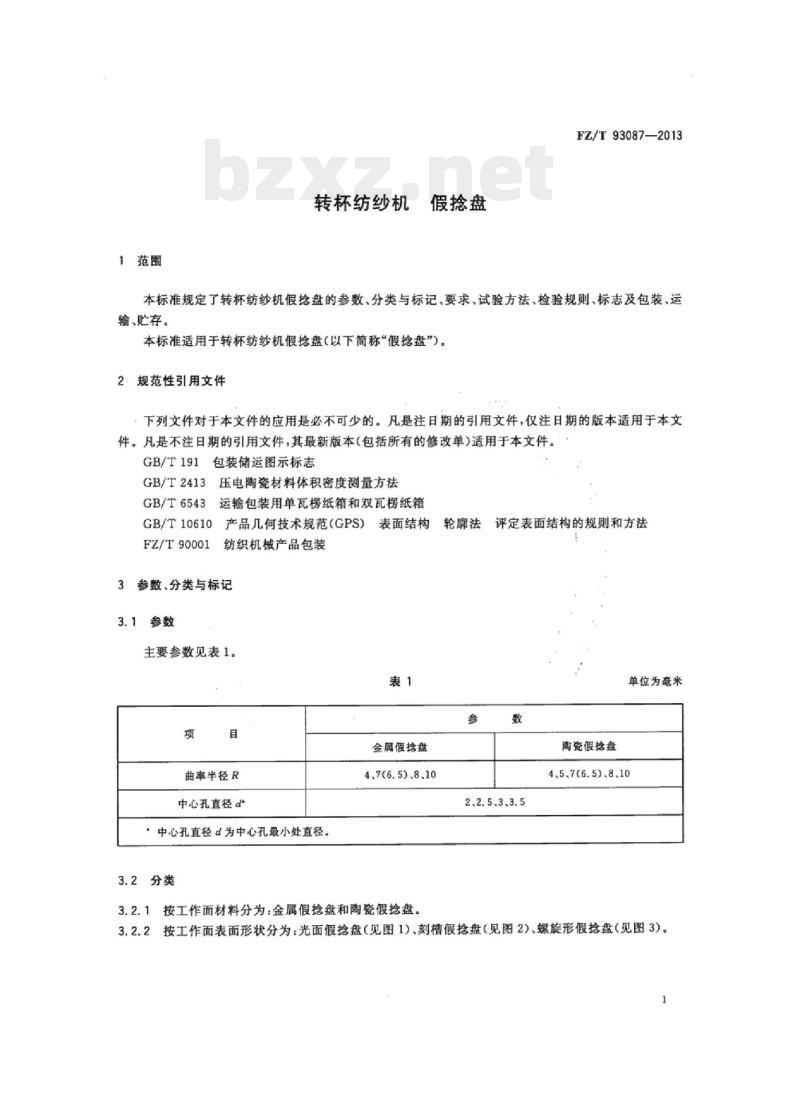

1范围
转杯纺纱机
假捻盘
FZ/T93087—2013
本标准规定了转杯纺纱机假抢盘的参数，分类与标记，要求，试验方法，检验规则，标志及包装、运输、贮存。
本标准适用于转杯纺纱机假抢盘（以下简称“假捻盘”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2413压电陶瓷材料体积密度测量方法GB/T6543运输包装用单瓦楞纸箱和双瓦楞纸箱产品几何技术规范（GPS）表面结构轮廊法评定表面结构的规则和方法GB/T10610
FZ/T90001
纺织机械产品包装
3参数、分类与标记
3.1参数
主要参数见表1。
金属假挖盘
曲率半径R
中心孔直径d
中心孔直径d为中心孔最小处直径。3.2分类
4,7(6.5),8,10
3.2.1按工作面材料分为：金属假抢盘和陶瓷假挖盘。参
2、2.5.3.3.5
陶瓷假拾盘
单位为毫米
4.5.7(6.5).8.10

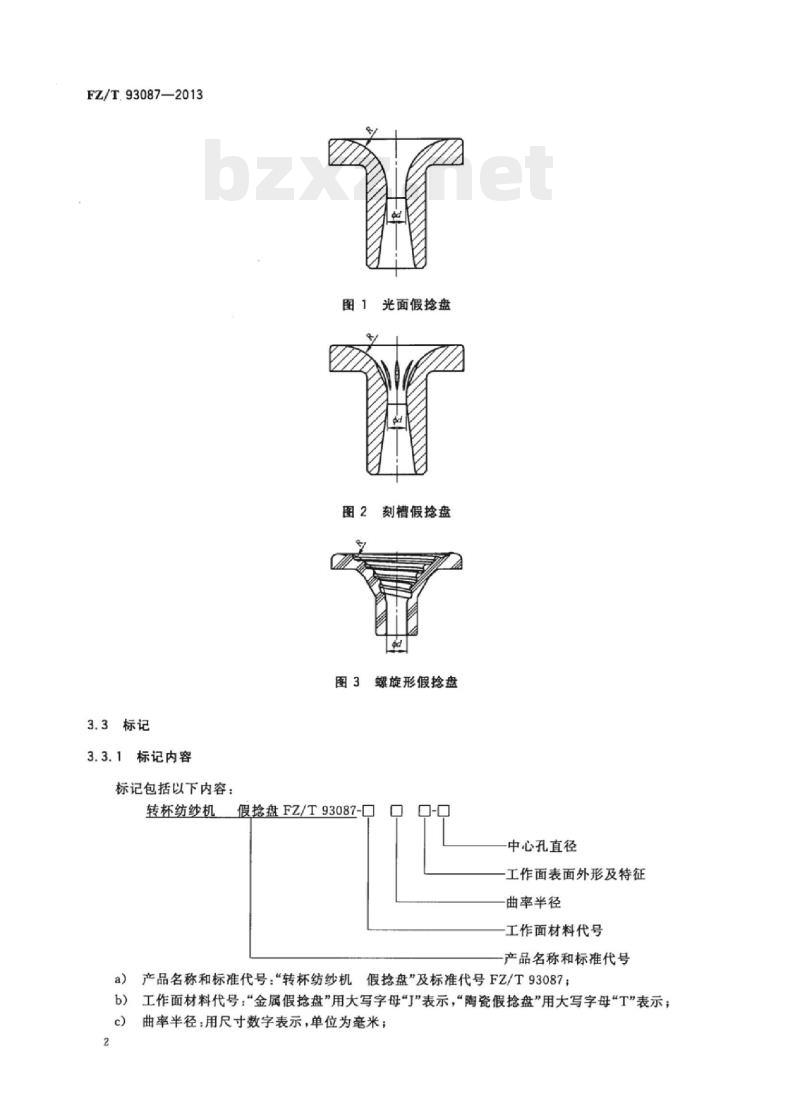

3.2.2按工作面表面形状分为：光面假捻盘（见图1)、刻槽假抢盘（见图2)、螺旋形假抢盘（见图3)。FZ/T.93087-—2013
3.3标记
3.3.1标记内容
标记包括以下内容：
光面假抢盘
图2刻槽假捻盘
假抢盘FZ/T93087-
转杯纺纱机
螺旋形假挖抢盘
中心孔直径
工作面表面外形及特征
曲率半径
工作面材料代号
产品名称和标准代号
产品名称和标准代号：“转杯纺纱机假抢盘”及标准代号FZ/T93087；a）
工作面材料代号：“金属假抢盘”用大写字母“丁”表示，“陶瓷假抢盘”用大写字母“T”表示；b)
曲率半径：用尺寸数字表示，单位为毫米；FZ/T93087—2013
。工作面表面形状及特征：“光面假抢盘”用大写字母“G”表示，“刻槽假抢盘”用大写字母“K”和d)Www.bzxZ.net
数字表示，数字表示刻槽槽数，“螺旋形假抢盘”用大写字母“L”表示；中心孔直径：用尺寸数字表示，单位为毫米，直径为2.5mm的可省略。e
注：本标记用于技术文件、货物订单等场合；用于金属假抢盘非工作面作产品代码时，可省略产品名称、标准代号及工作面材料代号。
3.3.2标记示例
示例1：金属刻槽假抢盘，曲率半径为10mm，刻槽数4槽，中心孔直径为3mm，其标记如下：转杯纺纱机假挖盘FZ/T93087-J10K4-3示例2：瓷螺旋形假盘，曲率半径为4mm，中心孔直径为2.5mm，其标记如下：转杯纺纱机假挖盘F2/T93087-T4L4要求
4.1体积密度
氧化铝99陶瓷假抢盘的体积密度≥3.91g/cm2。4.2表面粗糙度
4.2.1金属假抢盘工作面的表面粗糙度Ra0.8μm。4.2.2陶瓷假抢盘工作面的表面粗糙度Ra0.4μm。4.3表面镀铬层厚度
金属假捻盘的表面镀铬层厚度≥0.03mm。4.4外观质量
假抢盘工作面应光滑，无裂纹、毛刺，不挂纤维。5试验方法
5.1氧化铝99陶瓷假抢盘的体积密度（4.1），按GB/T2413的规定，用密度测试仪检测。5.2金属假抢盘工作面的表面粗糙度（4.2.1)，用表面粗糙度样板比对检测。5.3陶瓷假抢盘工作面的表面粗糙度（4.2.2)，按GB/T10610规定，用表面粗糙度仪检测。5.4金属假抢盘的表面镀铬层厚度（4.3），用镀层测厚仪或金相显微镜测量中心孔直径沿轴向向上0.5R处工作面的镀层厚度。
5.5外观质量（4.4），用棉条擦拭假抢盘的工作面，目测是否挂纤维。6检验规则
6.1型式检验
在下列情况之一时，应进行型式检验：新产品投产鉴定时；
b）结构、工艺、材料有较大改变时；产品长期停产，恢复生产时；
FZ/T93087—2013
d）第三方进行质量检验时。
6.1.2检验项目：见第4章。
6.2出厂检验
6.2.1产品由生产企业的质量检验部门检验合格后方可出厂，并应附有产品合格证。6.2.2检验项目：4.1、4.2、4.4。6.3抽样方法和判定规则
假抢盘的检验项目、抽检数量和合格率，金属假抢盘见表2，陶瓷假抢盘见表3。6.3.1
检验项目
金属假挖盘工作面的表面粗糙度、外观质量
检验项目
外观质量
陶瓷假抢盘工作面的表面粗糙度，氧化铝99陶瓷假抢盘体积密度
≤2500
样本经过检验，其合格率均达到要求，判该批产品合格。6.3.2
7标志
包装箱的储运图示标志，按GB/T191的规定。8包装、运输、贮存
样本数盘
样本数量
8.1产品的包装按FZ/T90001的规定，运输包装按GB/T6543的规定，并有防震措施。合格率
合格率
8.2瓦楞纸箱在储运过程中应避免雨雪、暴晒、受潮和污染，不得采用有损纸箱的运输、装卸及工具。8.3产品出厂后，在良好的防潮及通风贮存条件下，包装箱内产品的防潮防锈有效期自出厂起为一年。版权专有侵权必究
书号：155066·2-26027
FZ/T93087-2013
打印日期：2013年10月25日F009定价：
