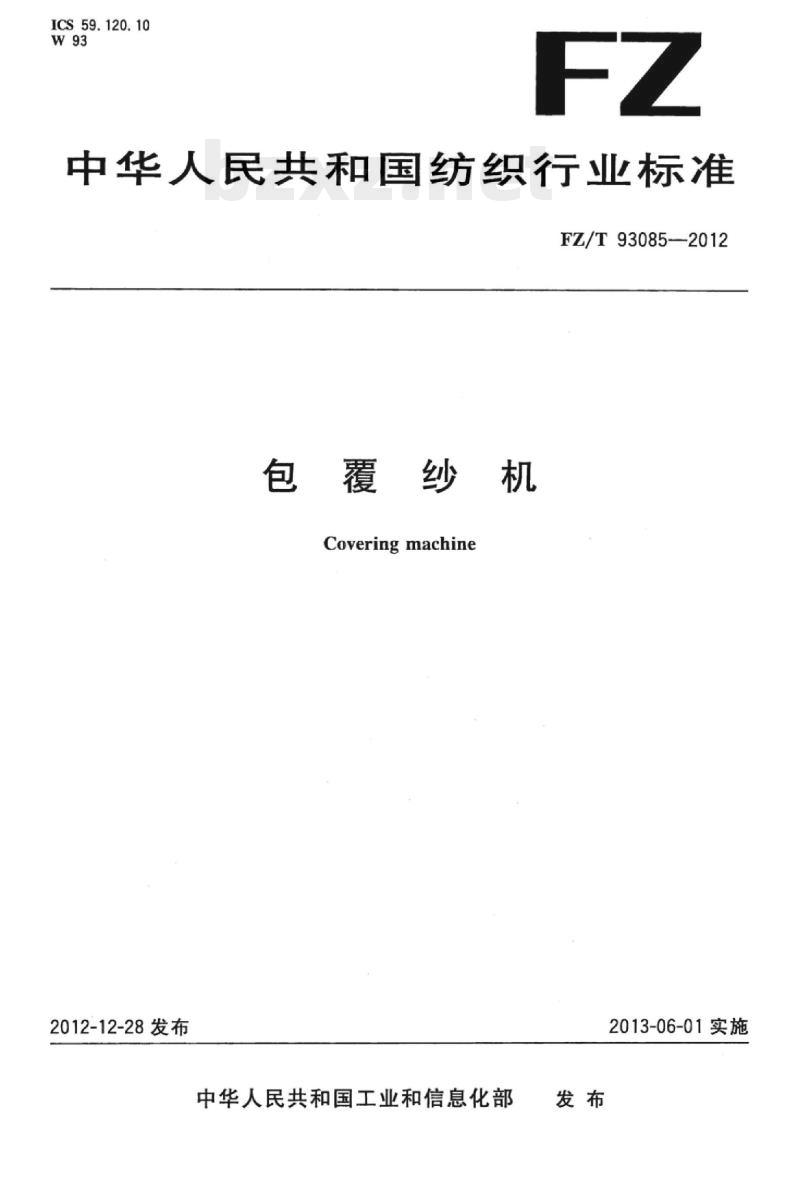

【FZ纺织行业标准】 包覆纱机

ICS59.120.10
中华人民共和国纺织行业标准
FZ/T93085-2012
包覆纱机
Coveringmachine
2012-12-28发布
中华人民共和国工业和信息化部发布
2013-06-01实施

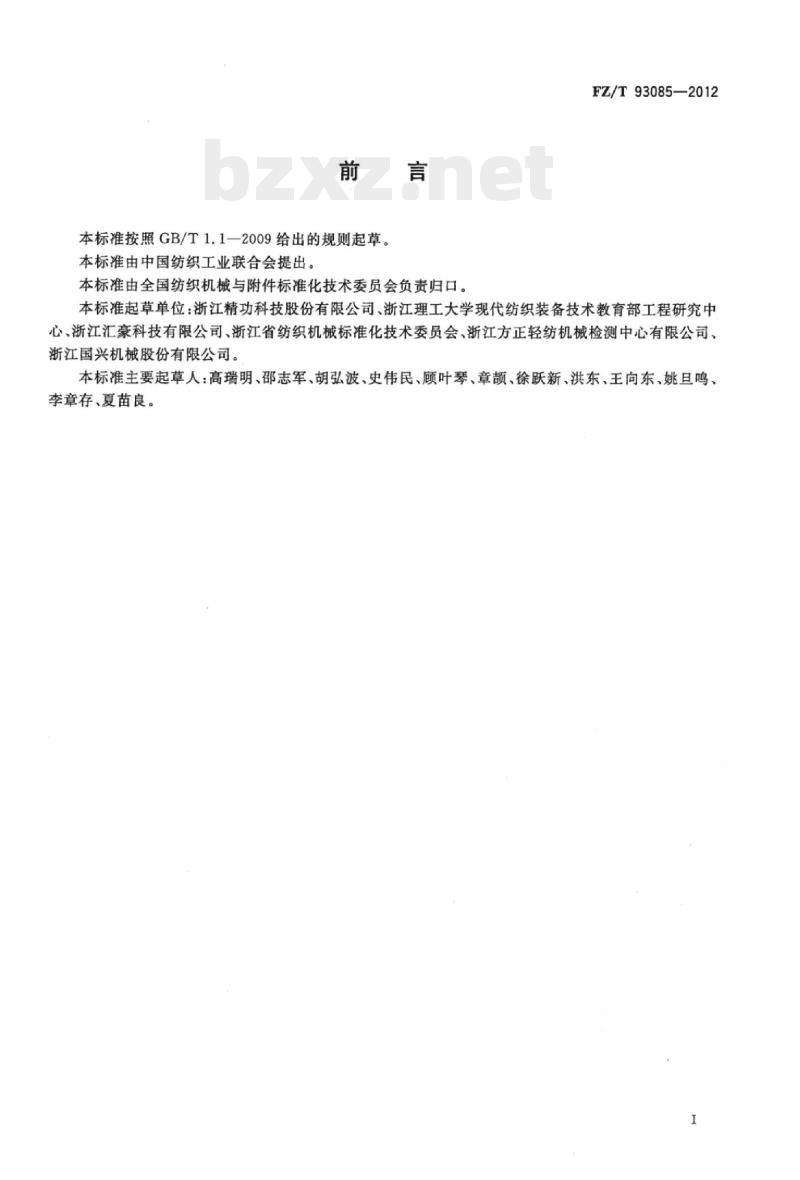

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会负责归口。FZ/T93085—2012
本标准起草单位：浙江精功科技股份有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、浙江汇豪科技有限公司、浙江省纺织机械标准化技术委员会、浙江方正轻纺机械检测中心有限公司、浙江国兴机械股份有限公司。
本标准主要起草人：高瑞明、邵志军、胡弘波、史伟民、顾叶琴、章颜、徐跃新、洪东、王向东、姚旦鸣、李章存、夏苗良。

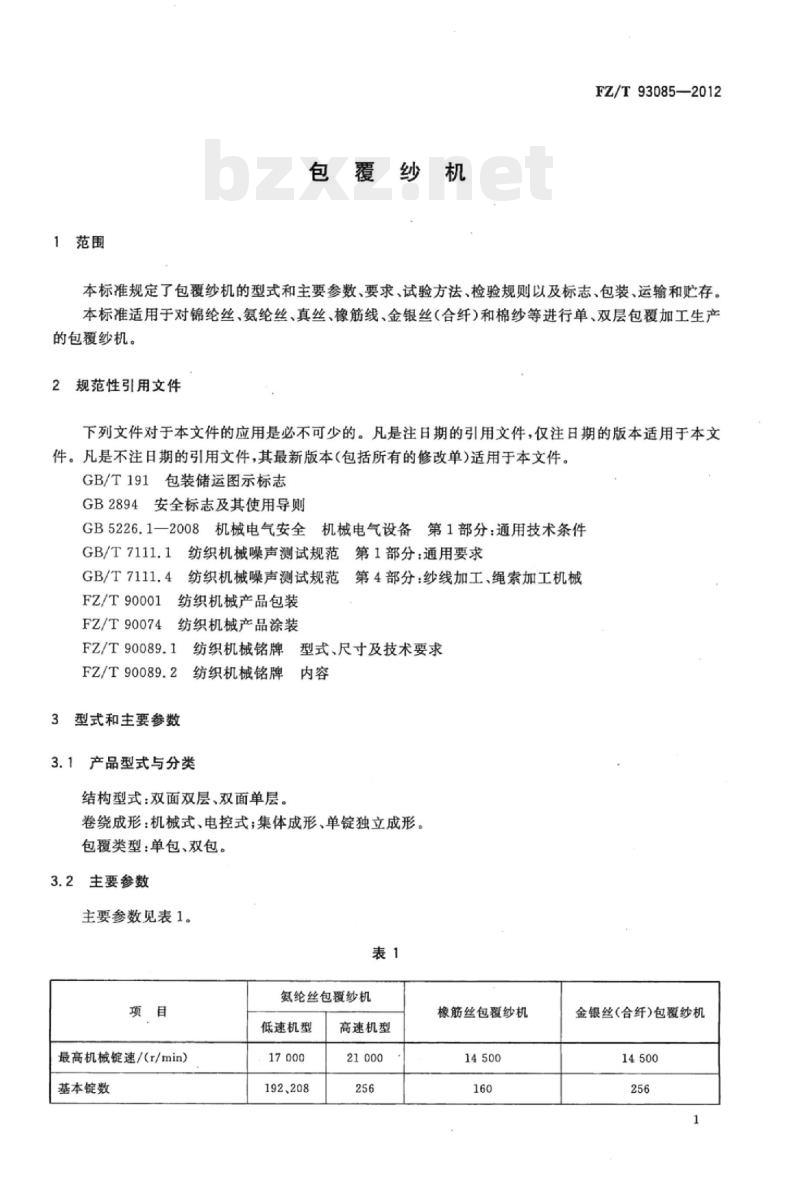

1范围
包覆纱机
FZ/T93085—2012
本标准规定了包覆纱机的型式和主要参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。本标准适用于对锦纶丝、氨纶丝、真丝、橡筋线、金银丝（合纤)和棉纱等进行单、双层包覆加工生产的包覆纱机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T7111.4纺织机械噪声测试规范第4部分：纱线加工、绳索加工机械FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1
纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
型式和主要参数
3.1产品型式与分类
结构型式：双面双层、双面单层。卷绕成形：机械式、电控式；集体成形、单锭独立成形。包覆类型：单包、双包。
3.2主要参数
主要参数见表1。
最高机械锭速/(r/min）
基本锭数
氨纶丝包覆纱机
低速机型
192、208
高速机型
橡筋丝包覆纱机
金银丝（合纤）包覆纱机
FZ/T93085-—2012
每节锭数
锭距/mm
主电机最大额定功率/kW
包覆纱成纱纤度/D
最高卷取速度/（m/min）
包覆抢度/（T/m）
牵伸倍数范围

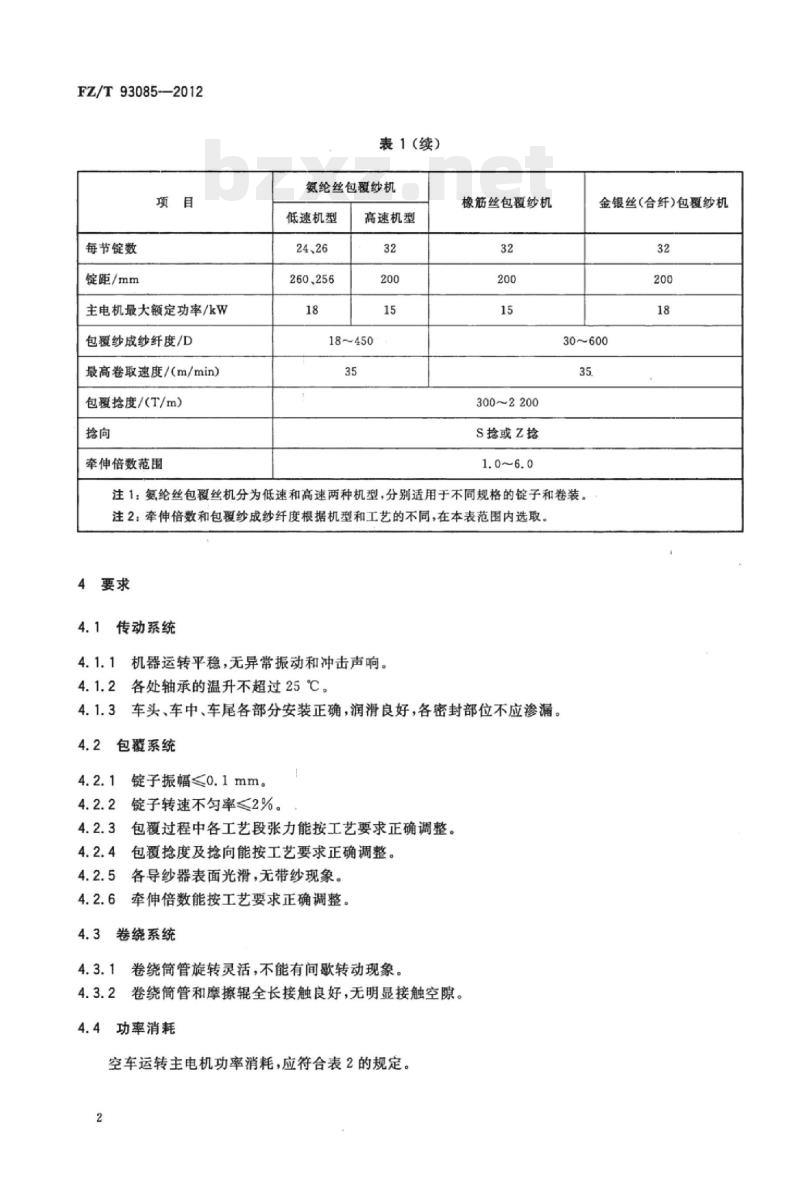

表1（续）
氨纶丝包覆纱机
高速机型
低速机型
24、26
260、256
18~450
橡筋丝包覆纱机
300~2200
S抢或Z抢
金银丝（合纤）包覆纱机
注1：氨纶丝包覆丝机分为低速和高速两种机型，分别适用于不同规格的锭子和卷装。注2：牵伸倍数和包覆纱成纱纤度根据机型和工艺的不同，在本表范围内选取。4要求
4.1传动系统
机器运转平稳，无异常振动和冲击声响。各处轴承的温升不超过25℃。
4.1.3车头、车中、车尾各部分安装正确，润滑良好，各密封部位不应渗漏。4.2包覆系统
锭子振幅≤o.1mm。
锭子转速不匀率≤2%。
包覆过程中各工艺段张力能按工艺要求正确调整。包覆抢度及抢向能按工艺要求正确调整。4.2.5
各导纱器表面光滑，无带纱现象。4.2.6牵伸倍数能按工艺要求正确调整。4.3卷绕系统
卷绕筒管旋转灵活，不能有间歇转动现象。4.3.2卷绕筒管和摩擦辊全长接触良好，无明显接触空隙。4.4功率消耗

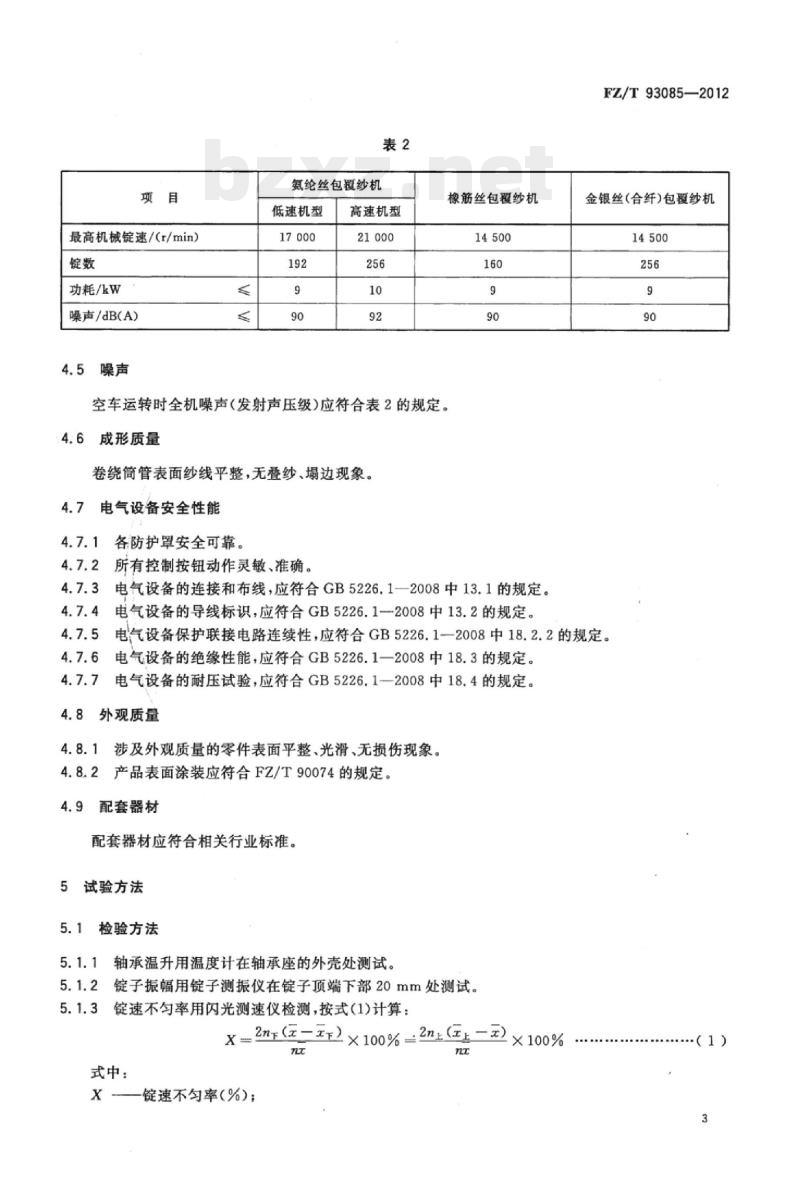

空车运转主电机功率消耗，应符合表2的规定。2
最高机械锭速/(r/min）
功耗/kw
噪声/dB(A）
4.5噪声
氨纶丝包覆纱机
低速机型
高速机型
空车运转时全机噪声（发射声压级）应符合表2的规定。4.6成形质量
卷绕筒管表面纱线平整，无叠纱、塌边现象。4.7电气设备安全性能
各防护罩安全可靠。bzxz.net
所有控制按钮动作灵敏、准确。橡筋丝包覆纱机
电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定。电气设备的导线标识，应符合GB5226.12008中13.2的规定。4.7.4
FZ/T93085—2012
金银丝（合纤）包覆纱机
电气设备保护联接电路连续性，应符合GB5226.1一2008中18.2.2的规定。4.7.5
电气设备的绝缘性能，应符合GB5226.1一2008中18.3的规定。4.7.6
电气设备的耐压试验，应符合GB5226.1-2008中18.4的规定。4.8外观质量
涉及外观质量的零件表面平整、光滑、无损伤现象。4.8.2产品表面涂装应符合FZ/T90074的规定。4.9
配套器材
配套器材应符合相关行业标准。试验方法
检验方法
轴承温升用温度计在轴承座的外壳处测试。锭子振幅用锭子测振仪在锭子顶端下部20mm处测试。锭速不匀率用闪光测速仪检测，按式（(1)计算：×100%=2n（上）
2n（元），
式中：
锭速不匀率（%）：
（1）
FZ/T93085--2012
平均锭速以下的锭子数；
-平均锭速以下锭速平均数，单位为转每分（r/min）；下
平均锭速以上的锭子数；
平均锭速以上锭速平均数，单位为转每分（r/min）：锭速的平均值，单位为转每分(r/min)；全机锭子数。
5.1.4主电机功率消耗用三相功率表检测。5.1.5整机噪声（发射声压级）按GB/T7111.1和GB/T7111.4的规定测试。5.1.6电气设备的连接和布线按GB5226.12008中13.1的规定，目测接线是否牢固，两端子之间的导线和电缆是否有接头和拼接点，电缆和电缆束的附加长度是否满足连接和拆卸的需要等。5.1.7电气设备导线的标识按GB5226.1一2008中13.2的规定，检查导线的每个端部是否有标记；如果用颜额色作导线标记时，应符合标准的规定。5.1.8电气设备保护联接电路连续性按GB5226.1-2008中18.2.2的规定测试。5.1.9电气设备的绝缘性能按GB5226.1--2008中18.3的规定测试。电气设备的耐压性能按GB5226.1一2008中18.4的规定测试。5.1.10
5.1.11其余项目，用目测、手感、听觉检测。5.2空载运转试验
5.2.1试验条件
5.2.1.1各润滑部件加注规定的润滑剂。5.2.1.2电源电压：380V土38V；频率：50Hz士1Hz。5.2.1.3试验速度：最高机械锭速的80%。5.2.1.4运转时间：4h。
5.2.2检验项目
本标准的4.1，4.2.1,4.2.2,4.2.5,4.3~4.5,4.7,4.8。5.3工作负荷试验
5.3.1试验条件
5.3.1.1空载运转试验合格后进行。5.3.1:2电源电压：380V士38V；频率：50Hz士1Hz。5.3.1.3有关包覆抢度、抢向、牵伸倍数、锭速等均按制造厂所提供的工艺方案配置。5.3.1.4原丝质量达到有关行业标准所规定的一等品指标值。5.3.1.5环境条件：温度为25℃士5℃，相对湿度为60%~70%。5.3.2检验项目
本标准的4.2.3,4.2.4，4.2.6,4.6。6检验规则
6.1出厂检验
6.1.1制造厂每批产品至少抽出一台进行全装，并需经空车运转试验。4
6.1.2每台产品均应经制造厂检验部门检验合格，并附有合格证方能出厂。6.2型式检验
产品在下列情况之一时，应进行型式检验：6.2.1
a）新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；b）
出厂检验结果与上次型式检验有较大差异时；c
第三方进行质量检验时。
检验项目：第4章。
判定规则
FZ/T93085—2012
全部项目检验合格，判该批产品符合标准要求。反之，判该批产品不符合标准要求。6.4安装调试
用户在安装调试过程中，发现有项目不符合本标准时，制造厂应会同用户共同处理。7标志、包装、运输和存
7.1标志
7.1.1产品的安全标志应符合GB2894的规定。7.1.2包装储运的图示标志应符合GB/T191的规定。7.1.3产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。7.2包装
产品包装按FZ/T90001的规定。
7.3运输
产品在运输过程中应按规定位置起吊，包装箱按规定的朝向放置，不得倾斜或改变方向。7.4存
产品出厂后，在有良好防雨及通风贮存的条件下，包装箱内的零件防潮、防锈有效期为一年。5
FZ/T93085-2012
