【FZ纺织行业标准】 膜结构用涂层织物拉伸蠕变性能试验方法

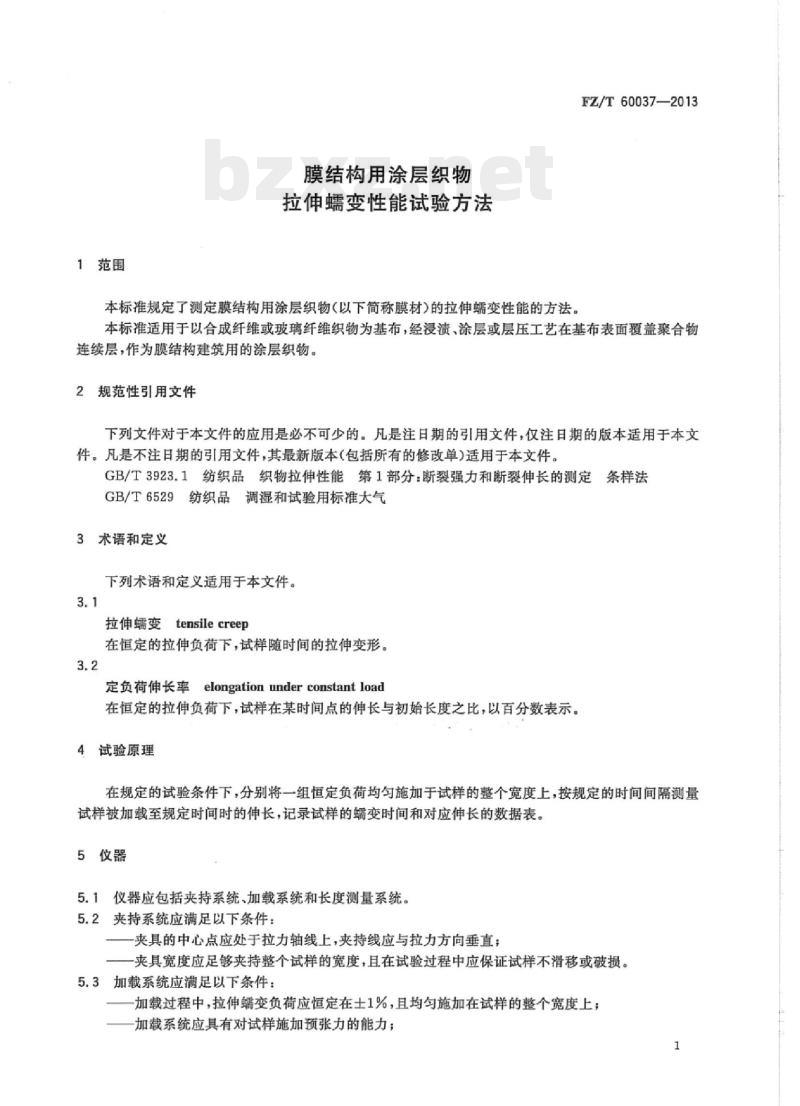

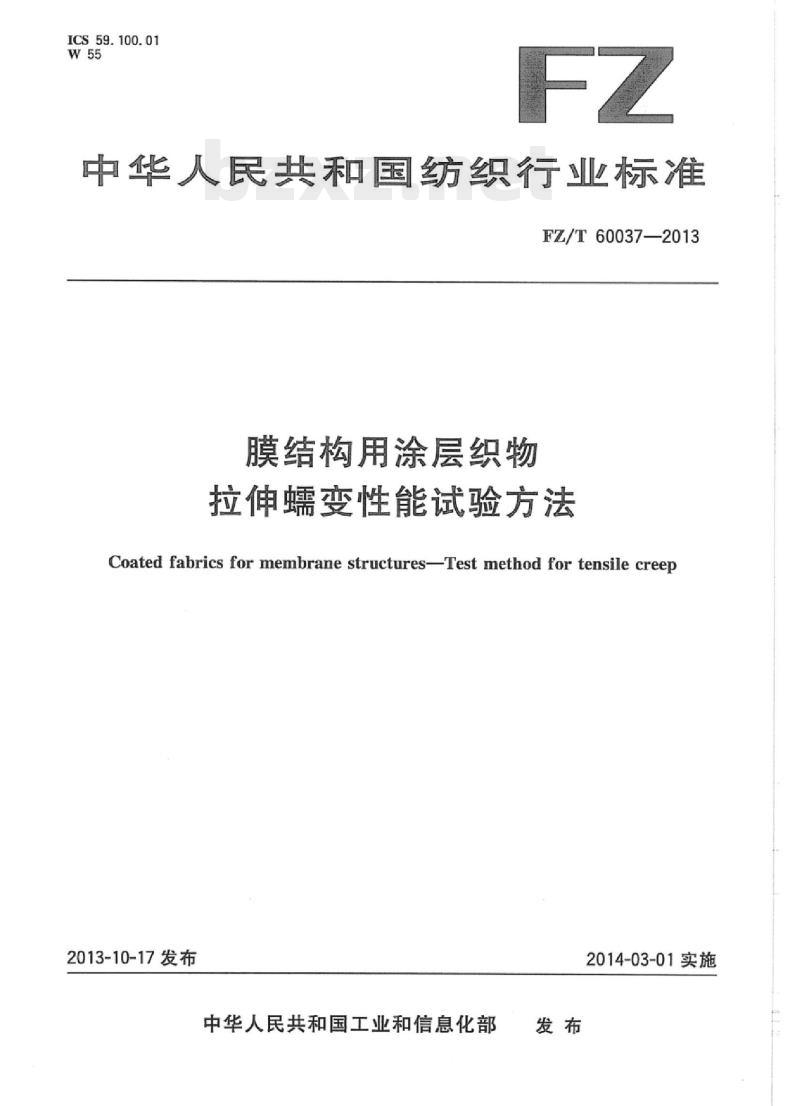

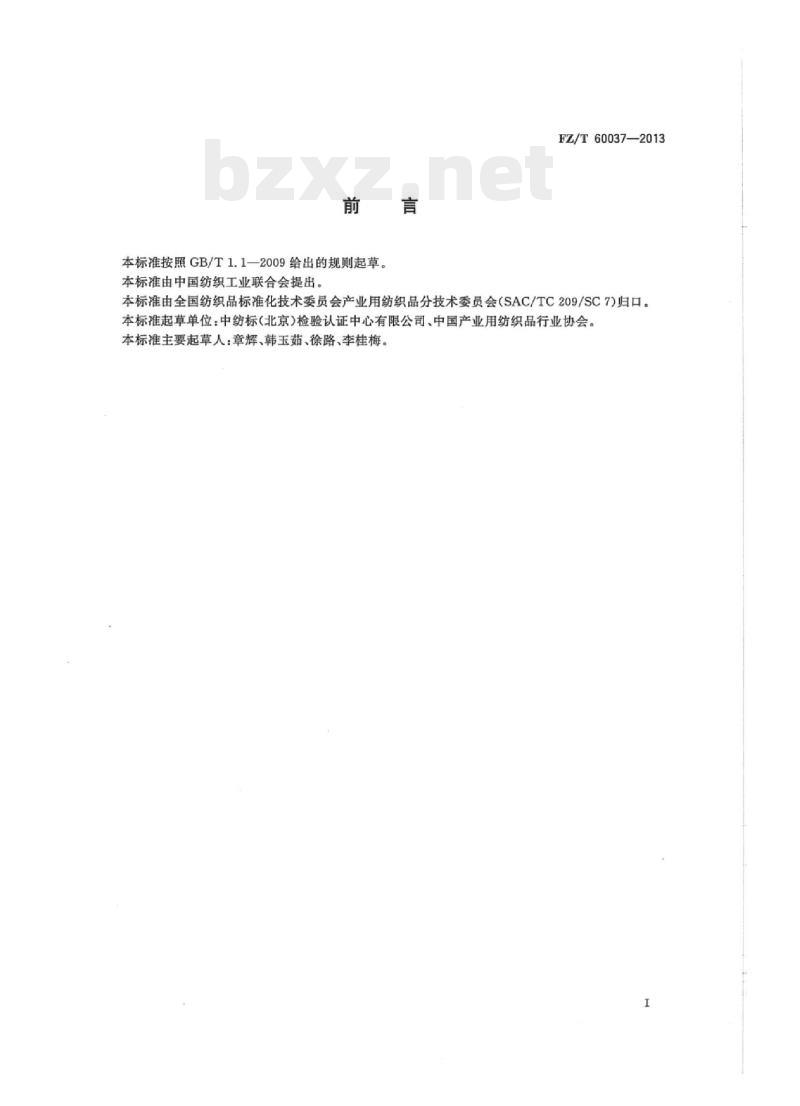

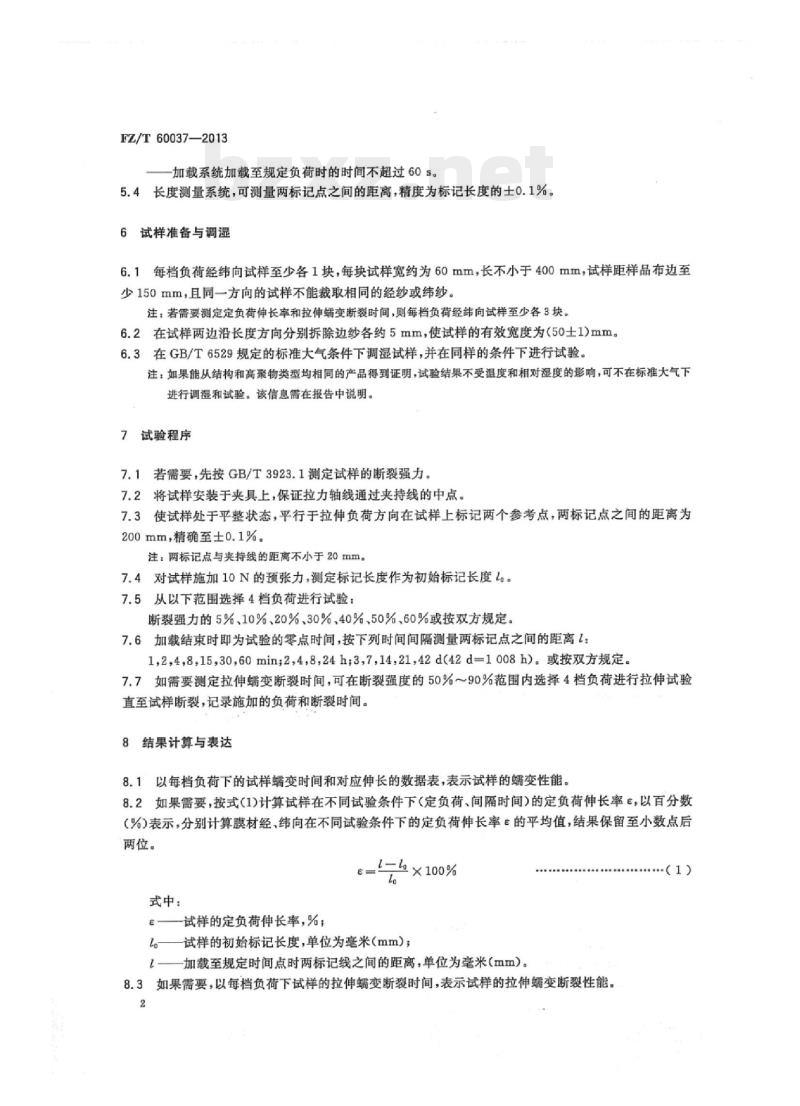

中华人民共和国纺织行业标准 FZ/T60037—2013 膜结构用涂层织物 拉伸蠕变性能试验方法 Coated fabrics for membrane structures--Test method for tensile creep 2013-10-17 发布 2014-03-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会（SAC/TC209/SC7）归口。本标准起草单位：中纺标（北京）检验认证中心有限公司、中国产业用纺织品行业协会。本标准主要起草人：章辉、韩玉茹、徐路、李桂梅。 1 范围 本标准规定了测定膜结构用涂层织物（以下简称膜材）的拉伸蠕变性能的方法。本标准适用于以合成纤维或玻璃纤维织物为基布，经浸渍、涂层或层压工艺在基布表面覆盖聚合物连续层，作为膜结构建筑用的涂层织物。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 3923.1 纺织品织物拉伸性能 第1部分：断裂强力和断裂伸长的测定 试样法 GB/T 6529 纺织品调湿和试验用标准大气 3 术语和定义 下列术语和定义适用于本文件。 3.1 拉伸蠕变 tensile creep 在恒定的拉伸负荷下，试样随时间的拉伸变形。 3.2 定负荷伸长率 elongation under constant load 在恒定的拉伸负荷下，试样在某时间点的伸长与初始长度之比，以百分数表示。 4 试验原理 在规定的试验条件下，分别将一组恒定负荷均匀施加于试样的整个宽度上，按规定的时间间隔测量试样被加载至规定时间时的伸长，记录试样的蠕变时间和对应伸长的数据表。 5 仪器 5.1 仪器应包括夹持系统、加载系统和长度测量系统。 5.2 夹持系统应满足以下条件： 夹具的中心点应处于拉力轴线上，夹持线应与拉力方向垂直；夹具宽度应足够夹持整个试样的宽度，且在试验过程中应保证试样不滑移或破损。 5.3 加载系统应满足以下条件： 加载过程中，拉伸蠕变负荷应恒定在 $\pm 1\%$，且均匀施加在试样的整个宽度上；加载系统应具有对试样施加预张力的能力；加载系统加载至规定负荷时的时间不超过 60 s。 5.4 长度测量系统，可测量两标记点之间的距离，精度为标记长度的 $\pm 0.1\%$。 6 试样准备与调湿 6.1 每档负荷经纬向试样至少各 1 块，每块试样宽约为 60 mm，长不小于 400 mm，试样距样品布边至少 150 mm，且同一方向的试样不能裁取相同的经纱或纬纱。 注：若需要测定定负荷伸长率和拉伸蠕变断裂时间，则每档负荷经纬向试样至少各 3 块。 6.2 在试样两边沿长度方向分别拆除边纱各约 5 mm，使试样的有效宽度为 (50 $\pm$ 1) mm。 6.3 在 GB/T 6529 规定的标准大气条件下调湿试样，并在同样的条件下进行试验。 注：如果能从结构和高聚物类型均相同的产品得到证明，试验结果不受温度和相对湿度的影响，可不在标准大气下进行调湿和试验。该信息需在报告中说明。 7 试验程序 7.1 若需要，先按 GB/T 3923.1 测定试样的断裂强力。 7.2 将试样安装于夹具上，保证拉力轴线通过夹持线的中点。 7.3 使试样处于平整状态，平行于拉伸负荷方向在试样上标记两个参考点，两标记点之间的距离为 200 mm，精确至 $\pm 0.1\%$。 注：两标记点与夹持线的距离不小于 20 mm。 7.4 对试样施加 10 N 的预张力，测定标记长度作为初始标记长度 $l_0$。 7.5 从以下范围选择 4 档负荷进行试验：断裂强力的 5%、10%、20%、30%、40%、50%、60% 或按双方规定。 7.6 加载结束时即为试验的零点时间，按下列时间间隔测量两标记点之间的距离： 1) 1, 2, 4, 8, 15, 30, 60 min； 2) 2, 4, 8, 24 h； 3) 3, 7, 14, 21, 42 d (42 d = 1008 h)。 或按双方规定。 7.7 如需要测定拉伸蠕变断裂时间，可在断裂强度的 50%～90% 范围内选择 4 档负荷进行拉伸试验直至试样断裂，记录施加的负荷和断裂时间。 8 结果计算与表达 8.1 以每档负荷下的试样蠕变时间和对应伸长的数据表，表示试样的蠕变性能。 8.2 如果需要，按式 (1) 计算试样在不同试验条件下（定负荷、间隔时间）的定负荷伸长率，以百分数（%）表示，分别计算膜材经、纬向在不同试验条件下的定负荷伸长率的平均值，结果保留至小数点后两位。 (1) $E = \frac{l_t - l_0}{l_0} \times 100\%$ 式中： $E$ 为试样的定负荷伸长率，%； $l_t$ 为加载至规定时间点时两标记线之间的距离，单位为毫米（mm）； $l_0$ 为试样的初始标记长度，单位为毫米（mm）。 8.3 如果需要，以每档负荷下试样的拉伸蠕变断裂时间，表示试样的拉伸蠕变断裂性能。 9 试验报告 试验报告应包括下列内容： a) 本标准编号； b) 样品的描述； c) 试验与调湿用标准大气； d) 试验条件（如：加载负荷、加载时间等）；每档负荷下每个试样蠕变时间和对应伸长的数据表；如需要，每档负荷下每个试样变形-时间对数的关系曲线图； e) 如需要，样品经向和纬向的试样数量，平均定负荷伸长率； f) 如需要，每个试样的拉伸蠕变断裂时间； g) 任何偏离本标准的细节和试验中的异常现象。
