- 您的位置:
- 标准下载网 >>
- 标准分类 >>
- 纺织行业标准(FZ) >>
- FZ/T 60036-2013 膜结构用涂层织物接头 强力试验方法

【FZ纺织行业标准】 膜结构用涂层织物接头 强力试验方法
- FZ/T60036-2013
- 现行
标准号:
FZ/T 60036-2013
标准名称:
膜结构用涂层织物接头 强力试验方法
标准类别:
纺织行业标准(FZ)
标准状态:
现行出版语种:
简体中文下载格式:
.zip .pdf下载大小:
969.55 KB

点击下载
标准简介:
FZ/T 60036-2013.
1范围
FZ/T 60036规定了膜结构用涂层织物(以下简称膜材)接头强力的试验方法.
FZ/T 60036适用于以合成纤维或玻璃纤维织物为基布,经浸渍、涂层或层压工艺在基布表面覆盖聚合物连续层,作为膜结构建筑用的涂层织物。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件.
GB/T 6529纺织品调 湿和试验用标准大气
3术语和定义
下列术语和定义适用于本文件。
3.1接头joint
由搭接或对接方式将两块分开的膜材接合起来的连接处。
注:附录A给出搭接和对接方式的示意图。
3. 2接头强力joint force
含有接头的膜材在规定条件下拉伸至接头断裂的最大力。
4试验原理
将含有接头的试样夹持在拉伸试验仪的夹具上,以规定的速率拉伸试样(拉伸方向垂直于接头),在拉伸力的作用下直至试样的接头断裂。
5仪器
6.2按GB/T6529规定的标准大气调湿和试验。
注:如果能从结构和高聚物类型均相同的产晶得到证明,试验结果不受温度和相对湿度的影响,可不在标准大气下进行调湿和试验。该信息应在报告中说明。
7试验程序
7.1 调整夹持器隔距为200 mm,设定拉伸速率为100 mm/ min.
7.2 将试样夹人夹持器中心位置,尽量使接头处于两夹持器中间,接头与拉伸方向垂直。
7.3启动拉伸试验,直至接头或膜材本身断裂,记录最大强力值。观察和记录断裂现象:
a) 膜材断裂;
b)接头断裂;
c)上述两种组合。

部分标准内容:

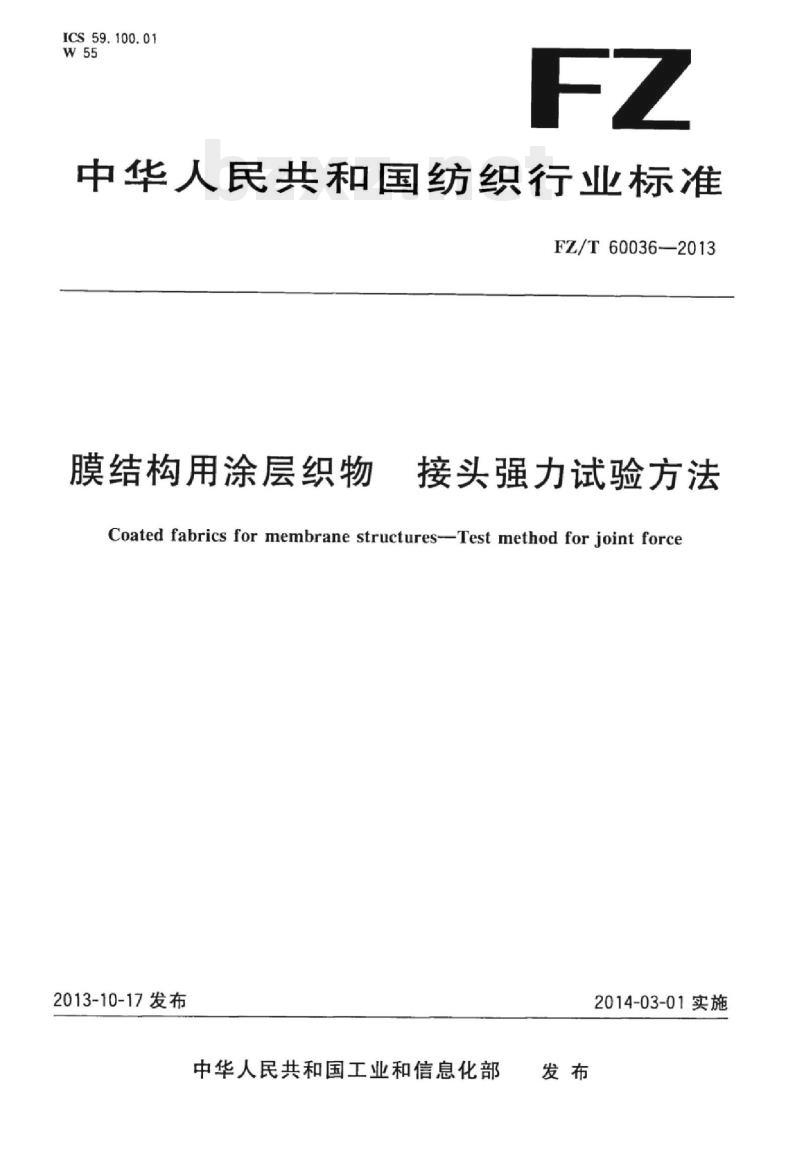

中华人民共和国纺织行业标准
FZ/T60036-—2013
膜结构用涂层织物
接头强力试验方法
Coated fabrics for membrane structures--Test method for joint force2013-10-17发布
中华人民共和国工业和信息化部2014-03-01实施

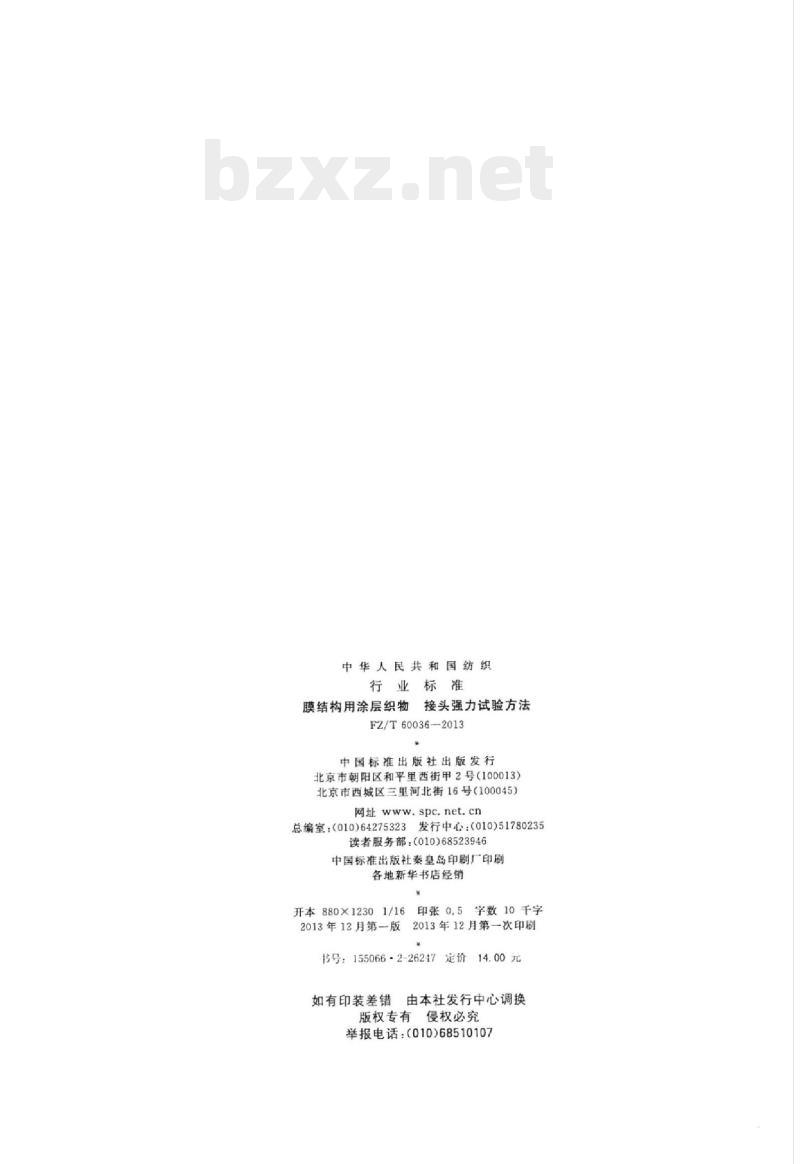

中华人民共和国纺织
行业标准
膜结构用涂层织物
接头强力试验方法
FZ/T60036—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100045)网址spc.net.cn
总编室:(010)64275323发行中心:(010)51780235读者服务部:(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数10千字2013年12月第一版2013年12月第一次印刷1号:155066-2-26247定价
由本社发行中心调换
如有印装差错
版权专有
侵权必究
举报电话:(010)68510107

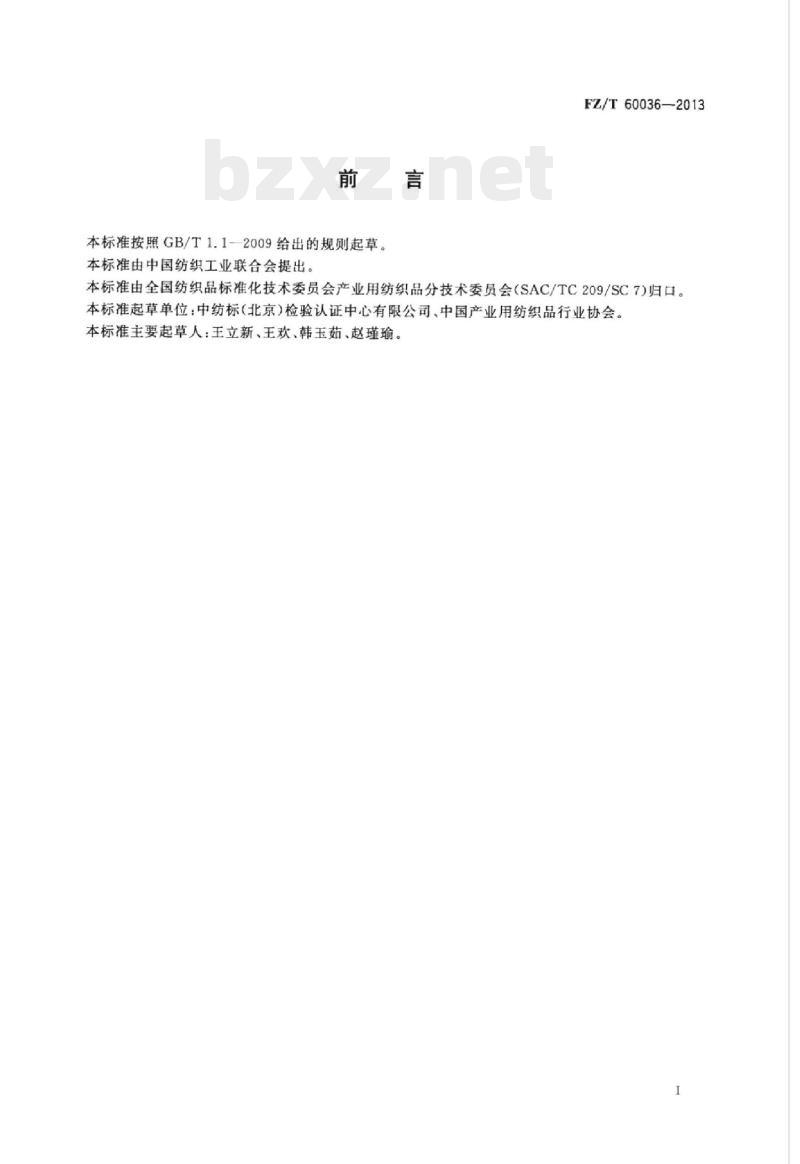

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T60036-2013
本标准由全国纺织品标准化技术委员会产业用纺织品分技术委员会(SAC/TC209/SC7)归口。本标准起草单位:中纺标(北京)检验认证中心有限公司、中国产业用纺织品行业协会。本标准主要起草人:王立新、王欢、韩玉茹、赵瑾瑜。I

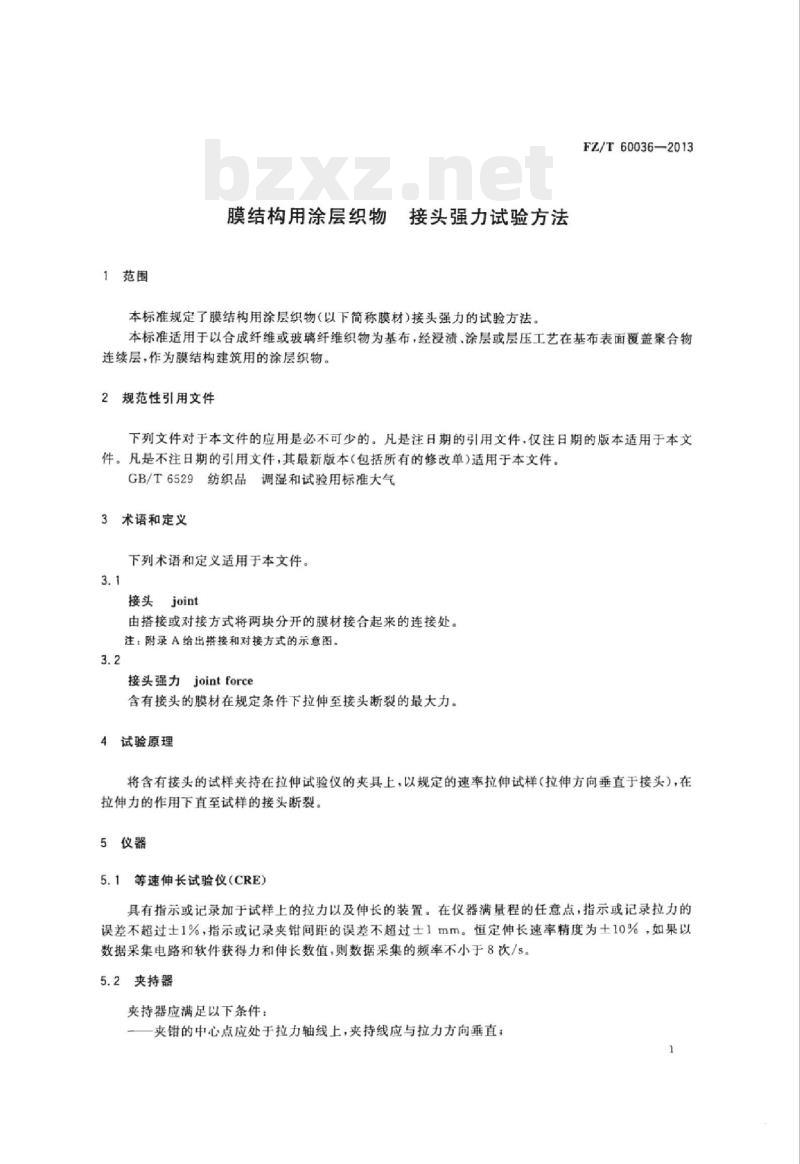

1范围
膜结构用涂层织物
接头强力试验方法
本标准规定了膜结构用涂层织物(以下简称膜材)接头强力的试验方法。FZ/T60036—2013
本标准适用于以合成纤维或玻璃纤维织物为基布,经浸渍、涂层或层压工艺在基布表面覆盖聚合物连续层,作为膜结构建筑用的涂层织物。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T6529纺织品调湿和试验用标准大气3术语和定义
下列术语和定义适用于本文件。3.1
由搭接或对接方式将两块分开的膜材接合起来的连接处。注:附录A给出搭接和对接方式的示意图。3.2
接头强力
jointforce
含有接头的膜材在规定条件下拉伸至接头断裂的最大力。试验原理
将含有接头的试样夹持在拉伸试验仪的夹具上,以规定的速率拉伸试样(拉伸方向垂直于接头),在拉伸力的作用下直至试样的接头断裂。5仪器
5.1等速伸长试验仪(CRE)
具有指示或记录加于试样上的拉力以及伸长的装置。在仪器满量程的任意点,指示或记录拉力的误差不超过士1%,指示或记录夹钳间距的误差不超过士1mm。恒定伸长速率精度为土10%,如果以数据采集电路和软件获得力和伸长数值,则数据采集的频率不小于8次/s。5.2夹持器
夹持器应满足以下条件:
夹钳的中心点应处于拉力轴线上,夹持线应与拉力方向垂直:1
FZ/T60036-2013

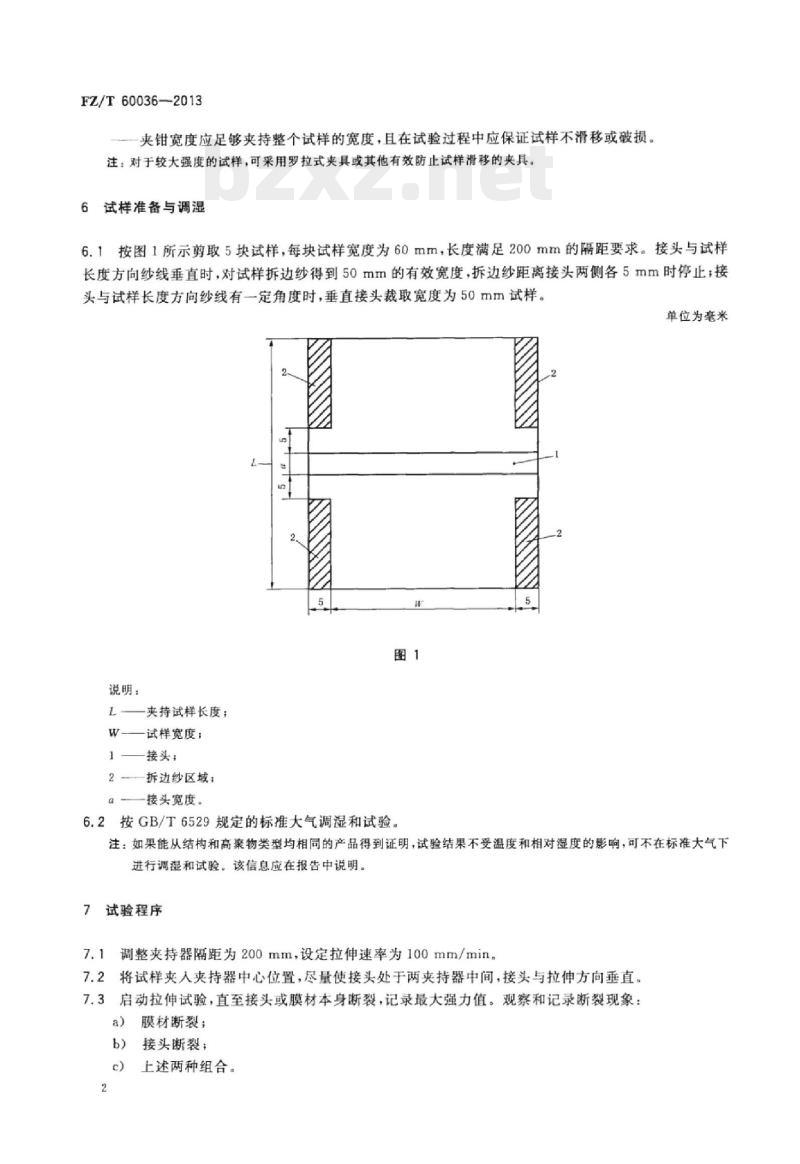

夹钳宽度应足够夹持整个试样的宽度,且在试验过程中应保证试样不滑移或破损。注:对于较大强度的试样,可采用罗拉式夹具或其他有效防止试样滑移的夹具。6试样准备与调湿
6.1按图1所示剪取5块试样,每块试样宽度为60mm,长度满足200mm的隔距要求。接头与试样长度方向纱线垂直时,对试样拆边纱得到50mm的有效宽度,拆边纱距离接头两侧各5mm时停止:接头与试样长度方向纱线有一定角度时,垂直接头裁取宽度为50mm试样。单位为毫米
说明:
夹持试样长度:
一试样宽度;Www.bzxZ.net
接头:
2拆边纱区域:
接头宽度。
6.2按GB/T6529规定的标准大气调湿和试验。5
注:如果能从结构和高聚物类型均相同的产品得到证明,试验结果不受温度和相对湿度的影响,可不在标准大气下进行调湿和试验。该信息应在报告中说明7试验程序
7.1调整夹持器隔距为200mm,设定拉伸速率为100mm/min。7.2将试样夹入夹持器中心位置,尽量使接头处于两夹持器中间,接头与拉伸方向垂直。7.3启动拉伸试验,直至接头或膜材本身断裂,记录最大强力值。观察和记录断裂现象:a)膜材断裂;
b)接头断裂;
上述两种组合。
结果计算与表达
FZ/T60036—2013
8.15个试样均为接头处发生断裂时,以5个试样的平均值作为接头强力的试验结果,结果保留至整数位,单位为牛(N)。
8.25个试样均为膜材断裂时,结果表示为“接头强力>最小断裂强力值”,结果保留至整数位,单位为牛(N)。例如结果表示为“接头强力>200N\。8.35个试样中出现接头断裂和膜材断裂两种现象时,当接头断裂的试样个数不少于3个时,取平均值作为接头强力的试验结果,并描述断裂现象,当接头断裂的试样个数少于3个时,分别报出5个试样断裂时的力值,并描述断裂现象。结果保留至整数位,单位为牛(N)。9
试验报告
试验报告应包括以下内容:
本标准的编号;
b)样品描述;
接头连接方式(搭接或对接)
试验条件;
试验结果;
试样断裂现象(接头断裂、膜材断裂或两种现象组合);g)
任何偏离本标准的细节和试验中的异常现象,FZ/T60036—2013
膜材接头连接方式见图A,1。
FZ/T60036-2013
搭接缝
接头一
打印期:2014年1月21日F009
附录A
(资料性附录)
接头的连接方式
对接缝
版权专有侵权必究
书号:155066·2-26247
定价:
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览:





- 其它标准
- 热门标准
- FZ纺织行业标准
- FZ/T90102-1999 经编机提花链节术语和符号
- FZ/T54052-2012 有色涤纶牵伸单丝
- FZ/T54056-2012 超高分子量聚乙烯 碳纳米管长丝
- FZ/T42010-2017 粗规格生丝
- FZ/T01041-2014 绒毛织物 绒毛长度和绒毛高度的测定
- FZ/T52055-2019 有色聚乙烯/聚丙烯(PE/PP)复合短纤维
- FZ/T90108-2010 棉纺设备网络管理通信接口和规范
- FZ/T13028—2013 聚苯硫醚纤维(中长型)本色布
- FZ/T14046-2019 涤纶氨纶弹力印染布
- FZ/T42014-2014 桑蚕丝/羊毛混纺绢丝
- FZ/T64067-2019 双面机织粘合衬
- FZ-T01092-1999 机织物结构分析方法织物中拆下纱线捻度的测定
- F2/T12049-2015 精梳棉/罗布麻包缠纱
- FZ/T92029-2015 梳棉机盖板骨架
- FZ/T99019-2017 喷气织机数字控制系统
- 行业新闻
- 恒星币 [XLM] – 突破0.30美元后交易者应该关注这些要点
- 比特币跌破7个月支撑位,64.4%水平引发市场转向
- 以太坊(ETH)价格预测:突破3千美元大关后流入5亿美元资金,以太坊瞄准4400美元目标
- 被起诉的加密货币创始人寻求美国总统特朗普赦免
- 比特币引领市场转变;分析师本月目标看至13万美元
- 比特币在第二季度表现优于黄金和股票:CryptoRank揭示的数据
- 美国患者用Shiba Inu支付5000美元牙科账单
- 迎向Web3 发展关键机遇币安台湾链接世界国际峰会圆满落幕
- 卡尔达诺(ADA)突破关键阻力位,分析师设定价格目标
- Worldcoin价格维持在趋势线上方,多头瞄准1.32美元
- TRON (TRX) 价格预测:杯柄形态突破确认,下一目标位锁定0.38美元
- PEPE突破1300关口,多头放量推高价格
- MemeCore在最新上市和投资者支持下飙升85%
- 比特币在11.7万美元上方盘整,多头瞄准下一波突破
- PENGU引领Meme币反弹大涨30%,Snorter被看好即将爆发
网站备案号:湘ICP备2023016450号-1
