【机械行业标准(JB)】 液压隔膜式蓄能器 型式和尺寸

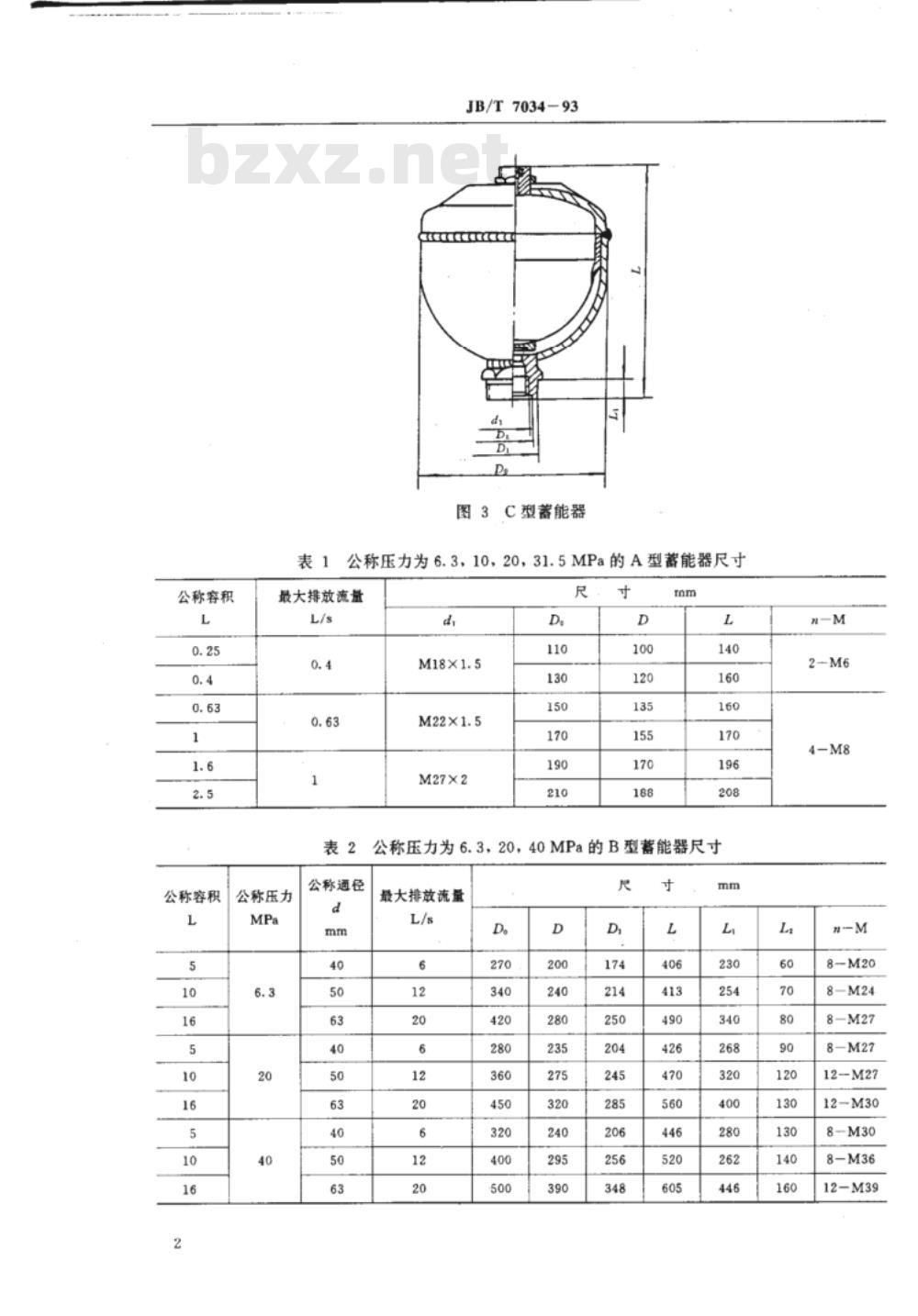

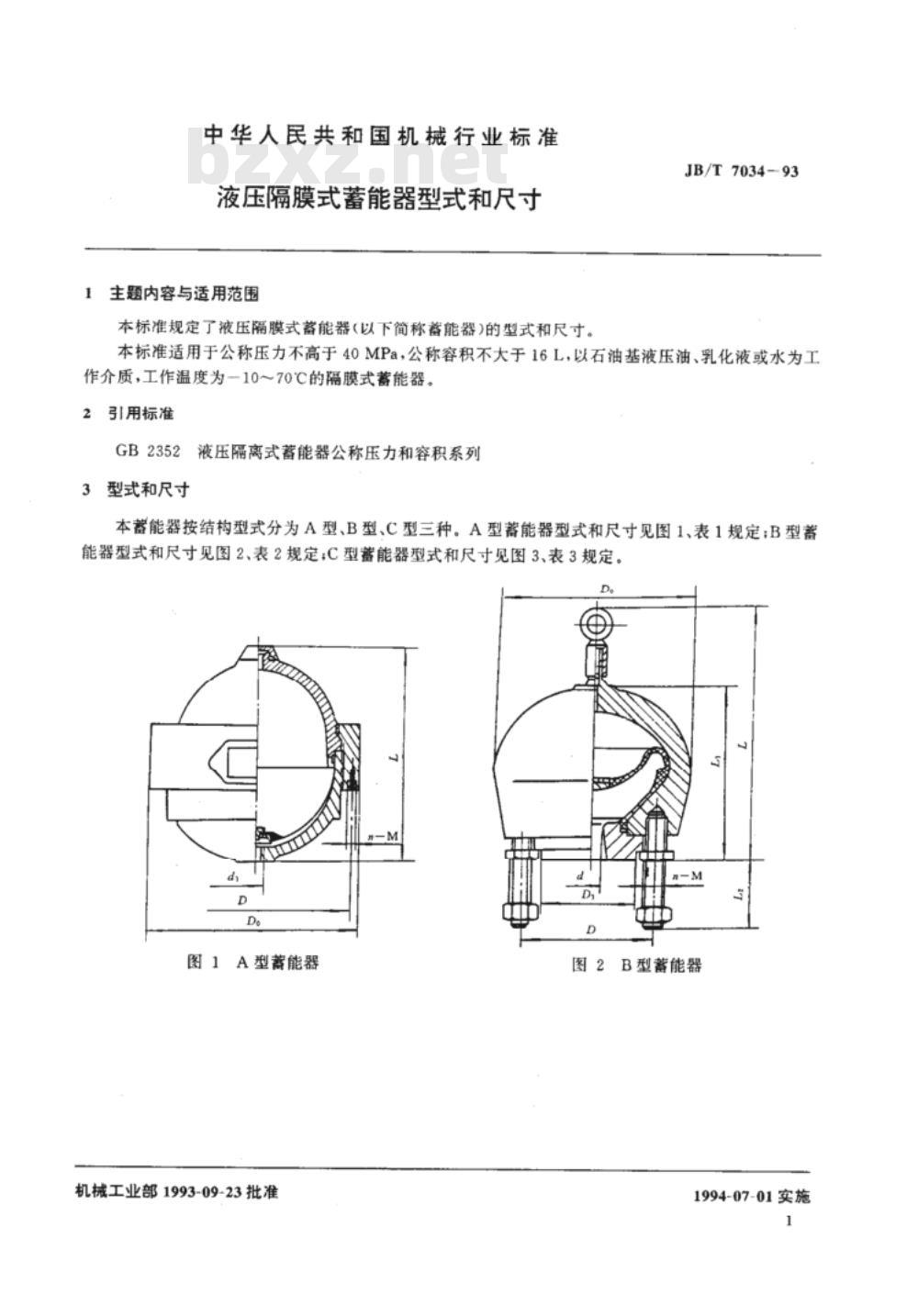

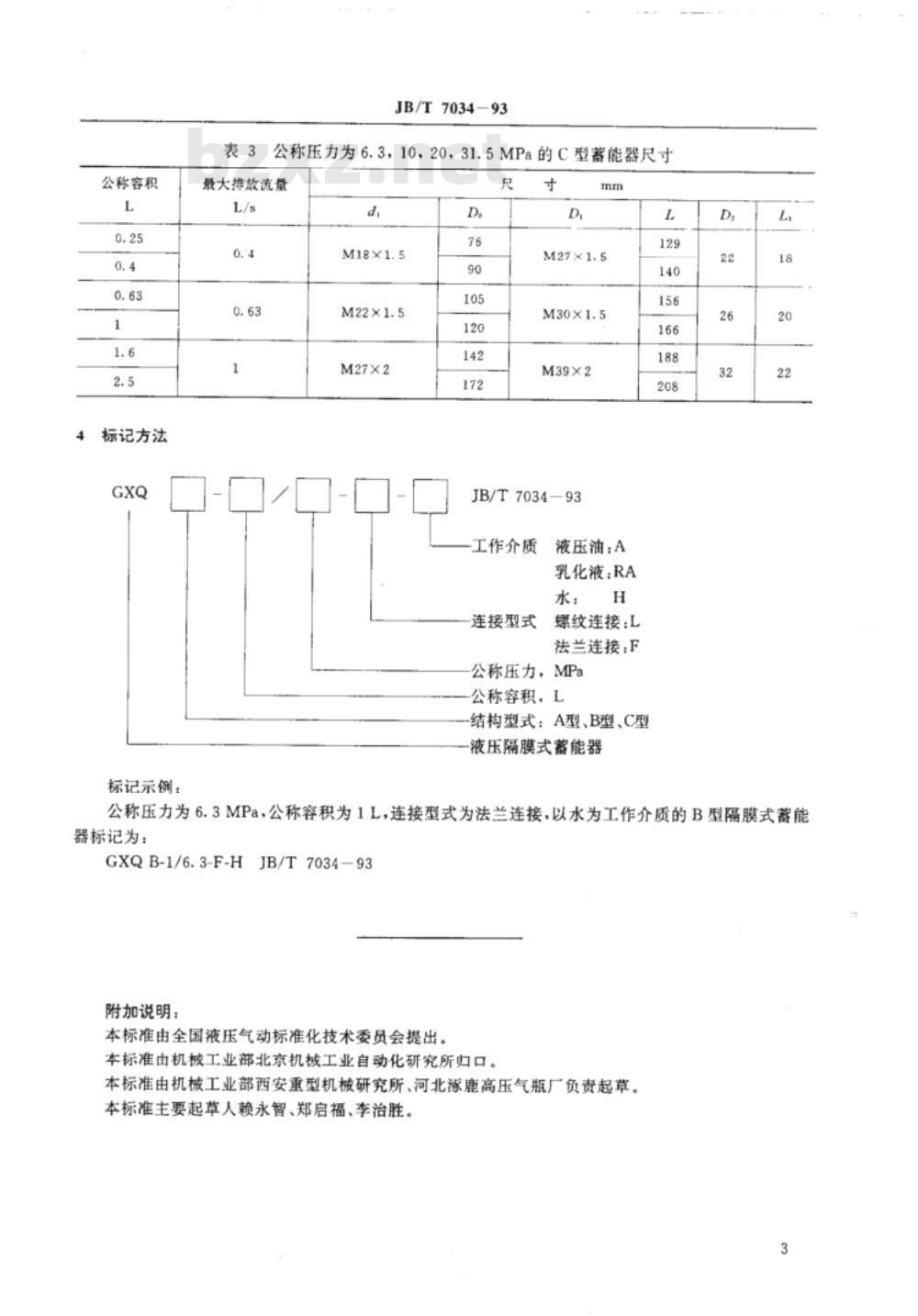

中华人民共和国机械行业标准 JB/T7034-93 液压隔膜式蓄能器型式和尺寸 发布单位：中华人民共和国机械工业部 发布日期：1993-09-23 实施日期：1994-07-01 1 主题内容与适用范围 本标准规定了液压隔膜式蓄能器（以下简称蓄能器）的型式和尺寸，适用于公称压力不高于40MPa、公称容积不大于16L，以石油基液压油、乳化液或水为工作介质，工作温度为-10～70℃的隔膜式蓄能器。 2 引用标准 GB 2352 液压隔离式蓄能器公称压力和容积系列 3 型式和尺寸 本蓄能器按结构型式分为A型、B型、C型三种： - A型蓄能器的型式和尺寸见图1、表1。 - B型蓄能器的型式和尺寸见图2、表2。 - C型蓄能器的型式和尺寸见图3、表3。 表1 A型蓄能器尺寸与最大排放流量 公称压力（MPa）：6.3, 10, 20, 31.5 公称容积（L）：0.25, 0.4, 0.63, 1.6, 2.5 最大排放流量（L/s）：0.4, 0.63 通径d（mm）：40, 50, 63 螺纹连接d1：M18×1.5, M22×1.5, M27×2 直径D（mm）：110, 130, 150 长度L（mm）：140, 160, 160, 170, 196, 208 表2 B型蓄能器尺寸与最大排放流量 公称压力（MPa）：6.3, 20, 40 公称容积（L）：5, 10, 16 最大排放流量（L/s）：6, 12, 20 直径D（mm）：200, 240, 280, 235, 275, 320, 240, 295, 390 长度L（mm）：406, 413, 490, 426, 470, 560, 446, 520, 605 螺纹n-M：2-M6, 4-M8, 8-M20, 8-M24, 8-M27, 12-M27, 12-M30, 8-M30, 8-M36, 12-M39 表3 C型蓄能器尺寸与最大排放流量 公称压力（MPa）：6.3, 10, 20, 31.5 公称容积（L）：0.4, 0.63, 1 通径d（mm）：M18×1.5, M22×1.5, M27×2 直径D（mm）：76, 90, 105, 120, 142, 172 长度L（mm）：129, 140, 156, 166, 188, 208 4 标记方法 工作介质：液压油（A）、乳化液（RA）、水（H） 连接型式：螺纹连接（L）、法兰连接（F） 结构型式：A型、B型、C型 示例：公称压力为6.3MPa，公称容积1L，法兰连接，水为工作介质的B型隔膜式蓄能器标记为 GXQB-1/6.3-F-H JB/T7034-93 附注 本标准由全国液压气动标准化技术委员会提出，由机械工业部北京机械工业自动化研究所归口，起草单位包括机械工业部西安重型机械研究所、河北涿鹿高压气瓶厂，主要起草人赖永智、郑启福、李治胜。标准由机械工业部机械标准化研究所出版发行，版权所有，不得翻印。
