【JT交通运输标准】 交通运输信息系统数据字典编制规范

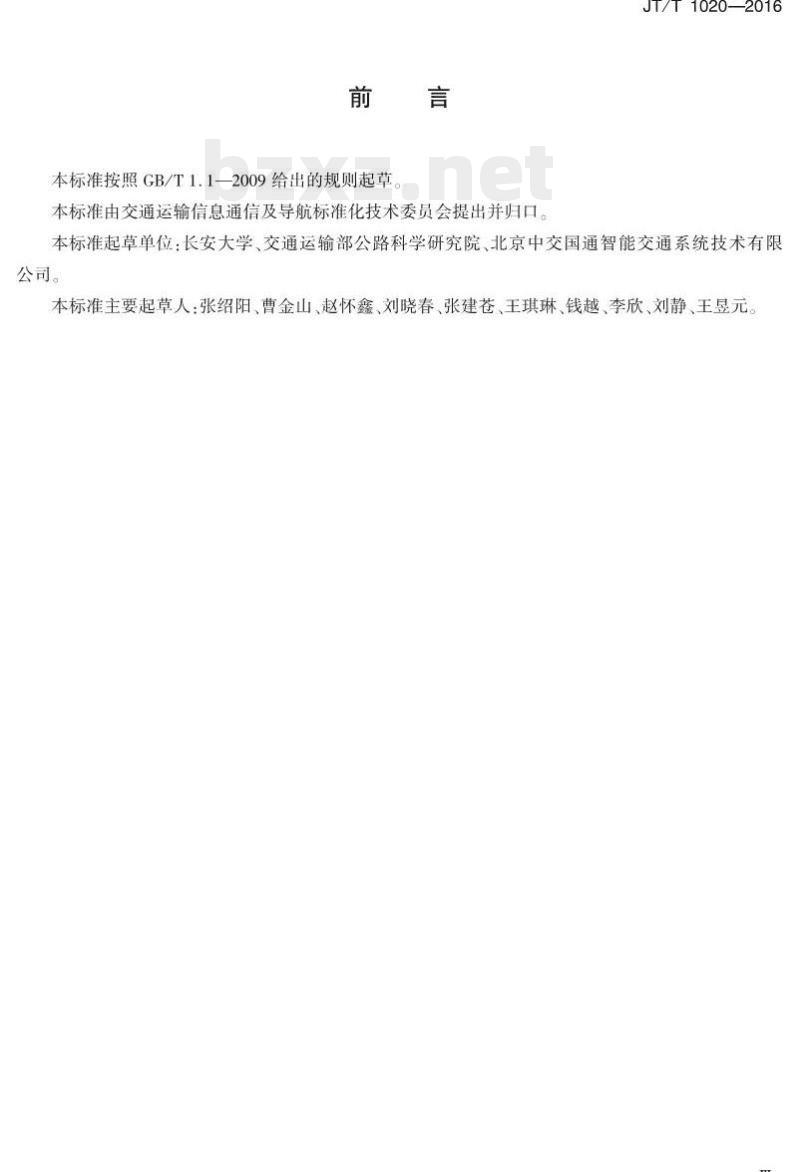

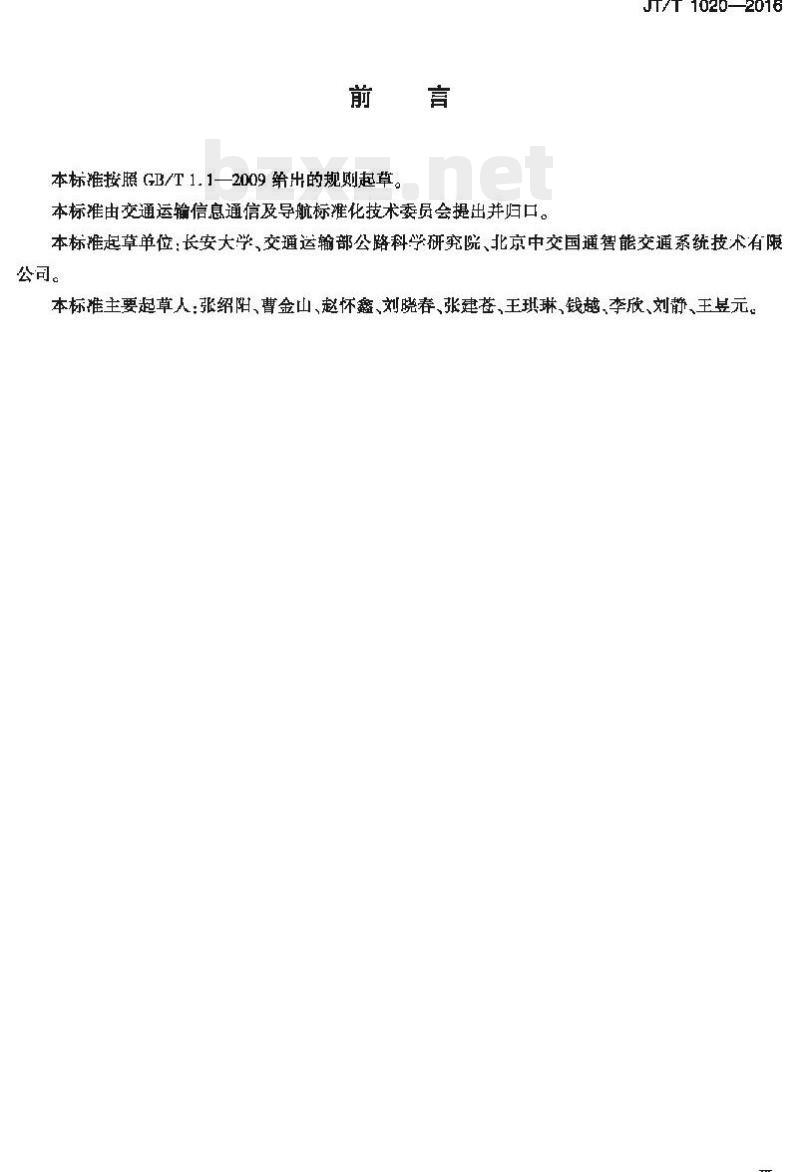

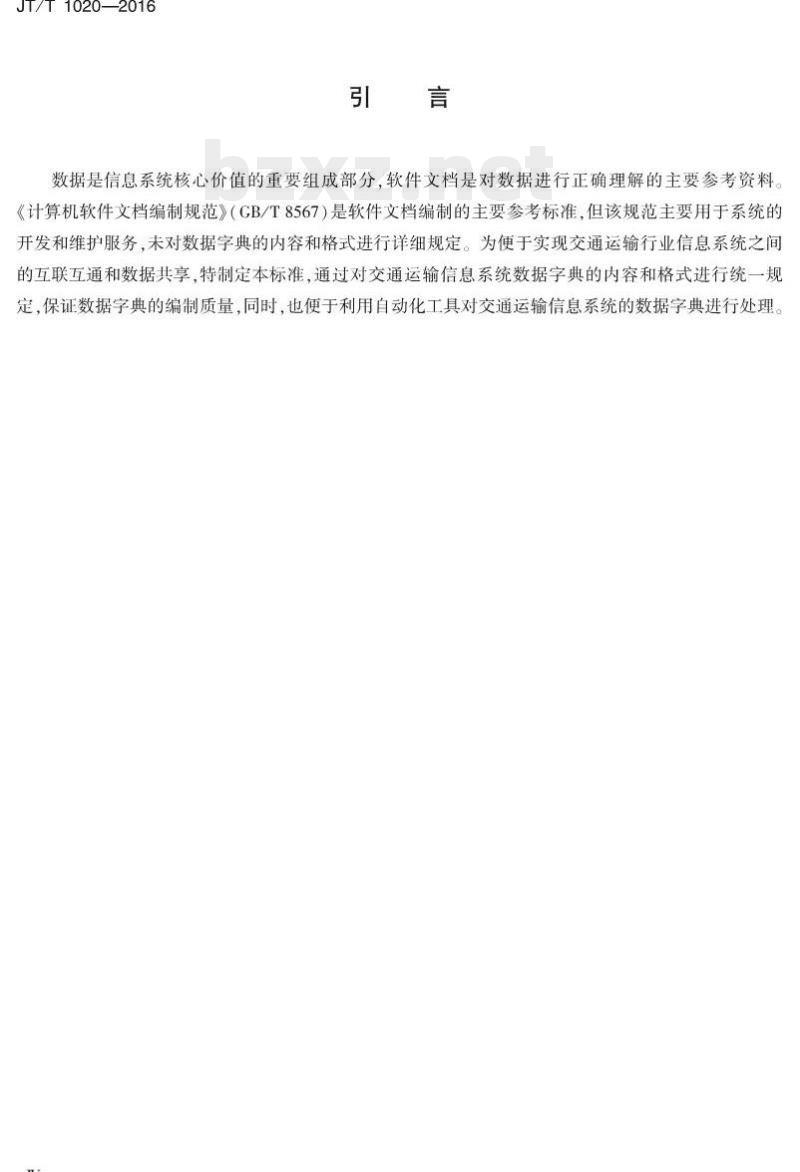

JT/T1020—2016 交通运输信息系统数据字典编制规范 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。 本标准起草单位：长安大学、交通运输部公路科学研究院、北京中交国通智能交通系统技术有限公司。 本标准主要起草人：张绍阳、曹金山、赵怀鑫、刘晓春、张建苍、王琪琳、钱越、李欣、刘静、王昱元。 引言 数据是信息系统核心价值的重要组成部分，软件文档是对数据进行正确理解的主要参考资料。《计算机软件文档编制规范》（GB/T 8567）是软件文档编制的主要参考标准，但该规范主要用于系统的开发和维护服务，未对数据字典的内容和格式进行详细规定。为便于实现交通运输行业信息系统之间的互联互通和数据共享，特制定本标准，通过对交通运输信息系统数据字典的内容和格式进行统一规定，保证数据字典的编制质量，同时也便于利用自动化工具对交通运输信息系统的数据字典进行处理。 1 范围 本标准规定了交通运输信息系统数据字典的内容、域含义及填写要求，以及数据字典文档编制要求。本标准适用于以共享交换为目的的交通运输信息系统数据字典文档的编制。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2260 GB/T 8567-2006 JT/T 1058 3 术语和定义 3.1 信息系统数据字典 (Information system data dictionary)：在信息系统开发过程中，存储数据的含义、来源、组织方式、用途、格式以及与其他数据的关系等信息的文档。通常包括数据项的说明、数据结构、数据流、数据存储、处理过程等内容。 3.2 交通运输信息系统数据字典 (Data dictionary for transportation information system)：交通运输信息系统的数据字典。本标准中特指交通运输信息系统数据库的数据字典。 3.3 数据项 (Data item)：数据字典中具有独立含义的最小数据单位。 4 编制总则 交通运输信息系统数据字典编制应遵循以下原则： a) 参考标准，制定有据。在编制过程中，数据项的定义需遵守国家和交通运输行业相关数据标准，包括数据元、数据字典、代码和编码标准等； b) 切合实际，简洁实用。数据字典的编制应站在系统开发和维护角度、共享和交换角度进行编制，内容应实用、简洁、准确； c) 及时更新，保证一致。若系统需求和设计发生变更，应及时更新数据字典，保证数据字典和最终实现的一致性。 5 数据字典内容、域含义及填写要求 5.1 数据字典内容 5.1.1 交通运输信息系统数据字典的内容应包括： a) 数据字典基本信息； b) 数据库基本信息； c) 数据表清单； d) 数据表结构定义。 5.1.2 交通运输信息系统数据字典的内容宜包括： a) 值域代码清单表； b) 自定义数据类型说明； c) 用户自定义代码表。 5.2 数据字典基本信息域含义及填写要求 见表1。 表1 数据字典基本信息域含义及填写要求 序号 | 域名 | 名称 | 数据类型 | 格式 | 必填项 | 备注 1 | DictDate | 编写日期 | 日期型 | YYYYMMDD | 是 | 数据字典编写日期 2 | DictAuthor | 编写人 | 字符型 | 文本 | 是 | 数据字典编写人姓名，用逗号分隔 3 | DictCheckDate | 审核日期 | 日期型 | YYYYMMDD | 是 | 审核日期 4 | DictChecker | 审核人 | 字符型 | 文本 | 是 | 数据字典审核人姓名 5 | DictVersion | 版本 | 字符型 | 文本 | 是 | 数据字典版本号，例如v3.1 6 | DictCont | 内容描述 | 文本型 | 文本 | 是 | 对编写或变更内容的简要描述 注：YYYYMMDD是由8位数字组成的字符串。 5.3 数据库基本信息域含义及填写要求 见表2。 表2 数据库基本信息域含义及填写要求 序号 | 域名 | 名称 | 数据类型 | 格式 | 必填项 | 备注 1 | DBName | 数据库名称 | 字符型 | 文本 | 是 | 数据库的名称 2 | DBDescription | 数据库中文说明 | 字符型 | 文本 | 是 | 数据库的中文简要说明 3 | DBNumber | 数据库编号 | 字符型 | 文本 | 是 | 数据库的编号，编号规则见图1 4 | DBMS_Type | 数据库管理系统类型代码 | 字符型 | 文本 | 是 | 数据库管理系统类型代码，见表3 5 | DBMS_Version | 数据库管理系统版本 | 字符型 | 文本 | 是 | 数据库管理系统的版本 6 | ProjName | 建设项目名称 | 字符型 | 文本 | 否 | 数据库所属的建设项目名称 7 | AppSystem | 系统名称 | 字符型 | 文本 | 否 | 数据库所属的信息系统的名称 8 | DevpComp | 开发单位 | 字符型 | 文本 | 是 | 设计和开发单位的名称 9 | ConsComp | 建设单位 | 字符型 | 文本 | 是 | 数据库的建设单位 10 | ManaComp | 管理维护单位 | 字符型 | 文本 | 是 | 数据库的管理和维护单位 11 | SurpComp | 监理单位 | 字符型 | 文本 | 是 | 数据库的监理单位 图1 数据库编号规则 数据库编号格式包含：数据库所属省份代码（按照GB/T 2260规定取6位行政区划代码）；数据库所属业务领域代码（按照JT/T 1058给出的业务领域缩写规则，用两位字符表示）；数据库管理系统类型代码（用两位数字表示，见表3）；数据库顺序号（用两位数字表示，由各省（自治区、直辖市）交通运输科技部门或信息化主管部门给出）。 表3 数据库管理系统类型代码 代码 | 名称 01 | Oracle 02 | Microsoft SQL Server 03 | DB2 04 | Sybase 05 | MySQL 06 | Informix 07 | KingBase 08 | OpenBase 注：用户可以使用类型代码80~99自行扩充。 5.4 数据表清单域含义及填写要求 见表4。 表4 数据表清单域含义及填写要求 序号 | 域名 | 名称 | 数据类型 | 格式 | 必填项 | 备注 1 | DBName | 数据库名称 | 字符型 | 文本 | 是 | 数据库的英文名称 2 | TableName | 数据表名称 | 字符型 | 文本 | 是 | 数据表的英文名称 3 | TableCName | 中文名称 | 字符型 | 文本 | 是 | 数据表的中文含义 4 | TableDescription | 功能介绍 | 文本型 | 文本 | 是 | 数据表的功能简介 5 | IsExchange | 是否共享交换 | 布尔型 | 1/0 | 否 | 初步设计文件规定的该数据表的用途，1-是，0-否，默认为0 6 | RefSDName | 参照标准名称 | 字符型 | 文本 | 否 | 字段参照的主要标准名称 7 | TriggerInfo | 触发器描述 | 文本型 | 文本 | 否 | 多个触发器的集中描述 8 | IndexInfo | 索引描述 | 文本型 | 文本 | 否 | 多索引的集中描述 5.5 数据表结构定义域含义及填写要求 见表5。 表5 数据表结构定义域含义及填写要求 序号 | 域名 | 名称 | 数据类型 | 格式 | 必填项 | 备注 1 | TableName | 表名 | 2 | FieldName | 字段名 | 3 | FieldCName | 中文名称 | 4 | FieldTypeFormat | 字段类型格式 | 5 | FieldScope | 字段范围 | 6 | FieldUnit | 字段单位 | 7 | IsExchange | 是否共享交换 | 8 | DEId | | 9 | IsNull | | 10 | IsPrimaryKey | | 11 | IsForeignKey | | 12 | FKTable | | 13 | DefaultValue | | 14 | Memo | |
