【JT交通运输标准】 长江航运信息系统数据交换共享规范

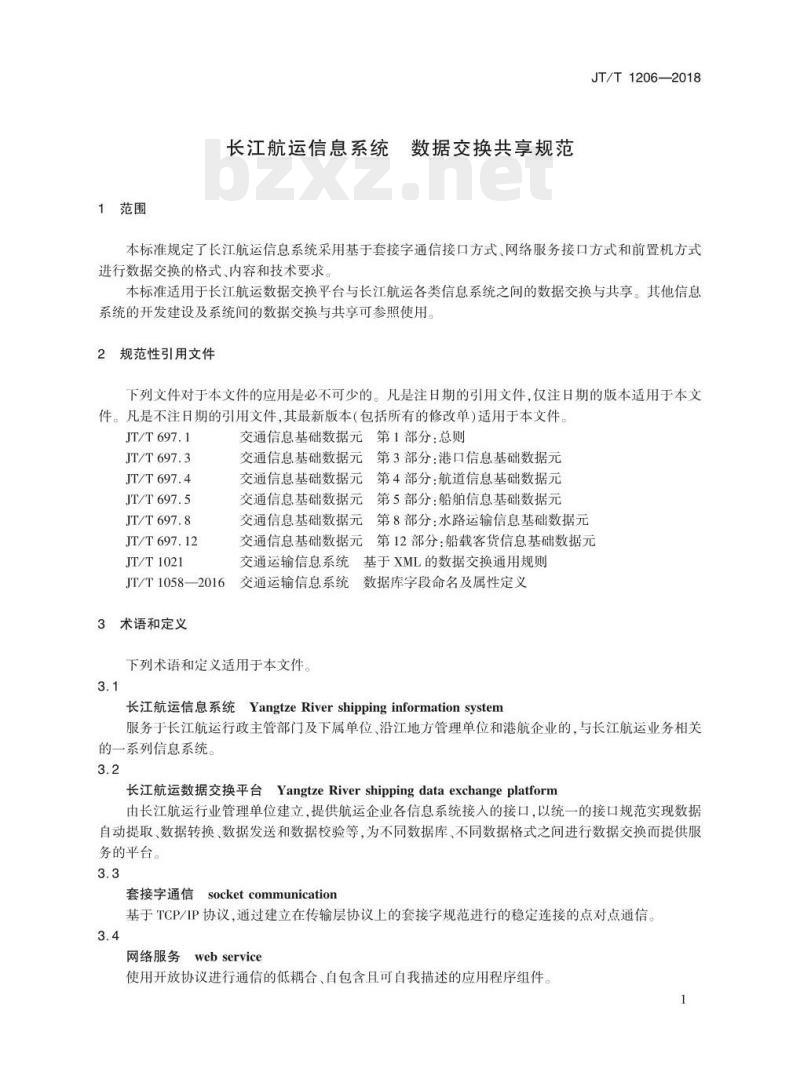

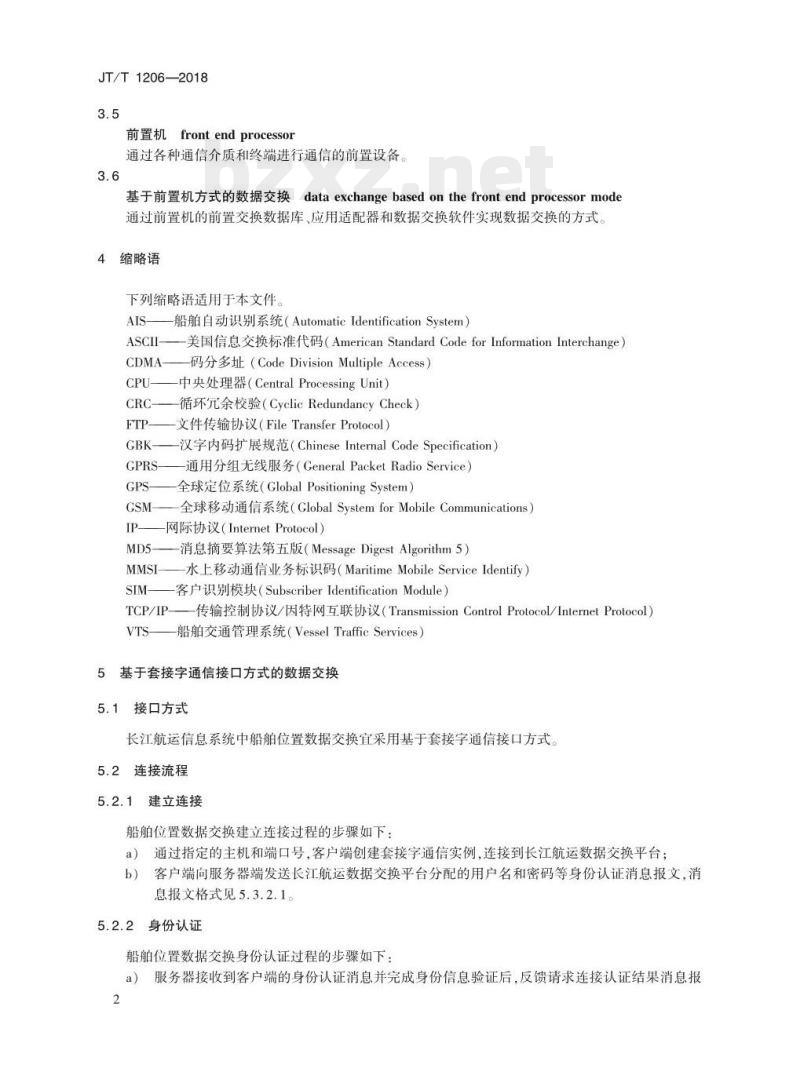

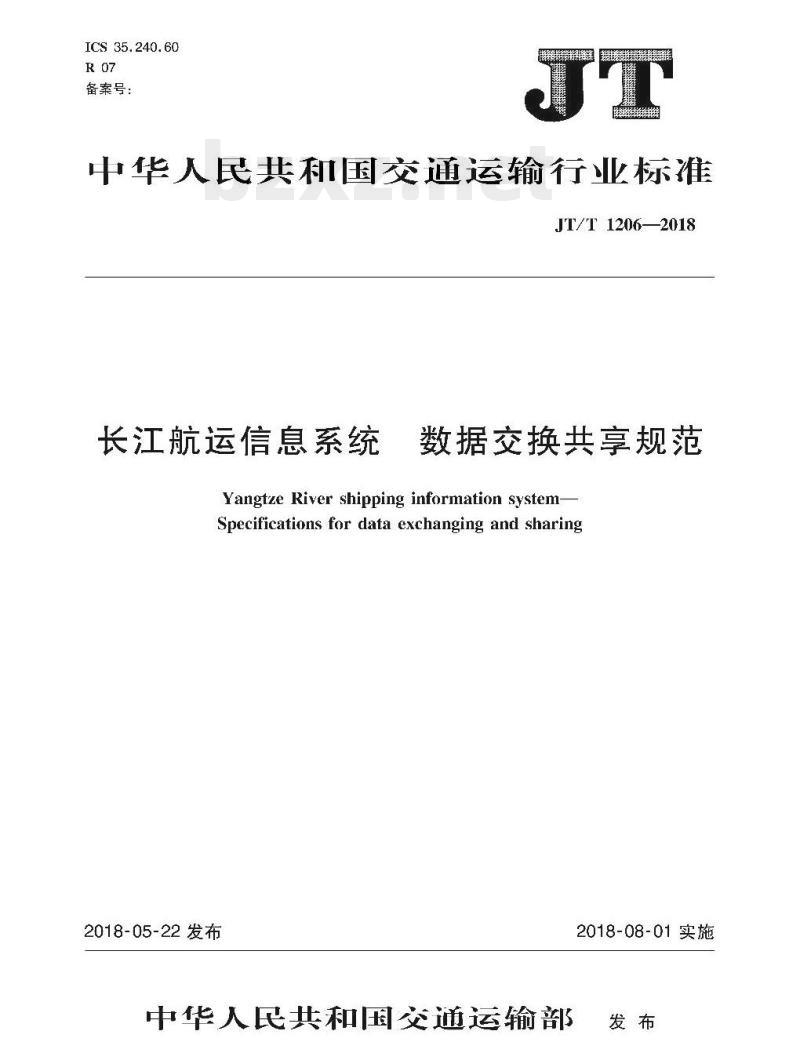

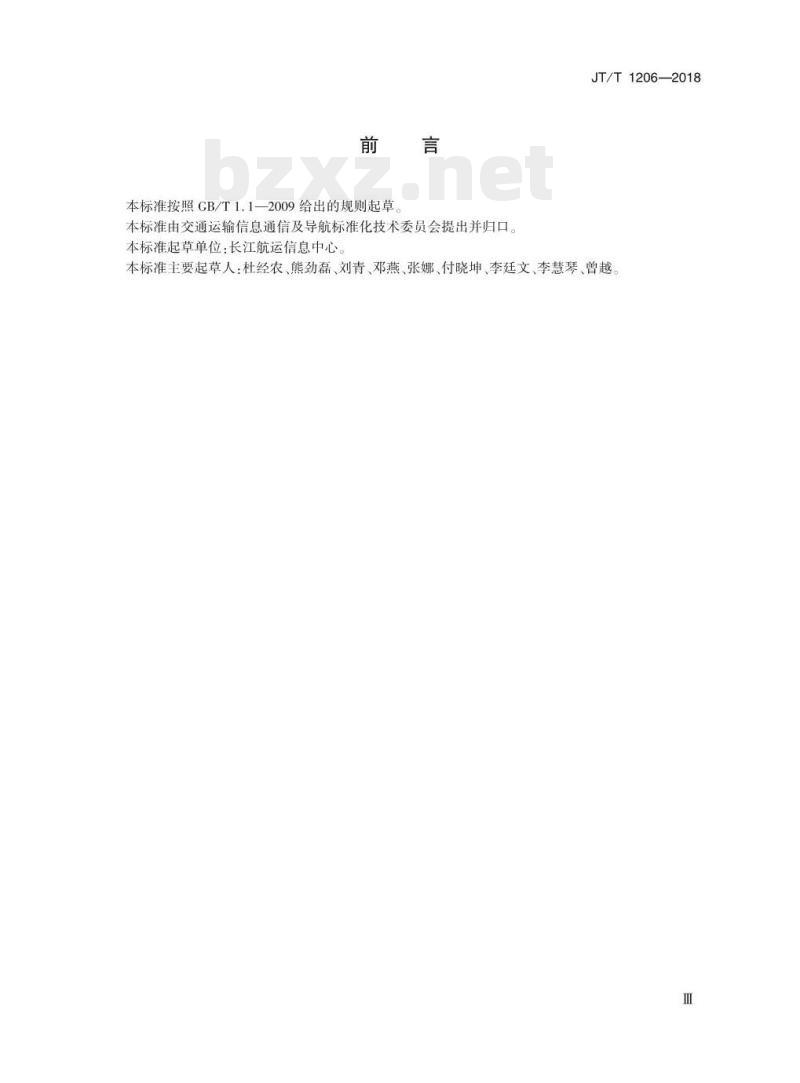

中华人民共和国交通运输行业标准 JT/T1206—2018 长江航运信息系统 数据交换共享规范 发布日期：2018-05-22 实施日期：2018-08-01 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由交通运输信息通信及导航标准化技术委员会提出并归口。本标准起草单位：长江航运信息中心。本标准主要起草人：杜经农、熊劲磊、刘青、邓燕、张娜、付晓坤、李廷文、李慧琴、曾越。 1 范围 本标准规定了长江航运信息系统采用基于套接字通信接口方式、网络服务接口方式和前置机方式进行数据交换的格式、内容和技术要求。本标准适用于长江航运数据交换平台与长江航运各类信息系统之间的数据交换与共享。其他信息系统的开发建设及系统间的数据交换与共享可参照使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 - JT/T 697.1 交通信息基础数据元 第1部分：总则 - JT/T 697.3 交通信息基础数据元 第3部分：港口信息基础数据元 - JT/T 697.4 交通信息基础数据元 第4部分：航道信息基础数据元 - JT/T 697.5 交通信息基础数据元 第5部分：船舶信息基础数据元 - JT/T 697.8 交通信息基础数据元 第8部分：水路运输信息基础数据元 - JT/T 697.12 交通信息基础数据元 第12部分：船载客货信息基础数据元 - JT/T 1021 交通运输信息系统基于XML的数据交换通用规则 - JT/T 1058 交通运输信息系统数据库学段命名及属性定义 3 术语和定义 下列术语和定义适用于本文件。 3.1 长江航运信息系统 (Yangtze River shipping information system)：服务于长江航运行政主管部门及下属单位、沿江地方管理单位和港航企业的，与长江航运业务相关的一系列信息系统。 3.2 长江航运数据交换平台 (Yangtze River shipping data exchange platform)：由长江航运行业管理单位建立，提供航运企业各信息系统接入的接口，以统一的接口规范实现数据自动提取、数据转换、数据发送和数据校验等，为不同数据库、不同数据格式之间进行数据交换而提供服务的平台。 3.3 套接字通信 (socket communication)：基于TCP/IP协议，通过建立在传输层协议上的套接字规范进行的稳定连接的点对点通信。 3.4 网络服务 (web service)：使用开放协议进行通信的低耦合自包含且可自我描述的应用程序组件。 3.5 前置机 (frontend processor)：通过各种通信介质和终端进行通信的前置设备。 3.6 基于前置机方式的数据交换 (data exchange based on the frontend processor mode)：通过前置机的前置交换数据库、应用适配器和数据交换软件实现数据交换的方式。 4 缩略语 下列缩略语适用于本文件。 - AIS：船舶自动识别系统 (Automatic Identification System) - ASCII：美国信息交换标准代码 (American Standard Code for Information Interchange) - CDMA：码分多址 (Code Division Multiple Access) - CPU：中央处理器 (Central Processing Unit) - CRC：循环冗余校验 (Cyclic Redundancy Check) - FTP：文件传输协议 (File Transfer Protocol) - GBK：汉字内码扩展规范 (Chinese Internal Code Specification) - GPRS：通用分组无线服务 (General Packet Radio Service) - GPS：全球定位系统 (Global Positioning System) - GSM：全球移动通信系统 (Global System for Mobile Communications) - IP：网际协议 (Internet Protocol) - MD5：消息摘要算法第五版 (Message Digest Algorithm 5) - MMSI：水上移动通信业务标识码 (Maritime Mobile Service Identity) - SIM：客户识别模块 (Subscriber Identification Module) - TCP/IP：传输控制协议/因特网互联协议 (Transmission Control Protocol/Internet Protocol) - VTS：船舶交通管理系统 (Vessel Traffic Services) 5 基于套接字通信接口方式的数据交换 5.1 接口方式 长江航运信息系统中船舶位置数据交换宜采用基于套接字通信接口方式。 5.2 连接流程 5.2.1 建立连接 船舶位置数据交换建立连接过程的步骤如下： a) 通过指定的主机和端口号，客户端创建套接字通信实例，连接到长江航运数据交换平台； b) 客户端向服务器端发送长江航运数据交换平台分配的用户名和密码等身份认证消息报文。 5.2.2 身份认证 服务器接收到客户端的身份认证消息并完成身份信息验证后，反馈请求连接认证结果消息； a) 若通过认证，向客户端发送船舶位置数据； b) 若未通过认证，则断开连接。 5.2.3 数据接收 客户端接收到服务器发送的二进制格式船舶位置数据报文后，按照5.4中的报文规范对二进制数据转换后，进行数据接收和处理。 5.2.4 关闭连接 数据交换完成后，未收到维持连接的心跳数据包或客户端自主请求关闭连接，服务器端应关闭连接，监听另一请求。 5.3 报文格式 5.3.1 报文结构 通信协议结构包括协议头、协议体和协议尾。具体参数如下： - 协议头：包含报文起始标志（约定以“0xEAEA”为固定标志）、报文长度（2字节，short）、命令字（2字节，short，用于标识协议功能）、序号（1字节，byte，含流水号、主版本号及次版本号）、版本号（1字节，byte）。 - 协议体：包含协议头、协议体与协议尾之间的数据体。 - 协议尾：校验位（2字节，short，采用CRC-16校验，校验内容为除校验位外的所有部分）。 协议中，协议头、协议体与协议尾之间以冒号（：）为分隔符，通信数据体中的字段以逗号（，）为分隔符。字符编码采用ASCII（英文）和GBK（中文），分隔符采用半角编码。 命令字定义： - 0xD1：CONNECT (请求连接) - 0x81：CONNECT_RESP (请求连接反馈) - 0xD0：GPSData (定位数据共享) 5.3.2 报文体 5.3.2.1 请求连接 通过命令字 0xD1 定义。请求连接协议体格式如下： - USER：节点登录用户名 (string, 21字节) - PWD：节点登录密码 (string, 10字节，MD5哈希加密) - TIMESTAMP：客户端产生的时间戳 (int，格式为MMDDhh-mmss) 5.3.2.2 请求连接反馈 通过命令字 0x81 定义。请求连接反馈协议体格式如下： - STATUS：认证结果 (byte)，0：登录成功；1：消息结构错；2：非登录用户名；3：认证错；4：版本太高；5：该用户已登录；6：该用户已锁定；其他值：其他错误 - COMPANY：用户单位 (string, 31字节)，认证成功将返回用户单位名称 5.3.3 报文数据校验算法 报文采用CRC16循环校验算法进行数据校验。
