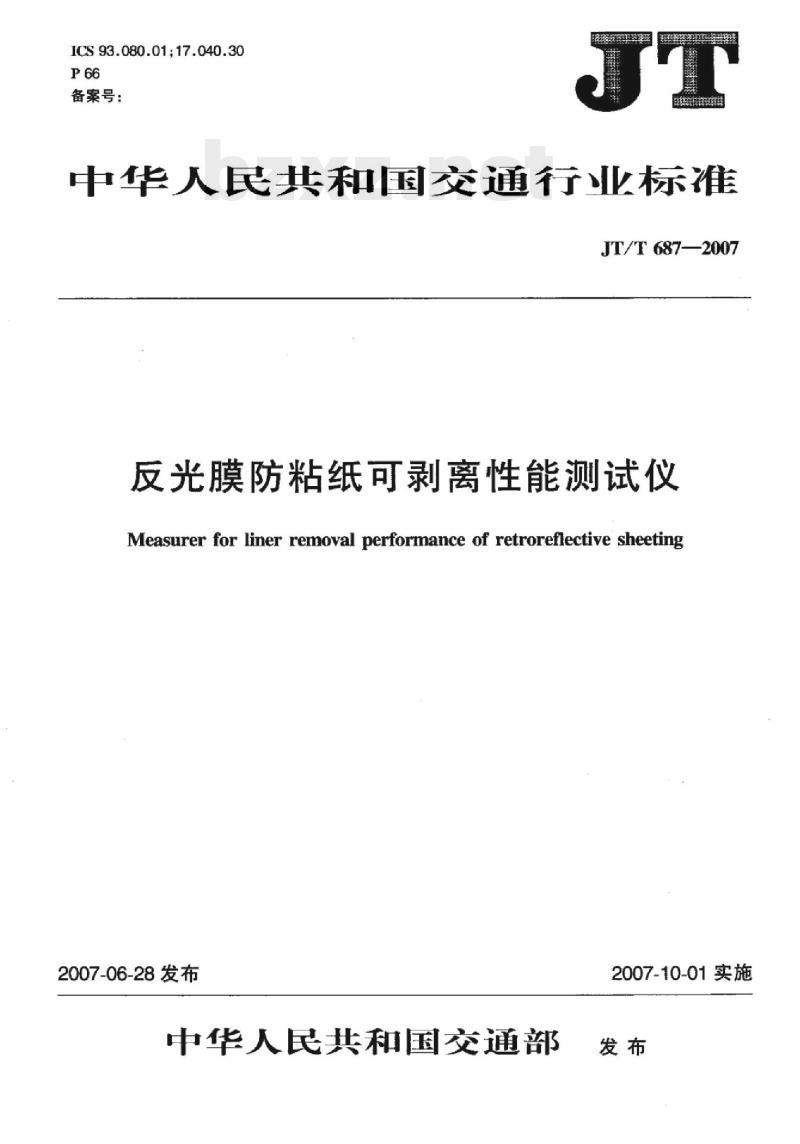

ICS93.080.01;17.040.30
备案号：
中华人民共和国交通行业标准
JT/T687—2007
反光膜防粘纸可剥离性能测试仪Measurer for liner removal performance of retroreflective sheeting2007-06-28发布
中华人民共和国交通部
2007-10-01实施

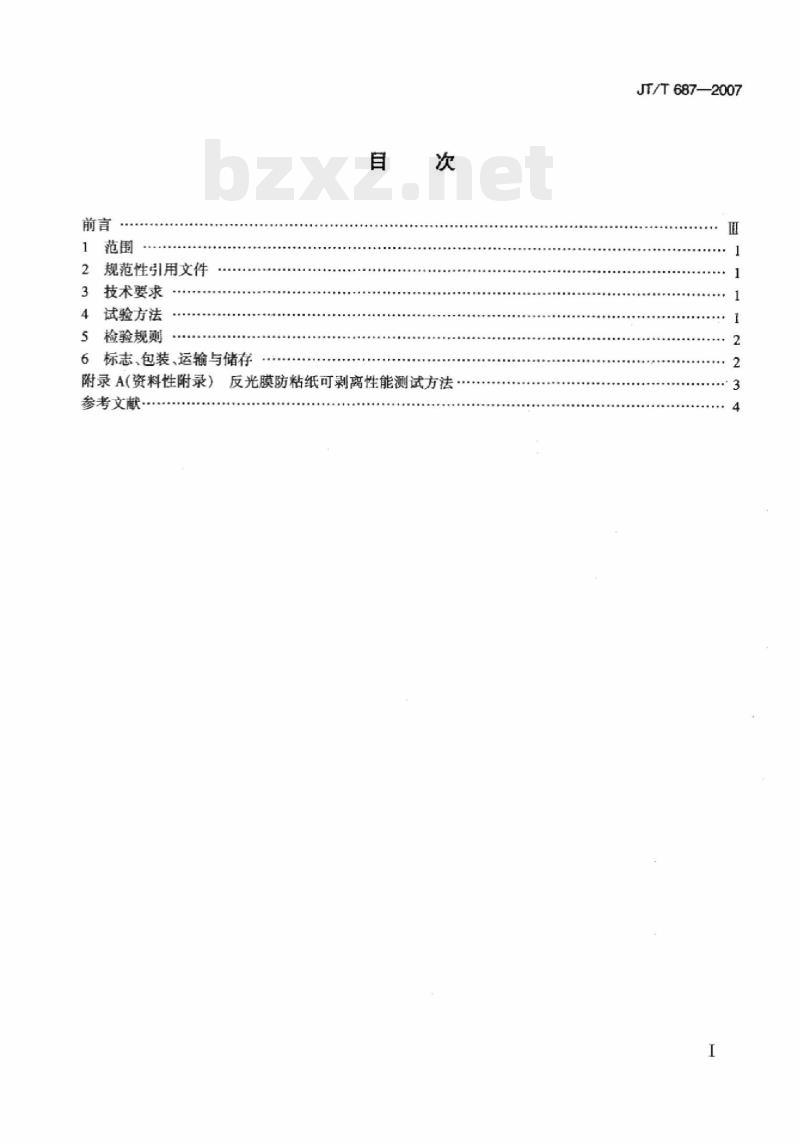

规范性引用文件
技术要求
试验方法
检验规则
6标志、包装、运输与储存
附录A(资料性附录)
参考文献
反光膜防粘纸可剥离性能测试方法JT/T687—2007

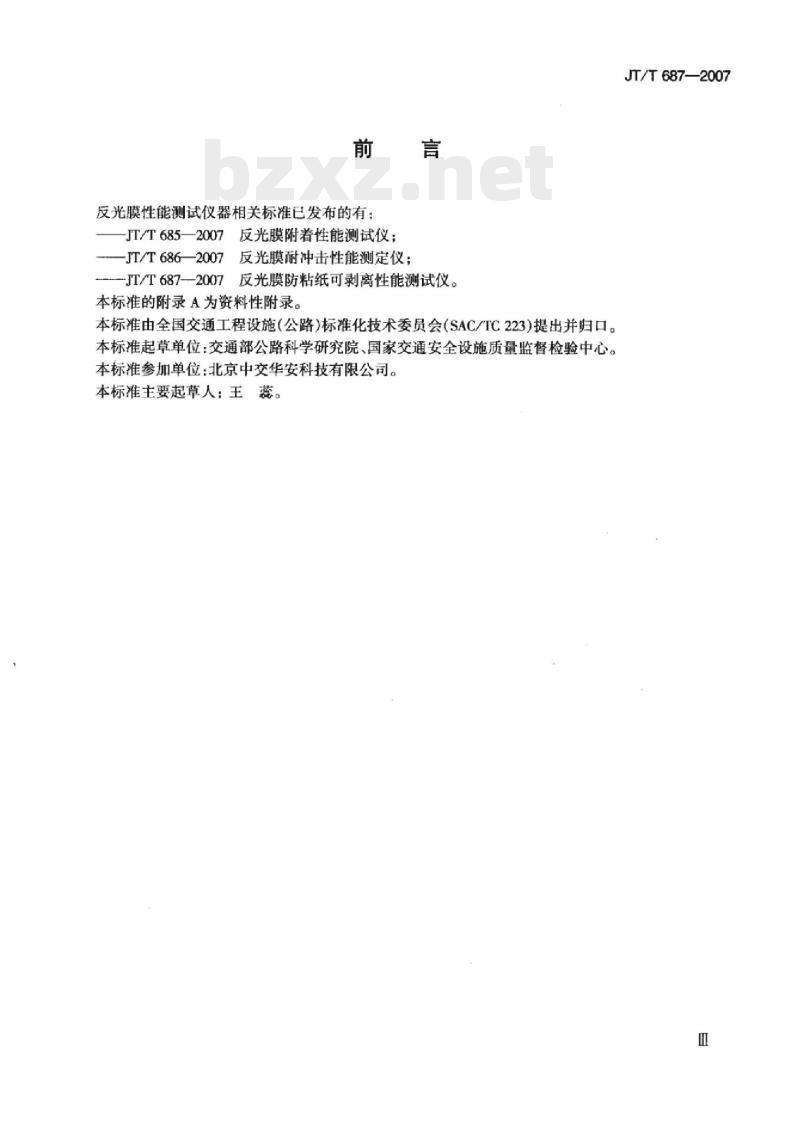

反光膜性能测试仪器相关标准已发布的有：反光膜附着性能测试仪；
JT/T685—2007
JT/T686—2007
反光膜耐冲击性能测定仪；
反光膜防粘纸可剥离性能测试仪。JT/T687-2007
本标准的附录A为资料性附录。
本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。本标准起草单位：交通部公路科学研究院、国家交通安全设施质量监督检验中心。本标准参加单位：北京中交华安科技有限公司。本标准主要起草人：王蕊。
JT/T687—2007
iiKAoNiKAca

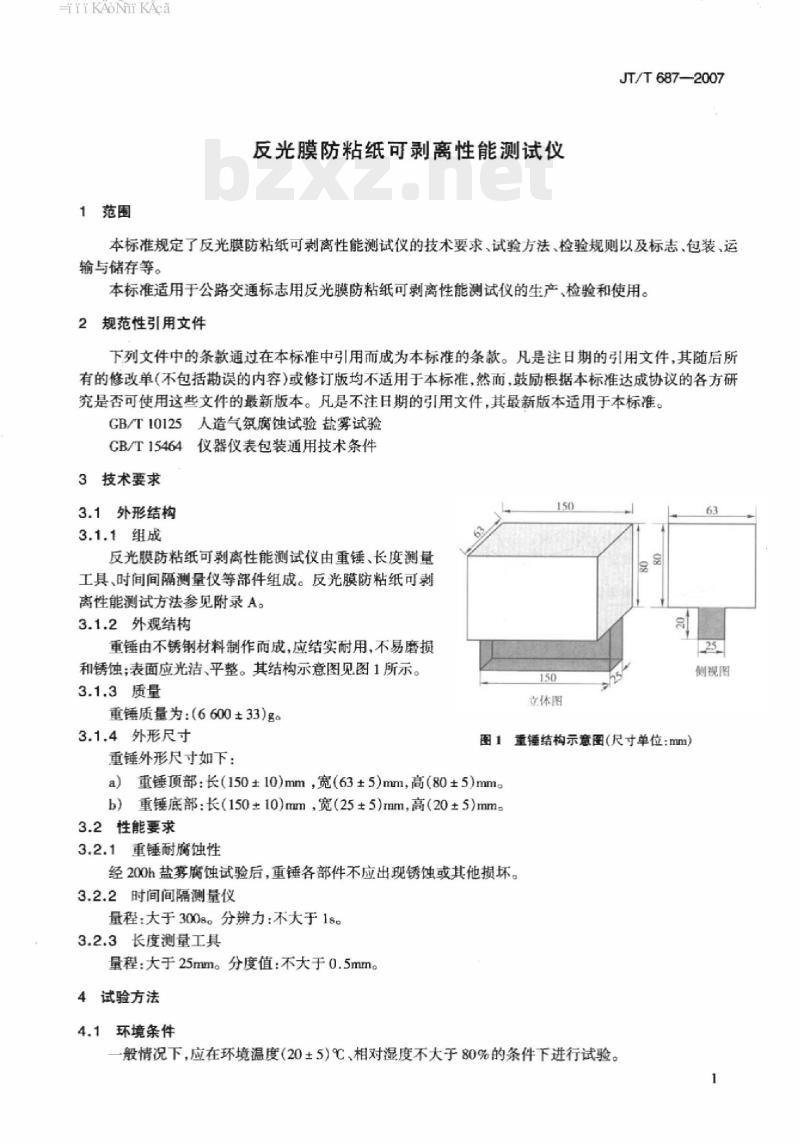

1范围
反光膜防粘纸可剥离性能测试仪JT/T6872007
本标准规定了反光膜防粘纸可剥离性能测试仪的技术要求、试验方法、检验规则以及标志、包装、运输与储存等。
本标准适用于公路交通标志用反光膜防粘纸可剥离性能测试仪的生产、检验和使用。2规范性引用文件
下列文件中的条款通过在本标准中引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T10125人造气氛腐蚀试验盐雾试验CB/T15464仪器仪表包装通用技术条件3技术要求
3.1外形结构
3.1.1组成
反光膜防粘纸可剥离性能测试仪由重锤、长度测量工具、时间间隔测量仪等部件组成。反光膜防粘纸可剥离性能测试方法参见附录A。
3.1.2外观结构
重锤由不锈钢材料制作而成，应结实耐用，不易磨损和锈蚀；表面应光洁、平整。其结构示意图见图1所示。3.1.3质量
重锤质量为：(6600±33）g。
3.1.4外形尺寸
重锤外形尺寸如下：
侧规图
立体图
图1重捶结构示意图（尺寸单位：mm）a）重锤顶部：长（150±10）mm，宽（63±5）mm，高（80±5）mm。b）重锤底部：长（150±10）mm，宽（25±5）mm，高（20±5)mmz3.2性能要求
3.2.1重锤耐腐蚀性
经200h盐募腐蚀试验后，重锤各部件不应出现锈蚀或其他损坏。3.2.2时间间隔测量仪
量程：大于3008。分辨力：不大于1s3.2.3长度测量工具
量程：大于25mm。分度值：不大于0.5mm4试验方法
4.1环境条件
一般情况下，应在环境温度（20±5）℃、相对湿度不大于80%的条件下进行试验。1
HiiKAoNhiKAca
JT/T687—2007

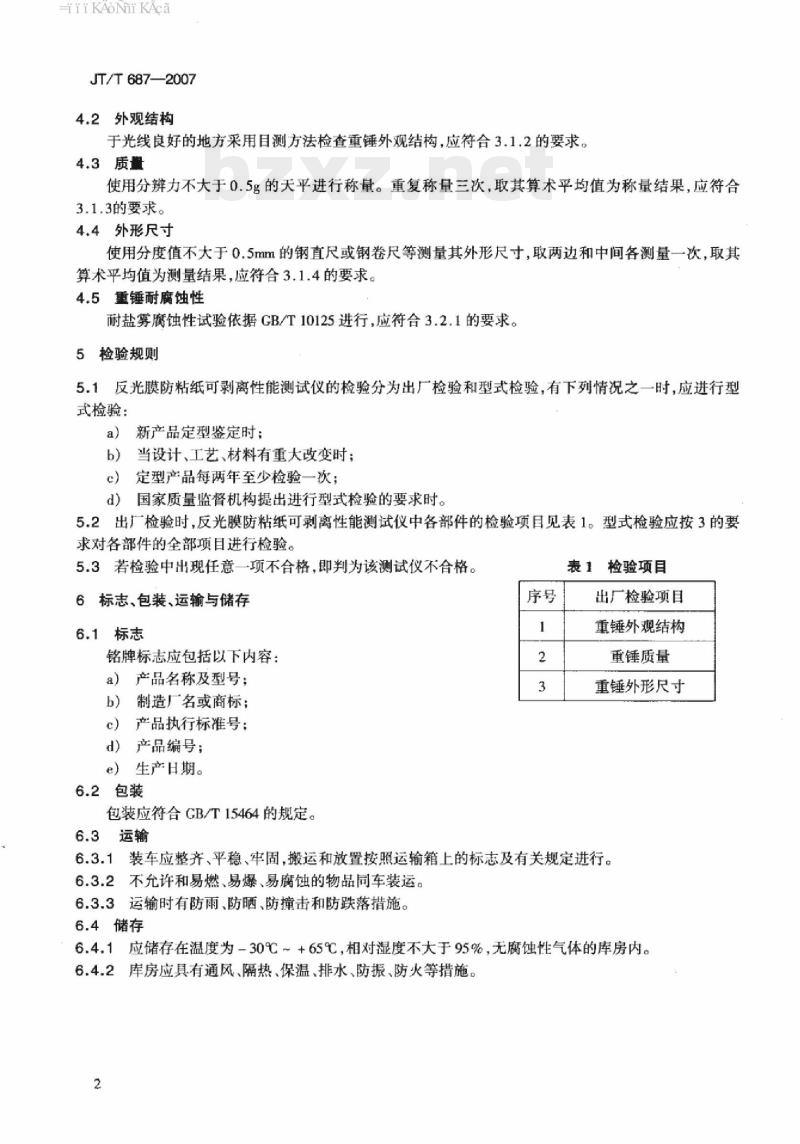

4.2外观结构
于光线良好的地方采用目测方法检查重锤外观结构，应符合3.1.2的要求。4.3质量
使用分辨力不大于0.5g的天平进行称量。重复称量三次，取其算术平均值为称量结果，应符合3.1.3的要求。
4.4外形尺寸
使用分度值不大于0.5mm的钢直尺或钢卷尺等测量其外形尺寸，取两边和中间各测量一次，取其算术平均值为测量结果，应符合3.1.4的要求。4.5重锤耐腐蚀性
耐盐雾腐蚀性试验依据CB/T10125进行，应符合3.2.1的要求。5检验规则
反光膜防粘纸可剥离性能测试仪的检验分为出厂检验和型式检验，有下列情况之一时，应进行型式检验：
a）新产品定型鉴定时：
b）当设计、工艺、材料有重大改变时：c）定型产品每两年至少检验一次；d）国家质量监督机构提出进行型式检验的要求时。5.2出检验时，反光膜防粘纸可剥离性能测试仪中各部件的检验项目见表1。型式检验应按3的要求对各部件的全部项目进行检验。5.3若检验中出现任意一项不合格，即判为该测试仪不合格。6标志、包装、运输与储存
6.1标志
铭牌标志应包括以下内容：
a）产品名称及型号：
b）制造厂名或商标；
c）产品执行标准号：
d）产品编号；
e）生产日期。免费标准下载网bzxz
6.2包装
包装应符合GB/T15464的规定。
6.3运输
表1检验项目
出厂检验项目
重锤外观结构
重锤质量
重锤外形尺寸
6.3.1装车应整齐、平稳、牢固，搬运和放置按照运输箱上的标志及有关规定进行。6.3.2不允许和易燃、易爆、易腐蚀的物品同车装运。6.3.3运输时有防雨、防晒、防撞击和防跌落措施。6.4储存
6.4.1应储存在温度为-30℃~+65℃，相对湿度不大于95%，无腐蚀性气体的库房内。6.4.2库房应具有通风、隔热、保温、排水、防振、防火等措施。2
-iiiKAoNiKAca
A.1试样
试样尺寸为25mm×150mm。
A.2测试
附录A
（资料性附录）
反光膜防粘纸可剥离性能测试方法测试前试样在温度（23±2)℃、相对湿度（50±10）%的环境下放置24h。JT/T 687--2007
测试时试样放置于水平面上，并将重锤置于试样之上，使反光膜受到17.6kPa的压力，在（70±2)℃的空间放置4h。取出反光膜，在标准测试条件下使之冷却到室温。反光膜在无需用水或其他溶剂浸湿条件下，可方便地手工剥下防粘纸。防粘纸不应有破损、撕裂或从反光膜上粘下黏合剂的痕迹。-iiiKAoNiKAca
JT/T687—2007
参考文献
2公路交通标志反光膜
[1]GB/T18833-2002
[2]JT/T279--2004公路交通标志板[3]】JJG237指针式时间间隔测量仪（试行）【4】JG238数字式时间间隔测量仪（试行）4
