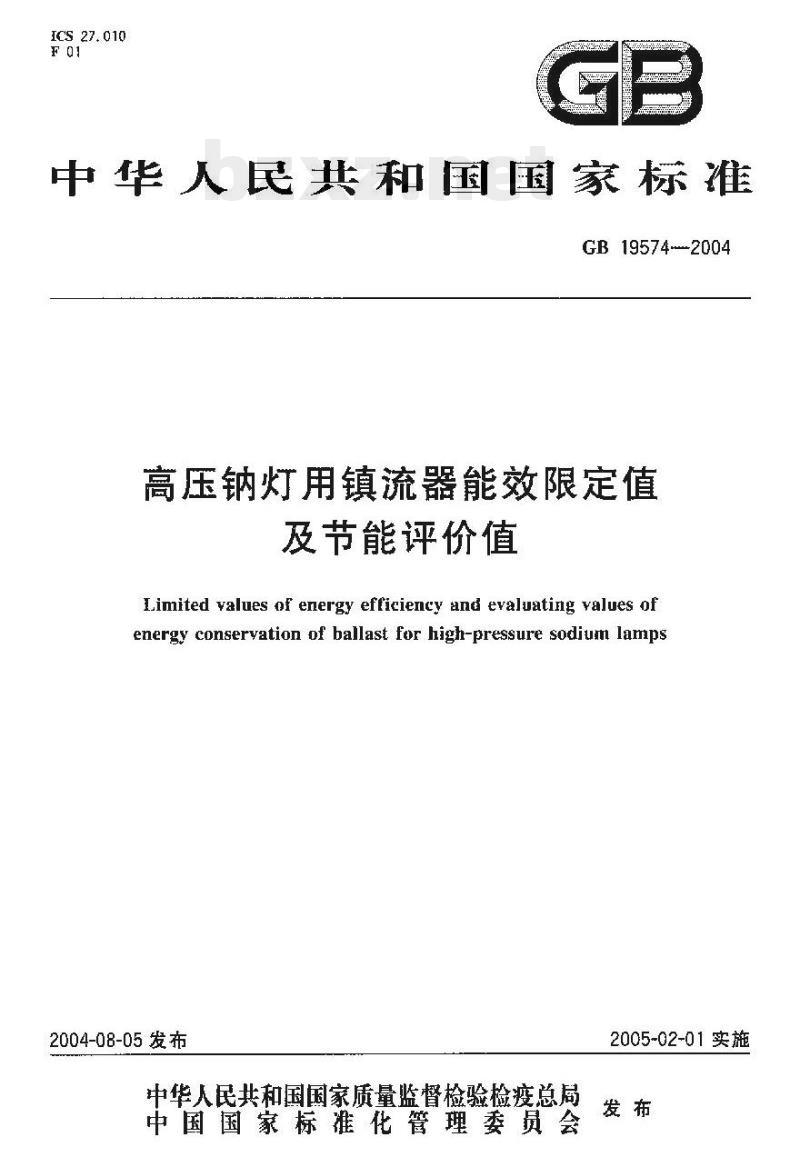

【GB国家标准】 高压钠灯用镇流器能效限定值及节能评价值

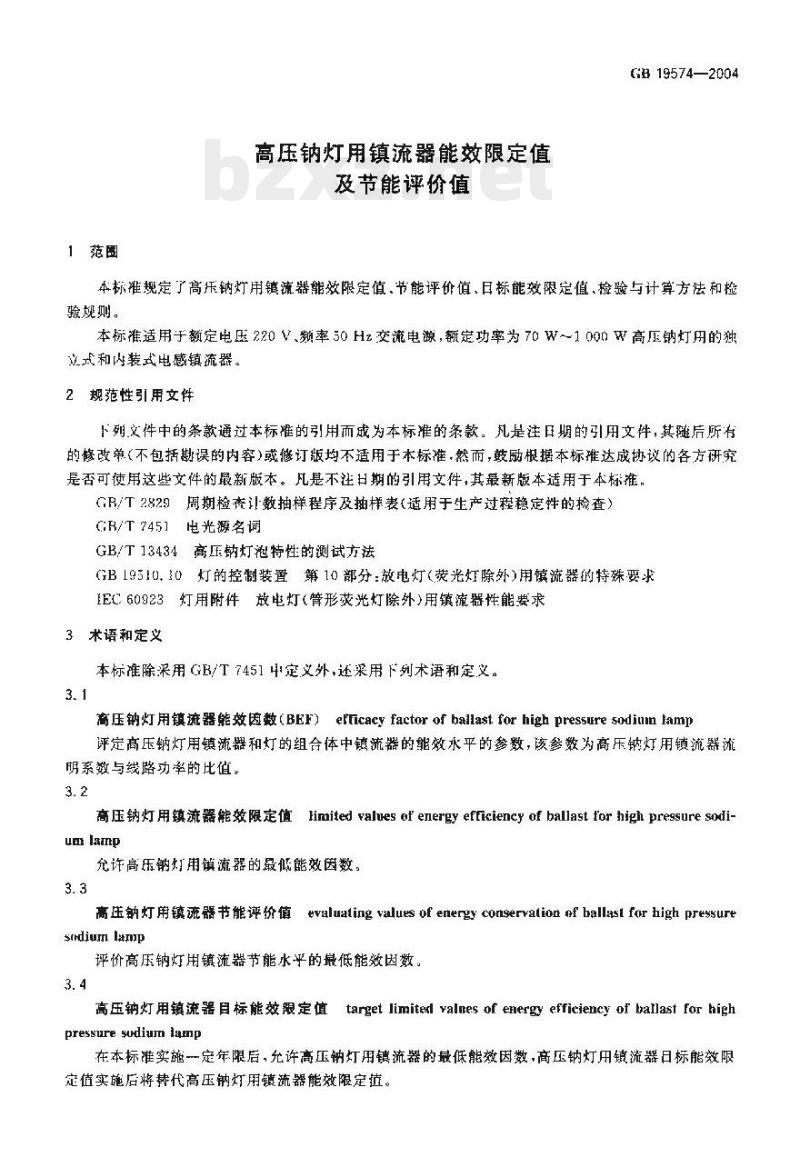

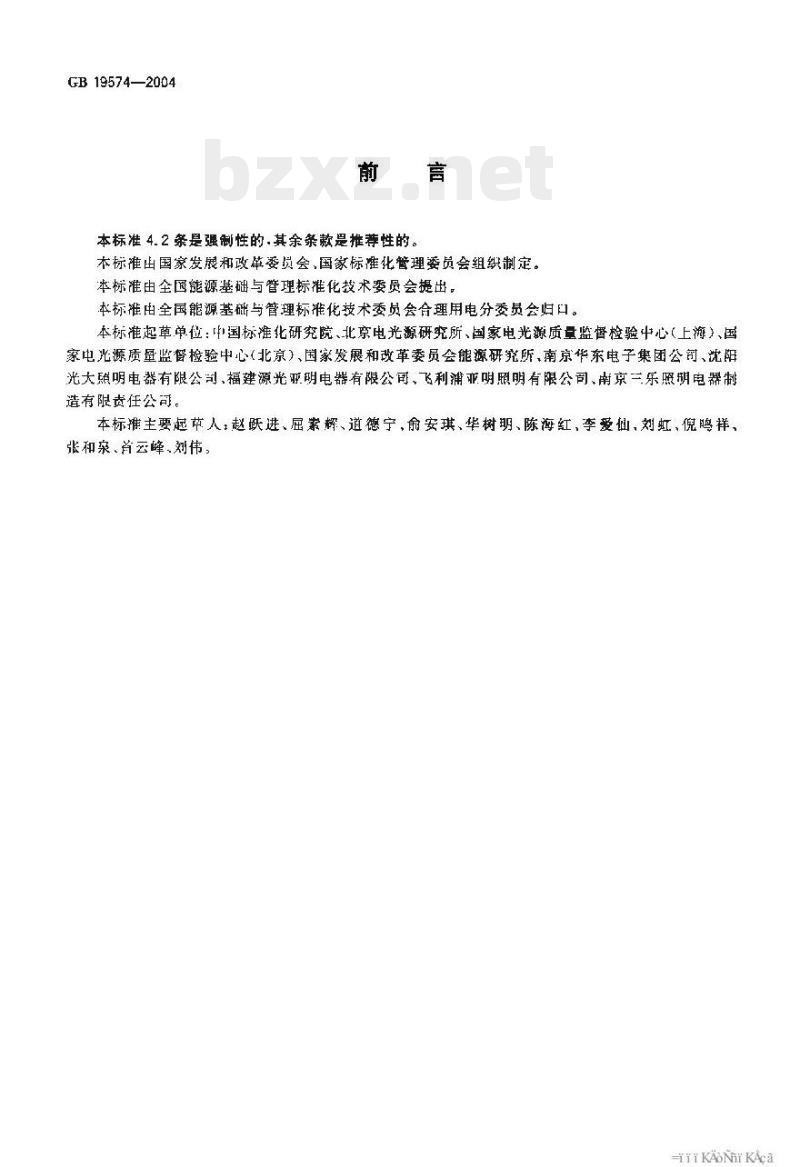

GB 19574—2004 高压钠灯用镇流器能效限定值及节能评价值 中华人民共和国国家标准 发布日期：2004-08-05 实施日期：2005-02-01 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 本标准4.2条是强制性的，其余条款是推荐性的。本标准由国家发展和改革委员会、国家标准化管理委员会组织制定。本标准由全国能源基础与管理标准化技术委员会提出，由全国能源基础与管理标准化技术委员会能源基础与管理分委员会归口。 本标准起草单位：中国标准化研究院、北京电光源研究所、国家电光源质量监督检验中心（上海）、国家电光源质量监督检验中心（北京）、国家发展和改革委员会能源研究所、南京华东电子集团公司、沈阳光大照明电器有限公司、福建源光亚明电器有限公司、飞利浦亚明照明有限公司、南京二乐照期电器制造有限责任公司。 本标准主要起草人：赵跃进、屈紫辉、道德宁、俞安琪、华树明、陈海红、李爱仙、刘虹、倪鸣祥、张和泉、肯云峰、刘伟。 1 范围 本标准规定了高压钠灯用镇流器能效限定值、节能评价值、目标能效限定值、检验与计算方法和检验规程。 本标准适用于额定电压220V、频率50Hz交流电源，额定功率为70W~1000W高压钠灯用的独立式和内装式电感镇流器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准： GB/T 2829 计数、抽样程序及抽样表（适用于生产过程稳定性的检查） GB/T 7451 电光源显色指数 GB/T 13434 高压钠灯泡特性的测试方法 GB 19510 灯的控制装置第10部分：放电灯（荧光灯除外）用镇流器的特殊要求 IEC 60923 灯用附件 放电灯（管形荧光灯除外）用镇流器性能要求 3 术语和定义 本标准除采用GB/T 7451中定义外，还采用下列术语和定义： 3.1 高压钠灯用镇流器能效因数（BEF, efficacy factor of ballast for high-pressure sodium lamp）：评定高压钠灯用镇流器和灯的组合体中镇流器的能效水平的参数，该参数为高压钠灯用镇流器流明系数与线路功率的比值。 3.2 高压钠灯用镇流器能效限定值（Limited values of energy efficiency of ballast for high-pressure sodium lamp）：允许高压钠灯用镇流器的最低能效因数。 3.3 高压钠灯用镇流器节能评价值（Evaluating values of energy conservation of ballast for high-pressure sodium lamp）：评价高压钠灯用镇流器节能水平的最低能效因数。 3.4 高压钠灯用镇流器目标能效限定值（Target limited values of energy efficiency of ballast for high-pressure sodium lamp）：在本标准实施一定年限后，允许高压钠灯用镇流器的最低能效因数。高压钠灯用镇流器目标能效限定值实施后将替代高压钠灯用镇流器能效限定值。 4 技术要求 4.1 基本要求 本标准所适用的高压钠灯用镇流器，其性能应符合GB 19510.10和IEC 60928的要求。 4.2 能效限定值 4.2.1 不同额定功率高压钠灯用镇流器的能效限定值不应小于表1中规定的能效限定值。 4.2.2 不同额定功率高压钠灯用镇流器的目标能效限定值不应小于表1中规定的目标能效限定值，并在本标准实施之日起4年后开始实施。 表1 高压钠灯用镇流器的能效限定值和节能评价值 额定功率/W | 能效限定值(BEF) | 目标能效限定值 | 节能评价值 70 | 1.15 | 1.21 | 1.25 100 | 0.83 | 0.87 | 0.91 150 | 0.57 | 0.59 | 0.61 250 | 0.340 | 0.354 | 0.367 400 | 0.214 | 0.223 | 0.231 1000 | 0.089 | 0.092 | 0.095 4.3 节能评价值 不同额定功率高压钠灯用镇流器的节能评价值不应小于表1中规定的节能评价值。 5 检验方法与计算 5.1 检验条件 高压钠灯用镇流器电参数的检验条件，基准镇流器和基准灯应符合IEC 60923中的相应要求。 5.2 线路功率 线路功率的测量应按图1连接（连接方式：220V/60Hz交流电源 -> 功率表 -> 镇流器 -> 基准灯 -> 交流电压表；开关连接）。 5.3 光通量 光通量的测量应符合GB/T 13434中的相应规定。 5.4 流明系数 镇流器流明系数按公式(1)计算：H = Φ / Φ_ref 式中：H为镇流器流明系数；Φ为基准灯与被测镇流器配套工作时的光通量，单位为流明（lm）；Φ_ref为基准灯与基准镇流器配套工作时的光通量，单位为流明（lm）。 5.5 能效因数 镇流器能效因数(BEF)按公式(2)计算：BEF = H / P 式中：BEF为镇流器能效因数，单位为1/瓦（W⁻¹）；P为线路功率，单位为瓦（W）。 6 检验规则 制造厂应对高压钠灯镇流器的能效限定值进行例行检验，每年不应少于一次，从检验合格的产品中随机抽取。当有下列情况时，也应进行例行检验： a) 产品的试制订型鉴定时； b) 停产半年以上恢复生产时； c) 设计、工艺或材料变更可能影响其性能时； d) 质量技术监督部门提出进行例行检验时。 例行检验采用二次抽样，检验的抽样方法按GB/T 2829的规定进行，检验项目、检验方法、判别水平、不合格质量水平和不合格判定数按表2规定。 表2 例行检验不合格质量水平、判别水平和样本大小 检验项目 | 检验方法 | 判别水平 | 不合格质量水平(RQL) | 样本大小 能效限定值/技术要求 | 4.2, 5.2, 5.3 | [待定] | [待定] | m=5
