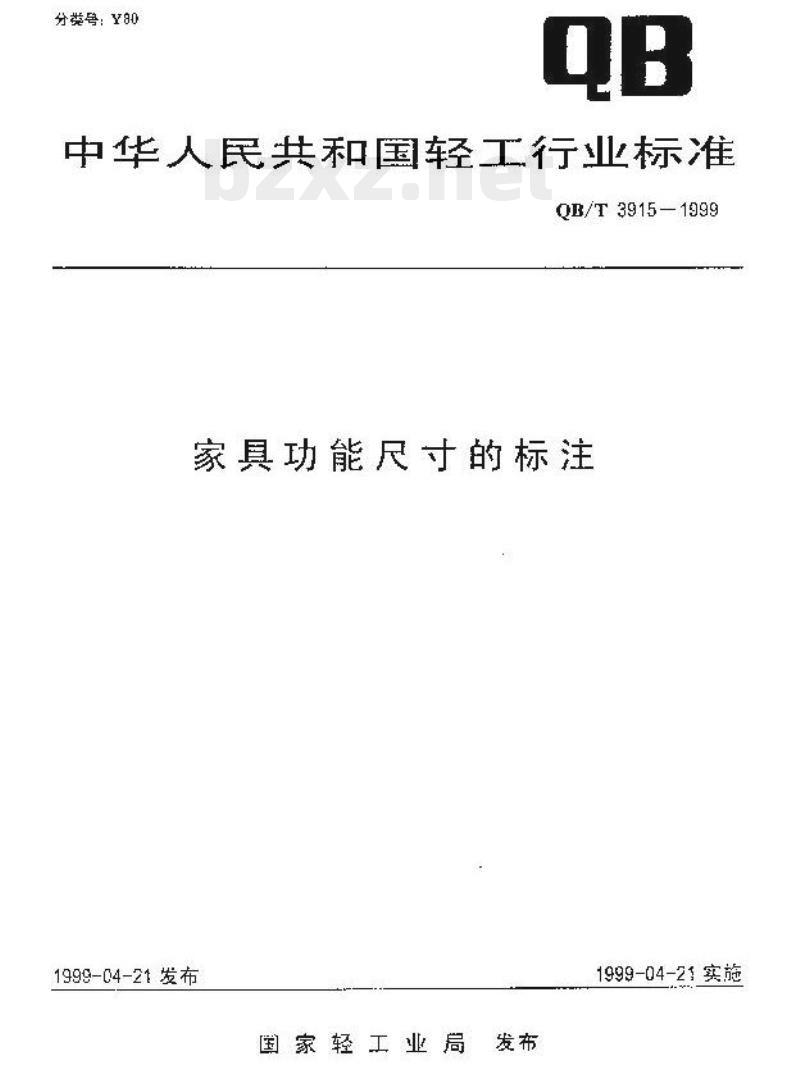

【QB轻工标准】 家具功能尺寸的标注

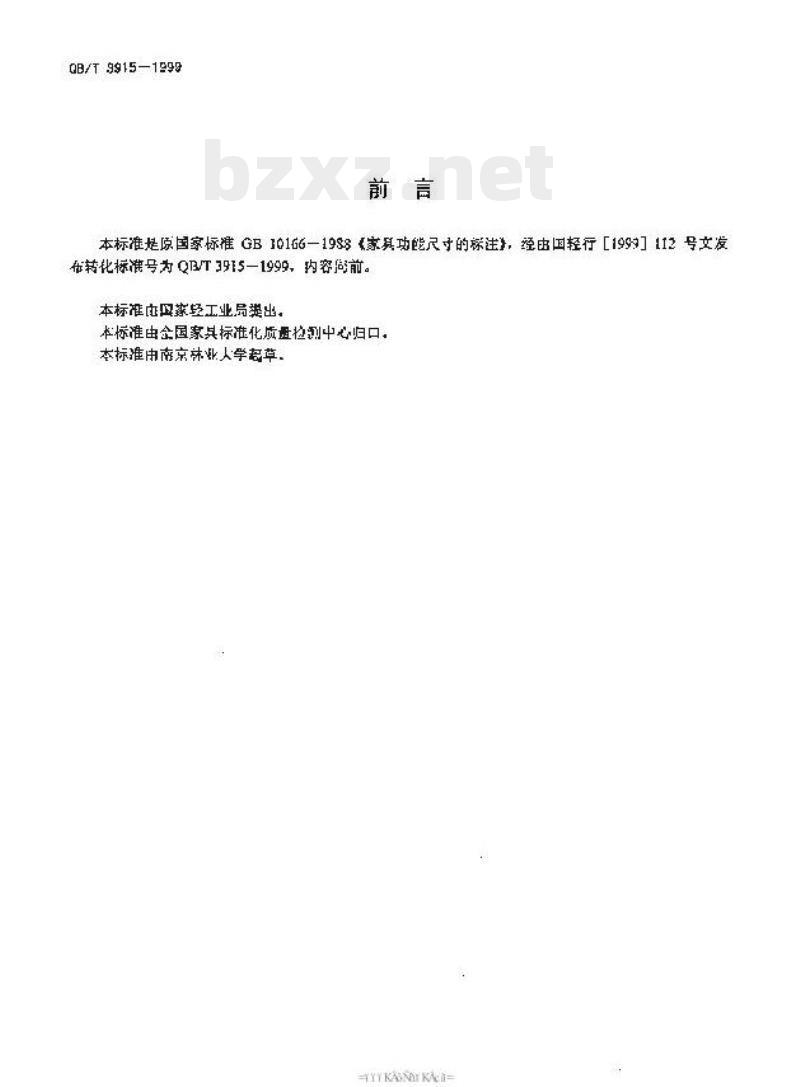

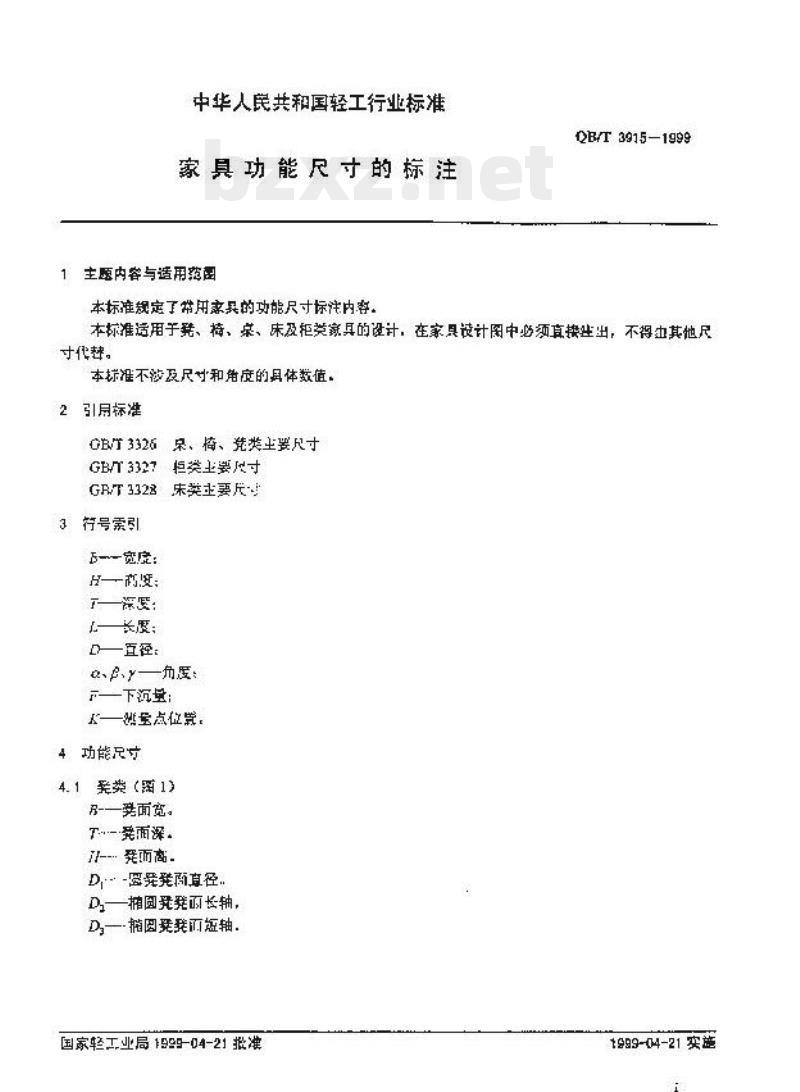

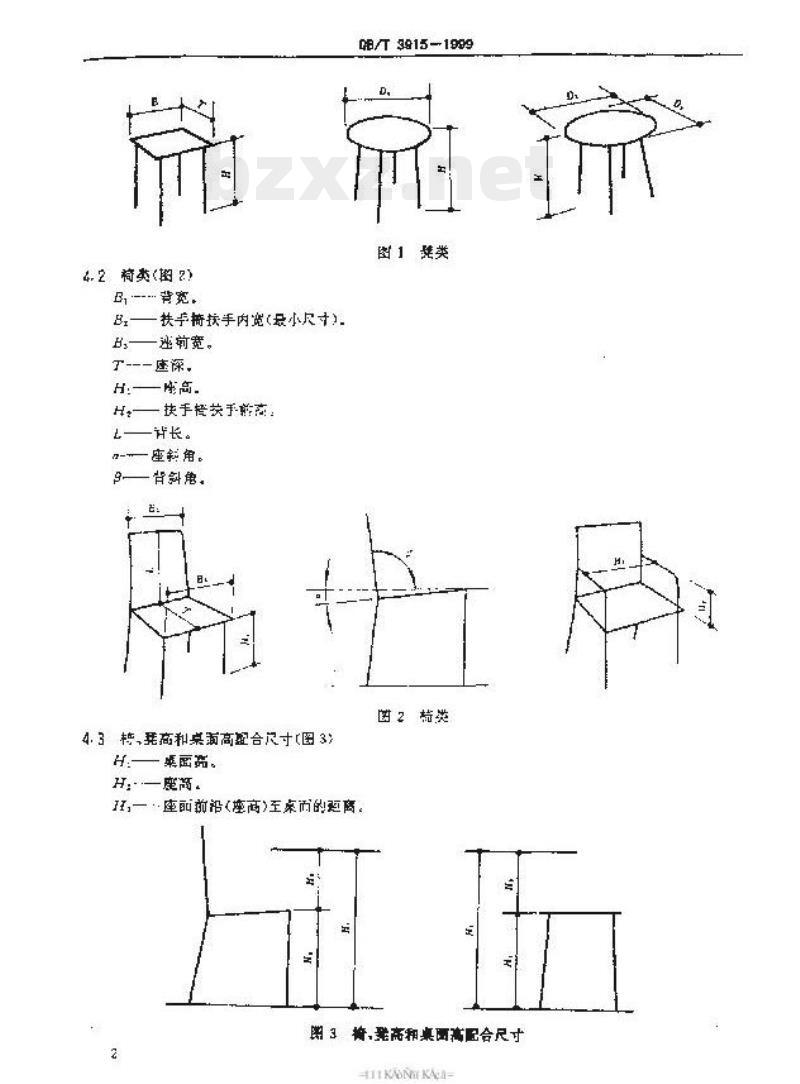

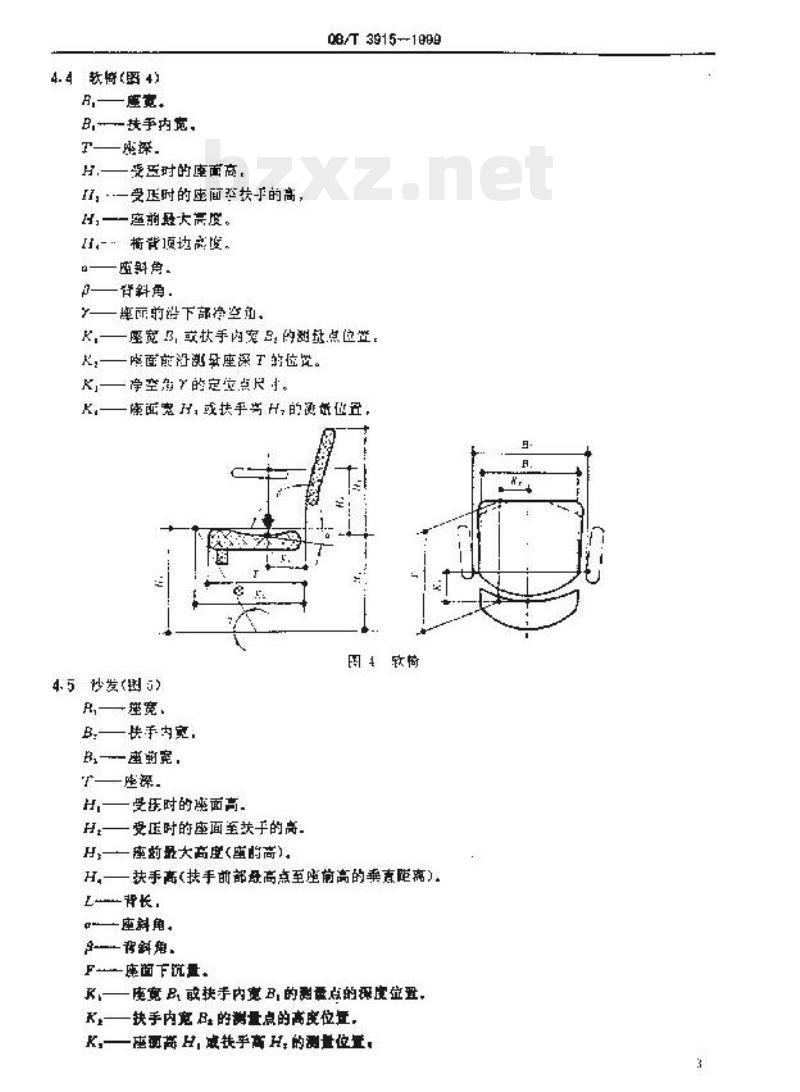

QB/T 3915-1999 家具功能尺寸的标注 前言 本标准替代国家标准 GB 10166-1988《家具功能尺寸的标注》，经由国家轻工业局 [19] 112 号文发布转化，标准号为 QB/T 3915-1999。内容尚存，由国家家具标准化质量检测中心归口，南京林业科学院起草。 1 范围内容与适用范围 本标准规定了家具功能尺寸的标注内容。本标准适用于凳、椅、桌、床及柜类家具的设计；在家具设计图中必须直接标出，不得有其他尺寸。本标准不涉及尺寸和度的具体数值。 2 引用标准 GB/T 3326 凳、椅、靠类尺寸 GB/T 3327 桌类尺寸 GB/T 3328 床类尺寸 3 符号索引 W—宽度；H—高度；D—深度；L—长度；B—宽度；S—座深；A—角度；F—下沉量；R—半径；K—测量点位置。 4 功能尺寸 4.1 凳/椅类 座面宽、座面深、座面高、直径/长轴、直径/短轴。 4.2 椅类 B—背宽；B1—扶手内宽；B2—座前宽；T—座深；H—座高；L—背长；A—座角。 4.3 桌椅高和桌面高配合尺寸 H—座面宽；H—座面高；H—座面深；H—座前高度；H—桌面高度。 4.4 软椅 R—半径；B—扶手内宽；T—座深；H—座面高；H—座前高度；H—椅背顶边离座面高度；A—脊斜角；K—净空测量点位置。 4.5 沙发 R—半径；B—扶手内宽；B2—座前宽；T—座深；H—座面高；H—座面至扶手高度；H—座前高度；H—扶手高度；L—背长；A—座角；F—座面下沉量；K—测量点位置。 4.6 桌类 4.6.1 餐桌、会议桌 H—座面宽；H—座面高度；T—桌面深；T—桌面高；T—桌面长度。 4.6.2 边桌 H—桌面宽；B—案下空间最小宽度；T—桌面深；T—桌面高度；H—桌腿空间高度；H—桌面高度。 4.7 柜类 4.7.1 外部结构 H—柜顶面宽度；H—柜前面深度；H—柜顶面高度；H—柜底高度；H—层板/抽屉面高度；H—层板/抽屉面高度差；H—门/拉手中心高度；H—衣柜挂衣架高度。 4.7.2 内部结构 4.7.2.1 抽屉 W—抽屉内部最小宽度；D—抽屉内部最小深度；H—抽屉内部高度；H—面板高度差。 4.7.2.2 隔板 W—隔板间宽度；D—隔板间深度；H—隔板间高度。 4.7.2.3 平开门柜 W—柜内空间宽度；D—柜内空间深度；H—柜内空间高度；H—开口边高度。 4.7.2.4 衣柜 W—衣柜内部挂衣空间宽度；D—衣柜内部挂衣空间深度；H—挂衣杆高度；H—挂衣杆离地高度。 4.8 床类 4.8.1 单层床 H—铺面宽度；H—铺面高度；H—床头高度；L—床身长度；F—床面下沉量。 4.8.2 双层床 H—铺面高度；H—底层高度；H—净高；H—安全栏高度；H—上层净高；L—床身长度；L—栏板长度。 4.8.3 儿童床 R—铺面宽度；B—安全栏间隙；H—铺面高度；H—安全栏高度；L—铺面长度。
