【QB轻工标准】 钢板网

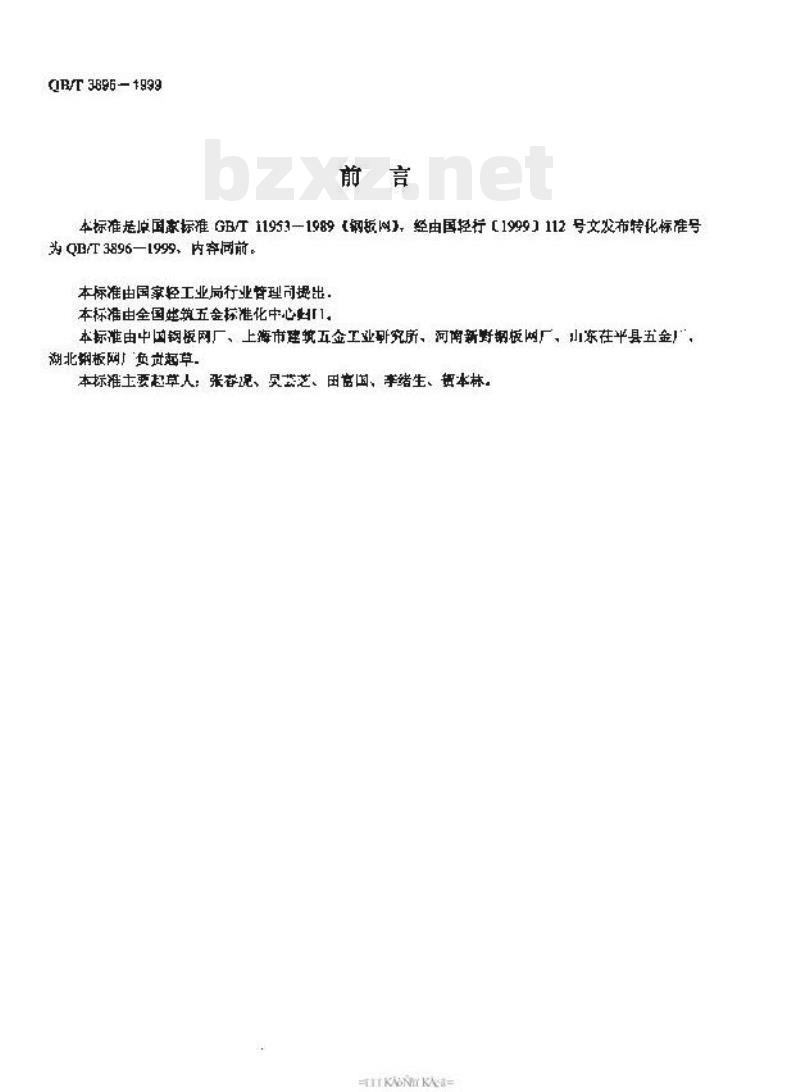

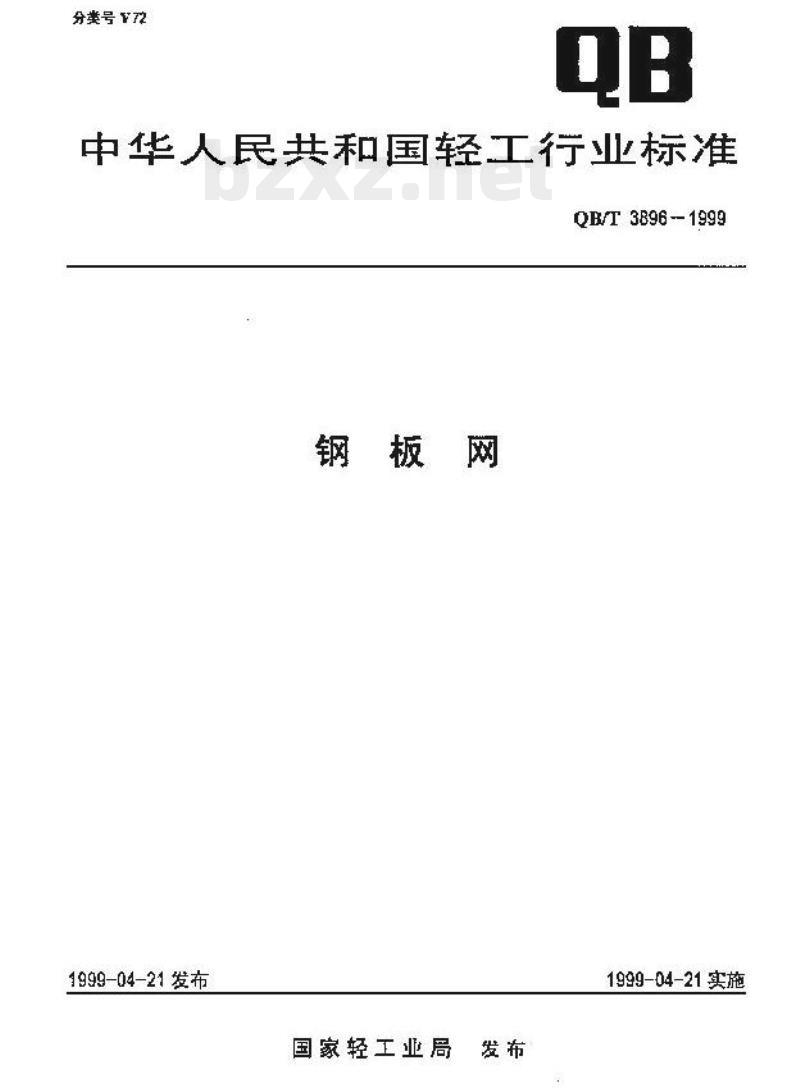

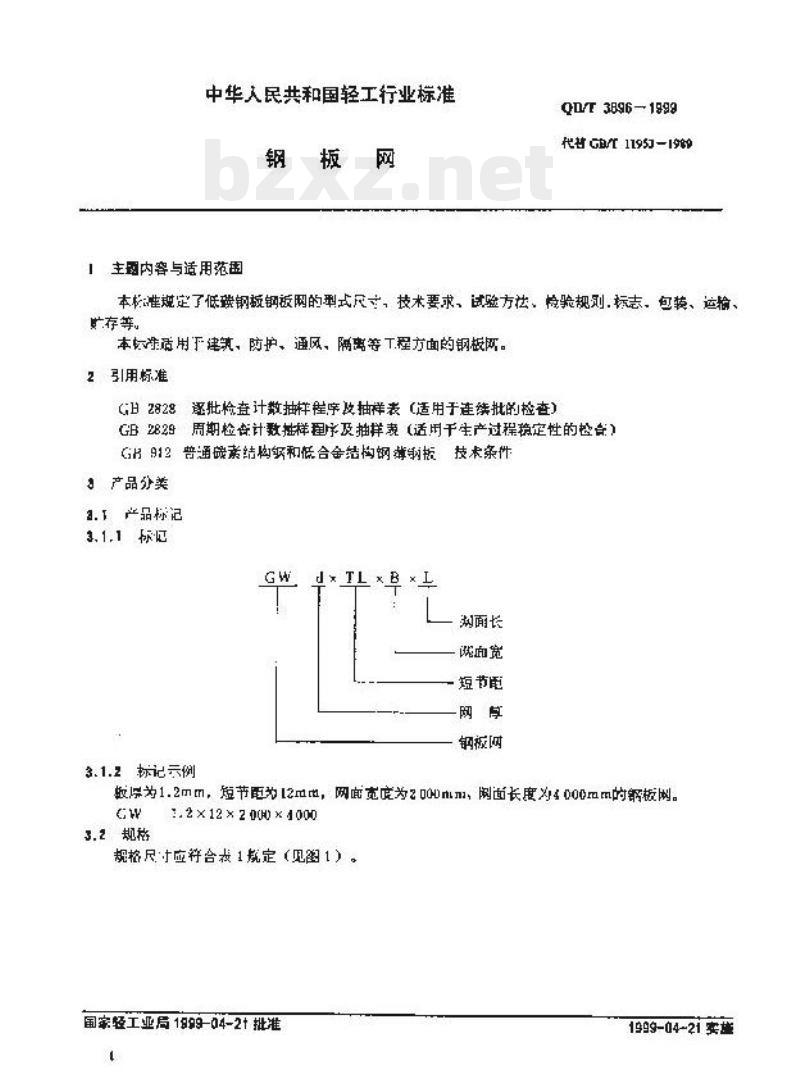

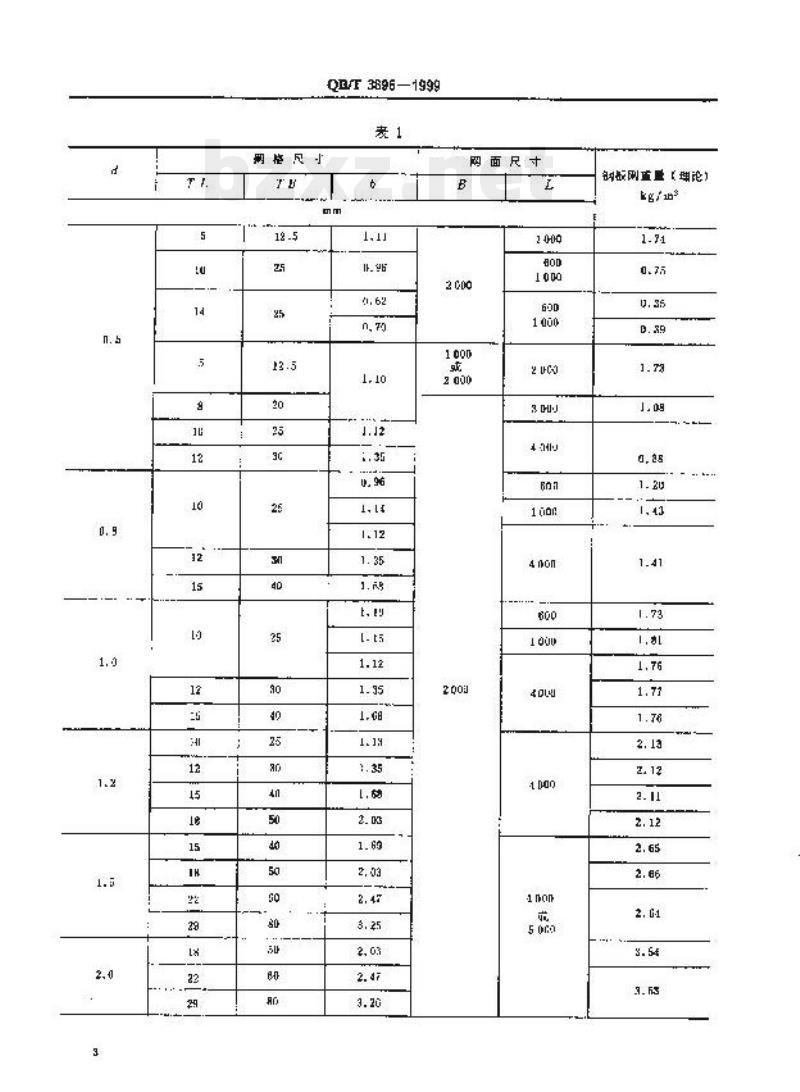

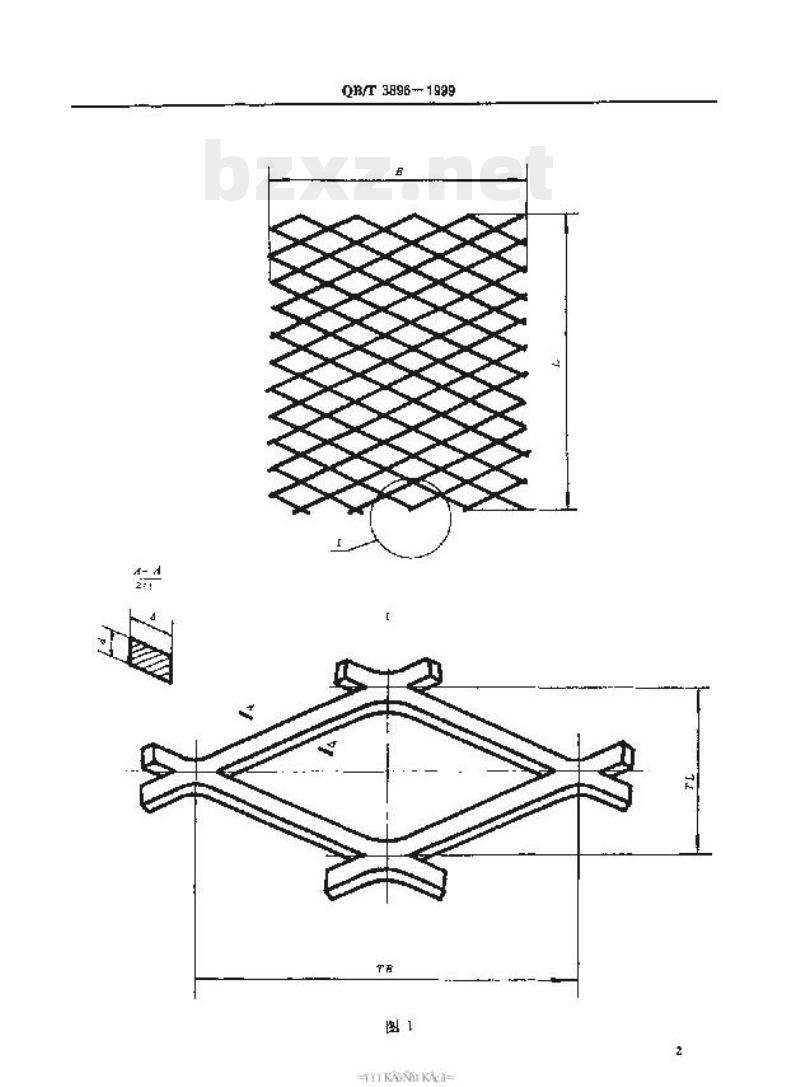

中华人民共和国轻工行业标准 QB/T3896-1999 钢板网 发布日期：1999-04-21 实施日期：1999-04-21 国家轻工业局 前言 本标准是原国标 GB11953-1989《钢板网》经由国家轻工行业标准转化而来。本标准由国家轻工业局行业管理司提出，由中国钢板网厂、上海市建筑五金工业研究所、河南新野钢板网厂、湖北钢板网厂等单位共同起草。 起草人：张说、令英芝、田富国、事绪生、贺本林。 1 范围 本标准规定了低磁钢板钢板网的型式、尺寸、技术要求、试验方法、检验规则、标志、包装、运输等。 本标准适用于建筑、防护、通风、隔离等工程方面的钢板网。 2 引用标准 GB2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB2829 周期检验计数抽样程序及抽样表（适用于生产过程稳定性的检验） GB92 普通碳素结构钢和低合金结构钢薄钢板技术条件 3 标记 3.1 标记 3.1.1 名称 3.1.2 标记元素：d × TL × B × L 其中： d 为线径； TL 为节距； B 为网宽； L 为网长。 示例：1.2 × 12 × 2000 × 4000 mm 的钢板网。 3.2 规格 规格尺寸应符合表1规定（见图1）。 4 技术要求 4.1 精度 4.1.1 线径应符合 GB92 规定的材料厚度要求。 4.1.2 丝梗宽度 b 的极限偏差不应超过基本尺寸的 ±10%。对于长度在 1000mm 以上的钢板网，整张网面连缺的丝梗不得超过 2 根，其宽度应小于相邻丝梗宽度的 125%。对于长度小于 1000mm 的钢板网，整张网面连缺的丝梗不得超过 2 根，其宽度应小于相邻丝梗宽度的 130%。 4.1.3 丝梗长度的极限偏差应符合表2规定。 4.1.4 网面长度 L、宽度 B 的极限偏差应符合表3规定。 4.1.5 网面长宽比 C 不超过 1.25。C = L/B（见图2）。 4.1.6 网面平度应符合表4规定。 4.1.7 线径 d 在 0.5~1.0mm 时，网面平度应符合表5规定。 4.1.8 线径 d 在 4~8mm 时，网面平度应符合表6规定。 4.2 强度 钢板网在弯曲时应无折断现象。 4.3 表面质量 4.3.1 整张网面断线数应符合表规定。 4.3.2 每张网面至少要有一端全部是菱形孔节点。 4.3.3 整张网面网格无明显延料。 4.3.4 涂防锈漆的钢板网，漆膜应均匀、无滴漏；不涂漆的钢板网不允许有锈蚀。 5 试验方法 5.1 对 4.1.1 的试验，采用精度为 0.2mm 的游标卡尺在节点处进行，并取3个节点计算平均值。 5.2 对 4.1.2 丝梗宽度的试验，采用精度为 0.02mm 的游标卡尺在节点处进行，并取3个节点，将所测得的平均值除以2计算。 5.3 对 4.1.3 的试验，采用精度为 0.02mm 的游标卡尺进行。
