【JT交通运输标准】 桥梁用缓黏结预应力钢绞线及专用锚具

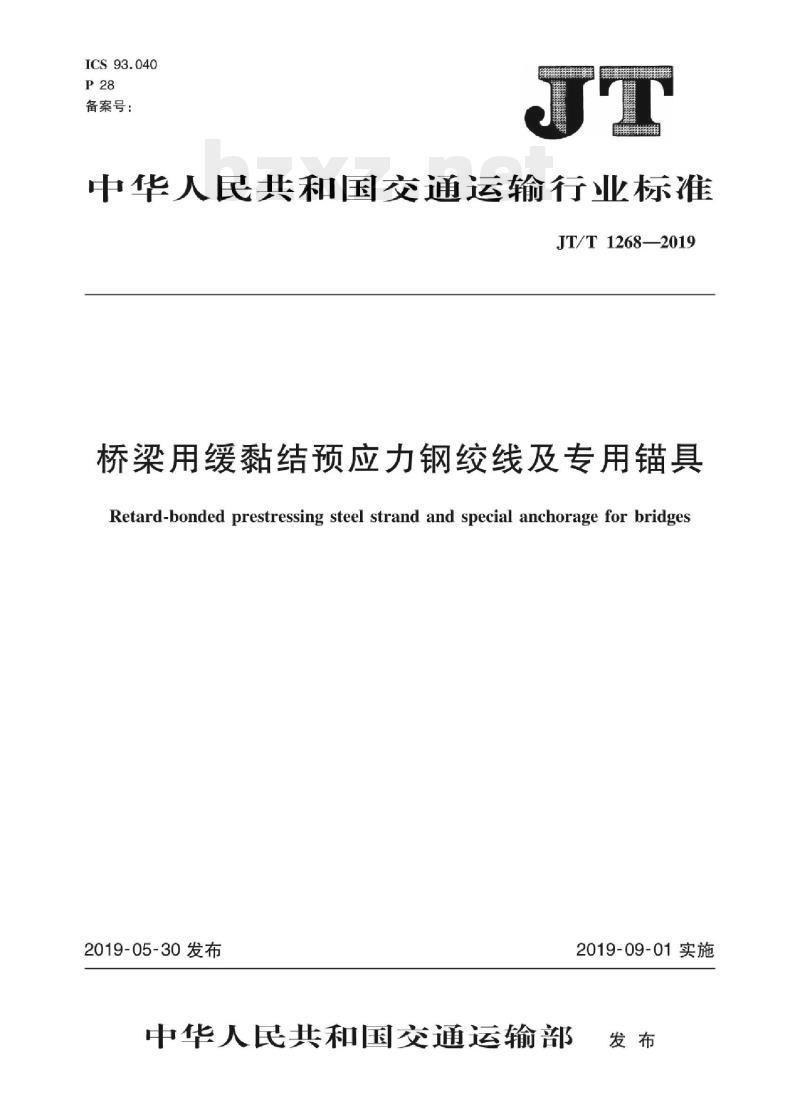

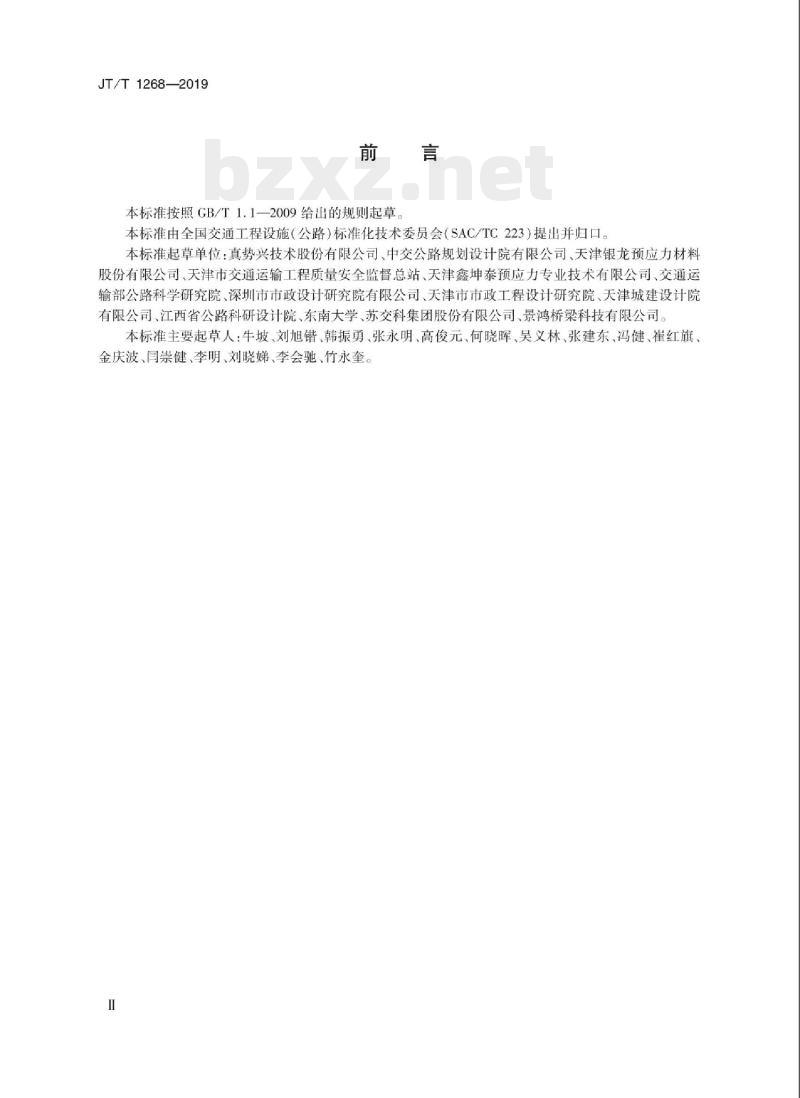

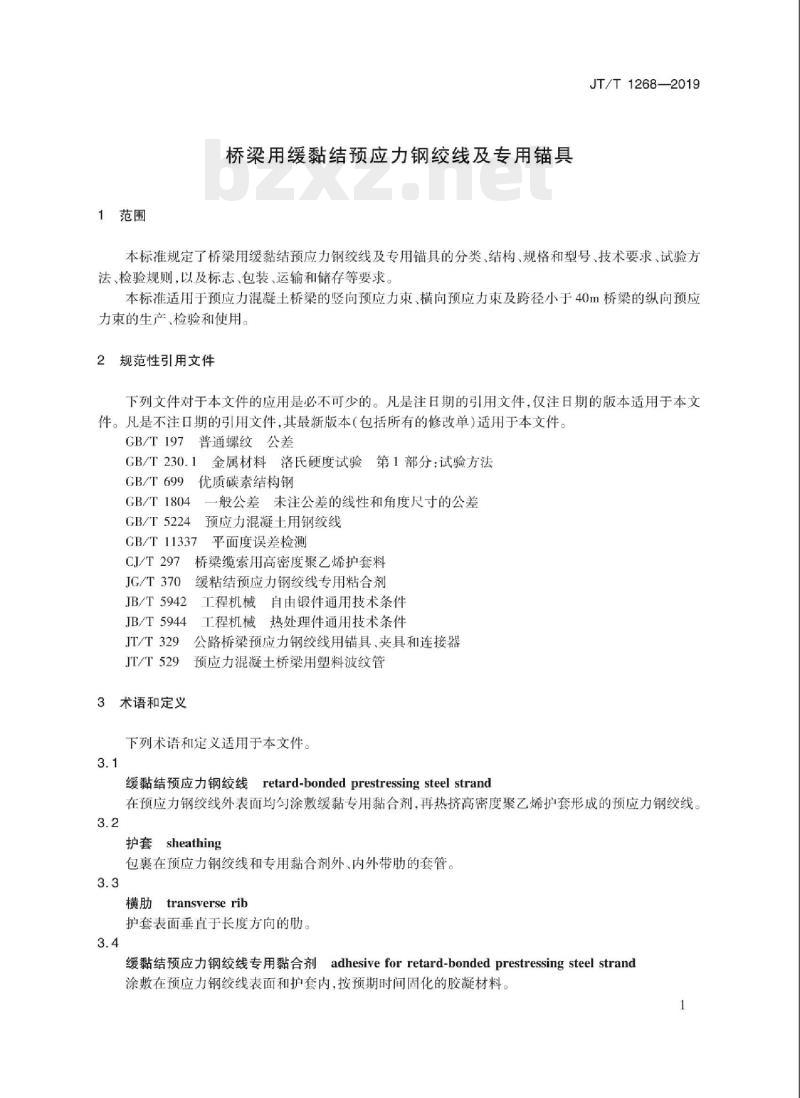

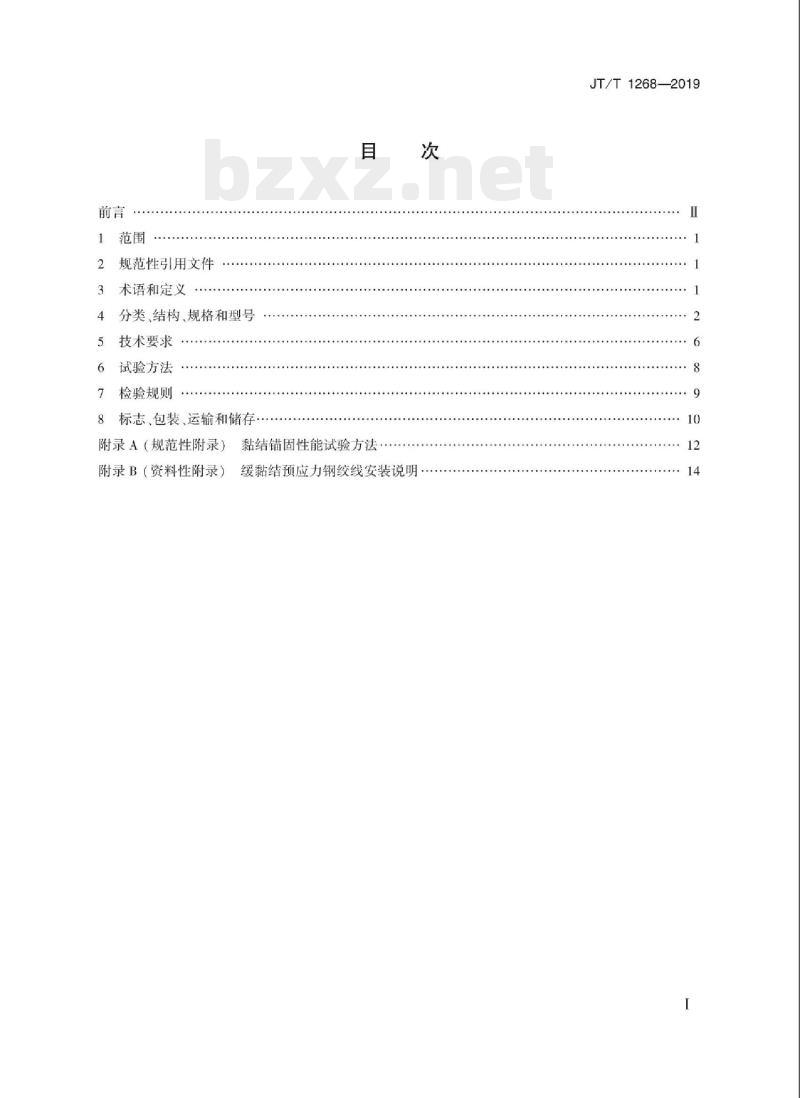

中华人民共和国交通运输行业标准 JT/T1268—2019 桥梁用缓黏结预应力钢绞线及专用锚具 Retard-bonded prestressing steel strand and special anchorage for bridges 2019-05-30发布，2019-09-01实施 中华人民共和国交通运输部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由全国交通工程设施（公路）标准化技术委员会（SAC/TC223）提出并归口。 起草单位：真势兴技术股份有限公司、中交公路规划设计院有限公司、天津银龙预应力材料股份有限公司、天津市交通运输工程质量安全监督总站、天津鑫坤泰预应力专业技术有限公司、交通运输部公路科学研究院、深圳市市政设计研究院有限公司、天津市市政工程设计研究院、天津城建设计院有限公司、江西省公路科研设计院、东南大学、苏交科集团股份有限公司、景鸿桥梁科技有限公司。 主要起草人：牛坡、刘旭错、韩振勇、张永明、高俊元、何晓晖、吴义林、张建东、冯健、崔红旗、金庆波、闫崇健、李明、刘晓娣、李会驰、竹永奎。 1 范围 本标准规定了桥梁用缓黏结预应力钢绞线及专用锚具的分类、结构、规格和型号，技术要求，试验方法、检验规则，以及标志、包装、运输和储存等要求。 本标准适用于预应力混凝土桥梁的竖向预应力束、横向预应力束及跨径小于40m桥梁的纵向预应力束的生产、检验和使用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 197 普通螺纹公差 GB/T 230.1 金属材料洛氏硬度试验 第1部分：试验方法 GB/T 699 优质碳素结构钢 GB/T 1804 一般公差 GB/T 5224 预应力混凝土用钢绞线 GB/T 11337 平面度误差检测 CJ/T 297 桥梁缆索用高密度聚乙烯护套料 JG/T 370 缓黏结预应力钢绞线专用黏合剂 JB/T 5942 工程机械自由锻件通用技术条件 JB/T 5944 工程机械热处理件通用技术条件 JT/T 329 公路桥梁预应力钢绞线用锚具、夹具和连接器 JT/T 529 预应力混凝土桥梁用塑料波纹管 3 术语和定义 下列术语和定义适用于本文件。 3.1 缓黏结预应力钢绞线 (Retard-bonded prestressing steel strand)：在预应力钢绞线外表面均匀涂敷缓黏专用黏合剂，再热挤高密度聚乙烯护套形成的预应力钢绞线。 3.2 护套 (Sheathing)：包裹在预应力钢绞线和专用黏合剂外、内外带肋的套管。 3.3 横肋 (Transverse rib)：护套表面垂直于长度方向的肋。 3.4 专用黏合剂 (Adhesive for retard-bonded prestressing steel strand)：涂敷在预应力钢绞线表面和护套内，按预期时间固化的胶凝材料。 3.5 张拉适用期 (Tensioning period limit)：缓凝黏合剂从配制到适合缓黏结预应力钢绞线张拉的时间。 3.6 标准张拉适用期 (Standard tensioning period limit)：室温（25±2）℃的张拉适用期。 3.7 固化时间 (Curing time)：缓凝黏合剂从配制经固化达到规定强度的时间。 3.8 标准固化时间 (Standard curing time)：室温（25±2）℃的固化时间。 3.9 专用锚具 (Special anchorage)：缓黏结预应力钢绞线用锚具，包括张拉端锚具和固定端锚具。 4 分类、结构、规格和型号 4.1 分类 4.1.1 缓黏结预应力钢绞线按所用钢绞线直径分为： a) 直径21.8mm； b) 直径28.6mm。 4.1.2 缓黏结预应力钢绞线按所用钢绞线抗拉强度分为： a) 1770MPa； b) 1860MPa。 4.1.3 缓黏结预应力钢绞线专用锚具分为： a) 固定端锚具，代号为YMB； b) 张拉端锚具，代号为DSM。 4.2 结构 4.2.1 缓黏结预应力钢绞线及专用锚具（以下简称“锚具”）由缓黏结预应力钢绞线、张拉端锚具和固定端锚具组成。 4.2.2 缓黏结预应力钢绞线由护套、预应力钢绞线和缓凝黏合剂组成。 4.2.3 锚具 4.2.3.1 张拉端锚具由锚环、螺母和夹片组成。 4.2.3.2 固定端锚具由锚环和夹片组成。 4.2.3.3 锚垫板结构示见相关图示。 4.3 规格 4.3.1 缓黏结预应力钢绞线规格见表1。 表1 缓黏结预应力钢绞线规格 | 项目 | 21.8mm规格 | 28.6mm规格 | | :--- | :--- | :--- | | 抗拉强度 (MPa) | 1860 | 1770 | | 公称截面积 (mm²) | 313 | 532 | | 单根钢绞线极限破断力 (kN) | ≥583 | ≥942 | | 护套外径 D (mm) | ≤33 | 40 | | 护套壁厚 b (mm) | 1.5 | 1.5 | | 护套肋间距 (mm) | 10.0~16.0 | 10.0~16.0 | | 肋高 h (mm) | ≥1.5 | ≥1.5 | | 肋宽 a (mm) | 0.4L~0.7L | 0.4L~0.7L | 4.3.2 锚具规格见表2。 表2 锚具规格 | 预应力钢绞线公称直径 D (mm) | 21.8 | 28.6 | | :--- | :--- | :--- | | 【张拉端锚具】 | | | | 锚环螺纹规格 M | M85 | M95 | | 张拉端锚具高度 H (mm) | 55 | 60 | | 螺母外径 D (mm) | 110 | 125 | | 螺母高度 H2 (mm) | 35 | 40 | | 【固定端锚具】 | | | | 锚环外径 D3 (mm) | 85 | 95 | | 锚环高度 H (mm) | 55 | 60 | | 锚垫板边长 K (mm) | 160 | 180 | | 锚垫板厚度 T (mm) | 25 | 30 | 4.4 型号 4.4.1 缓黏结预应力钢绞线型号表示方法： 型号构成：产品代码-抗拉强度-公称直径-标准张拉适用期-标准固化时间。 示例：公称直径28.6mm，抗拉强度1770MPa，标准张拉适用期60d，标准固化时间180d，标记为：RBP-1770-28.6-60-180。 4.4.2 锚具型号表示方法： 型号构成：预应力钢绞线公称直径-锚具代号。 示例：直径28.6mm缓黏结钢绞线的张拉端锚具标记为：RBPDSM-28.6。 5 技术要求 5.1 外观 5.1.1 桥梁用缓黏结预应力钢绞线表面应光滑，无气孔，无明显损伤。 5.1.2 护套应完好无损，无裂纹。绞线束应完好无损，无碰伤、无锈蚀。 5.2 尺寸 应符合本标准规定。 5.3 材料 5.3.1 预应力钢绞线应符合 GB/T 5224 及本标准规定，表面应清洁，无杂质或锈蚀。 5.3.2 护套应符合 CJ/T 297 及本标准规定。 5.3.3 缓凝黏合剂性能应符合相关标准。
