【QB轻工标准】 皮革透水气性试验方法

中华人民共和国轻工行业标准
皮革透水气性试验方法
主题内容与适用范围
QB/T1811-1993
本标准规定了皮革在标准状态下透水气性试验原理、试验仪器、试样制备、试验步骤、计算及试验报告。
本标推适用于所有皮革。
2引用标准
GB/T4689.1皮革实验室样品部位和标志GB/T4689.2皮革物理性能测试用试片的空气调节3试验原理
在一定的温湿度条件下，皮革试片被固定在运动的测试瓶口，测试瓶内装有固体干燥剂，测试瓶运动时，水气通过皮革试片被固体干燥剂吸收，在规定时间内对测试瓶称量，则可确定这段时间内水气通过皮革而被干燥剂吸收的重量。4仪和材料
4.1皮革透水气性测试仪，其组成部件应符合以下规定：a。测试瓶：如图1所示，配有带丝扣的盖子，盖子上开有直径30mm的圆孔，圆孔与瓶颈内径大小相等。瓶口平面与瓶颈内壁垂直。图1
b．测试瓶支架：由电动机带动，转速（75士5)r/min。测试瓶放在此圆形支架上，测试瓶的轴线与圆轴线应平行，两轴线相距67mm，见图2。中华人民共和国轻工业部1993-07-29批准116
1994-03-01实施

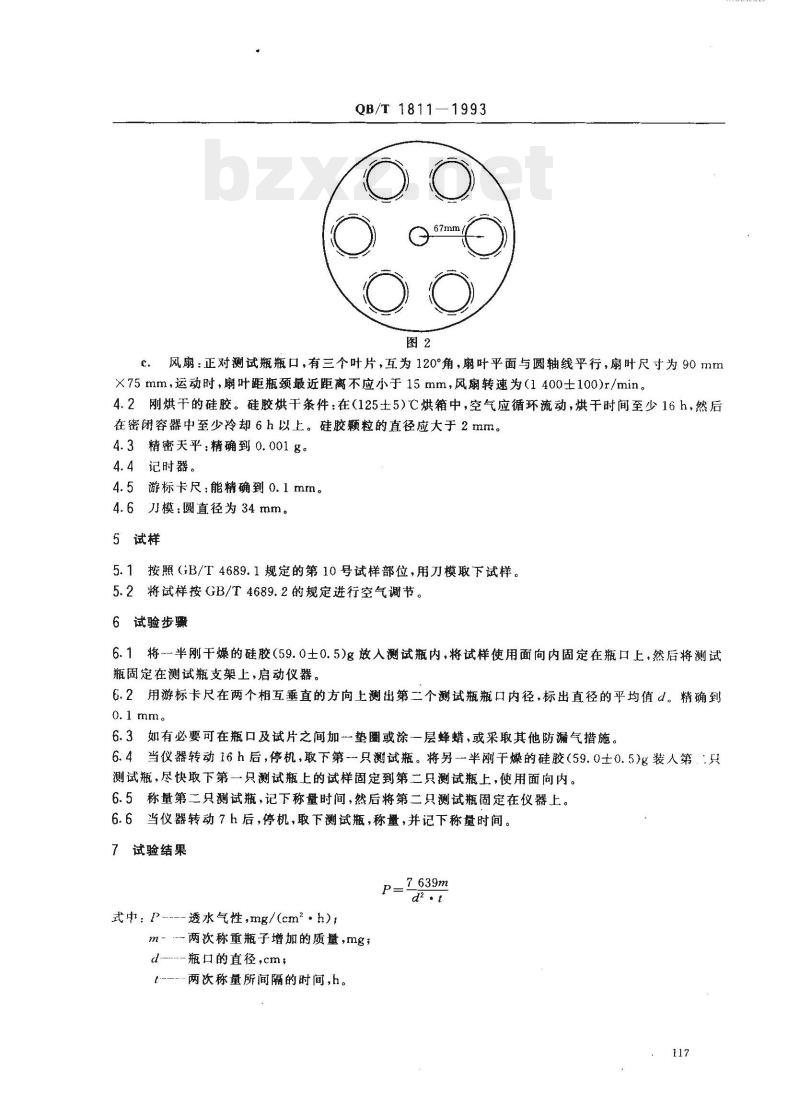

QB/T 1811
风扇：正对测试瓶瓶口，有三个叶片，互为120°角，扇叶平面与圆轴线平行，扇叶尺寸为90mmX75mm，运动时，扇叶距瓶颈最近距离不应小于15mm，风扇转速为（1400士100)r/min。4.2刚烘干的硅胶。硅胶烘干条件：在（125士5)℃烘箱中，空气应循环流动，烘干时间至少16h，然后在密闭容器中至少冷却6 h以上。硅胶颗粒的直径应大于2mm。4.3精密天平：精确到0.001g。Www.bzxZ.net
4.4记时器。
4.5游标卡尺：能精确到0.1mm。4.6刀模：圆直径为34mm。
5试样
5.1按照（GB/T4689.1规定的第10号试样部位，用刀模取下试样。5.2将试样按GB/T4689.2的规定进行空气调节。6试验步骤
6.1将--半刚干燥的硅胶(59.0士0.5)g放人测试瓶内，将试样使用面向内固定在瓶口上，然后将测试瓶固定在测试瓶支架上，启动仪器。6.2用游标卡尺在两个相互垂直的方向上测出第二个测试瓶瓶口内径，标出直径的平均值d、精确到0.1 mm。
6.3如有必要可在瓶口及试片之间加垫圈或涂一层蜂蜡，或采取其他防漏气措施。6.4当仪器转动16h后，停机，取下第一只测试瓶。将另一半刚干燥的硅胶（59.0士0.5)g装人第.：只测试瓶，尽快取下第一只测试瓶上的试样固定到第二只测试瓶上，使用面向内。6.5称量第二只测试瓶，记下称量时间，然后将第二只测试瓶固定在仪器上。6.6当仪器转动7h后，停机，取下测试瓶，称量，并记下称量时间。7试验结果
式中：P-.--透水气性，mg/(cm2.h)m--两次称重瓶子增加的质量，mg;d-瓶口的直径，cm，
t--两次称量所间隔的时间,h。

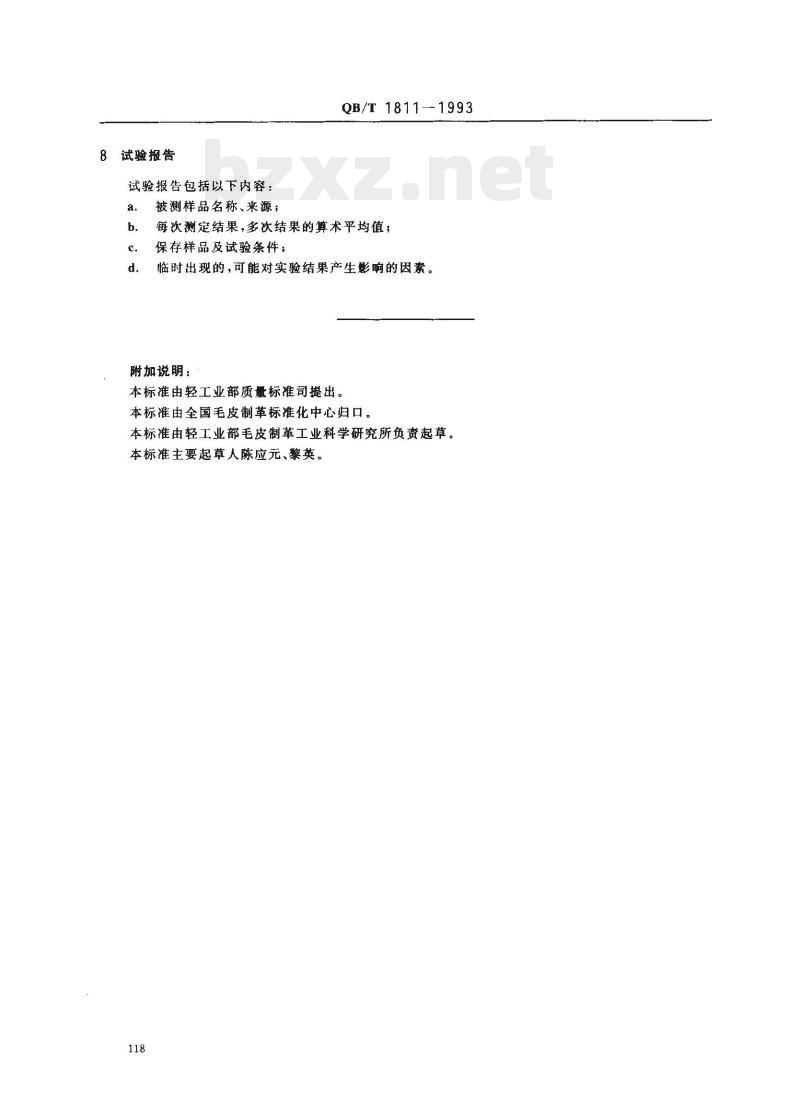

试验报告
试验报告包括以下内容：
被测样品名称、来源；
QB/T 1811-1993
每次测定结果，多次结果的算术平均值；保存样品及试验条件，
临时出现的，可能对实验结果产生影响的因素。附加说明：
本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人陈应元、黎英。118
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
