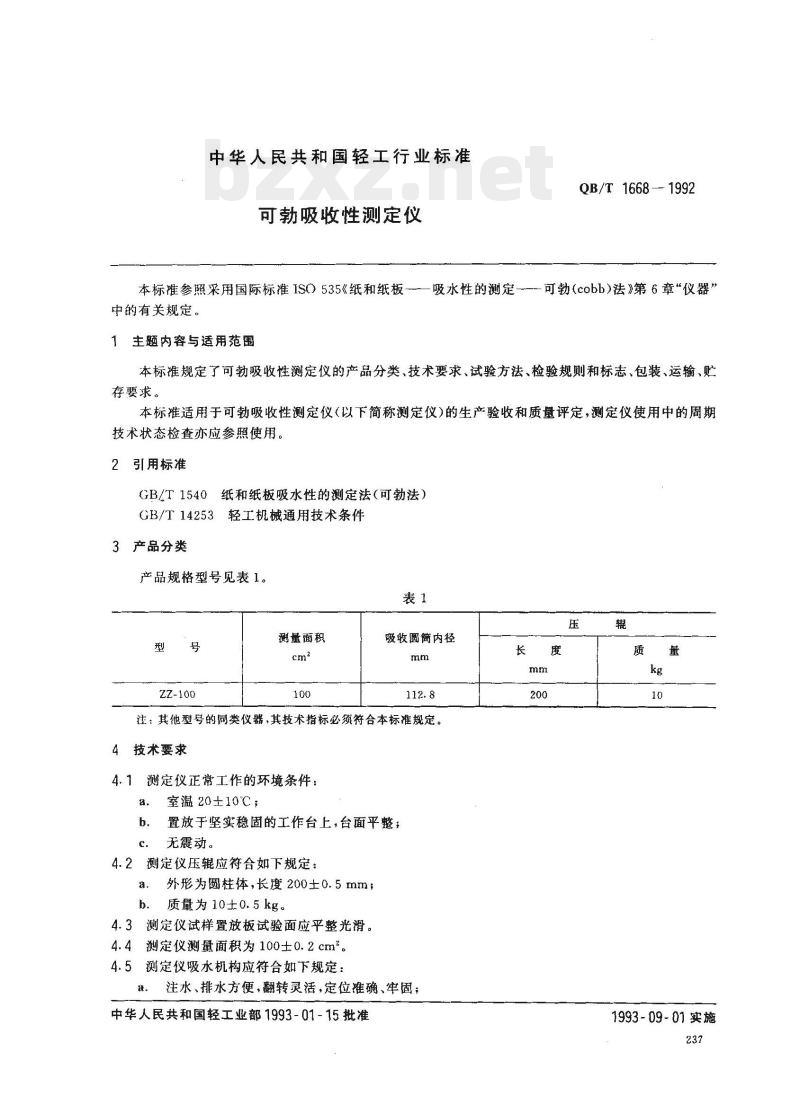

【QB轻工标准】 可勃吸收性测定仪

中华人民共和国轻工行业标准
可勃吸收性测定仪
QB/T 1668—1992
本标准参照采用国际标准ISO535《纸和纸板—吸水性的测定——可勃(cobb)法》第6章“仪器”中的有关规定。
主题内容与适用范围
本标准规定了可勃吸收性测定仪的产品分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存要求。
本标准适用于可勃吸收性测定仪（以下简称测定仪）的生产验收和质量评定，测定仪使用中的周期技术状态检查亦应参照使用。
2引用标准
GB/T1540纸和纸板吸水性的测定法（可勃法）GB/T14253轻工机械通用技术条件3产品分类
产品规格型号见表1。
测量面积
ZZ-100
吸收圆简内径
注：其他型号的同类仪器，其技术指标必须符合本标准规定。4技术要求
4.1测定仪正常工作的环境条件：室温20±10℃，
置放于坚实稳固的工作台上，台面平整；无震动。
4.2测定仪压辊应符合如下规定：外形为圆柱体，长度200士0.5mm；b.
质量为10±0.5kg。
4.3测定仪试样置放板试验面应平整光滑。4.4测定仪测量面积为100±0.2cm2。4.5测定仪吸水机构应符合如下规定：注水、排水方便，翻转灵活，定位推确、牢固；a
中华人民共和国轻工业部1993-01-15批准长
1993-09-01实施

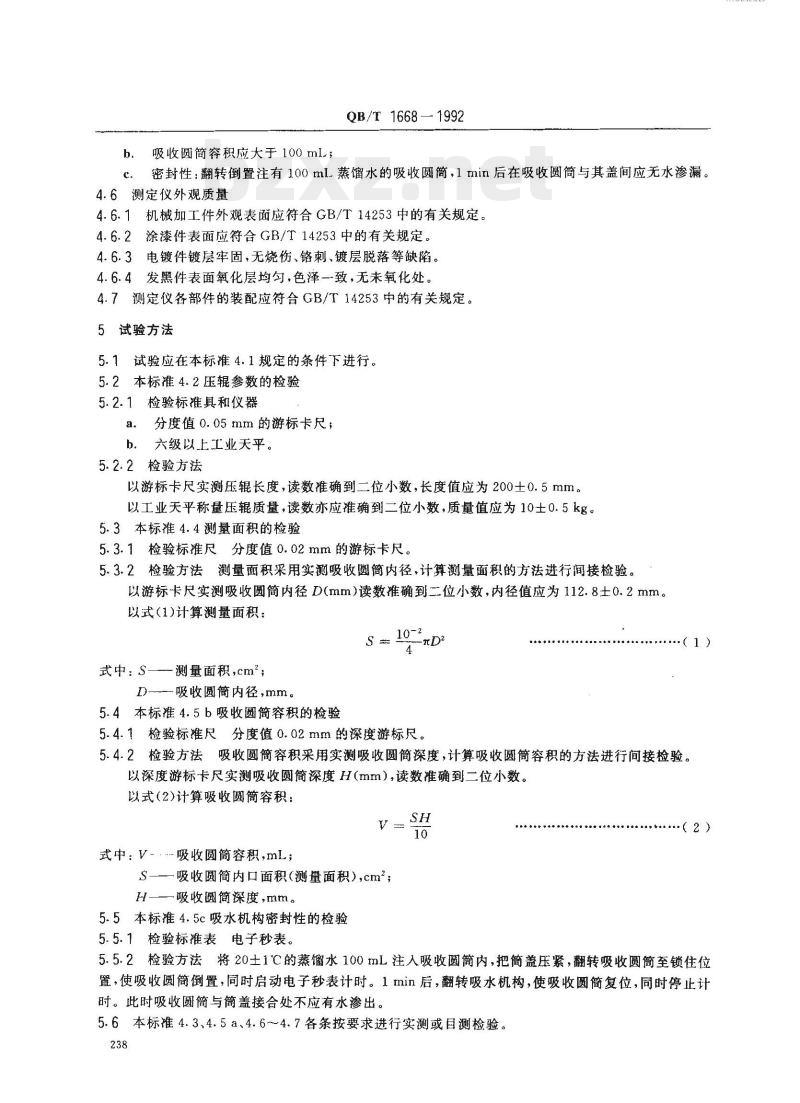

b．吸收圆筒容积应大于100 ml；c.
QB/T 1668—1992
密封性：翻转倒置注有100mlL蒸馏水的吸收圆简筒，1min后在吸收圆筒与其盖间应无水渗漏。4.6测定仪外观质量
4.6.1机械加工件外观表面应符合GB/T14253中的有关规定。4.6.2涂漆件表面应符合GB/T14253中的有关规定。4.6.3电镀件镀层牢固，无烧伤、铬刺、镀层脱落等缺陷。4.6.4发黑件表面氧化层均勾，色泽一致，无未氧化处。4.7测定仪各部件的装配应符合GB/T14253中的有关规定。5试验方法
5.1试验应在本标准4.1规定的条件下进行。5.2本标准4.2压辊参数的检验
5.2.1检验标准具和仪器www.bzxz.net
a.分度值0.05mm的游标卡尺；
b．六级以上工业天平。
5.2.2检验方法
以游标卡尺实测压辊长度，读数准确到二位小数，长度值应为200士0.5mm。以工业天平称量压辊质量，读数亦应准确到二位小数，质量值应为10士0.5kg。5.3本标准4.4测量面积的检验
5.3.1检验标准尺分度值0.02mm的游标卡尺。5.3.2检验方法测量面积采用实测吸收圆筒内径，计算测量面积的方法进行间接检验。以游标卡尺实测吸收圆简内径D(mm）读数准确到二位小数，内径值应为112.8士0.2mm。以式(1)计算测量面积：
式中：S——测量面积,cm2；
D吸收圆筒内径,mm。
5.4本标准4.5b吸收圆筒容积的检验5.4.1检验标准尺分度值0.02mm的深度游标尺。-（1)
5.4.2检验方法吸收圆筒容积采用实测吸收圆简深度，计算吸收圆筒容积的方法进行间接检验。以深度游标卡尺实测吸收圆简深度H(mm),读数准确到二位小数。以式(2)计算吸收圆筒容积：
式中．-吸收圆筒容积,mL；
S———吸收圆筒内口面积（测量面积）,cm\；H——吸收圆简深度，mm。
5.5本标准4.5c吸水机构密封性的检验5.5.1检验标准表电子秒表。
5.5.2检验方法将20士1℃的蒸馏水100mL注入吸收圆简内，把简盖压紧，翻转吸收圆筒至锁住位置，使吸收圆筒倒置，同时启动电子秒表计时。1min后，翻转吸水机构，使吸收圆简复位，同时停止计时。此时吸收圆筒与简盖接合处不应有水渗出。5.6本标准4.3、4.5a、4.6~4.7各条按要求进行实测或目测检验。238

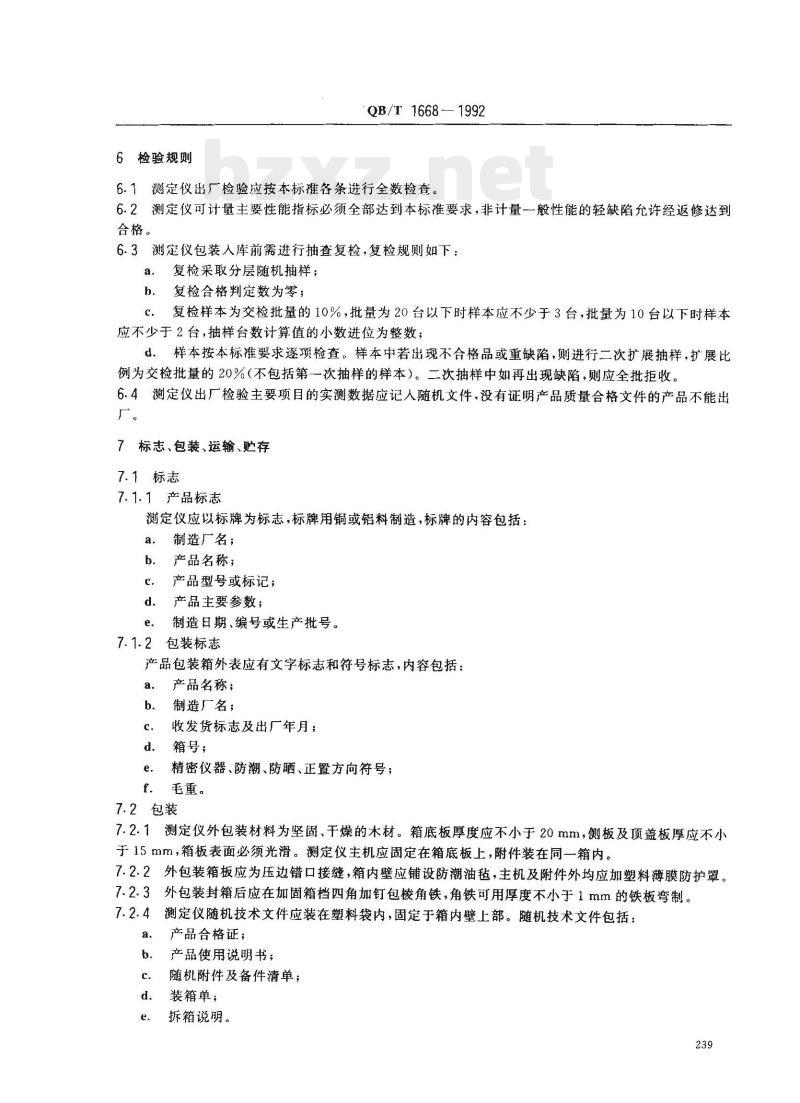

6检验规则
QB/T 1668—1992
测定仪出厂检验应按本标推各条进行全数检查。6.1
6.2测定仪可计量主要性能指标必须全部达到本标准要求，非计量一般性能的轻缺陷允许经返修达到合格。
6.3测定仪包装入库前需进行抽查复检，复检规则如下：a复检采取分层随机抽样；
b．复检合格判定数为零；
c.复检样本为交检批量的10%，批量为20台以下时样本应不少于3台，批量为10台以下时样本应不少于2台，抽样台数计算值的小数进位为整数；d．样本按本标准要求逐项检查。样本中若出现不合格品或重缺陷，则进行二次扩展抽样，扩展比例为交检批量的20%（不包括第一次抽样的样本）。二次抽样中如再出现缺陷，则应全批拒收6.4测定仪出厂检验主要项目的实测数据应记人随机文件，没有证明产品质量合格文件的产品不能出厂。
7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
测定仪应以标牌为标志，标牌用铜或铝料制造，标牌的内容包括：制造名；
b．产品名称；
c，产品型号或标记；
d．产品主要参数；
制造日期、编号或生产批号。
7.1.2包装标志
产品包装箱外表应有文字标志和符号标志，内容包括：产品名称；
制造厂名；
收发货标志及出厂年月；
箱号；
精密仪器、防潮、防晒、正置方向符号；e.
f毛重。
7.2包装
7.2.1测定仪外包装材料为坚固、干燥的木材。箱底板厚度应不小于20mm，侧板及顶盖板厚应不小于15mm，箱板表面必须光滑。测定仪主机应固定在箱底板上，附件装在同一箱内。7.2.2外包装箱板应为压边错口接缝，箱内壁应铺设防潮油毡，主机及附件外均应加塑料薄膜防护罩。7.2.3外包装封箱后应在加固箱档四角加钉包棱角铁，角铁可用厚度不小于1mm的铁板弯制。7.2.4
测定仪随机技术文件应装在塑料袋内，固定于箱内壁上部。随机技术文件包括：产品合格证：
产品使用说明书；
随机附件及备件清单；
装箱单，
拆箱说明。

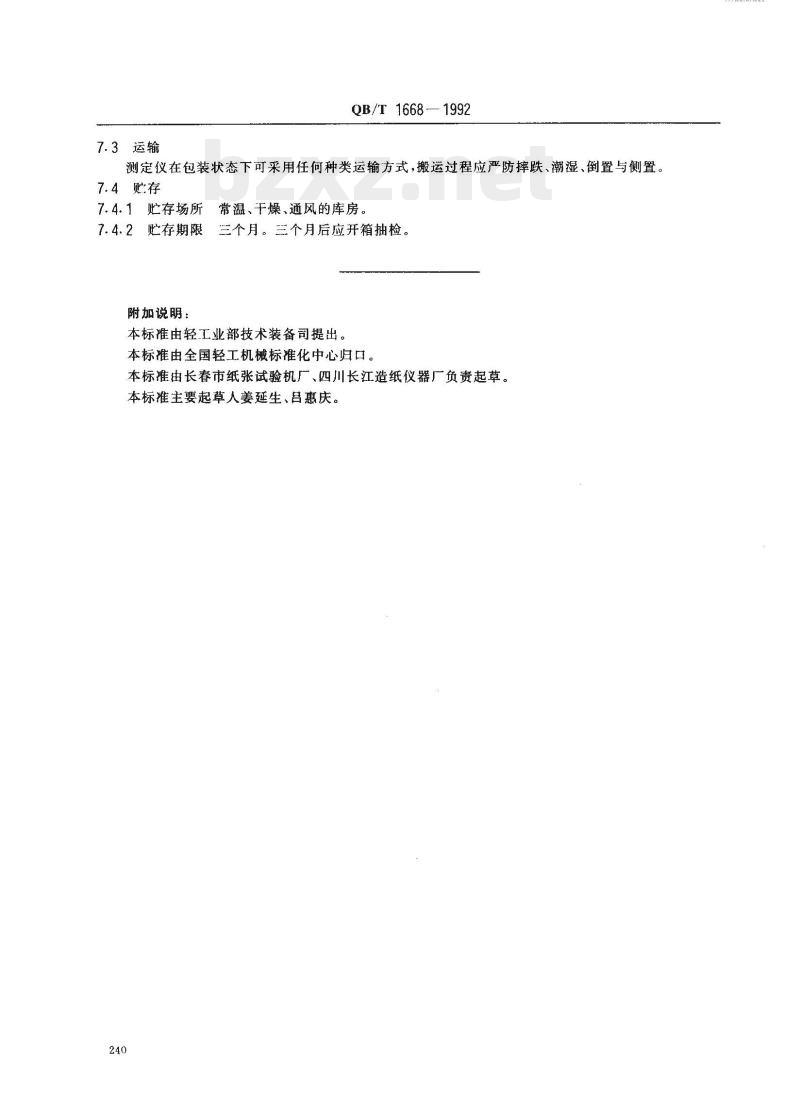

3运输
QB/T1668—1992
测定仪在包装状态下可采用任何种类运输方式，搬运过程应严防摔跌、潮湿、倒置与侧置7.4贮存
存场所
贮存期限
附加说明：
常温、干燥、通风的库房。
三个月。三个月后应开箱抽检。本标准由轻工业部技术装备司提出。本标准由全国轻工机械标准化中心归口。本标准由长春市纸张试验机厂、四川长江造纸仪器厂负责起草。本标准主要起草人姜延生、吕惠庆，240
