【CB船舶标准】船舶舵系修理验收要求与提交文件

本网站发布时间： 2025-03-20 09:01:13

CB/T3429-92
现行
　点击下载此标准

基本信息

标准号：
CB/T 3429-92
标准名称：
船舶舵系修理验收要求与提交文件
标准类别：
船舶行业标准(CB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
101.60 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
船舶舵系修理验收文件

标准简介/下载

点击下载

标准简介：

CB/T 3429-92.
1主题内容与适用范围
CB/T 3429规定了船舶舵系修理验收要求以及提交的文件。
CB/T 3429适用于钢质海船舵系修理,其它类型船舶也可参照使用。
2船舶舵系性能试验
2.1 舵系安装后,在全舵角范围内,转动应灵活、可靠、平稳、无卡滯及振动现象。
2.2舵叶实际位置应与舵机上舵角指示器的位置一致。0°位置无偏差,其它位置偏差不得超过0. 5*.
2.3舵机与舵系统分开时，当舵杆轴颈直径小于360mm时,可用人力推动舵叶转动;舵杆轴颈直径大于360mm时，可采用辅助操舵装置予以转动。用上述方法作转舵试验.
2.4转舵试验时 ,如果发现转动较重,可视具体情况,允许通过系泊或航行试验检查。若系泊或航行试验性能可靠、安全使用良好，则可予以验收。
2.5舵系填料箱不允许漏水。凡有密封装置结构,采用油润滑的舵系,不允许漏油。
3舵系修理后应提交的技术文件
3.1舵杆、舵承、舵销修换前后的安装间隙记录和测量记录.
3.2舵系固定部件和运动部件校中的修前记录和安装记录。
3.3舵杆校调记录。
3.4换新舵杆、舵柄、舵销、护套和衬套等主要零部件加工尺寸记录与其材料的化学成分和机械性能的合格证明文件。
3.5舵系性能验收记录。
3.6舵叶、导流管密性试验和测厚的检验报告。

标准内容

部分标准内容：

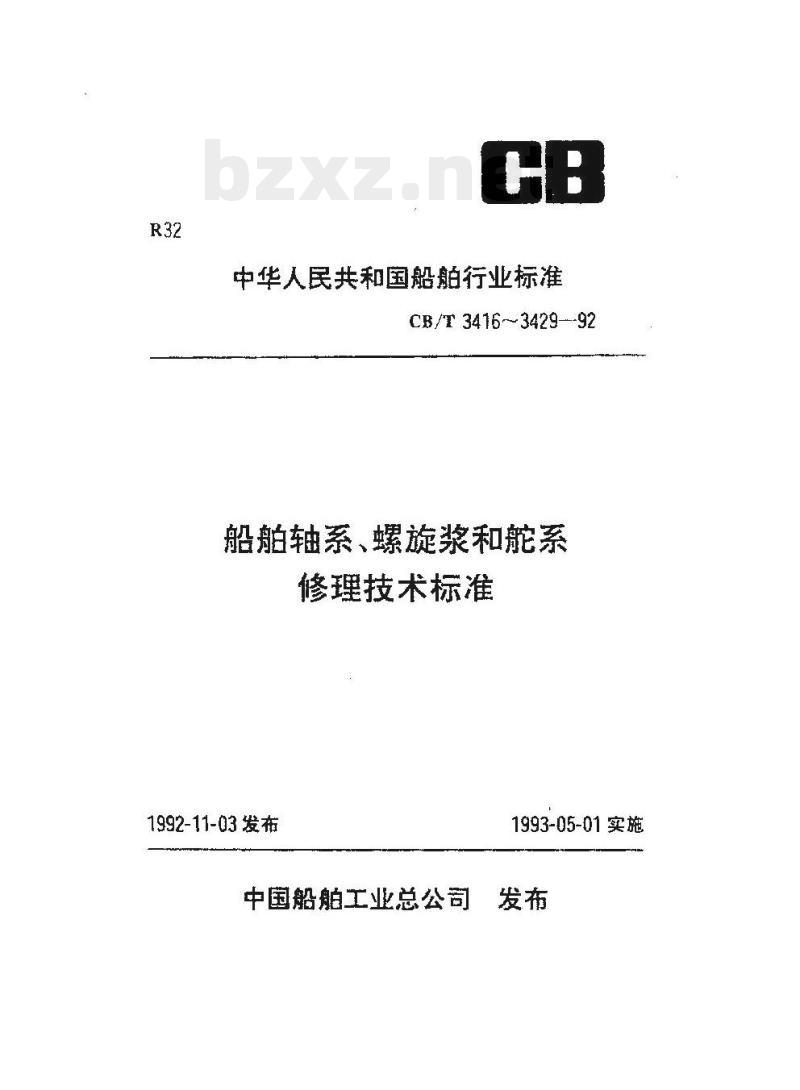

中华人民共和国船舶行业标准
CB/T 3416~3429-92
船舶轴系、螺旋浆和舵系
修理技术标准
1992-11-03发布
中国船舶工业总公司
1993-05-01实施此内容来自标准下载网

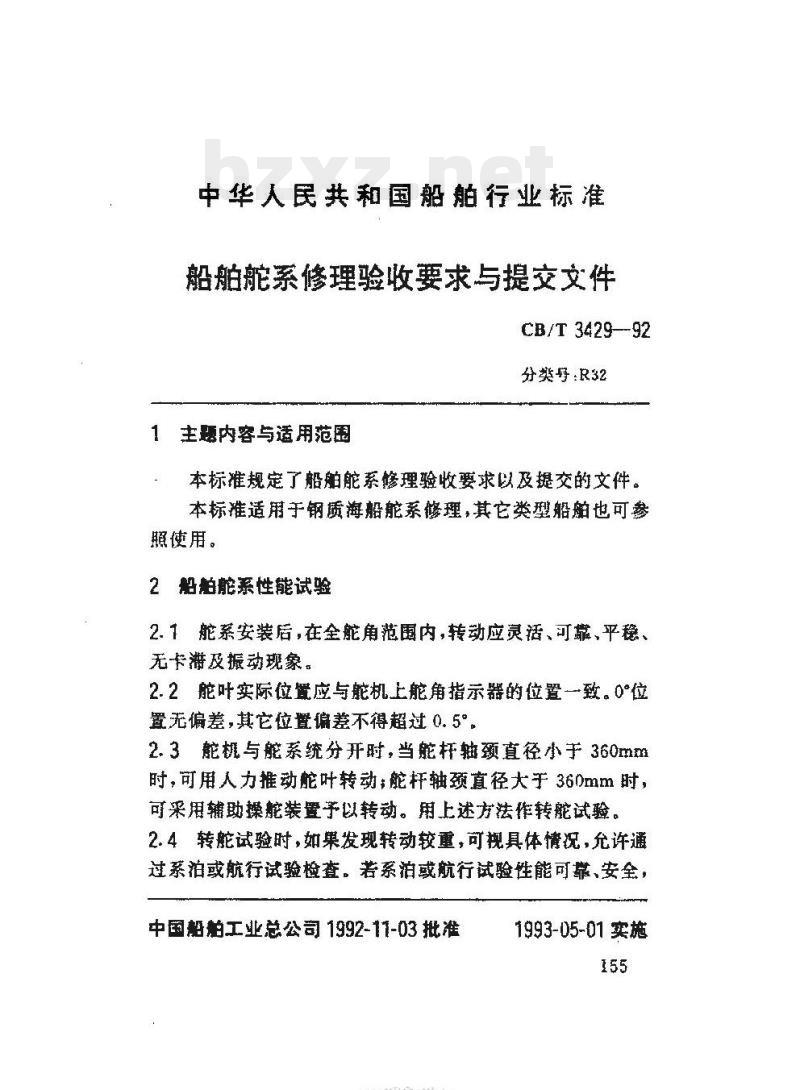

中华人民共和国船舶行业标准
船舶舵系修理验收要求与提交文件CB/T 3429--92
分类号：R32
1主题内容与适用范围
本标准规定了船能系修理验收要求以及提交的文件。本标准适用于钢质海船能系修理，其它类型船帕也可参照使用。
2船舶能系性能试验
2.1舵系安装后，在金能角范围内，转动应灵活、可靠、平稳、无卡滞及振动现象。
2.2能叶实际位置应与能机上能角指示器的位置一致。0°位置无偏差，其它位置偏差不得超过0.5°2.3能机与能系统分开时，当能杆轴颈真径小于360mm时，可用人力推动能叶转动能杆轴颈真径大于360mm时，可采用辅助操能装置予以转动。用上述方法作转能试验。2.4转舵试验时，如巢发现转动较重，可视具体情况，允许通过系泊或航行试验检查。若系泊或航行试验性能可靠、安全，中国船舶工业总公司1992-11-03批准YYKAONIKAca
1993-05-01实施

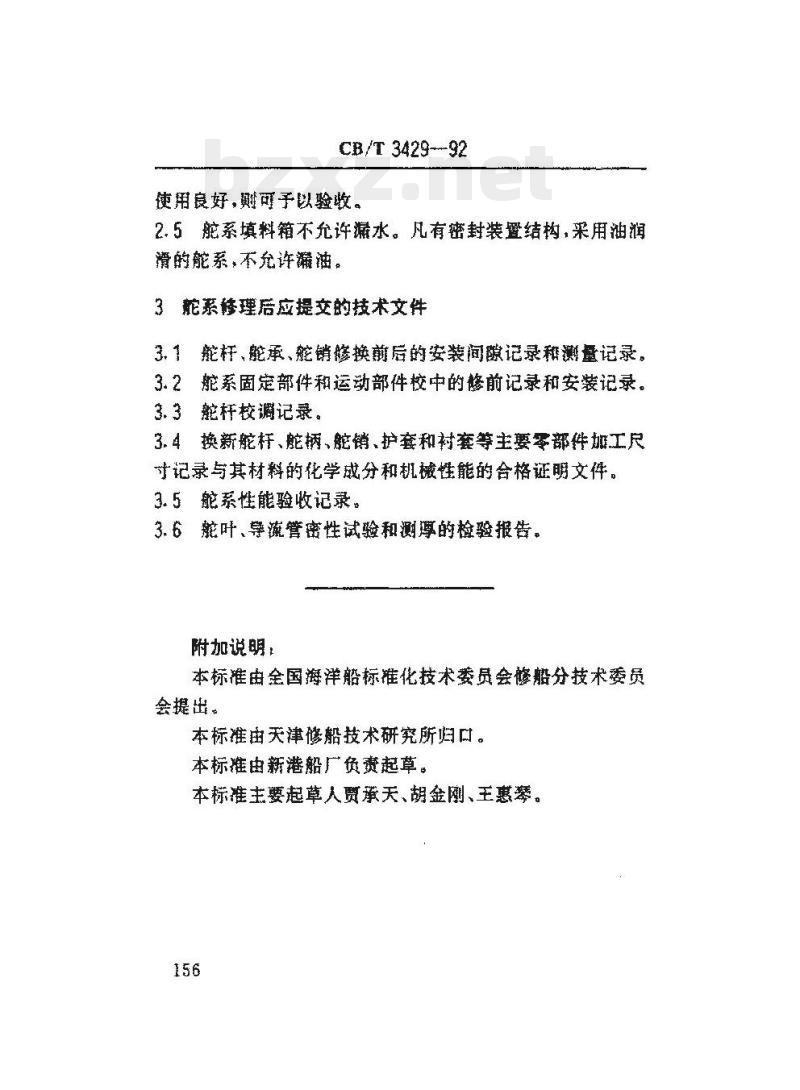

CB/T 3429---92
使用衰好，子以验敷。
2.5舵系填料箱不允许漏水。凡有密封装置结构，采用油润滑的能系，不充许滞油。
3蛇系軽理后应提交的技术文件
3.1杆，能承、能销修换剪后的姿装间膜录稚测量记录，3.2能系固定部件和运动部件校中的修前记录和安装记录。3.3舵杆校调记录。
3.4换新舵杆、舵柄，能销，护套和衬套等主要零部件加工尺寸记录与其材料的化学成分和机械佳能的合格证明文件。3.5能系性能验收记录。
3.6龙叶、导流管密性试验和测遵的检验报告，附加说明：
本标准由全国海洋船标化技术委员会修船分技术委员会提出。
本标准由天津修船技术研究所归口。本标准由新港船广负费起草。
本标准主要起草人贯承天、胡金刚，王惠琴。156
