【CB船舶标准】 外板信息

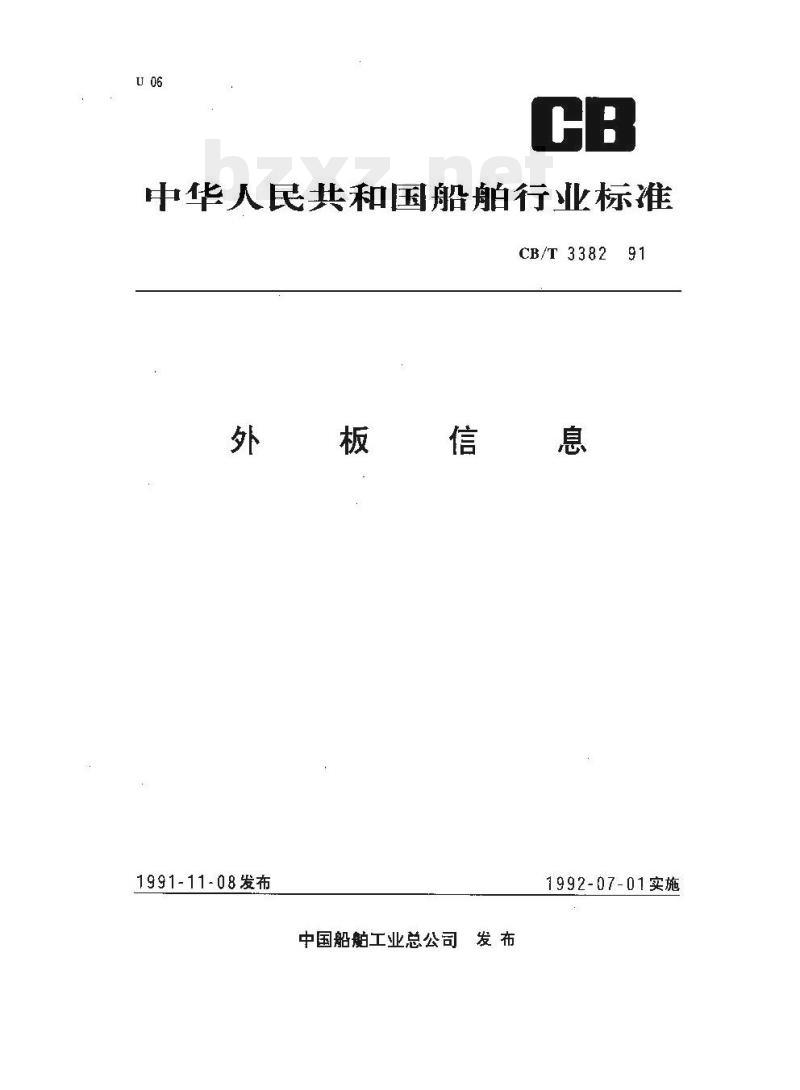

中华人民共和国船舶行业标准
CB/T 3382
外板信息
1991-11-08发布
中国船舶工业总公司发布
1992-07-01实施

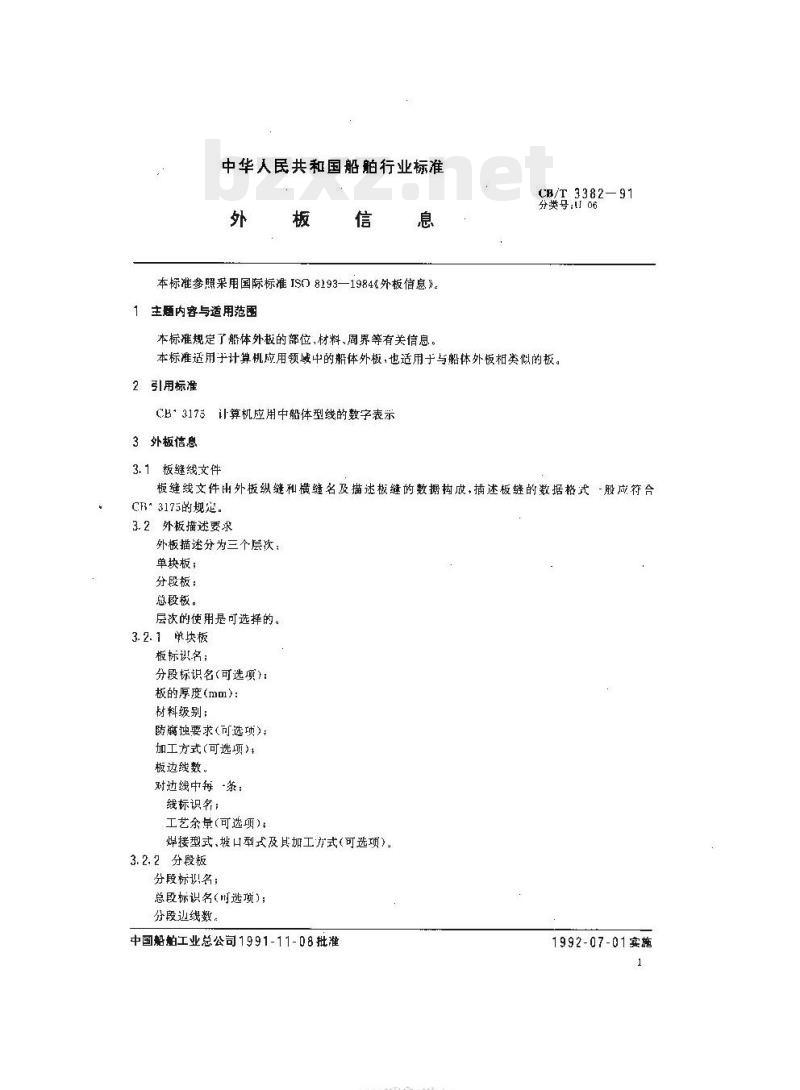

中华人民共和国船舶行业标准
本标准参照采用国际标准ISO8193—1984《外板信息》。主题内容与适用范围
本标准规定了船体外板的部位，材料、周界等有关信息。CB/T 3382—91
分类号：F06
本标准适用于计算机应用领域中的船体外板，也适用于与船体外板相类似的板。2引用标准
CB＇3175计算机应用中船体型线的数字表示3外板信息
3.1板缝线文件
板缝线文件出外板纵继和横缝名及描述板缝的数据构皮,描述板经的数据格式-般应符合CR\3175的规定。
3.2外板描述要求
外板描述分为三个层次；
单块板；
分段板；
总段板。
层饮的使用是可选择的。
3.2.1单块板
板标琪名：
分段标识名(可选项)：
板的厚度（mm）：
材料级别；
防腐蚀要求(可选项)；
加工方式(可选项)
板边线数。
对边线中每·条：
线标识名：
工艺余量(可选项)
焊接型式、坡口型式及其加工力式(可选项）。3.2.2分段板
分段标识名；www.bzxz.net
总段标识名（叫选项）；
分段边线数。
中国船舶工业总公司1991-11-08批准FTYKAONIKAcCa-
1992-07-01实施

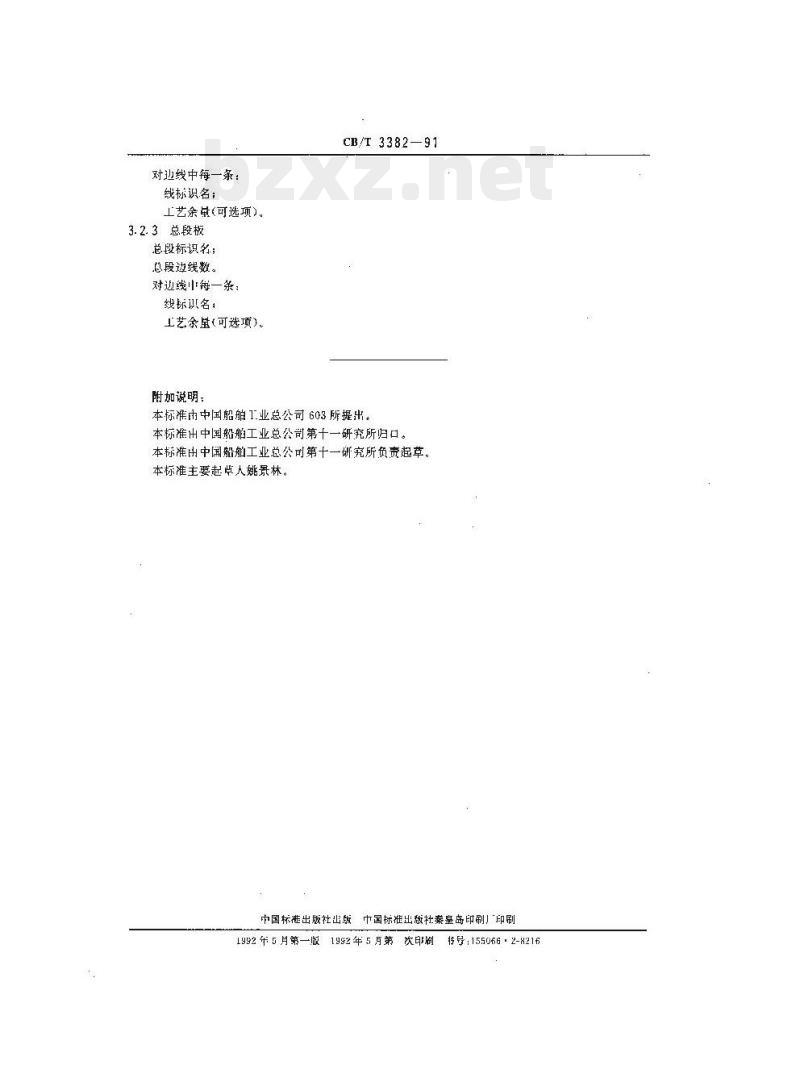

对线中每一条：
线标识名：
上艺余量(可选项)。
3.2.3总段板
总段标识名；
总段边线数。
对边线中每一条：
线银识名：
上艺余量(可选项)。
附加说明：
CB/T 3382—91
本标准由中国船舶1业总公司603所提出。本标准出中国船舶工业总公司第十一研究所归口。本标准出中国船舶工业总公司第十一研究所负责起草。本标准主要起悼人姚景林。
中国标崔出版社出版中国标准出蔽社秦皇岛印刷」印刷1992年 5月第一版1992年 5月第次印将号：155066·2-H216
