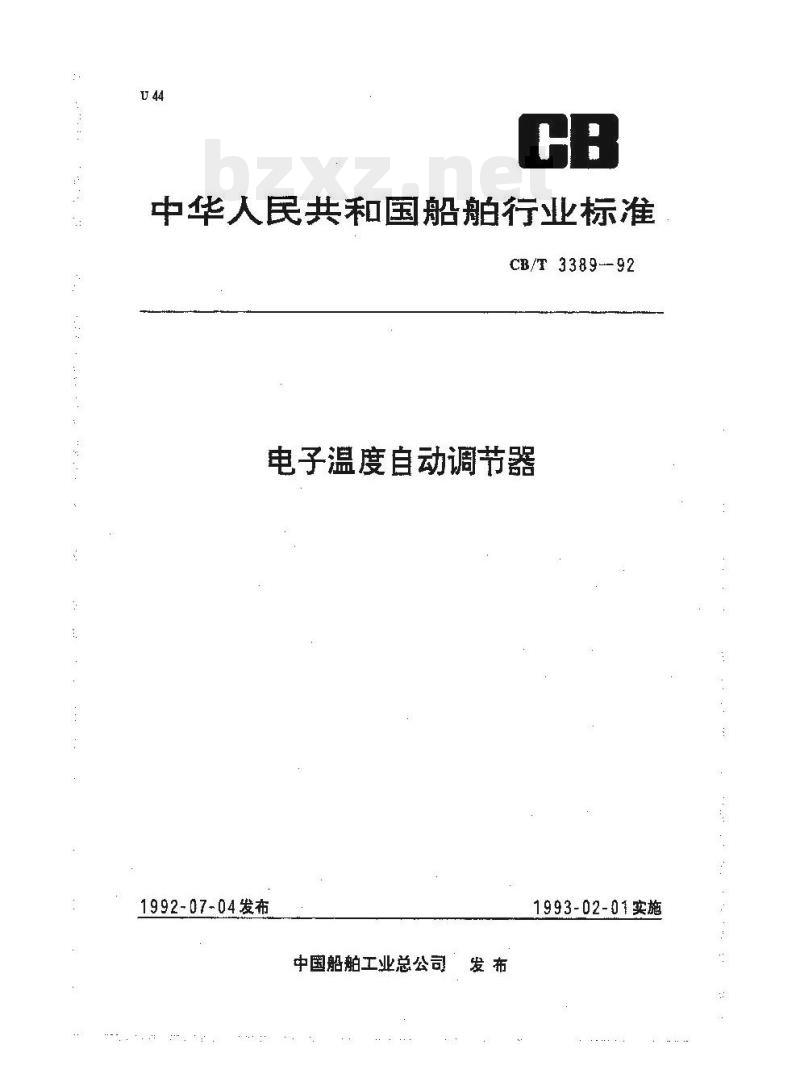

【CB船舶标准】 电子温度自动调节器

中华人民共和国船舶行业标准
CB/T3389--92
电子温度自动调节器
1992-07-04发布
中国船舶工业总公司“发布
1993-02-01实施

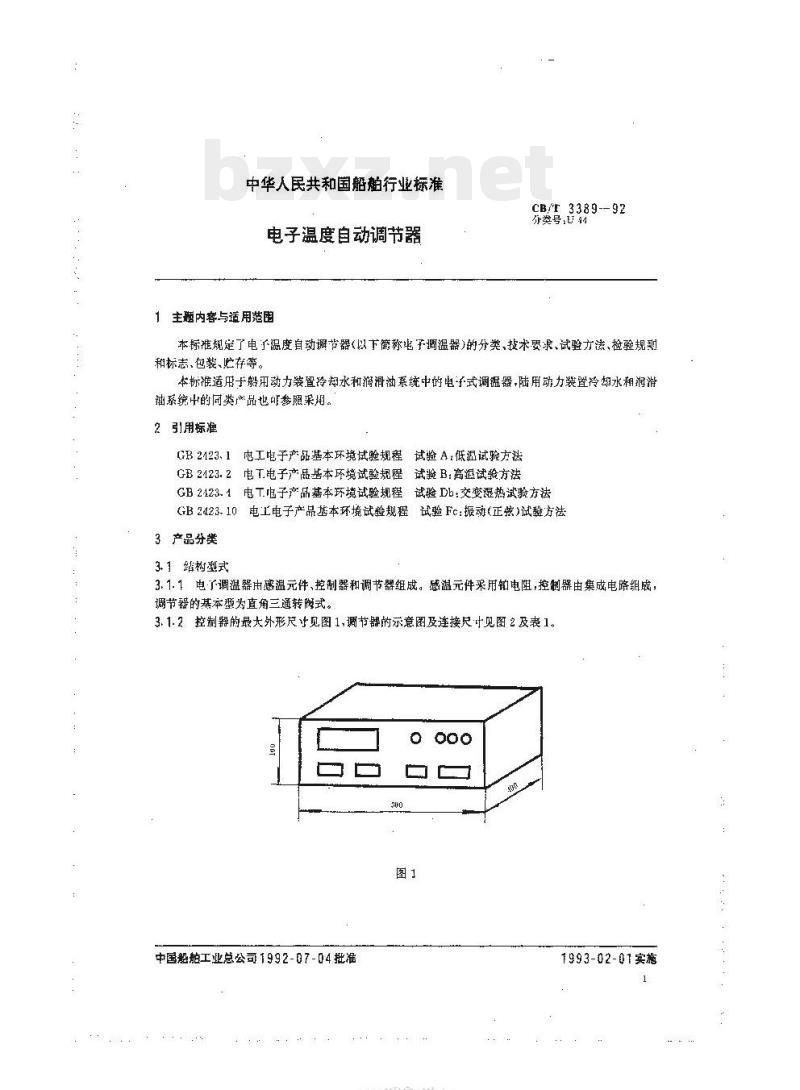

中华人民共和国船舶行业标准
电子温度自动调节器
主题内客与适用范围
CB/T 3389--92
分类号：百4
本标准规定了电予温度自动调节器(以下称电子调温器)的分类、技术要求、试验方法，检验规测和标志，包装、贮存等。
本标准适用于船用动力装置冷均水和润滑油系统中的电子式调温器，陆用动力装置冷却水和润滑轴系统中的同类产品也叫参照采期。2引用标准
GB 2423.1
电工电子产品基本环境试验规程试验 A：低温试验方法电工电子产基本境试验规程
GB2423.1电T.电子产品基本环境试验规程试验 B:高温试验方法
试验 Db:交变湿热试验方法
GB2423.10电工电子产品基本环境试验规程试验Fc:振动（正弦）试验方法3产品分类
31维构型式
3.1.1电了调温器由感温元件、控制器和调节器组成。感温元件采用铂电阻,控制器由集成电路组成；调节器的基本型为直角三通转式。3.1.2控制帮的最大外形尺计见图1，调节器的示意图及连接尺见图2及表10000
中国船舶工业总公司1992-07-04批准HTYKAONIKAca
1993-02-01实施
公称通径 D%

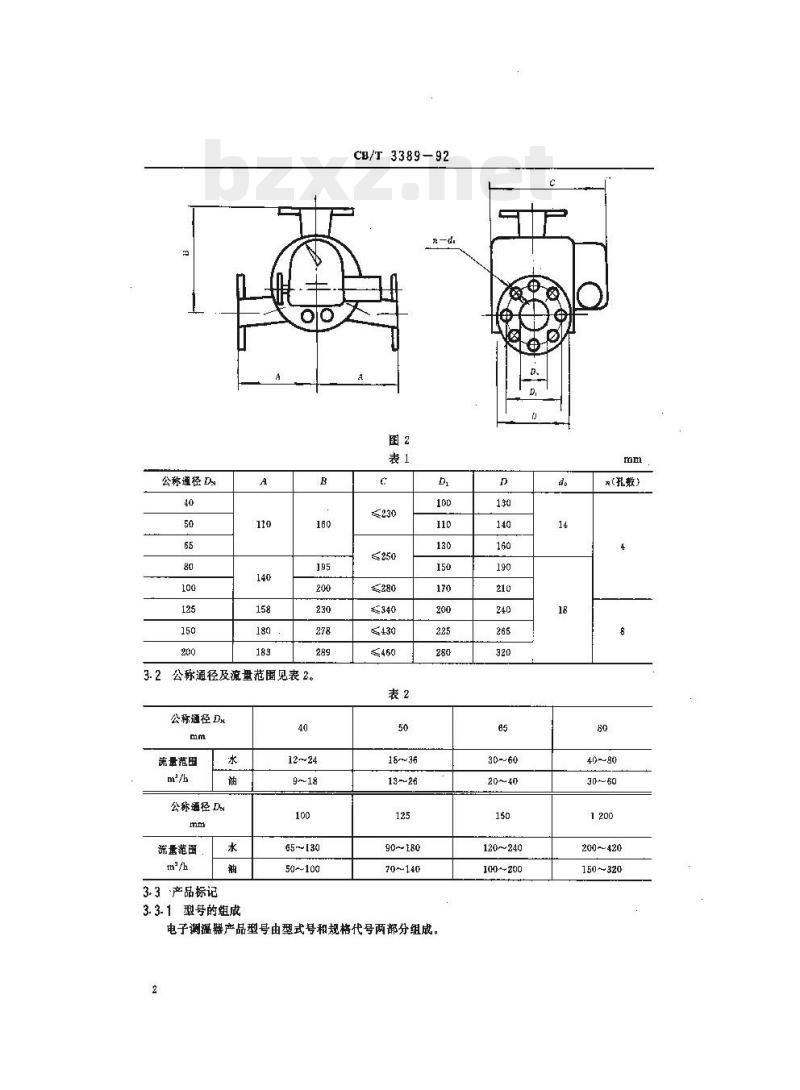

3.2公称通径及流量范圃见表2。公称通径DN
流量范围
公称通径 D%
流量范画
3.3产品标记
3.3-1型号的成
65~130
50~100
CB/T3389-92
90~180
70~140
电子调器产品型号由型式号和规格代号两部分组成。130
120240
100~-200
R（孔数）
30-~60
200420
150~320

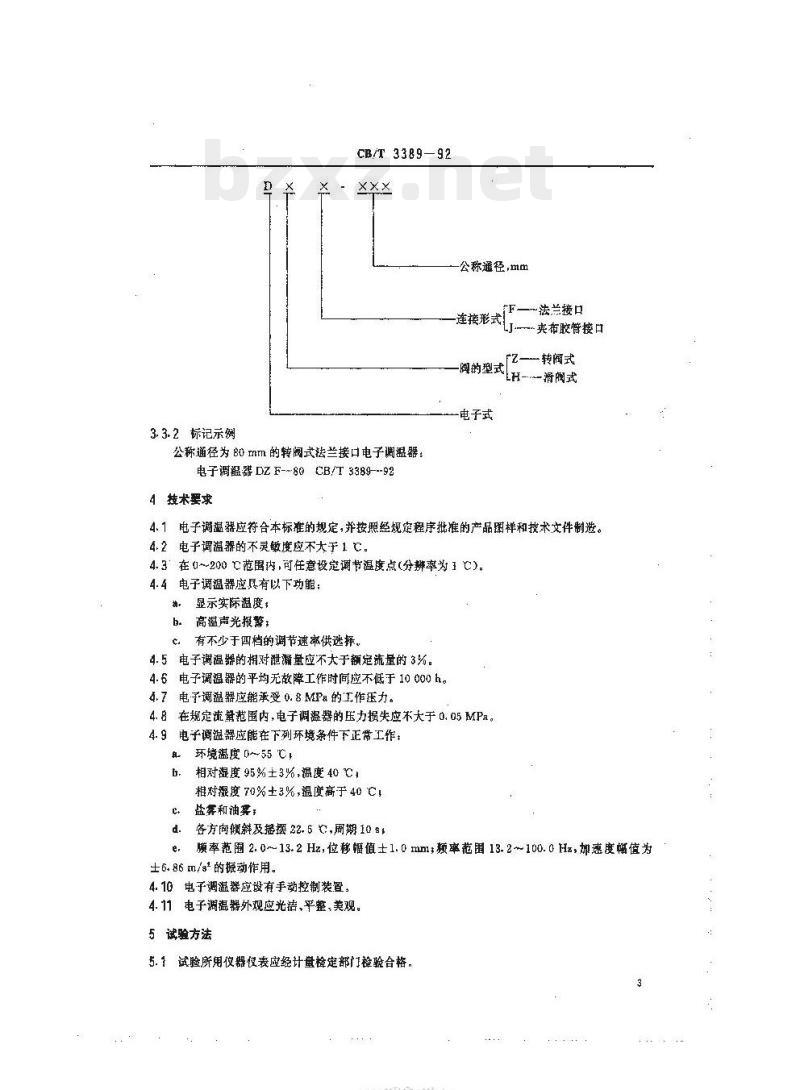

3.3.2标记示例
CB/T 3389—92
公称通径为 80 mm的转阀式耘兰接口电子调温器：电子调温器 DZ F--80CB/T 3389---924技术要求
公称通径，mm
阀的型
电子式
法兰接口
夹布胶管接口
一转阀式
一滑阀式
4.1电子调温器应符合本标准的规定，并按照经规定程序批准的产品图样和技术文件制避。4.2电子调温器的不灵敏度应不大于1℃。4.3在(~200 范围内,可任意设定调节温度点(分辨率为 C)。4.4电子调温器应具有以下功能：显示实际温度，
b高温声光报警；
有不少于四档的调节速率供选择。4.5电子调温器的相对泄渐量应不大于额定流量的3为。4.6电子调温器的平均无故障工作时间应不低于10000h。4.7电子调温器应能承受 0. 8MPa的工作压力。4. 8在规定流量范围内，电子调温器的压力损失应不大于0, 05 MPa。4.9电子调温器应能在下列环境条件下正常工作：环境温度0~55℃，
相对湿度 95%±3%,温度 40 ℃
相对湿度 70%±3%,温度高于 40 它！C
盐雾和油雾：
各方向癫辩及摇摆22.5~,周期10s1d.
显率范围 2. 0 ~ 13. 2 Hz,位移幅值士 1. 0 mm1;赖率范围 13. 2 ~ 100. 0 Hz,加速度幅值为士6. 86 m/s的振动作用。
4.10电子调温器应设有手动控制装置。4.11电子调温器外观应光洁，平整、美观。5试验方法
5.1试脸所用仪器侵表应经计盘检定部门检验合格，3
TYYKAONiKAca

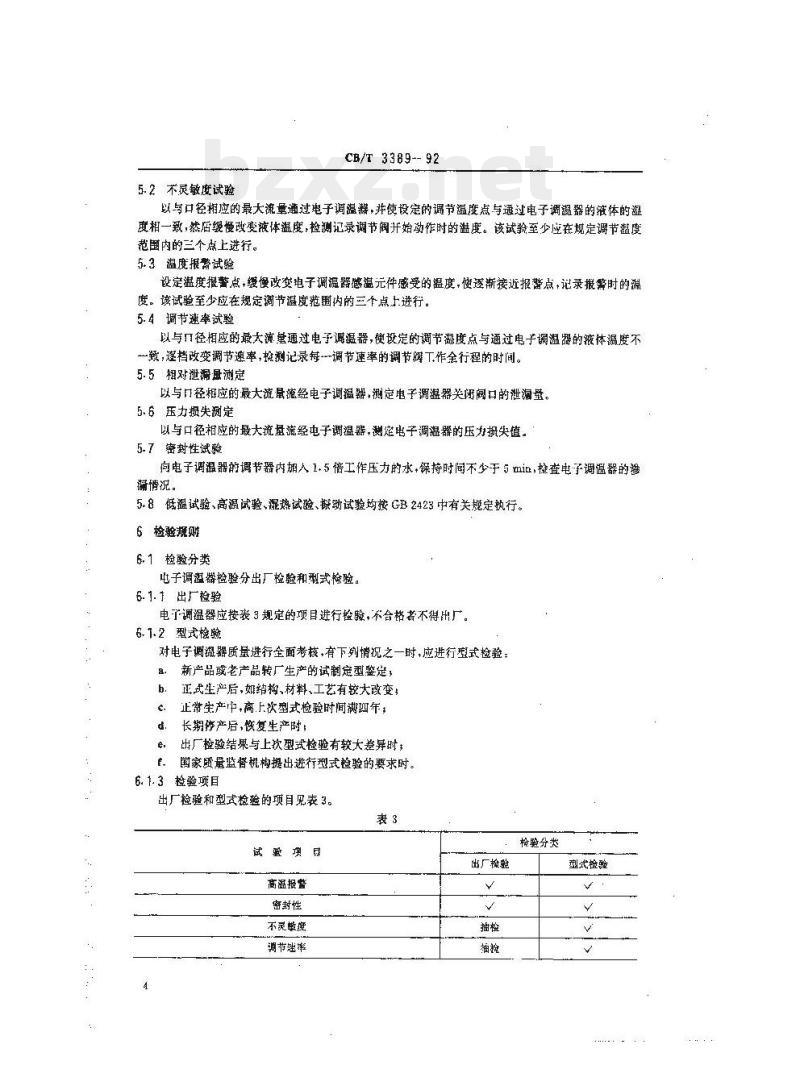

5.2不灵敏度试验
CB/T3389-92
以与口径相应的最大流量通过电子调温，并使设定的节温度点与通过电子调温器的液体的温度相一致，然店缨慢改变液体温度，检测记录调节阀开始动作时的溢度。该试验至少应在规定调节盘度范围内的三个点上进行。
5.3温度报替试验
设定温度报警点，缓慢改变电子谢温器感温元件感受的温度，使逐渐接近报替点，记录报等时的温度。该试验至少应在规定调节温度范围内的三个点上进行。5.4调节速率试验
以与旧径相应的最大演垒通过电予调温器，便设定的调节海度点与通过电子调温器的液体温度不一致，逢档改变调节速率，测记录每-调节速率的调节工作金行程的时间。5.5相对泄滑虽测定
以与月径相应的最大流量流经电子调温器，测定电子调温器关闭阀口的泄漏量。5.6压力损失测定
以与口径相应的最大流量流经电子调温器，测定电子调温器的压力摄尖值。5-7密封性试验
向电子调温器的调节器内期人1.5倍工作压力的水，保持时间不少于5mi，检查电子调温器的渗情说，
5.8低温试验、高温试验、混热试验、概动试验均按GB2423中有关规定执行。6检验规购
6.1检验分类
也子调蕴器检验分出厂检验和型式检验。6. 1.1 出检验
电下调温器应按表3规定的项目进行检验，不合格者不得出厂。6.1.2型梭赖
对电子调温器质量进行全面考核，有下列情祝之一时，应进行型式检验：新产品或老产品转厂生产的试制定型鉴定，a.
正式生产后，如结构、材料、工艺有较大改变，正常生产中,离上次型式检验时间满四年；长期将产后，恢复生产时，
出厂检验结果与上次型式检验有较大差异时；e.
国家质量监督机构提出进行型式检验的要求时。6. 1. 3 检验项目
出厂检验和型式检验的项目见表 3。表3
试验澳
高温报警
密封性Www.bzxZ.net
不灵敏度
调节继率
出厂梭验
检验分类
型式检验
相对泄凝量
压力损失
CB/T 3389~~92
续裘3
出厂检验
6-2抽祥规则
6.2.1型式检验的试样数甚为一件.所有检验项目全部合格作为通过。验分类
型式检验
6.2.2电子调温器的不灵敏度、调节速率、相对泄滞基和压力损失试验，每批产品抽样检验的试样数壁应不少于5%，至少为一台，随机插取。如发现有合格者，应作加倍数量复验。再发现不合格者，应遂台进行检验
7标志、包装和贮存
7.1标志
7.1.1电子温器应在明显部位装上铬牌，铭牌至少包含以下内容：a
电子调温器型号：
控制器电源电压,频率；
公称通径邮
制造厂名称，
制造日期或编号。
7.1.2电子调温器的调节器壳体上应有字母或标牌等方式标明各阀口对系统的安装连接方向。7.2包装
7.2.1电子调温器的调节器用木箱包装，调节器的阀口应该封钱，调节器在本箱内应给予定。控制器加以荫震措，可用纸窥包装。均需荫潮。7.2.2包装箱上应标志出调温器型号。7.3贴荐
电子调温器度在良好的保管条许下(避免杂质进入，避免潮显、避免高温)库存。附加说明：
本标准由中国船舶工业总公司603所提出。本标准由中国船舶工业总公询第七研究院711所妇口。本标由711所负费起。
本标准主要起草人钧风。
