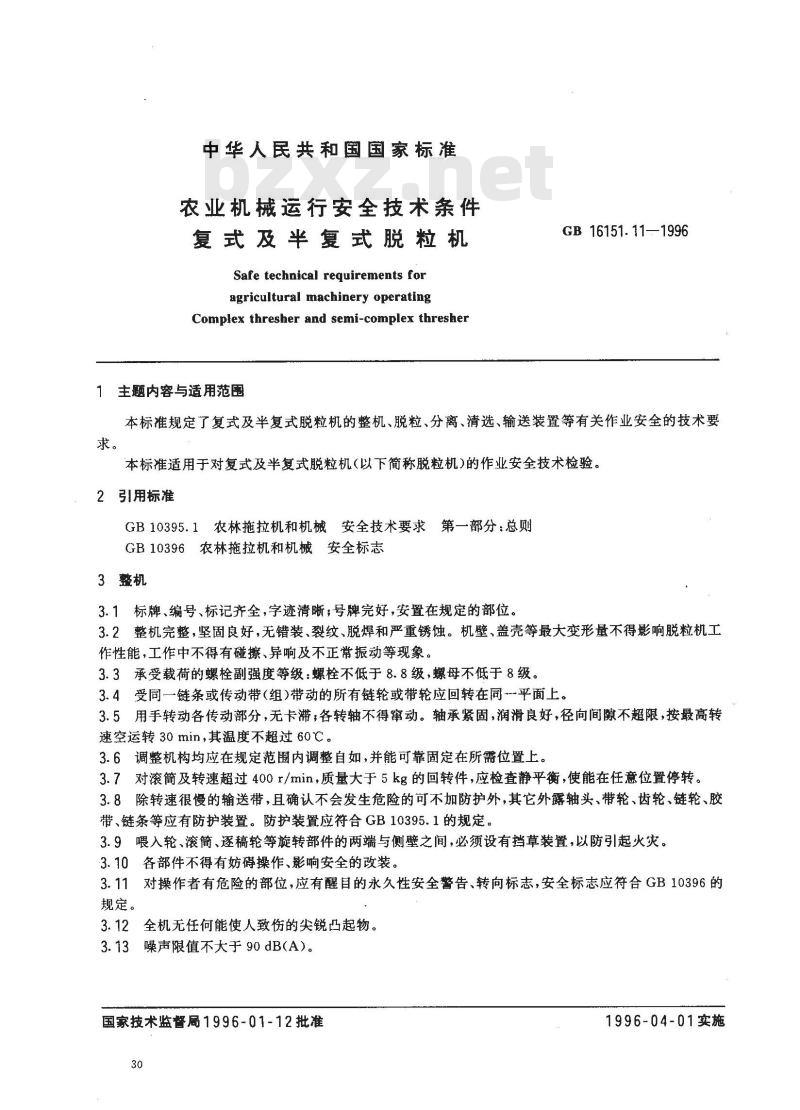

中华人民共和国国家标准
农业机械运行安全技术条件
复式及半复式脱粒机
Safe technical requirements foragricultural machinery operatingComplex thresher and semi-complex thresher1主题内容与适用范
GB16151.111996
本标准规定了复式及半复式脱粒机的整机、脱粒、分离、清选、输送装置等有关作业安全的技术要求。
本标准适用于对复式及半复式脱粒机(以下简称脱粒机)的作业安全技术检验。2引用标准
GB10395.1农林拖拉机和机械安全技术要求第一部分：总则GB10396农林拖拉机和机械安全标志3整机
3.1标牌、编号、标记齐全，字迹清晰；号牌完好，安置在规定的部位。3.2整机完整，坚固良好，无错装、裂纹、脱焊和严重锈蚀。机壁、盖壳等最大变形量不得影响脱粒机工作性能，工作中不得有碰擦、异响及不正常振动等现象。3.3承受载荷的螺栓副强度等级：螺栓不低于8.8级，螺母不低于8级。3.4受同一链条或传动带(组)带动的所有链轮或带轮应回转在同-平面上。3.5用手转动各传动部分，无卡滞；各转轴不得窜动。轴承紧固，润滑良好，径向间隙不超限，按最高转速空运转30min，其温度不超过60℃。3.6调整机构均应在规定范围内调整自如，并能可靠固定在所需位置上。3.7对滚简及转速超过400r/min，质量大于5kg的回转件，应检查静平衡，使能在任意位置停转。3.8除转速很慢的输送带，且确认不会发生危险的可不加防护外，其它外露轴头、带轮、齿轮、链轮、胶带、链条等应有防护装置。防护装置应符合GB10395.1的规定。3.9喂入轮、滚筒、逐稿轮等旋转部件的两端与侧壁之间，必须设有挡草装置，以防引起火灾。3.10各部件不得有妨碍操作、影响安全的改装。3.11对操作者有危险的部位，应有醒目的永久性安全警告、转向标志，安全标志应符合GB10396的规定。
3.12全机无任何能使人致伤的尖锐凸起物。3.13噪声限值不大于90dB(A）。国家技术监督局1996-01-12批准30
1996-04-01实施

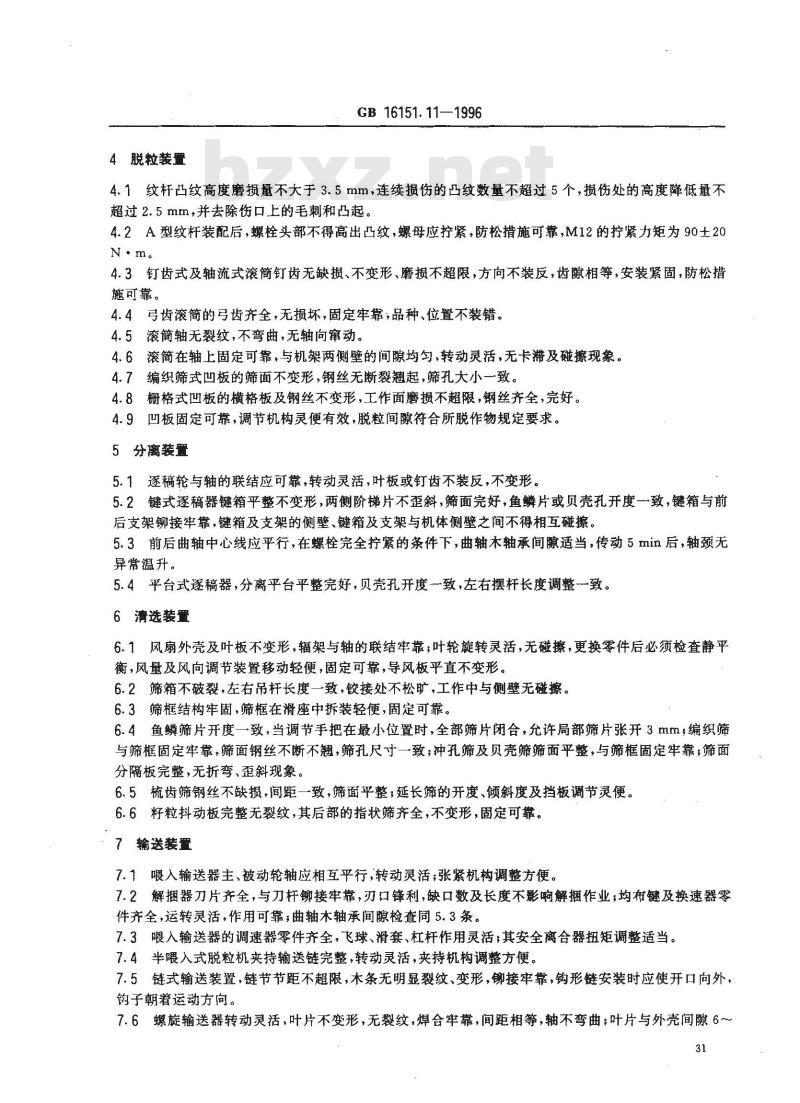

4脱粒装置
GB16151.11—1996
4.1纹杆凸纹高度磨损量不大于3.5mm，连续损伤的凸纹数量不超过5个，损伤处的高度降低量不超过2.5mm，并去除伤口上的毛刺和凸起。4.2A型纹杆装配后，螺栓头部不得高出凸纹，螺母应拧紧，防松措施可靠，M12的紧力矩为90土20N·m.
4.3钉齿式及轴流式滚筒钉齿无缺损、不变形、磨损不超限，方向不装反，齿隙相等，安装紧固，防松措璇可靠。
4.4弓齿滚简的弓齿齐全，无损坏，固定牢靠，品种、位置不装错。4.5滚简轴无裂纹，不弯曲，无轴向窜动。4.6滚简在轴上固定可靠，与机架两侧壁的间隙均匀，转动灵活，无卡滞及碰擦现象。4.7
编织筛式凹板的筛面不变形，钢丝无断裂翘起，筛孔大小一致。4.8栅格式凹板的横格板及钢丝不变形，工作面磨损不超限，钢丝齐全，完好。4.9凹板固定可靠，调节机构灵便有效，脱粒间隙符合所脱作物规定要求。5分离装置
5.1逐稿轮与轴的联结应可靠，转动灵活，叶板或钉齿不装反，不变形。5.2键式逐稿器键箱平整不变形，两侧阶梯片不歪斜，筛面完好，鱼鳞片或贝壳孔开度一致，键箱与前后支架铆接牢靠，键箱及支架的侧壁、键箱及支架与机体侧壁之间不得相互碰擦。5.3前后曲轴中心线应平行，在螺栓完全紧的条件下，曲轴木轴承间隙适当，传动5min后，轴颈无异常温升。
5.4平台式逐稿器，分离平台平整完好，贝壳孔开度一致，左右摆杆长度调整一致。6清选装量bzxZ.net
6.1风扇外壳及叶板不变形，辐架与轴的联结牢靠；叶轮旋转灵活，无碰擦，更换零件后必须检查静平衡，风量及风向调节装置移动轻便，固定可靠，导风板平直不变形。6.2筛箱不破裂，左右吊杆长度一致，铰接处不松旷，工作中与侧壁无碰擦。6.3筛框结构牢固，筛框在滑座中拆装轻便，固定可靠。6.4鱼鳞筛片开度一致，当调节手把在最小位置时，全部筛片闭合，允许局部筛片张开3mm，编织筛与筛框固定牢靠，筛面钢丝不断不翘，筛孔尺寸一致；冲孔筛及贝壳筛筛面平整，与筛框固定牢靠；筛面分隔板完整，无折弯、歪斜现象。6.5梳齿筛钢丝不缺损，间距一致，筛面平整，延长筛的开度、倾斜度及挡板调节灵便。6.6籽粒抖动板完整无裂纹，其后部的指状筛齐全，不变形，固定可靠。7输送装置
7.1喂入输送器主、被动轮轴应相互平行，转动灵活；张紧机构调整方便。7.2解捆器刀片齐全，与刀杆铆接牢靠，刃口锋利，缺口数及长度不影响解捆作业，均布键及换速器零件齐全，运转灵活，作用可靠；曲轴木轴承间隙检查同5.3条。7.3喂入输送器的调速器零件齐全，飞球、滑套、杠杆作用灵活其安全离合器扭矩调整适当。7.4半喂入式脱粒机夹持输送链完整，转动灵活，夹持机构调整方便。7.5链式输送装置，链节节距不超限，木条无明显裂纹、变形，铆接牢靠，钩形链安装时应使开口向外，钩子朝着运动方向。
7.6螺旋输送器转动灵活，叶片不变形，无裂纹，焊合牢靠，间距相等，轴不弯曲；叶片与外壳间隙6～31

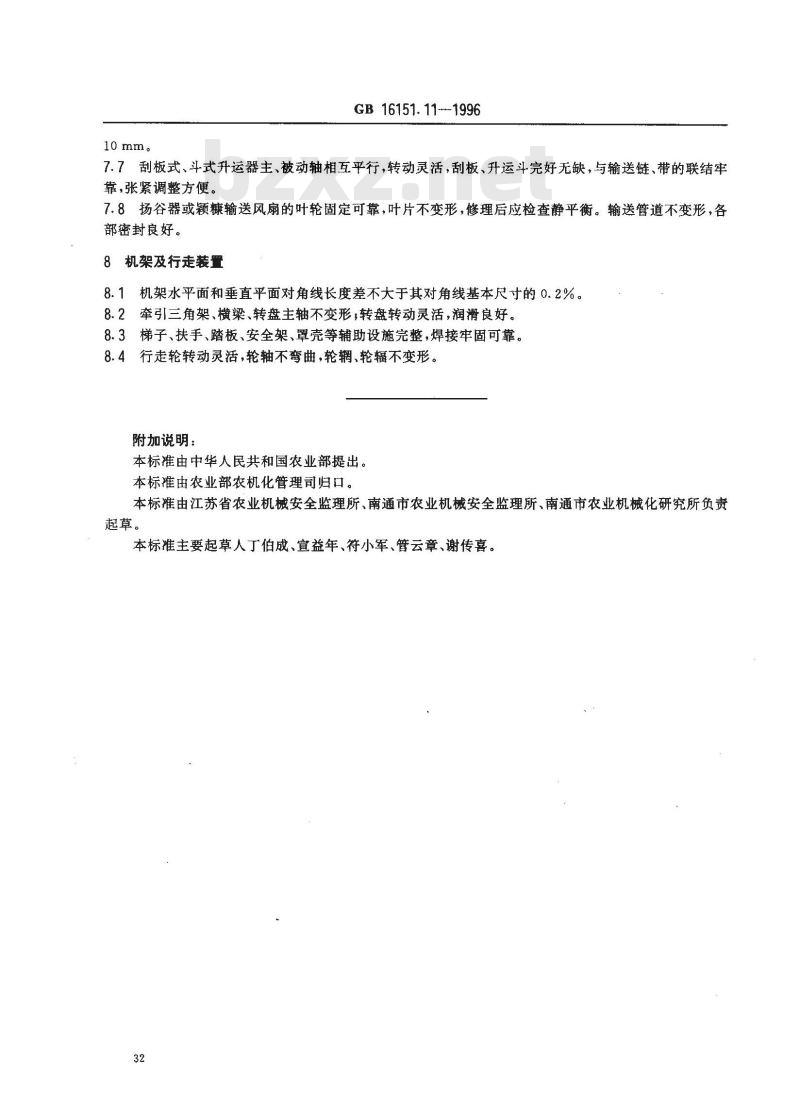

10mm。
GB16151.11--1996
7.7刮板式、斗式升运器主、被动轴相互平行，转动灵活，刮板、升运斗完好无缺，与输送链、带的联结牢靠，张紧调整方便。
7.8扬谷器或颖糠输送风扇的叶轮固定可靠，叶片不变形，修理后应检查静平衡。输送管道不变形，各部密封良好。
8机架及行走装置
8.1机架水平面和垂直平面对角线长度差不大于其对角线基本尺寸的0.2%。8.2牵引三角架、横梁、转盘主轴不变形;转盘转动灵活润滑良好。8.3梯子、扶手、踏板、安全架、罩壳等辅助设施完整，焊接牢固可靠。8.4行走轮转动灵活，轮轴不弯曲，轮辋、轮辐不变形。附加说明：
本标准由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人丁伯成、宣益年、符小军、管云章、谢传喜。32
