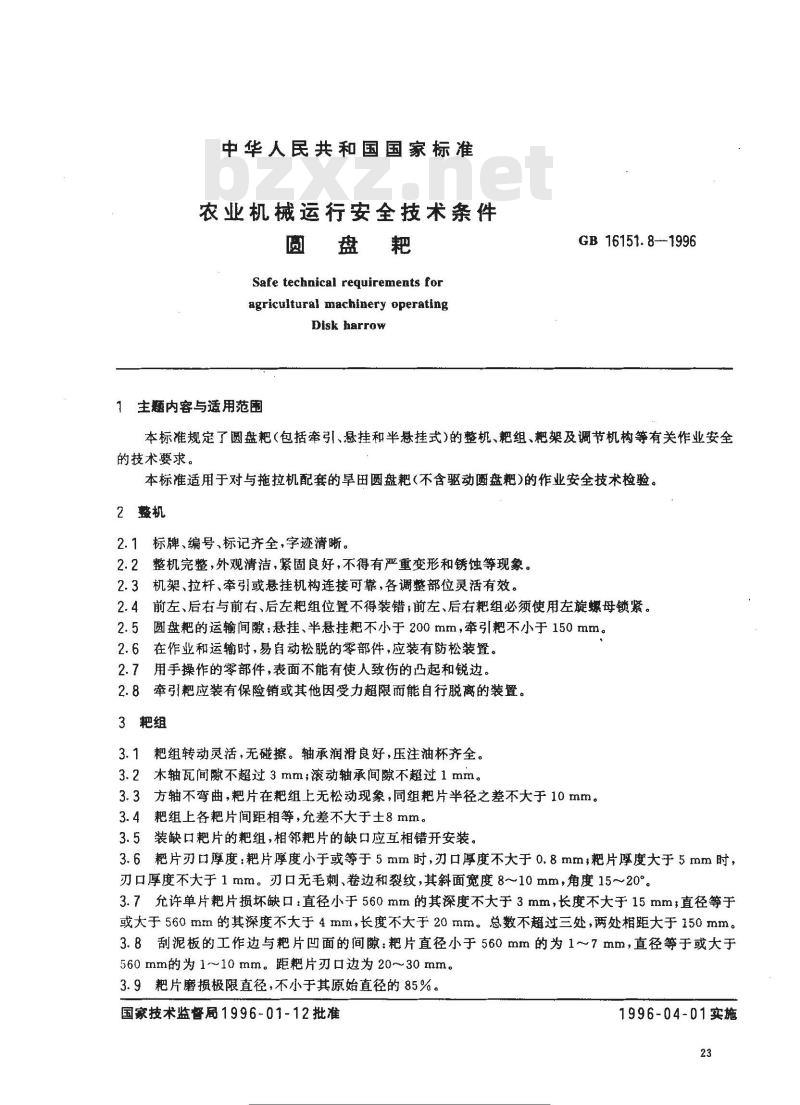

【国家标准(GB)】 农业机械运行安全技术条件 圆盘耙

中华人民共和国国家标准
农业机械运行安全技术条件
圆盘耙
Safe technical requirements foragricultural machinery operatingDisk harrow下载标准就来标准下载网
主题内容与适用范围
GB16151.8-1996
本标准规定了圆盘粑（包括牵引、悬挂和半悬挂式）的整机、靶组、粑架及调节机构等有关作业安全的技术要求。
本标准适用于对与拖拉机配套的旱田圆盘粑(不含驱动圆盘粑)的作业安全技术检验。2整机
2.1标牌、编号、标记齐全，字迹清晰。2.2整机完整，外观清洁，紧固良好，不得有严重变形和锈蚀等现象。2.3机架、拉杆、牵引或悬挂机构连接可靠，各调整部位灵活有效、2.4前左、后右与前右、后左粑组位置不得装错;前左、后右粑组必须使用左旋螺母锁紧。2.5圆盘粑的运输间隙：悬挂、半悬挂粑不小于200mm，牵引粑不小于150mm。2.6在作业和运输时，易自动松脱的零部件，应装有防松装置。2.7用手操作的零部件，表面不能有使人致伤的凸起和锐边。2.8牵引粑应装有保险销或其他因受力超限而能自行脱离的装置。3靶组
3.1耙组转动灵活，无碰擦。轴承润滑良好，压注油杯齐全。3.2木轴瓦间隙不超过3mm；滚动轴承间隙不超过1mm。3.3方轴不弯曲，粑片在粑组上无松动现象，同组粑片半径之差不大于10mm。3.4耙组上各粑片间距相等，允差不大于士8mm。3.5装缺口耙片的耙组，相邻耙片的缺口应互相错开安装、3.6粑片刃口厚度：粑片厚度小于或等于5mm时，刃口厚度不大于0.8mm，粑片厚度大于5mm时，刃口厚度不大于1mm。刃口无毛刺、卷边和裂纹，其斜面宽度8~10mm，角度15~20。3.7允许单片粑片损坏缺口：直径小于560mm的其深度不大于3mm，长度不大于15mm，直径等于或大于560mm的其深度不大于4mm，长度不大于20mm。总数不超过三处，两处相距大于150mm。3.8刮泥板的工作边与粑片凹面的间隙：粑片直径小于560mm的为1～7mm，直径等于或大于560mm的为1～10mm。距粑片刃口边为20～30mm。3.9粑片磨损极限直径，不小于其原始直径的85%。国家技术监督属1996-01-12批准术免费关
1996-04-01实施

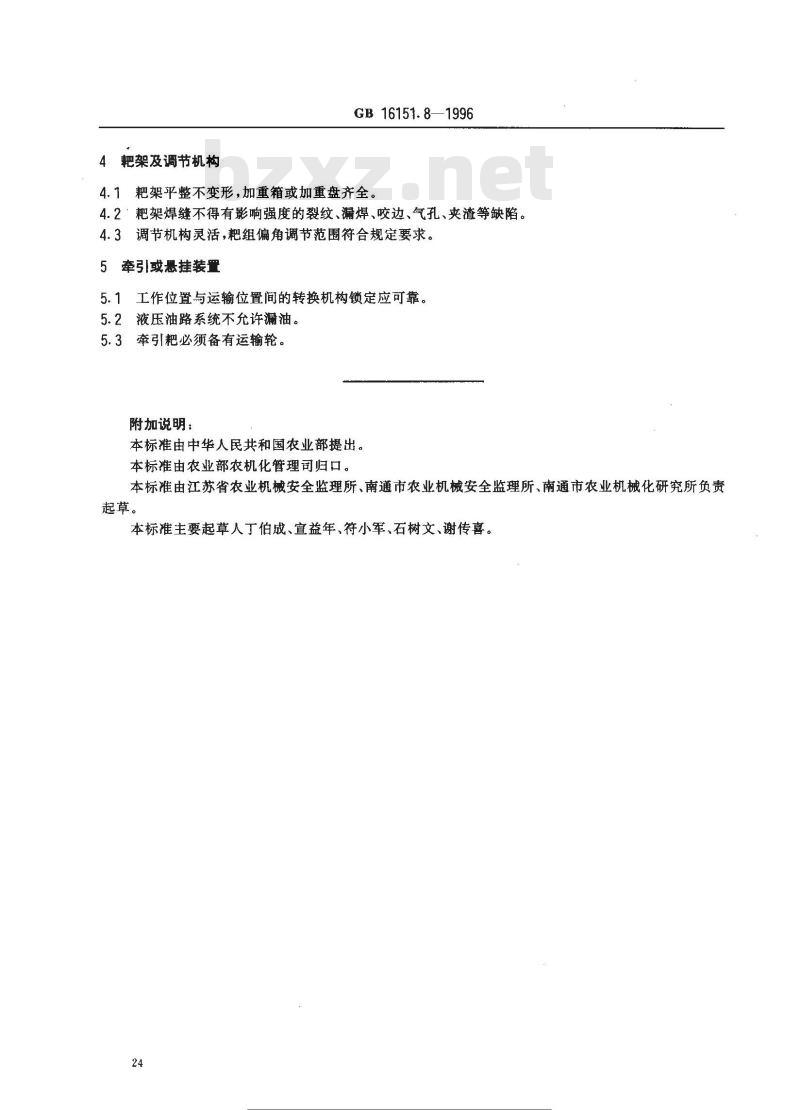

耙架及调节机构
GB16151.8—1996
4.1耙架平整不变形，加重箱或加重盘齐全。4.2＇粑架焊缝不得有影响强度的裂纹、漏焊、咬边、气孔、夹渣等缺陷。4.3调节机构灵活，粑组偏角调节范围符合规定要求。5牵引或悬挂装置
5.1工作位置与运输位置间的转换机构锁定应可靠。5.2液压油路系统不允许漏油。
5.3牵引粑必须备有运输轮。
附加说明：
本标准由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人丁伯成、宣益年、符小军、石树文、谢传喜。24
