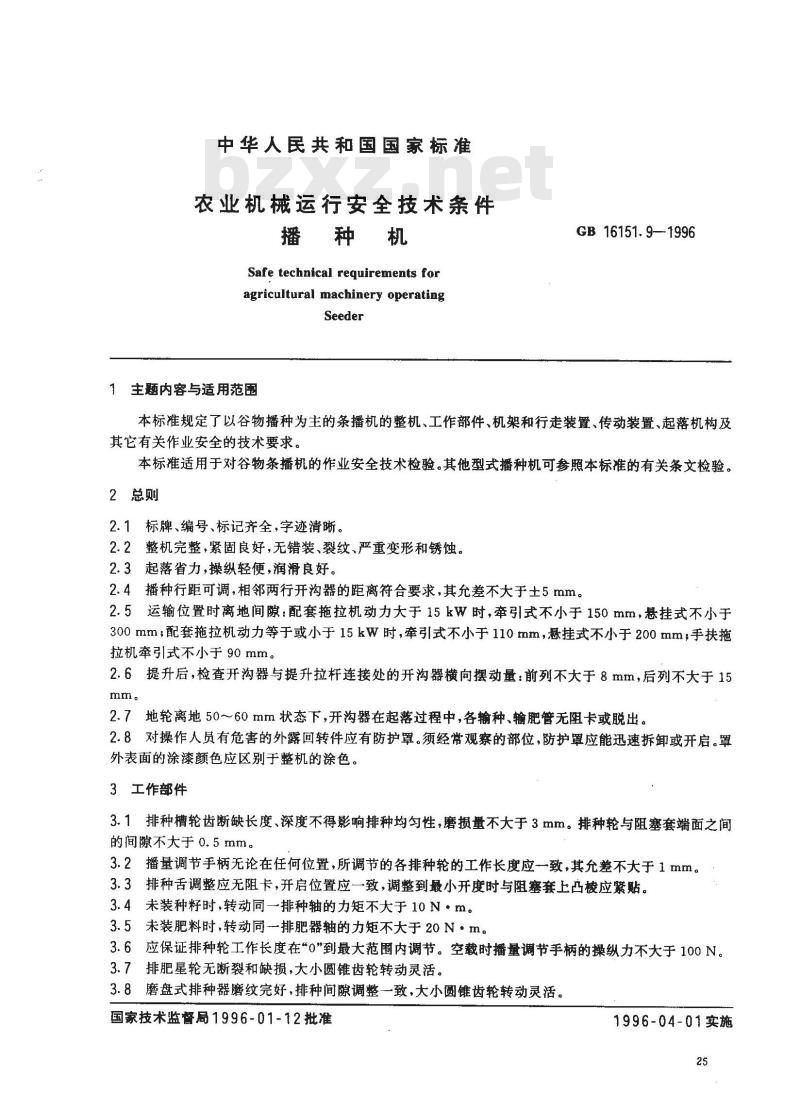

【国家标准(GB)】 农业机械运行安全技术条件 播种机

中华人民共和国国家标准
农业机械运行安全技术条件
播种机
Safe technical requirements foragricultural machinery operatingSeeder
1主题内容与适用范围
GB16151.9—1996wwW.bzxz.Net
本标准规定了以谷物播种为主的条播机的整机、工作部件、机架和行走装置、传动装置、起落机构及其它有关作业安全的技术要求。本标准适用于对谷物条播机的作业安全技术检验。其他型式播种机可参照本标准的有关条文检验。2总则
2.1标牌、编号、标记齐全，字迹清晰。2.2整机完整，紧固良好，无错装、裂纹、严重变形和锈蚀。2.3起落省力，操纵轻便，润滑良好。2.4播种行距可调，相邻两行开沟器的距离符合要求，其允差不大于士5mm。2.5运输位置时离地间隙：配套拖拉机动力大于15kW时，牵引式不小于150mm，悬挂式不小于300mm；配套拖拉机动力等于或小于15kW时，牵引式不小于110mm，悬挂式不小于200mm，手扶拖拉机牵引式不小于90mm。
2.6提升后，检查开沟器与提升拉杆连接处的开沟器横向摆动量：前列不大于8mm，后列不大于15mm。
2.7地轮离地50～60mm状态下，开沟器在起落过程中，各输种、输肥管无阻卡或脱出。2.8对操作人员有危害的外露回转件应有防护罩。须经常观察的部位，防护罩应能迅速拆卸或开启。罩外表面的涂漆颜色应区别于整机的涂色。3工作部件
3.1排种槽轮齿断缺长度、深度不得影响排种均勾性，磨损量不大于3mm。排种轮与阻塞套端面之间的间隙不大于0.5mm。
3.2播量调节手柄无论在任何位置，所调节的各排种轮的工作长度应一致，其允差不大于1mm。3.3排种舌调整应无阻卡，开启位置应一致，调整到最小开度时与阻塞套上凸棱应紧贴。3.4未装种籽时，转动同一排种轴的力矩不大于10N·m。3.5未装肥料时，转动同一排肥器轴的力矩不大于20N·m。3.6应保证排种轮工作长度在*0”到最大范围内调节。空载时播量调节手柄的操纵力不大于100N。3.7排肥星轮无断裂和缺损，大小圆锥齿轮转动灵活。3.8磨盘式排种器磨纹完好，排种间隙调整一致，大小圆锥齿轮转动灵活。国家技术监督局1996-01-12批准1996-04-01实施
GB16151.9—1996

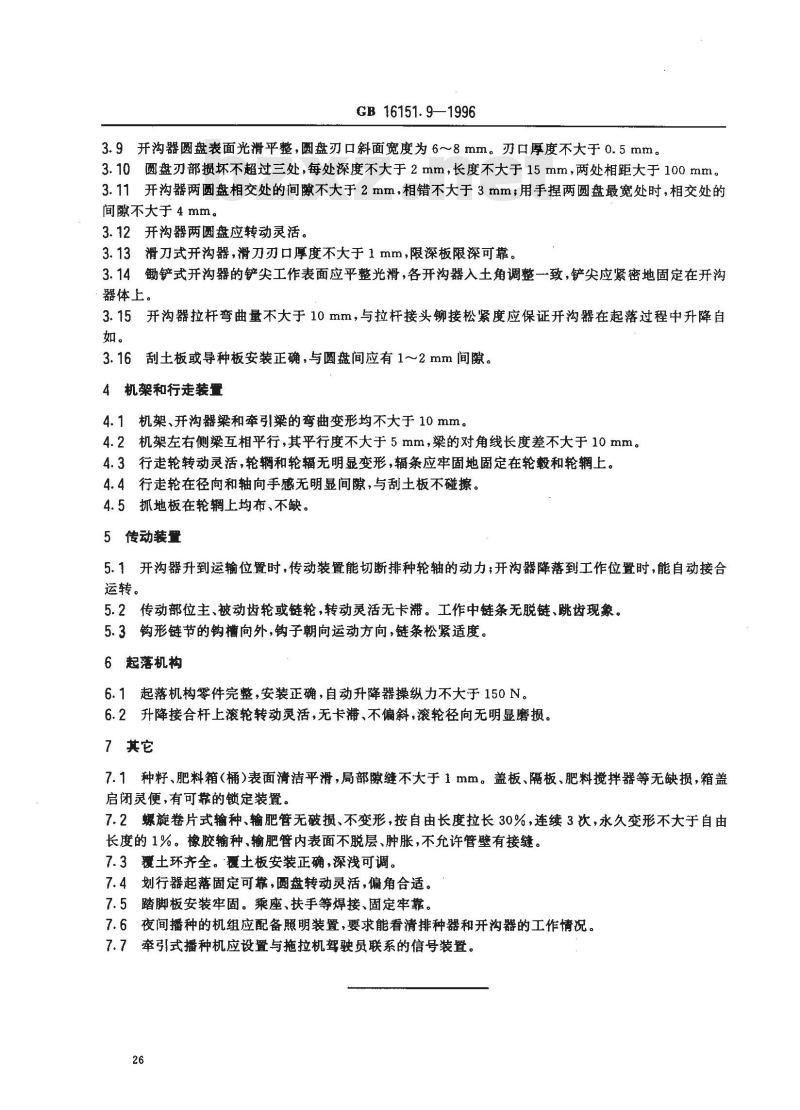

3.9开沟器圆盘表面光滑平整，圆盘刃口斜面宽度为6～8mm。刃口厚度不大于0.5mm。3.10圆盘刃部损坏不超过三处，每处深度不大于2mm，长度不大于15mm，两处相距大于100mm。3.11开沟器两圆盘相交处的间隙不大于2mm，相错不大于3mm；用手捏两圆盘最宽处时，相交处的间隙不大于4mm。
3.12开沟器两圆盘应转动灵活。3.13滑刀式开沟器，滑刀刃口厚度不大于1mm，限深板限深可靠。3.14锄铲式开沟器的铲尖工作表面应平整光滑，各开沟器入土角调整一致，铲尖应紧密地固定在开沟器体上。
3.15开沟器拉杆弯曲量不大于10mm，与拉杆接头铆接松紧度应保证开沟器在起落过程中升降自如。
3.16刮土板或导种板安装正确，与圆盘间应有1~2mm间隙。4机架和行走装置
4.1机架、开沟器梁和牵引梁的弯曲变形均不大于10mm。4.2机架左右侧梁互相平行，其平行度不大于5mm，梁的对角线长度差不大于10mm。4.3行走轮转动灵活，轮辋和轮辐无明显变形，辐条应牢固地固定在轮毂和轮辋上。4.4行走轮在径向和轴向手感无明显间隙，与刮土板不碰擦。4.5抓地板在轮辋上均布、不缺。5传动装置
5.1开沟器升到运输位置时，传动装置能切断排种轮轴的动力；开沟器降落到工作位置时，能自动接合运转。
5.2传动部位主、被动齿轮或链轮，转动灵活无卡滞。工作中链条无脱链、跳齿现象。5.3钩形链节的钩槽向外，钩子朝向运动方向，链条松紧适度。6起落机构
6.1起落机构零件完整，安装正确，自动升降器操纵力不大于150N。6.2升降接合杆上滚轮转动灵活，无卡滞、不偏斜，滚轮径向无明显磨损。7其它
7.1种籽、肥料箱（桶）表面清洁平滑，局部隙缝不大于1mm。盖板、隔板、肥料搅拌器等无缺损，箱盖启闭灵便，有可靠的锁定装置。7.2螺旋卷片式输种、输肥管无破损、不变形，按自由长度拉长30%，连续3次，永久变形不大于自由长度的1%。橡胶输种、输肥管内表面不脱层、肿胀，不允许管壁有接缝。7.3覆土环齐全。覆土板安装正确，深浅可调。7.4划行器起落固定可靠，圆盘转动灵活，偏角合适。7.5踏脚板安装牢固。乘座、扶手等焊接、固定牢靠。7.6夜间播种的机组应配备照明装置，要求能看清排种器和开沟器的工作情况。7.7牵引式播种机应设置与拖拉机驾驶员联系的信号装置。26

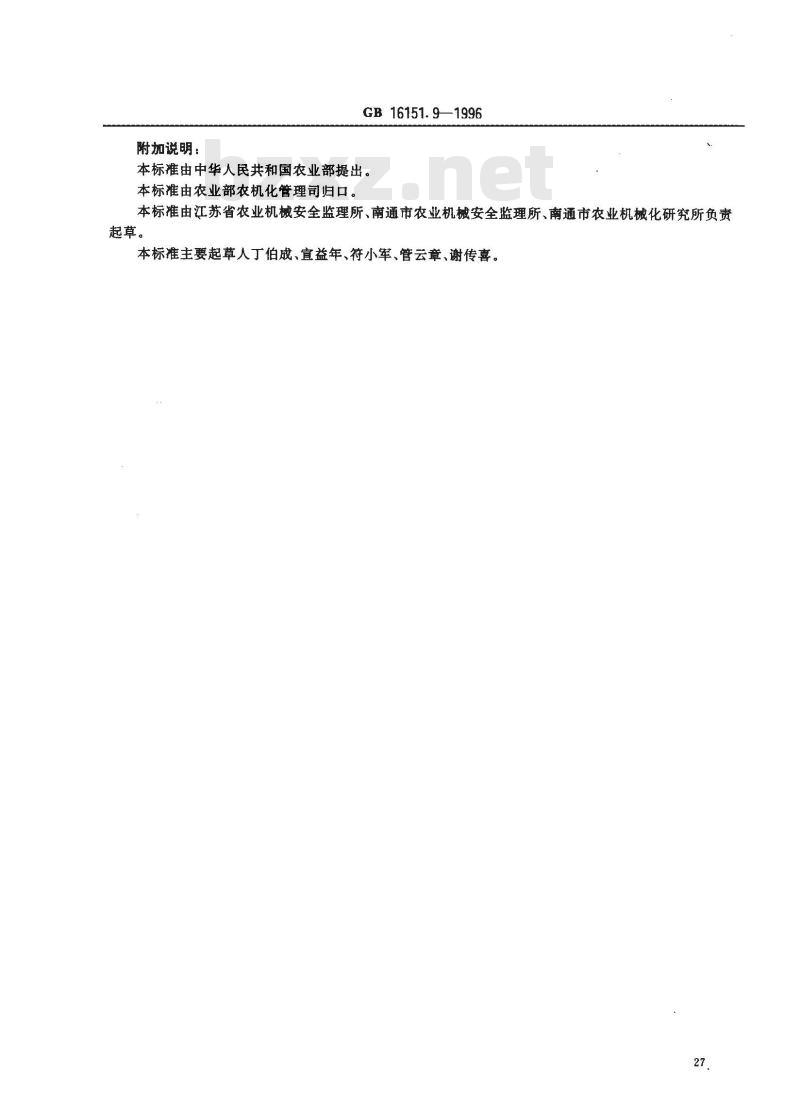

附加说明：
GB16151.9—1996
本标准由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人丁伯成、宣益年、符小军、管云章、谢传喜。27.
