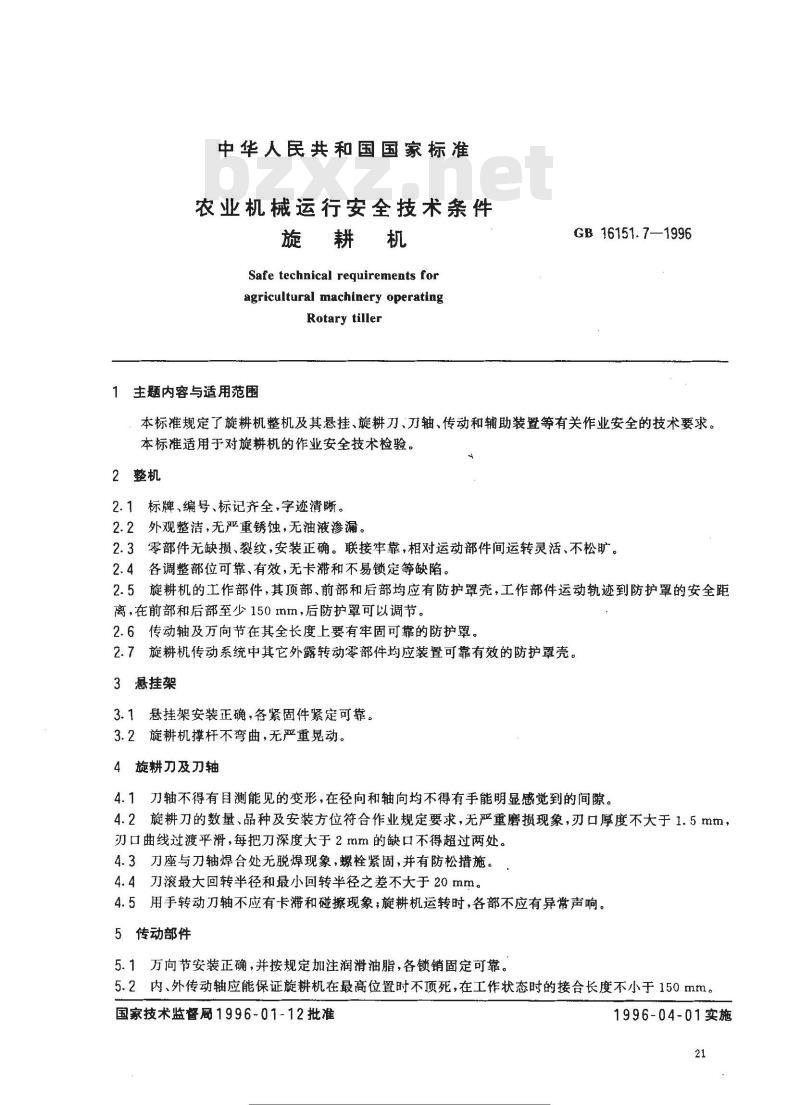

中华人民共和国国家标准
农业机械运行安全技术条件
旋耕机
Safe technical requirements foragricultural machinery operatingRotary tiller免费标准bzxz.net
1主题内容与适用范围
GB 16151.7—1996
本标准规定了旋耕机整机及其悬挂、旋耕刀、刀轴、传动和辅助装置等有关作业安全的技术要求。本标准适用于对旋耕机的作业安全技术检验。2整机
2.1标牌、编号、标记齐全，字迹清晰。2.2外观整洁，无严重锈蚀，无油液渗漏。2.3零部件无缺损、裂纹，安装正确。联接牢靠，相对运动部件间运转灵活、不松旷。2.4各调整部位可靠，有效，无卡滞和不易锁定等缺陷。2.5旋耕机的工作部件，其顶部、前部和后部均应有防护罩壳，工作部件运动轨迹到防护罩的安全距离，在前部和后部至少150mm，后防护罩可以调节。2.6传动轴及万向节在其全长度上要有牢固可靠的防护罩。2.7旋耕机传动系统中其它外露转动零部件均应装置可靠有效的防护罩壳。3悬挂架
3.1悬挂架安装正确，各紧固件紧定可靠。3.2旋耕机撑杆不弯曲，无严重晃动。4旋耕刀及刀轴
4.1刀轴不得有目测能见的变形,在径向和轴向均不得有手能明显感觉到的间隙。4.2旋耕刀的数量、品种及安装方位符合作业规定要求，无严重磨损现象，刃口厚度不大于1.5mm，刃口曲线过渡平滑，每把刀深度大于2mm的缺口不得超过两处。4.3刀座与刀轴焊合处无脱焊现象，螺栓紧固，并有防松措施。4.4刀滚最大回转半径和最小回转半径之差不大于20mm4.5用手转动刀轴不应有卡滞和碰擦现象；旋耕机运转时，各部不应有异常声响。5传动部件
5.1万向节安装正确，并按规定加注润滑油脂，各锁销固定可靠。5.2内、外传动轴应能保证旋耕机在最高位置时不项死，在工作状态时的接合长度不小于150mm。国家技术监督局1996-01-12批准示批要持
准行业资料免费下动
1996-04-01实施
GB16151.7-1996

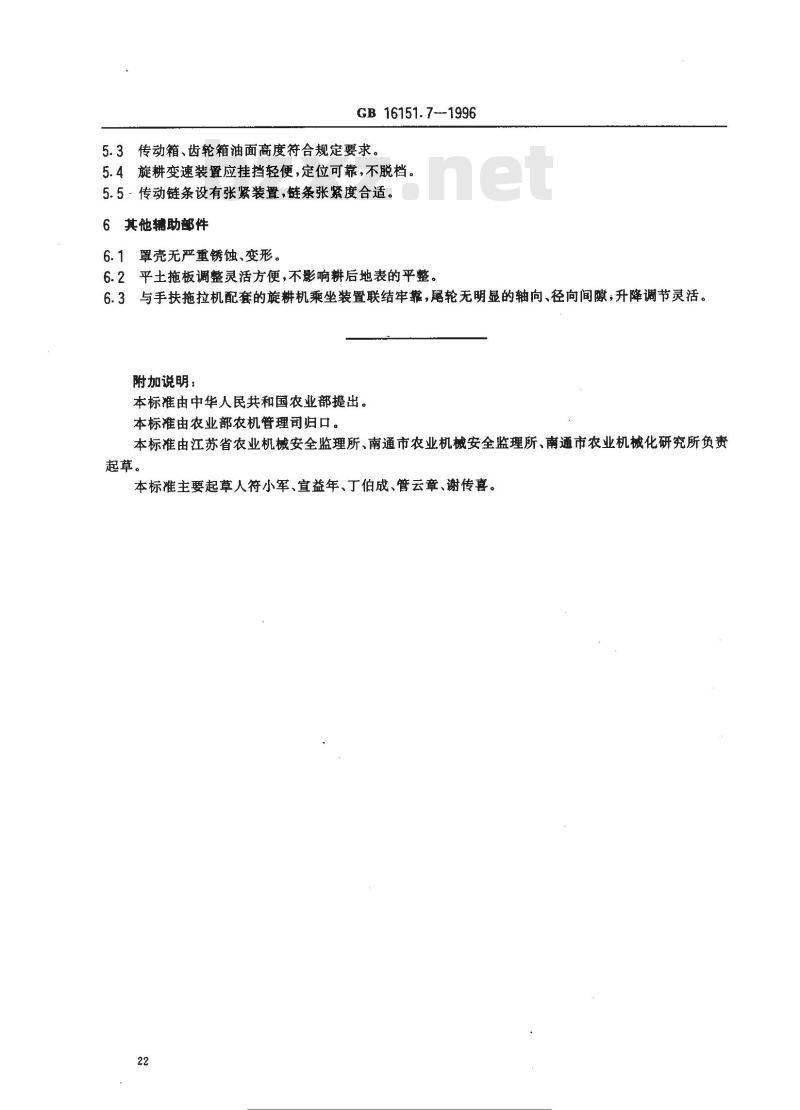

5.3传动箱、齿轮箱油面高度符合规定要求。5.4旋耕变速装置应挂挡轻便，定位可靠，不脱档。5.5·传动链条设有张紧装置，链条张紧度合适。6 其他辅助部件
6.1罩壳无严重锈蚀、变形。
6.2平土拖板调整灵活方便，不影响耕后地表的平整。6.3与手扶拖拉机配套的旋耕机乘坐装置联结牢靠，尾轮无明显的轴向、径向间隙，升降调节灵活。附加说明：
本标准由中华人民共和国农业部提出。本标准由农业部农机管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人符小军、宣益年、丁伯成、管云章、谢传喜。22
