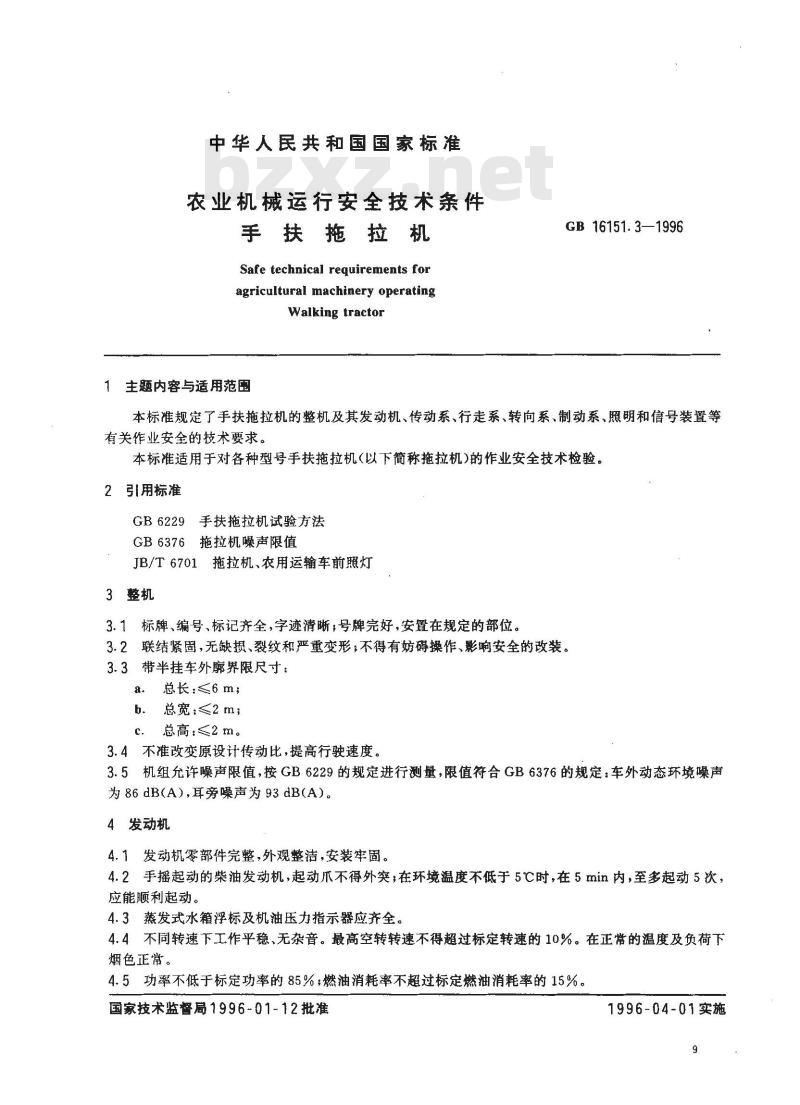

中华人民共和国国家标准
衣业机械运行安全技术条件
手扶拖拉机
Safe technical requirements foragricultural machinery operatingWalking tractor
主题内容与适用范围
GB16151.3—1996
本标准规定了手扶拖拉机的整机及其发动机、传动系、行走系、转向系、制动系、照明和信号装置等有关作业安全的技术要求。
本标准适用于对各种型号手扶拖拉机(以下简称拖拉机)的作业安全技术检验。2引用标准
GB6229手扶拖拉机试验方法
GB6376拖拉机噪声限值
JB/T6701拖拉机、农用运输车前照灯3整机
3.1标牌、编号、标记齐全，字迹清晰，号牌完好，安置在规定的部位。3.2联结紧固，无缺损、裂纹和严重变形；不得有妨碍操作、影响安全的改装。3.3带半挂车外廓界限尺寸：
总长：≤6 m；
b．总宽：≤2m;
总高：≤2 m。
3，4不准改变原设计传动比，提高行驶速度3.5机组允许噪声限值，按GB6229的规定进行测量，限值符合GB6376的规定：车外动态环境噪声为86dB(A),耳旁噪声为93 dB(A)。4发动机
4.1发动机零部件完整，外观整洁，安装牢固。4.2手摇起动的柴油发动机，起动爪不得外突；在环境温度不低于5℃时，在5min内，至多起动5次，应能顺利起动。
4.3蒸发式水箱浮标及机油压力指示器应齐全。4.4不同转速下工作平稳、无杂音。最高空转转速不得超过标定转速的10%。在正常的温度及负荷下烟色正常。
4.5功率不低于标定功率的85%；燃油消耗率不超过标定燃油消耗率的15%。国家技术监督局1996-01-12批准1996-04-01实施
GB16151.3—1996

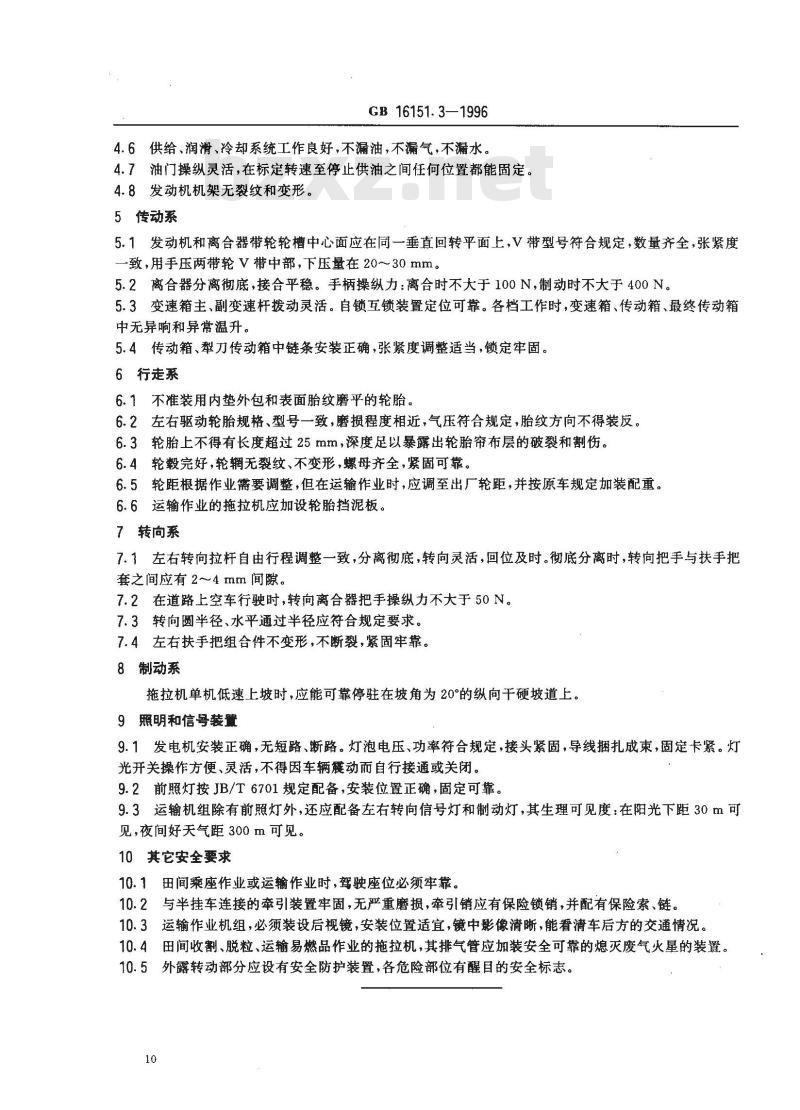

4.6供给、润滑、冷却系统工作良好，不漏油，不漏气，不漏水。4.7油门操纵灵活，在标定转速至停止供油之间任何位置都能固定。4.8发动机机架无裂纹和变形。
5传动系
5.1发动机和离合器带轮轮槽中心面应在同一垂直回转平面上，V带型号符合规定，数量齐全，张紧度致，用手压两带轮V带中部，下压量在20～30mm。5.2离合器分离彻底，接合平稳。手柄操纵力：离合时不大于100N，制动时不大于400N。5.3变速箱主、副变速杆拨动灵活。自锁互锁装置定位可靠。各档工作时，变速箱、传动箱、最终传动箱中无异响和异常温升。
5.4传动箱、型刀传动箱中链条安装正确，张紧度调整适当，锁定牢固。6行走系
6.1不准装用内垫外包和表面胎纹磨平的轮胎。6.2左右驱动轮胎规格、型号一致，磨损程度相近，气压符合规定，胎纹方向不得装反。6.3轮胎上不得有长度超过25mm，深度足以暴露出轮胎帘布层的破裂和割伤。6.4轮毂完好，轮辋无裂纹、不变形，螺母齐全，紧固可靠。6.5轮距根据作业需要调整，但在运输作业时，应调至出厂轮距，并按原车规定加装配重。6.6运输作业的拖拉机应加设轮胎挡泥板。7转向系www.bzxz.net
7.1左右转向拉杆自由行程调整一致，分离彻底，转向灵活，回位及时。彻底分离时，转向把手与扶手把套之间应有2～4mm间隙。
7.2在道路上空车行驶时，转向离合器把手操纵力不大于50N。7.3转向圆半径、水平通过半径应符合规定要求。7.4左右扶手把组合件不变形，不断裂，紧固牢靠。8制动系
拖拉机单机低速上坡时，应能可靠停驻在坡角为20°的纵向干硬坡道上9照明和信号装量
9.1发电机安装正确，无短路、断路。灯泡电压、功率符合规定，接头紧固，导线捆扎成束，固定卡紧。灯光开关操作方便、灵活，不得因车辆动而自行接通或关闭。9.2前照灯按JB/T6701规定配备，安装位置正确，固定可靠。9.3运输机组除有前照灯外，还应配备左右转向信号灯和制动灯，其生理可见度：在阳光下距30m可见，夜间好天气距300m可见。
10其它安全要求
10.1田间乘座作业或运输作业时，驾驶座位必须牢靠。10.2与半挂车连接的牵引装置牢固，无严重磨损，牵引销应有保险锁销，并配有保险索、链。10.3运输作业机组，必须装设后视镜，安装位置适宜，镜中影像清晰，能看清车后方的交通情况。10.4田间收割、脱粒、运输易燃品作业的拖拉机，其排气管应加装安全可靠的熄灭废气火星的装置。10.5外露转动部分应设有安全防护装置，各危险部位有醒目的安全标志。10

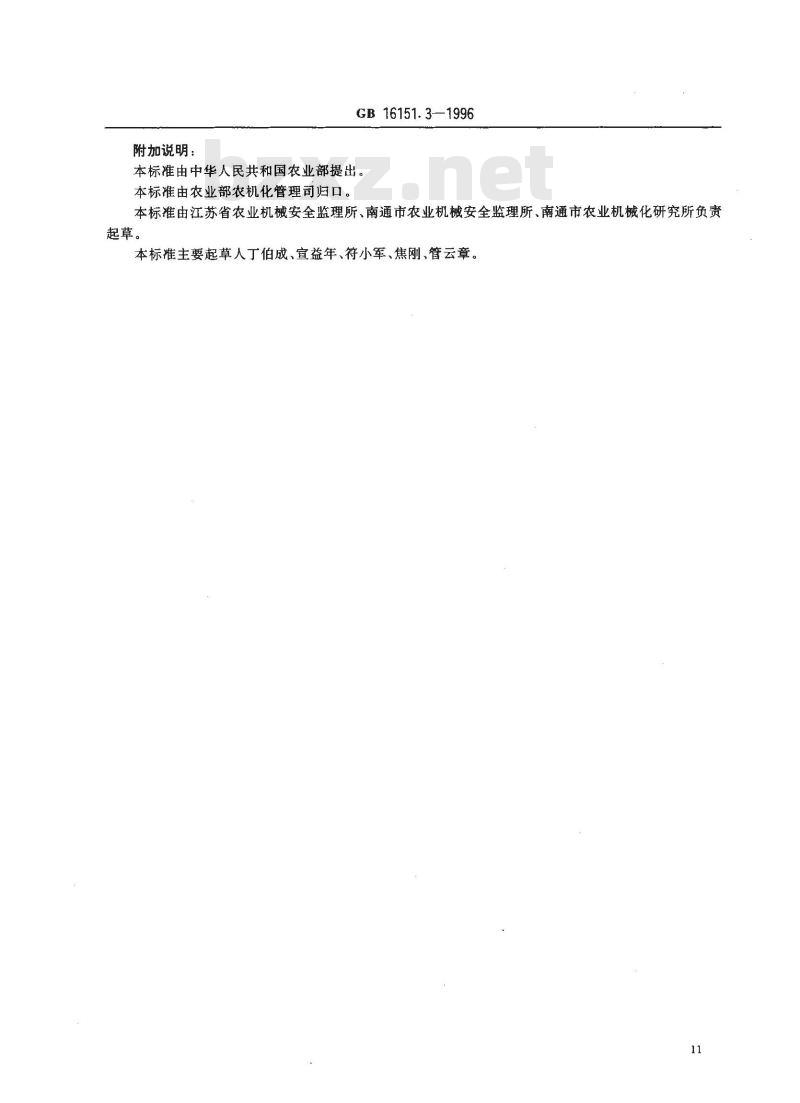

附加说明：
GB16151.3—1996
本标准由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。
本标准主要起草人丁伯成、宣益年、符小军、焦刚、管云章。11
