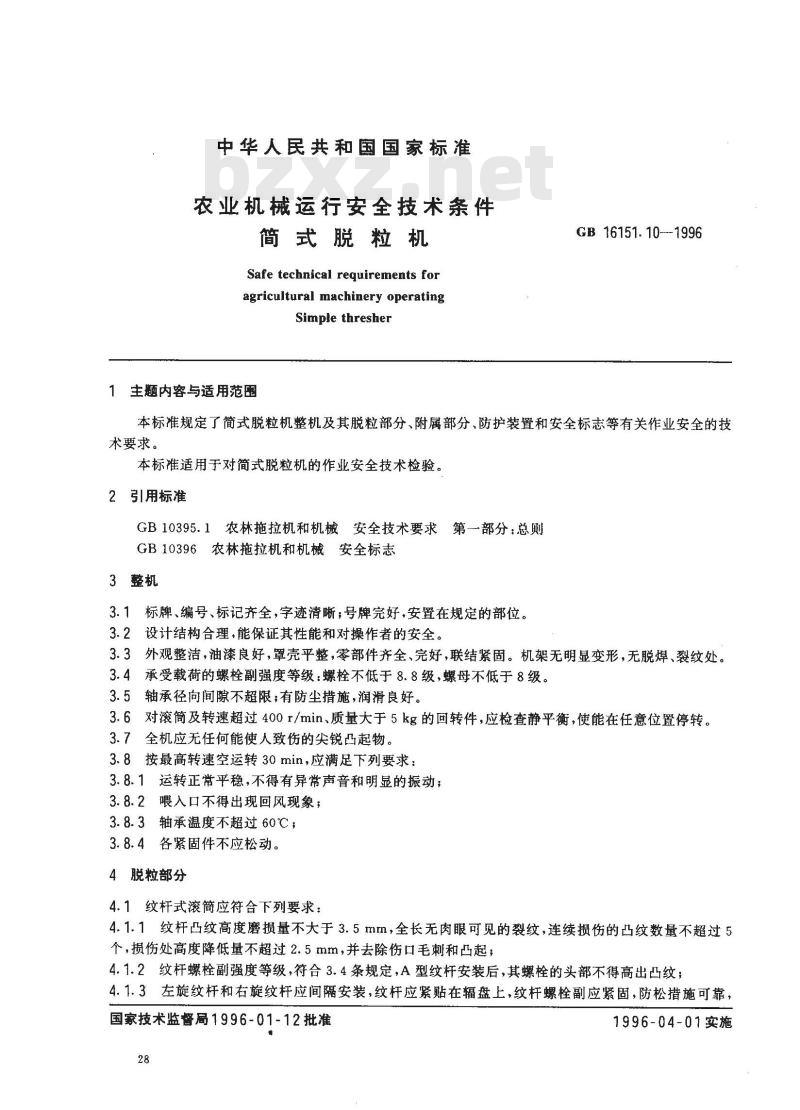

中华人民共和国国家标准
农业机械运行安全技术条件
简式脱粒机
Safe technical requirements foragricultural machinery operatingSimple thresher
1主题内容与适用范围
GB16151.10-1996
本标准规定了简式脱粒机整机及其脱粒部分、附属部分、防护装置和安全标志等有关作业安全的技术要求。
本标准适用于对简式脱粒机的作业安全技术检验。2引用标准
GB10395.1农林拖拉机和机械安全技术要求第部分：总则GB10396农林拖拉机和机械安全标志3整机
3.1标牌、编号、标记齐全，字迹清晰，号牌完好，安置在规定的部位。3.2设计结构合理，能保证其性能和对操作者的安全。3.3外观整洁，油漆良好，罩壳平整，零部件齐全、完好，联结紧固。机架无明显变形，无脱焊、裂纹处。3.4承受载荷的螺栓副强度等级：螺栓不低于8.8级，螺母不低于8级。3.5轴承径向间隙不超限；有防尘措施，润滑良好。3.6对滚简及转速超过400r/min、质量大于5kg的回转件，应检查静平衡，使能在任意位置停转。3.7全机应无任何能使人致伤的尖锐凸起物。3.8按最高转速空运转30min，应满足下列要求：3.8.1运转正常平稳，不得有异常声音和明显的振动；3.8.2喂入口不得出现回风现象；3.8.3轴承温度不超过60℃，
3.8.4各紧固件不应松动。
4脱粒部分
4.1纹杆式滚简应符合下列要求：4.1.1纹杆凸纹高度磨损量不大于3.5mm，全长无肉眼可见的裂纹，连续损伤的凸纹数量不超过5个，损伤处高度降低量不超过2.5mm，并去除伤口毛刺和凸起；4.1.2纹杆螺栓副强度等级，符合3.4条规定，A型纹杆安装后，其螺栓的头部不得高出凸纹；4.1.3左旋纹杆和右旋纹杆应间隔安装，纹杆应紧贴在辐盘上，纹杆螺栓副应紧固，防松措施可靠，国家技术监督局1996-01-12批准28
1996-04-01实施

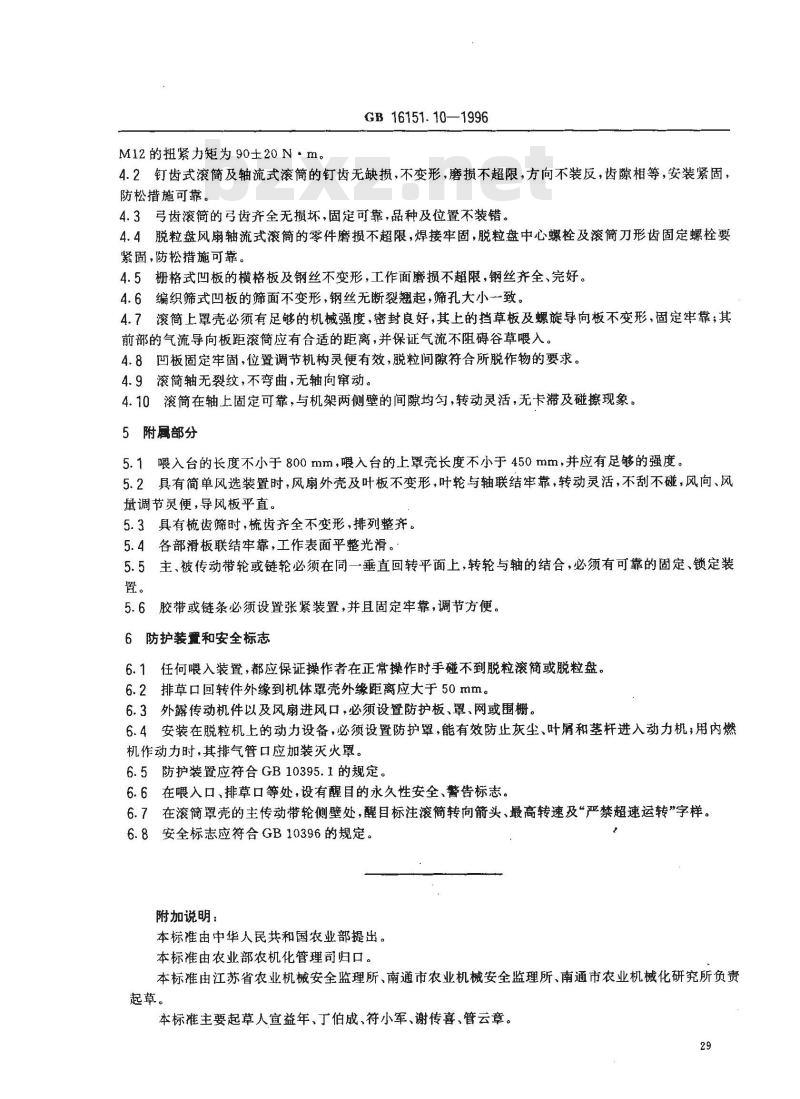

M12的扭紧力矩为90士20N·m。
GB16151.10—1996
4.2钉齿式滚简及轴流式滚筒的钉齿无缺损，不变形，磨损不超限，方向不装反，齿隙相等，安装紧固防松措施可靠。
4.3弓齿滚筒的弓齿齐全无损坏，固定可靠，品种及位置不装错。4.4脱粒盘风扇轴流式滚筒的零件磨损不超限，焊接牢固，脱粒盘中心螺栓及滚筒刀形齿固定螺栓要紧固，防松措施可靠。
4.5栅格式凹板的横格板及钢丝不变形，工作面磨损不超限，钢丝齐全、完好。4.6编织筛式凹板的筛面不变形，钢丝无断裂翘起，筛孔大小-致。4.7滚简上罩壳必须有足够的机械强度，密封良好，其上的挡草板及螺旋导向板不变形，固定牢靠；其前部的气流导向板距滚简应有合适的距离，并保证气流不阻碍谷草喂入。4.8凹板固定牢固，位置调节机构灵便有效，脱粒间隙符合所脱作物的要求。4.9滚简轴无裂纹，不弯曲，无轴向窜动。4.10滚筒在轴上固定可靠，与机架两侧壁的间隙均匀，转动灵活，无卡滞及碰擦现象。5附属部分
5.1喂入台的长度不小于800mm，喂入台的上罩壳长度不小于450mm，并应有足够的强度。5.2具有简单风选装置时，风扇外壳及叶板不变形，叶轮与轴联结牢靠，转动灵活，不刮不碰，风向、风量调节灵便，导风板平直。
5.3具有梳齿筛时，梳齿齐全不变形，排列整齐。5.4各部滑板联结牢靠，工作表面平整光滑。5.5主、被传动带轮或链轮必须在同一垂直回转平面上，转轮与轴的结合，必须有可靠的固定、锁定装置。
胶带或链条必须设置张紧装置，并且固定牢靠，调节方便。5.6
6防护装置和安全标志
6.1任何喂入装置，都应保证操作者在正常操作时手碰不到脱粒滚简或脱粒盘。6.2排草口回转件外缘到机体罩壳外缘距离应大于50mm。6.3外露传动机件以及风扇进风口，必须设置防护板、罩、网或围栅。6.4安装在脱粒机上的动力设备，必须设置防护罩，能有效防止灰尘、叶屑和茎杆进入动力机，用内燃机作动力时，其排气管口应加装灭火罩。6.5防护装置应符合GB10395.1的规定。6.6在喂入口、排草口等处，设有醒目的永久性安全、警告标志。6.7在滚简罩壳的主传动带轮侧壁处，醒目标注滚筒转向箭头、最高转速及“严禁超速运转”字样。6.8安全标志应符合GB10396的规定。附加说明：
本标由中华人民共和国农业部提出。本标准由农业部农机化管理司归口。本标准由江苏省农业机械安全监理所、南通市农业机械安全监理所、南通市农业机械化研究所负责起草。wwW.bzxz.Net
本标准主要起草人宣益年、丁伯成、符小军、谢传喜、管云章。29
