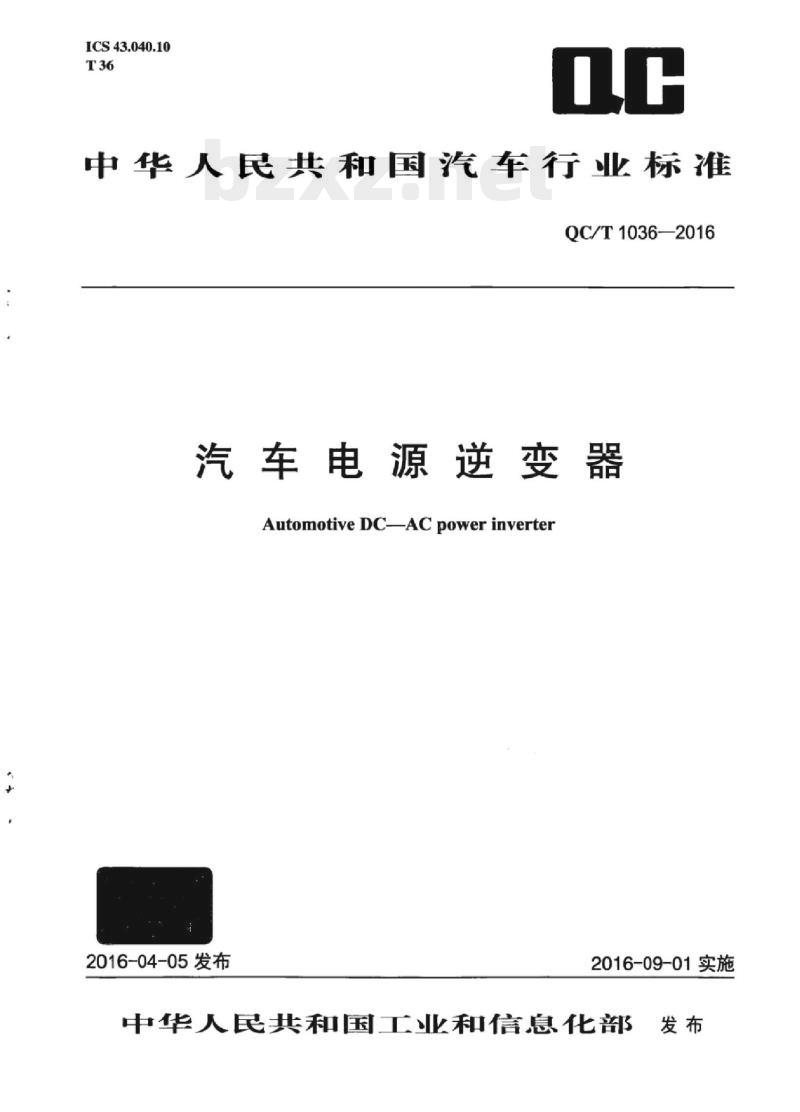

【QC汽车标准】 汽车电源逆变器

ICS43.040.10
中华人民共和国汽车行业标准
QC/T1036—2016
汽车电源逆变器電
AutomotiveDCACpowerinverter
2016-04-05发布
2016-09-01实施
中华人民共和国工业和信息化部发布

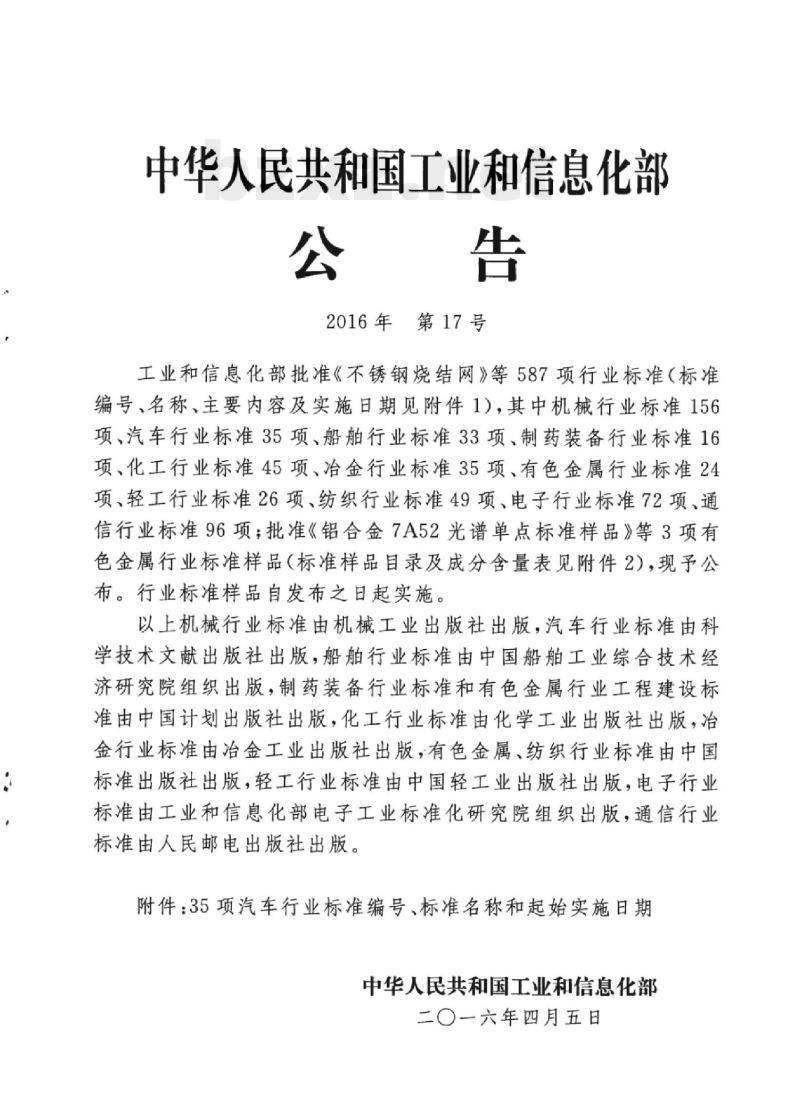

中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项；批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二一六年四月五日

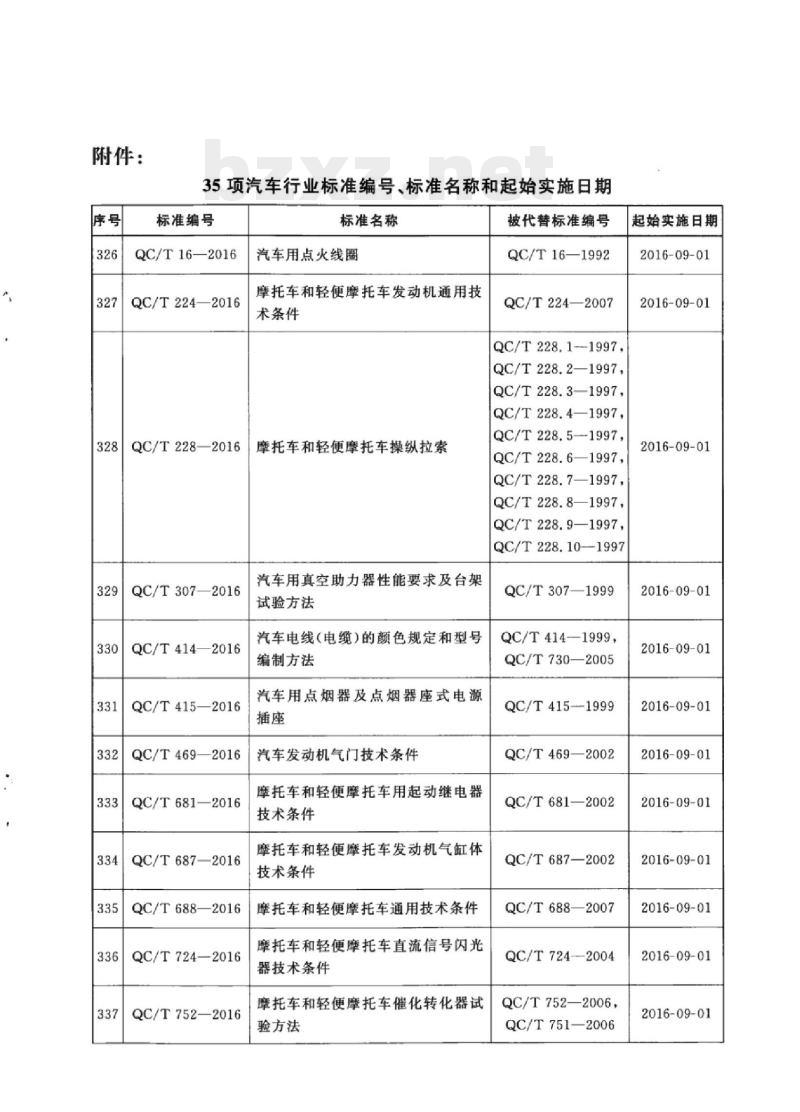

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16—2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T681—2016
QC/T687—2016
QC/T688—2016
QC/T724—2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224—2007
QC/T228.1--1997,
QC/T228.2—1997，
QC/T228.3—1997,
QC/T228.4—1997,
QC/T228.5—1997,
QC/T228.6—1997,
QC/T228.7—1997，
QC/T228.8—1997，
QC/T228.9—1997，
QC/T228.10—1997
QC/T307—1999
QC/T414—1999
QC/T730—2005
QC/T415-1999
QC/T469—2002
QC/T681—2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752—2006,
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01www.bzxz.net
2016-09-01
标准编号
QC/T753—2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
QC/T1034-—2016
汽车交流发电机用整流桥
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038--2016
QC/T1039—2016
QC/T1040—2016
QC/T1041—2016
QC/T1042—2016
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管（LED)及模组汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统（装置)技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
QC/T1043—2016
汽车用脚踏垫
QC/T1044—2016
QC/T1045—2016
汽车管路保护用热收缩管
QC/T1046—2016
QC/T1047--2016
QC/T1048—2016
QC/T1049—2016
QC/T1050—2016
商用车辆后置液力缓速器性能要求及台架试验方法
城市客车塑料座椅
客车应急锤
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753-—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

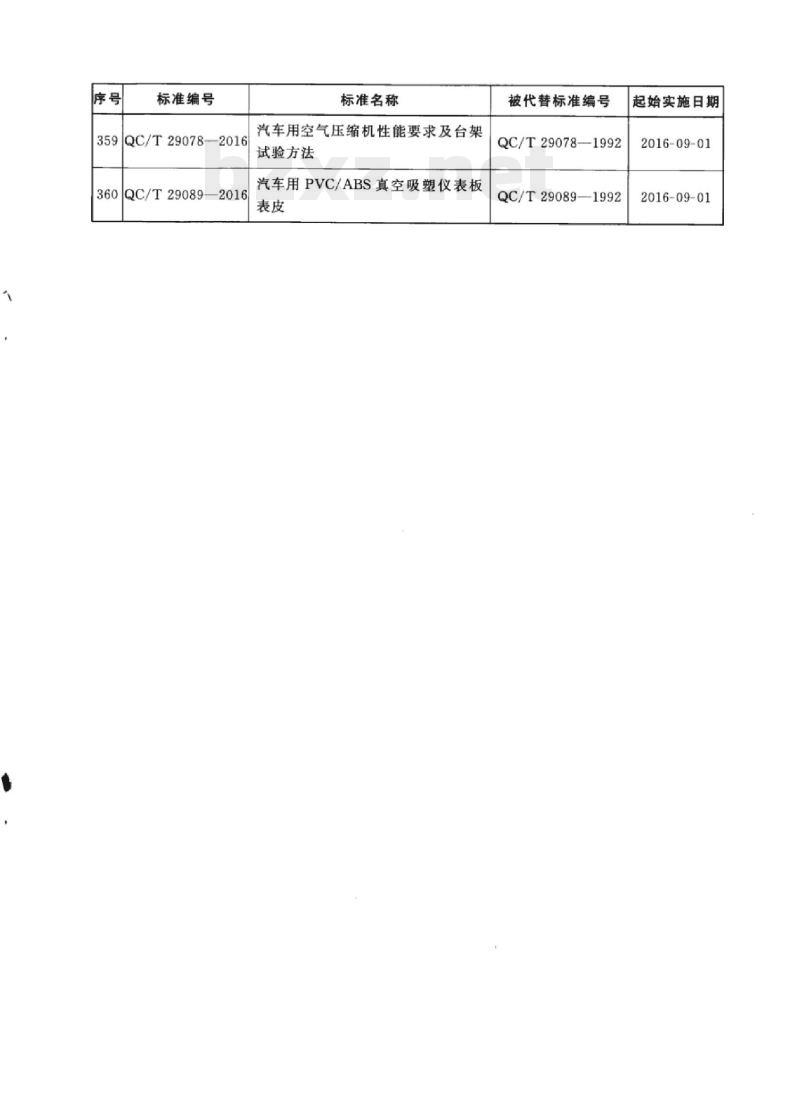

标准编号
QC/T29078—2016
QC/T29089—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089—1992
起始实施日期
2016-09-01
2016-09-01
范围·
规范性引用文件
3术语和定义
4要求·
5试验方法
检验规则
标志、包装、运输和贮存
QC/T1036-—2016
QC/T1036—2016
可第1部分：标准的结构和编写》给出的规则本标准按照GB/T1.1一2009《标准化工作导则起草。
本标准的起草参考了国内外相关标准。本标推由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：上海汽车集团股份有限公司技术中心、长沙汽车电器研究所、上海坤浦电子科技有限公司、深圳美固电子有限公司。本标准起草人：邓恒、胡梦蛟、李伟阳、周建浩、杨红娟、谢勇。1范围
汽车电源逆变器
QC/T1036—2016
本标准规定了汽车电源逆变器的术语和定义，要求，试验方法、检验规则以及标志，包装、运输和贮存。
本标准适用于汽车用电源逆变器（以下简称逆变器）。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB1002一2008家用和类似用途单相插头插座型式、基本参数和尺寸GB2099.1一2008家用和类似用途插头插座第1部分：通用要求GB/T2828.1一2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB4343.1一2009家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射GB4343.2一2009家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度GB8410—2006汽车内饰材料的燃烧特性GB/T16935.1一2008低压系统内设备的绝缘配合第1部分：原理、要求和试验GB/T17626.4一2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验GB18655--2010用于保护车载接收机的无线电骚扰特性的限值和测量方法GB19212.1一2008电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验GB19212.18一2006电力变压器、电源、电抗器和类似产品的安全第18部分：开关型电源用变压器的特殊要求
GB/T19951一2005道路车辆静电放电的电骚扰试验方法GB/T21437.2一2008道路车辆由传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导
GB/T21437.3一2012道路车辆由传导和耦合引起的电骚扰第3部分：除电源线外的导线通过容性和感性耦合的电瞬态发射GB/T25085道路车辆60V和600V单芯电线GB/T28046.1一2011道路车辆电气及电子设备的环境条件和试验第1部分：一般规定GB/T28046.2-2011道路车辆电气及电子设备的环境条件和试验第2部分：电气负荷GB/T28046.3一2011道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷GB/T28046.4--2011道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷GB/T28046.5一2011道路车辆电气及电子设备的环境条件和试验第5部分：化学负荷1
QC/T1036—2016
GB/T30038道路车辆电气电子设备防护等级（IP代码）GB/T33014.2一2016道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法第2部分：电波暗室法
GB/T33014.4一2016道路车辆电气/电子部件对窄带辐射电磁能的抗扰性试验方法第4
部分：大电流注入（BCI)法
JB/T7064—1993半导体逆变器通用技术条件QC/T413汽车电气设备基本技术条件SJ/T11363电子信息产品中有毒有害物质的限量要求3术语和定义
下列术语和定义适用于本标准。3.1
automotiveDC-ACPowerInverter汽车电源逆变器
一种把汽车直流电（12V或24V)转化为较高电压交流电供用电器使用的变流器。3.2
过载能力最大功率
maximumpowerbeforeoverload
逆变器在未触发过载保护功能时的最大持续输出（连续工作20min以上）功率。3.3
保护门shutter
装在交流输出插座里，用于在插销拔出时能自动地将插孔遮蔽起来的活动部件。3.4
激活信号enable signal
只针对含有激活输出功能的逆变器，在激活信号产生后逆变器产生逆变功能。3.5
电压滞回功能voltagehysteresis当逆变器进行欠压或过压自动保护关闭后，逆变器的逆变模块再次重启的条件与进行自动保护关闭的临界条件不同，分别高于（欠压）和低于（过压）规定的自动保护条件电压值。4要求
4.1一般要求
4.1.1基本要求。
逆变器应符合本标准的要求，并应按照经规定程序批准的图样及技术文件制造。4.1.2工作环境条件。
逆变器根据安装位置，在如下温度范围内应正常工作：a）固定安装在乘客仓内的逆变器工作温度范围（Tmin～Tmx）：一20℃C～70℃；b）固定安装在行李仓内的变器工作温度范围（Tmin～Tmx）：-40℃～75℃。4.2外观及安装尺寸
QC/T1036—2016
逆变器表面应完整，无氧化锈蚀、无变形、无破损、无裂纹、无明显分模线等缺陷。零件的涂镀层应均匀，无明显缺陷。
安装尺寸应符合产品图样要求。4.3密封性
逆变器的外壳防护等级应符合GB/T30038中的IP5K0的规定。4.4材料
逆变器所有的有害材料含量应不超过SJ/T11363的限量要求。4.5输出特性
4.5.1概述。
逆变器的输出特性应符合表1的规定。表1
输出特性参数
输出特性
输出方式
额定输出电压
额定输出频率
额定输出功率
4.5.2输出特性参数充差。
正弦波
修正正弦波
单相220V
输人直流电路电压在正常（未触发输入欠压或过压保护功能）范围的情况下，应满足下述规定：输出波形总谐波畸变率。在正弦波逆变器正常运行时，总谐波畸变率在纯阻性负载下应不超a）
过10%。在修正正弦波逆变器正常运行时，总谐波畸变率在纯阻性负载下应不超过15%；输出电压允差。逆变器在稳态条件（输出1s以后）下运行时，输出电压允差应不超过额定b)）
输出电压的±5%；
输出频率允差。逆变器在稳态条件（输出1s以后）下运行时，输出频率允差应不超过额定输出频率的土1Hz。
4.5.3额定输出效率。
当输人电压与负载电流（电阻性负载）为额定值时，逆变器效率应不小于85%。4.5.4过载输出能力。
逆变器输出视在功率为额定值的150%时，持续工作时间应不少于5s，5s内电压输出应满足3
QC/T1036—2016
4.5.1和4.5.2的规定。
逆变器输出视在功率为额定值的120%时，持续工作时间应不少于3min，电压输出应满足4.5.1和4.5.2的规定。
4.5.5持续输出能力。
逆变器在Tmin～Tmx环境温度范围内持续输出能力应能达到表2的规定。表2持续输出能力
温度/℃
Tmin~50
注：此温度不适用于乘客仓内Tmx为70℃的逆变器。4.5.6无功电流。
输出能力/%（额定功率）
逆变器在输出端未接负载时，直流电流输入应不大于400mA。4.5.7静态电流。
逆变器在整车关机（锁车）的环境下，直流端电流消耗应不大于0.5mA。4.6安全与保护
4.6.1标识。
逆变器上必须有危险电压警示永久性标识，标识经水和汽油分别擦拭15s后，应易于辨认，标识应不易被揭掉，而且应不出现卷边。4.6.2爬电距离、电气间隙和穿通绝缘距离。最小爬电距离、电气间隙、穿通绝缘距离应符合GB19212.1—2008的第26章及GB19212.18-2006的第26章的规定。
4.6.3电击防护。
4.6.3.1乘员电击保护。
直流输人电路与交流输出电路之间发生绝缘失效以后，两部分电路之间回路电流不应超过3.5mA。电流超过此限值，逆变器应在250ms内自动切断输出。4.6.3.2防止触及危险的带电零部件的防护。逆变器的结构应当对防止人可能触及危险的带电零部件提供足够的防护，可触及的部件应采用绝缘措施以保证人与危险的带电零部件隔离（该绝缘措施不包括漆、釉、纸、棉织品、导电零部件上的氧化膜及密封胶）。
4.6.3.3危险性放电防护。
逆变器输出插座插孔内的插簧在插销拔出1s后，应不带电。4
4.6.4绝缘电阻与绝缘强度。
4.6.4.1绝缘电阻。
QC/T1036—2016
在温度为（20土5）℃，相对湿度为90%的环境下，交流输出带电电路与地或外壳之间的绝缘电阻应不小于1Ma。
4.6.4.2绝缘强度。
输入电路对交流接地，输入电路对输出电路和输出电路对交流接地应承受1500V的50Hz正弦交流电压1min。低压信号控制电路对交流接地应承受500V的50Hz正弦交流电压1min，不击穿、不飞弧，性能测试结果应符合4.5的规定。4.6.5保护性能。
4.6.5.1过流保护。
逆变器应设有过流保护功能，当输出视在功率为额定值的200%时，持续工作2s后逆变器应能自动保护。保护形式不应采用熔断保险丝的形式。4.6.5.2输出短路保护。
当发生输出短路时，其短路保护响应时间应小于或等于1s。4.6.5.3输人欠压保护。
当输人端电压低于11V（标称电压12V）、22V（标称电压24V)超过1s时，逆变器应有自动关断输出。
4.6.5.4输人过压保护。
当输人端电压高于16.5V（标称电压12V)、33V（标称电压24V)超过1s时，逆变器应有自动关断输出。
4.6.5.5输入反接保护。
当输人端正、负极按额定电压反接时，逆变器应有自动保护功能，无电流通过电路。4.6.5.6保护重启时间。
对于有保护重启功能的逆变器，当启动保护的条件被移除并且在收到激活信号后1.5s内，逆变器应输出正常工作电压。
4.6.6温升。
逆变器热平衡稳定后，其内部各部件温升应满足GB19212.1一2008中表1的规定。4.7逆变器输出插座与输出线缆
4.7.1逆变器输出插座。
4.7.1.1尺寸。
逆变器输出插座尺寸应符合GB1002一2008中5.2的规定。4.7.1.2结构。
逆变器输出插座中应带保护门，保护门应符合GB2099.1一2008中10.5的规定。4.7.1.3插销拔出力。
逆变器输出插座最大拔出力和最小拔出力应满足如下规定：a）单插销量规最小拨出力应不低于1.5N；b）单插销量规最大拔出力应不高于17N；
