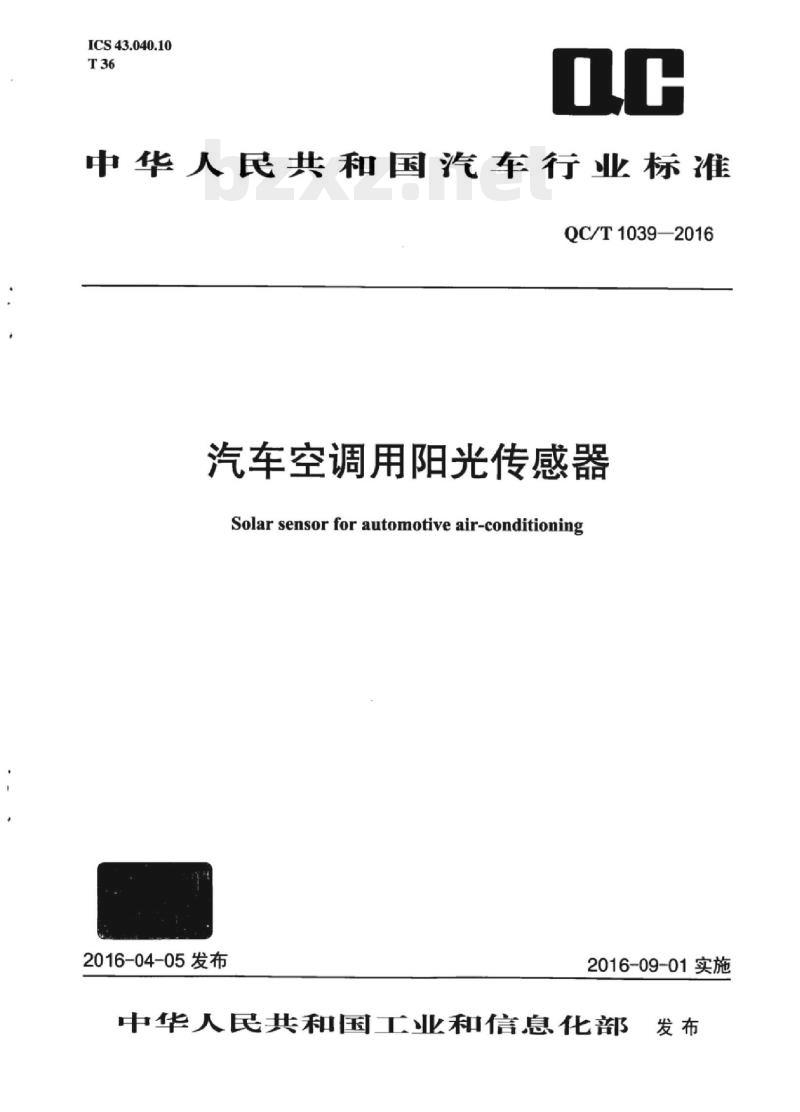

【QC汽车标准】 汽车空调用阳光传感器

ICS43.040.10
中华人民共和国汽车行业标准
QC/T1039—2016
汽车空调用阳光传感器
Solar sensor for automotive air-conditioning2016-04-05发布
2016-09-01实施

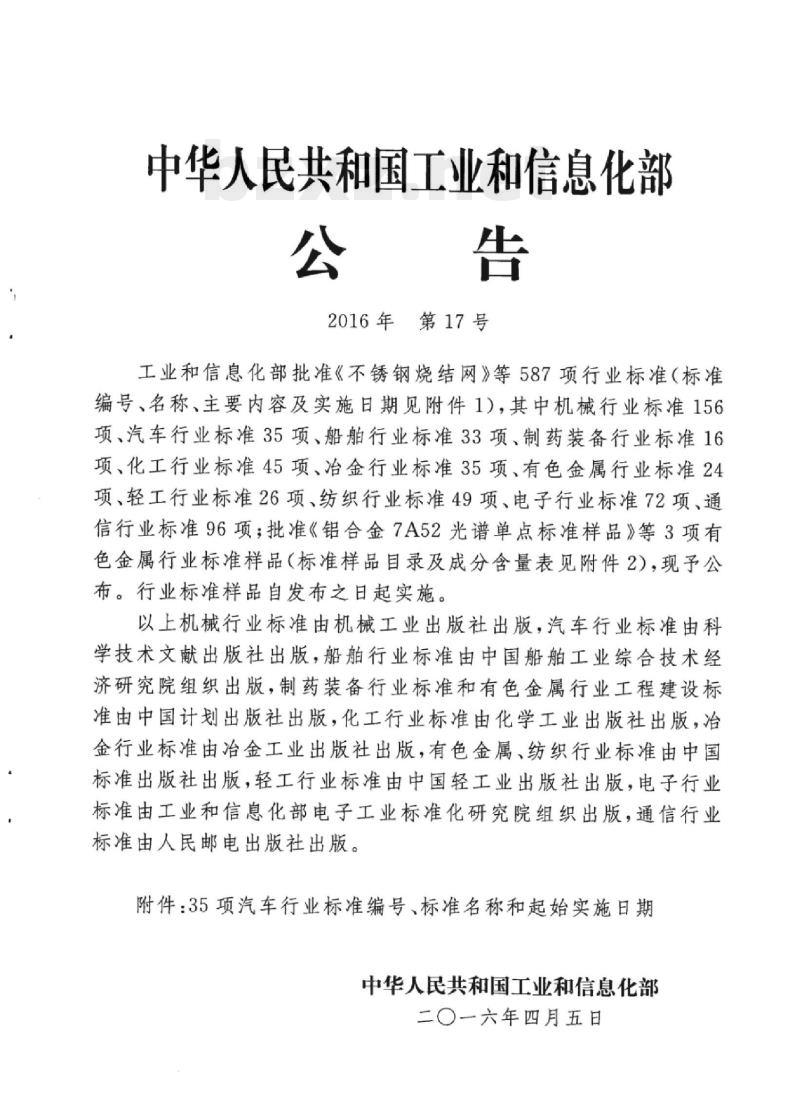

中华人民共和国工业和信息化部发布中华人民共和国工业和信息化部公告
2016年第17号
工业和信息化部批准《不锈钢烧结网》等587项行业标准（标准编号、名称、主要内容及实施日期见附件1），其中机械行业标准156项、汽车行业标准35项、船舶行业标准33项、制药装备行业标准16项、化工行业标准45项、治金行业标准35项、有色金属行业标准24项、轻工行业标准26项、纺织行业标准49项、电子行业标准72项、通信行业标准96项：批准《铝合金7A52光谱单点标准样品》等3项有色金属行业标准样品（标准样品目录及成分含量表见附件2），现予公布。行业标准样品自发布之日起实施。以上机械行业标准由机械工业出版社出版，汽车行业标准由科学技术文献出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，制药装备行业标准和有色金属行业工程建设标准由中国计划出版社出版，化工行业标准由化学工业出版社出版，治金行业标准由冶金工业出版社出版，有色金属、纺织行业标准由中国标准出版社出版，轻工行业标准由中国轻工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：35项汽车行业标准编号、标准名称和起始实施日期中华人民共和国工业和信息化部二〇一六年四月五日

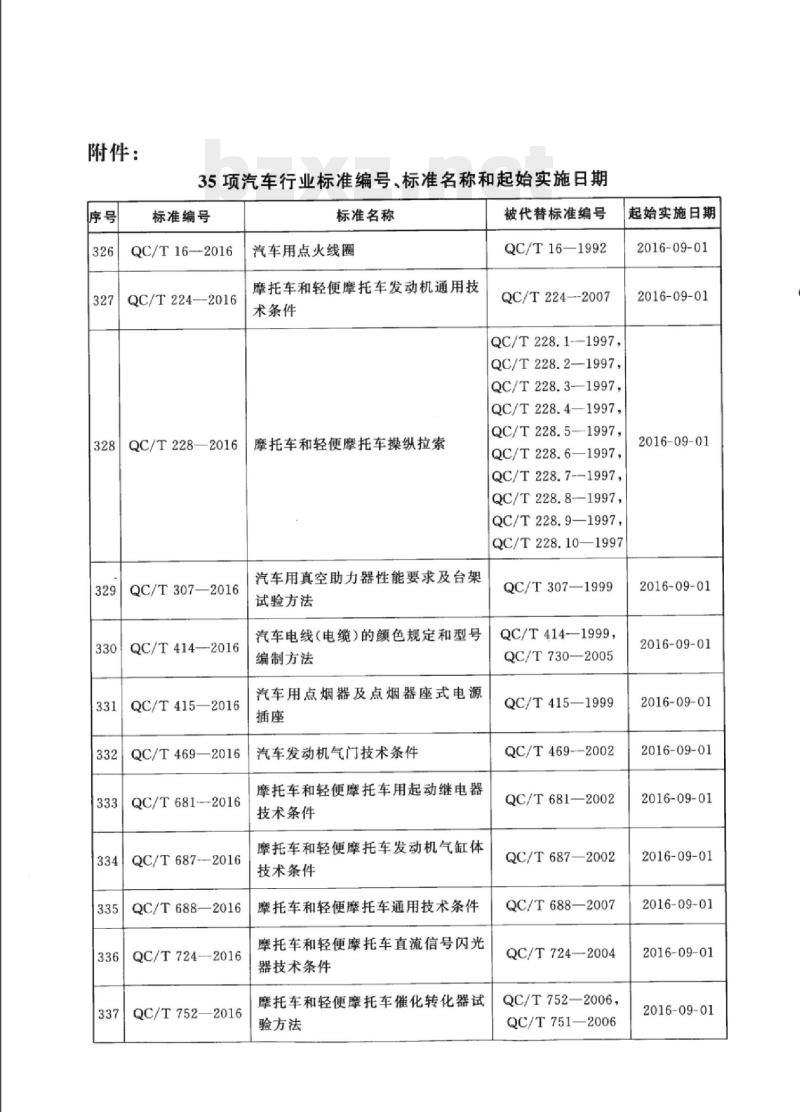

附件：
35项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T16—2016
QC/T224—2016
QC/T228—2016
QC/T307—2016
QC/T414—2016
QC/T415—2016
QC/T469—2016
QC/T681--2016
QC/T687--2016
QC/T688—2016
QC/T724--2016
QC/T752—2016
标准名称
汽车用点火线圈
摩托车和轻便摩托车发动机通用技术条件
摩托车和轻便摩托车操纵拉索
汽车用真空助力器性能要求及台架试验方法
汽车电线（电缆）的颜色规定和型号编制方法
汽车用点烟器及点烟器座式电源插座
汽车发动机气门技术条件
摩托车和轻便摩托车用起动继电器技术条件
摩托车和轻便摩托车发动机气缸体技术条件
摩托车和轻便摩托车通用技术条件摩托车和轻便摩托车直流信号闪光器技术条件
摩托车和轻便摩托车催化转化器试验方法
被代替标准编号
QC/T16—1992
QC/T224--2007
QC/T228.1—1997,
QC/T228.2—1997.
QC/T228.3--1997.
QC/T228.4—1997.
QC/T228.5--1997，
QC/T228.6—1997,
QC/T228.7-—1997,
QC/T228.8-—1997,
QC/T228.9—1997,
QC/T228.10—1997
QC/T307—1999
QC/T414—1999,
QC/T730—2005
QC/T415—1999
QC/T469--2002
QC/T681—2002
QC/T687—2002
QC/T688—2007
QC/T724—2004
QC/T752—2006,
QC/T751—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01

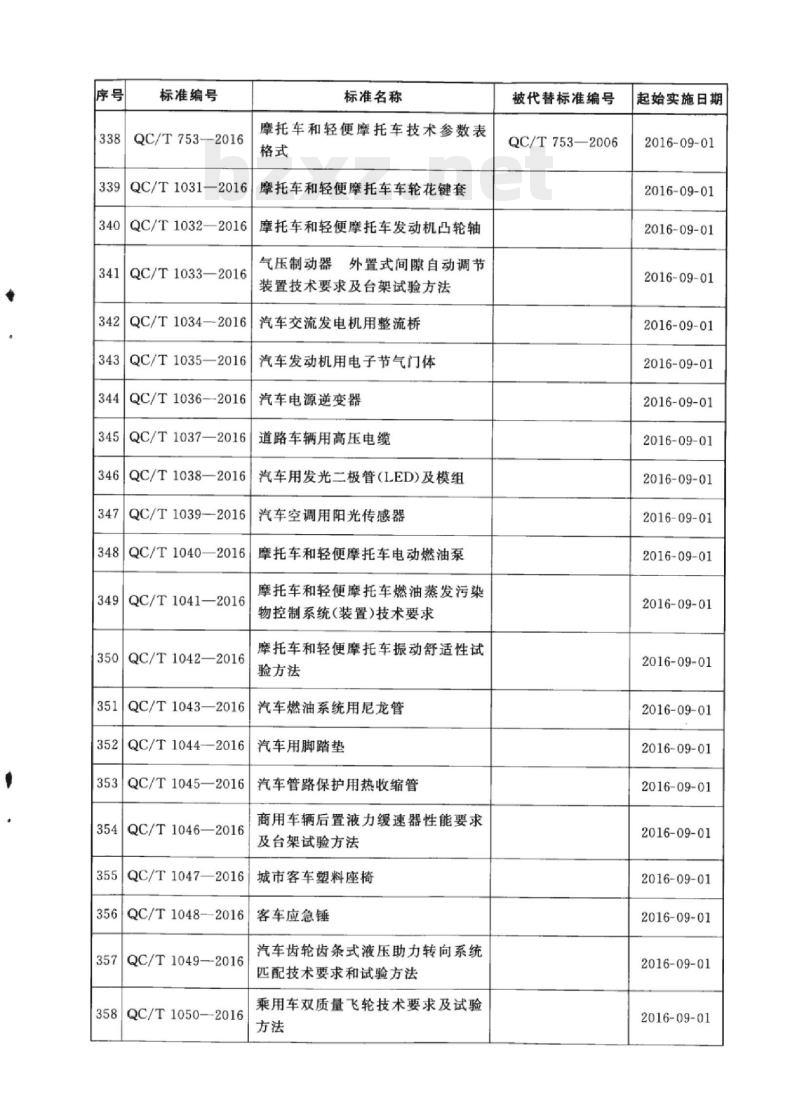

标准编号
QC/T753--2016
QC/T1031—2016
QC/T1032—2016
QC/T1033—2016
标准名称
摩托车和轻便摩托车技术参数表格式
摩托车和轻便摩托车车轮花键套摩托车和轻便摩托车发动机凸轮轴气压制动器外置式间隙自动调节装置技术要求及台架试验方法
QC/T1034—2016
汽车交流发电机用整流桥
QC/T1035—2016
QC/T1036—2016
QC/T1037—2016
QC/T1038—2016
QC/T1039—2016
QC/T1040—2016
QC/T1041—2016
QC/T1042—2016
QC/T1043—2016
汽车发动机用电子节气门体
汽车电源逆变器
道路车辆用高压电缆
汽车用发光二极管(LED)及模组
汽车空调用阳光传感器
摩托车和轻便摩托车电动燃油泵摩托车和轻便摩托车燃油蒸发污染物控制系统(装置)技术要求
摩托车和轻便摩托车振动舒适性试验方法
汽车燃油系统用尼龙管
汽车用脚踏垫
QC/T1044-—2016
QC/T1045—2016
QC/T1046—2016
汽车管路保护用热收缩管
商用车辆后置液力缓速器性能要求及台架试验方法
QC/T1047—2016
城市客车塑料座椅
QC/T1048--2016|客车应急锤
357QC/T1049—2016
358|QC/T1050—2016
汽车齿轮齿条式液压助力转向系统匹配技术要求和试验方法
乘用车双质量飞轮技术要求及试验方法
被代替标准编号
QC/T753—2006
起始实施日期
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
2016-09-01
标准编号
QC/T29078—2016
360QC/T29089—2016
标准名称
汽车用空气压缩机性能要求及台架试验方法
汽车用PVC/ABS真空吸塑仪表板
被代替标准编号
QC/T29078—1992
QC/T29089-—1992
起始实施日期
2016-09-01
2016-09-01
范围·
规范性引用文件
术语和定义
5试验方法
检验规则·
标志、包装、运输和贮存
QC/T1039-2016
QC/T1039—2016
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准制定参考了国内外相关先进标准。本标准由全国汽车标准化技术委员会（SAC/TC114)提出并归口。本标准起草单位：江苏日盈电子股份有限公司、长沙汽车电器研究所、上海大众汽车有限公司、北京汽车股份有限公司汽车研究院、重庆力帆乘用车有限公司等。本标准起草人：是蓉珠、王宇锋、陆鹏、姚鑫、顾常飞、胡梦蛟、李伟阳、余召锋、龚和明、董利伟、于涛、郑为明、卢军波。
1范围
汽车空调用阳光传感器
QC/T1039—2016
本标准规定了汽车空调用阳光传感器的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存。
本标准适用于汽车空调用阳光传感器（以下简称传感器）。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T16422.2一1999塑料实验室光源暴露试验方法第2部分：氙弧灯GB/T18655一2010车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法
GB/T19951一2005道路车辆静电放电的电骚扰试验方法GB/T21437.3一2012道路车辆由传导和耦合引起的电骚扰第3部分：除电源线外的导线通过容性和感性耦合的电瞬态发射GB/T28046.2—2011道路车辆
电气及电子设备的环境条件和试验第2部分：电气负荷GB/T28046.3一2011道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷1道路车辆电气及电子设备的环境条件和试验第4部分：气候负荷GB/T28046.4—2011
GB/T28046.5—2013
3道路车辆电气及电子设备的环境条件和试验第5部分：化学负荷GB/T33014.2—2016
部分：电波暗室法
道路车辆
电气/电子部件对窄带辐射电磁能的抗扰性试验方法第2GB/T33014.4—2016道路车辆
电气/电子部件对窄带辐射电磁能的抗扰性试验方法第4部分：大电流注入（BCI)法
GB/T30038--2013道路车辆电气电子设备防护等级（IP代码）QC/T413—2002汽车电气设备基本技术条件3术语和定义
下列术语和定义适用于本标准。3.1
阳光传感器solarsensor
将光强信号转换为电信号的传感器。QC/T1039—2016
仰角eelevation
太阳光线与水平面之间的夹角9，如图1所示。3.3
方位角中
azimuth
太阳光线在水平面上的投影线与汽车行驶方向的夹角中，如图1所示。太阳bZxz.net
X方向(汽车行驶方向）
Y方向
仲角：（0°~180°）
方位角：（-90°～90°）
图1仰角、方位角示意
静态输出信号staticsignal output传感器在实验室环境下，无红外光线直射并保持环境光恒定，且在工作状态下的信号输出值。3.5
动态输出信号dynamic signal output传感器在光强固定、方位角仰角组合变化和光强变化、方位角仰角组合固定两种工作方式下的信号输出值。
4要求
4.1一般要求
4.1.1传感器应符合本标准要求并按经规定程序批准的产品图样和技术文件要求制造。4.1.2传感器的标志、标签应清晰、完整、永久。4.1.3传感器的表面应无尖棱、裂纹、印记、污物等缺陷。4.2输出信号值精度要求
4.2.1静态输出信号值精度要求。传感器静态输出信号值的偏差应不大于10%。4.2.2动态输出信号值精度要求。传感器动态输出信号值的偏差应不大于10%。4.3耐反向电压
传感器在反向电压试验后，输出信号值精度应符合4.2的规定。2
4.4绝缘电阻
传感器的绝缘电阻应大于10MQ
4.5电磁兼容性
4.5.1电磁辐射抗扰性。
传感器在电磁辐射抗扰性试验过程中功能状态应为A级。4.5.2信号线上的传导与耦合性。传感器在信号线上的传导与耦合干扰试验过程中功能状态应为A级。4.5.3辐射发射骚扰性能。
传感器辐射发射骚扰值在测试频段内应满足等级3发射限值的要求。4.5.4静电放电性能。
传感器在抗静电放电试验实施过程中功能状态应为A级。4.6耐低温贴存性能
QC/T1039—2016
传感器在－40℃耐低温贮存性能试验后，动态输出信号值精度应符合4.2.2的规定。4.7耐低温性能
传感器在40℃耐低温试验过程中及试验后，动态输出信号值精度应符合4.2的规定。4.8耐高温贮存性能
传感器在100℃耐高温贮存试验后，动态输出信号值精度应符合4.2.2的规定。4.9耐高温性能
传感器在90℃耐高温试验过程中及试验后，输出信号值精度应符合4.2的规定。4.10耐温度变化性能
传感器在耐温度变化试验过程中及试验后，输出信号值精度应符合4.2的规定。4.11耐湿热循环性能
传感器在耐湿热循环试验过程中及试验后，输出信号值精度应符合4.2的规定。4.12耐盐雾腐蚀性能
传感器在耐盐雾腐蚀试验后，动态输出信号值精度应符合4.2.2的规定。4.13耐光照性能
传感器在耐光照试验后，试样应无明显变色、变形、裂纹。4.14耐振动性能
传感器在耐振动试验过程中及试验后，应符合4.1.2、4.1.3、4.2的规定。4.15耐机械冲击性能
传感器在耐机械冲击试验过程中及试验后，应符合4.1.2、4.1.3、4.2的规定。4.16自由跌落性能
传感器在自由跌落试验后，应符合4.1.2、4.1.3、4.2.2的规定。4.17耐化学试剂性能
传感器在耐化学试剂试验后，输出信号值偏差应符合4.2.2的规定。4.18防护等级性能
传感器的防护等级为IP5K0，试验过程中及试验后，输出信号值偏差应符合4.2的规定。3
QC/T1039—2016
4.19耐久性
传感器在耐久性试验过程中及试验后，输出信号值偏差应符合4.2的规定。5试验方法
5.1试验条件
5.1.1试验环境条件。
如未标明特殊要求，所有试验均在下述条件下进行：a）环境温度：18℃28℃；
b）相对湿度：45%~75%R.H；
c）大气压力：86kPa～106kPa。5.1.2温度偏差。
如未标明特殊要求，试验温度偏差为土2℃。5.1.3试验电压。
试验电压范围为5V土0.1V。
5.1.4试验用仪器、设备。
试验用仪器、设备应达到下述要求：a）试验用电压表、功率表，电流表的精度应不低于0.5级；b)
测温仪器的精度应不低于0.5℃；试验用直流电源纹波系数应不大于0.1%；c）
d）试验用光强测试仪的精度应不低于1%。5.1.5外观。
用目测方法进行。
5.2输出信号值精度试验
5.2.1静态输出信号值。
在试验室环境下，测试传感器在工作状态下的信号输出值。按图2所示的试验装置进行传感器静态信号的测试。传感器在试验过程中应无红外光线直射且保持环境光恒定。信号采集装置
传感器
图2静态输出信号测试试验装置示意4
