【QC汽车标准】钢球式通气塞

本网站发布时间： 2025-02-28 13:55:19

QC/T412-1999
现行

基本信息

标准号：
QC/T 412-1999
标准名称：
钢球式通气塞
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
117.42 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
钢球通气

标准简介/下载

点击下载

标准简介：

QC/T 412-1999.Steel ball vent-plug.
1主题内容与适用范围
QC/T 412规定了钢球式通气塞的型式、尺寸和技术条件。
QC/T 412国用于汽车驱动桥、变速器及其它封闭箱体上用的通气塞。
通气塞应尽量装在箱体部件的最高位置，同时应尽量避开飞溅的润滑液;如不能避开时，应加档板档住。
2引用标准
ZBT0400260°牙型角英寸制锥螺纹
YB 191易切削结构钢技术条件
GB 699优质碳素结构钢钢号和一般技术条件
GB 4327碳素弹簧钢丝
GB 5267螺纹紧固件电镀层
JB 2864汽车用电镀层和化学处理层
GB 90紧固件验收检查、标志与包装
GB 308滚动轴承钢球
3型式及尺寸
3.1钢球式通气塞的型式及尺寸如图1所示。
3.2塞体的型式及尺寸如图 2所示。
3.3塞帽的型式及尺寸如图3所示
3.4钢球6.0000 G400b，GB308。
3.5弹簧的型式及尺寸如图4所示
4标记
钢球式通气塞的标记示例:
通气塞
ZB T34 003
5技术条件
5.1 螺纹按ZB T04 002规定。
5.2材料及表面处理按下表的规定。
5.3通气塞在≤3 kPa( 0.03kg/cm2 )的压力下应能开启工作。
5.4验收检查、标志与包装
按GB 90规定，其中螺纹的合格质量水平AQL= 1.5;开启工作压力的合格质量水平AQL= 1.5;其余项目的合格质量水平AQL=4.0。

标准内容

部分标准内容：

中华人民共和国专业标准
ZB T34 003-88
调整为: Q c/ 412 - 1999
钢球式通气塞
Steel ball vent-plug
1988-03-18发布
国家机械工业委员会
1989-07-01实施
中华人民共和国专业标准
钢球式通
Steel ball vent-plug
生题内容与适用范围
本标准规定了钢球式通气塞的型式，尺寸和技术条件。tDC
ZBT34003-88
本标准画用了汽车驱动桥，变速器及其它封闭箱体1用的通气塞，气塞应尽量装在箱体部竹的最高位置。同时应尽最避π溅的润滑液；如不船避开时，应加档板档伴。
2引用标准
ZBT0400260牙型角英寸制链螺纹YB19t
易切削结构钢技术条件
GB 699
GB4327
GB 5267
IB2864
3型式及尺寸
优质碳素结构钢钢号和1般技术条件碳素弹黄刚丝
螺纹紧固件电镀层
汽车用电镀层和化学处理层
紧固件验收检查、标志与包装
滚动承钢球
钢球式通赛的型式及尺可如谢1所示。3.1

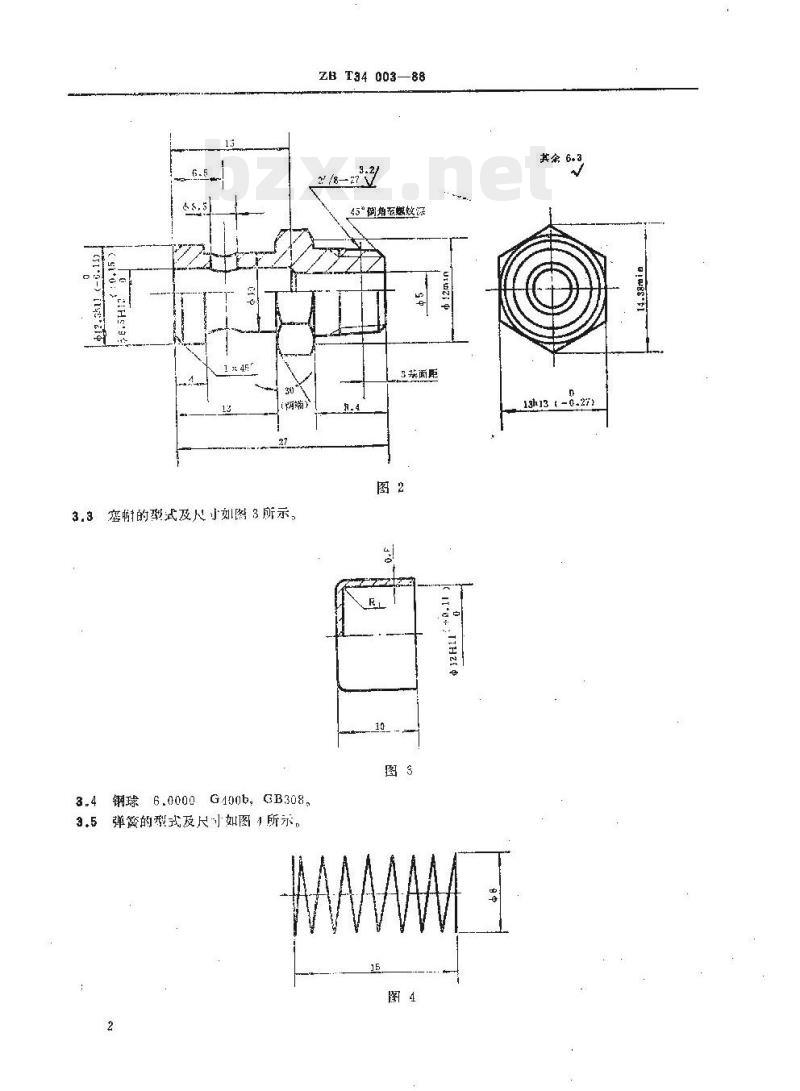

3.2寒体的型式及尺寸如图2所示。国家机械工业委员会1988-03-18批准球
1988-07-01实施
3.3寒的型式及尺小如图3所示，3.4钢球6.0000G400b,GB308.
3.5弹贫的型式及尺寸如图4所示。ZB T34 003—88
45“阅增至螺效深
3浆面距
其余 6.3

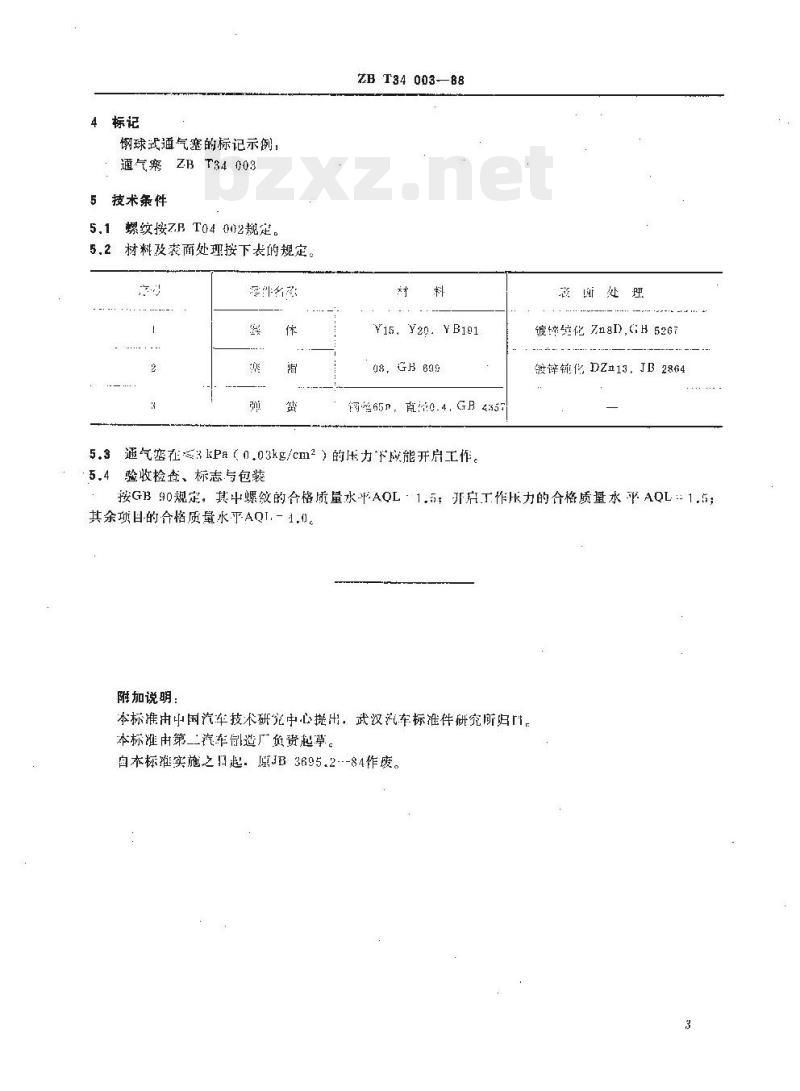

钢球式通气塞的标记示例：
通气寒ZBT34008
技术条件
螺纹按ZBT04 002规。
5.2材料及表面处理按下表均规定。学件价芯
ZBT34003-88
Y15,Y20.YB181
08,GH B99
闵些65n，直径0.4，GB4357
通气密在3kPa（0.03kg/cm2）的压力能开启工作。验收检查、标志与包装
孩处理
镀穿统化Z8I)H5267
镀锌锁化DZ13，JB2864
按GB90规定，其中螺效的合格质量水平AQL·1.5?开启工作压力的合格质量水平AQL：1.5；其余项日的合档质量水乎-AQI1.-4,0。附加说明：
本标准由中国汽车技术研究中心提出，武汉汽车标准件研究所归。本标准由第二汽车创造厂负资起草。自本标推实施之旧起原B3695.2-84作废。3
中华人民共和凰
专业标准
钢球式通气密
ZB T34 003-88
国家机械工业委员会标准化研究所出版（北京清华东路）
机械工业标准印刷广印刷下载标准就来标准下载网
(湖南长沙)
机械工业标准发行站发行
(潮南长沙市)
开本880×12301/16印张0,5字数16,2001989年8月第一版1989年8月第一次印刷印数2,500
定价0.50元
p8 --200 r24 82
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
