【QC汽车标准】 汽车起动机用电磁开关技术条件

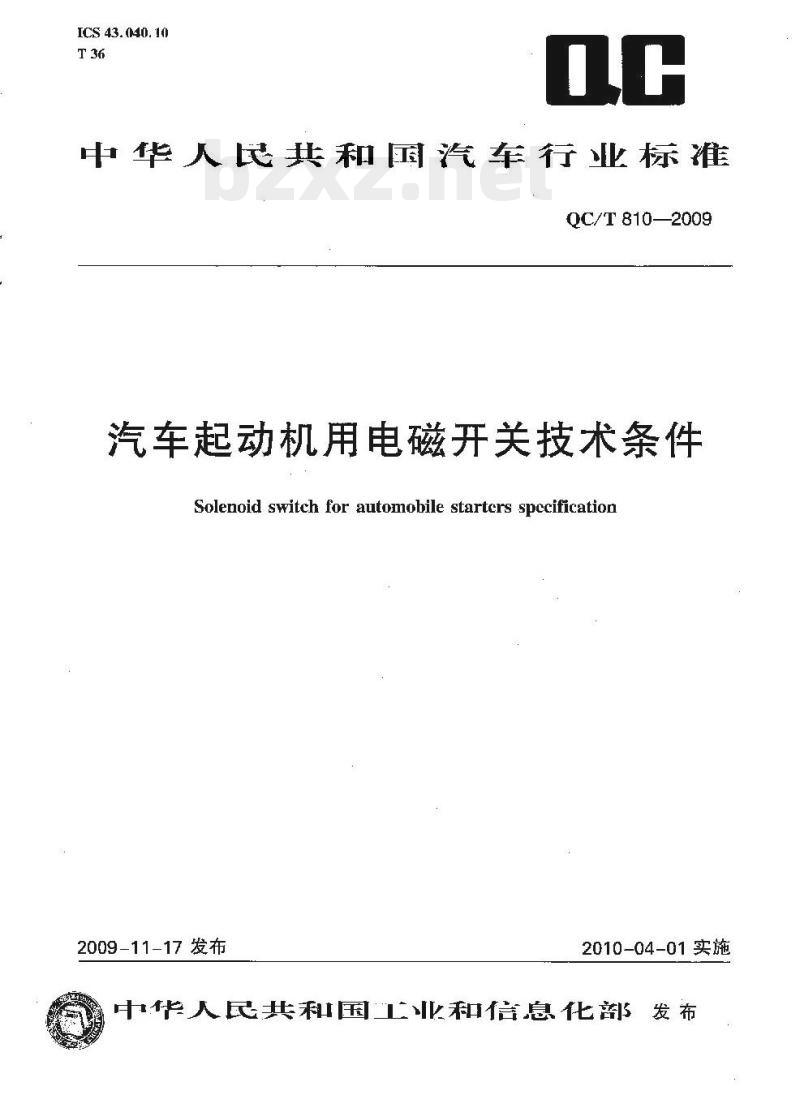

ICS43.040.10
中华人民共和国汽车行业标准
QC/T 810—2009
汽车起动机用电磁开关技术条件Solenoid switch for automobile starters spccificatior2009-11-17发布
2010-04-01实施
中华人民共和国工业和信息化部发布YYKAONKACA

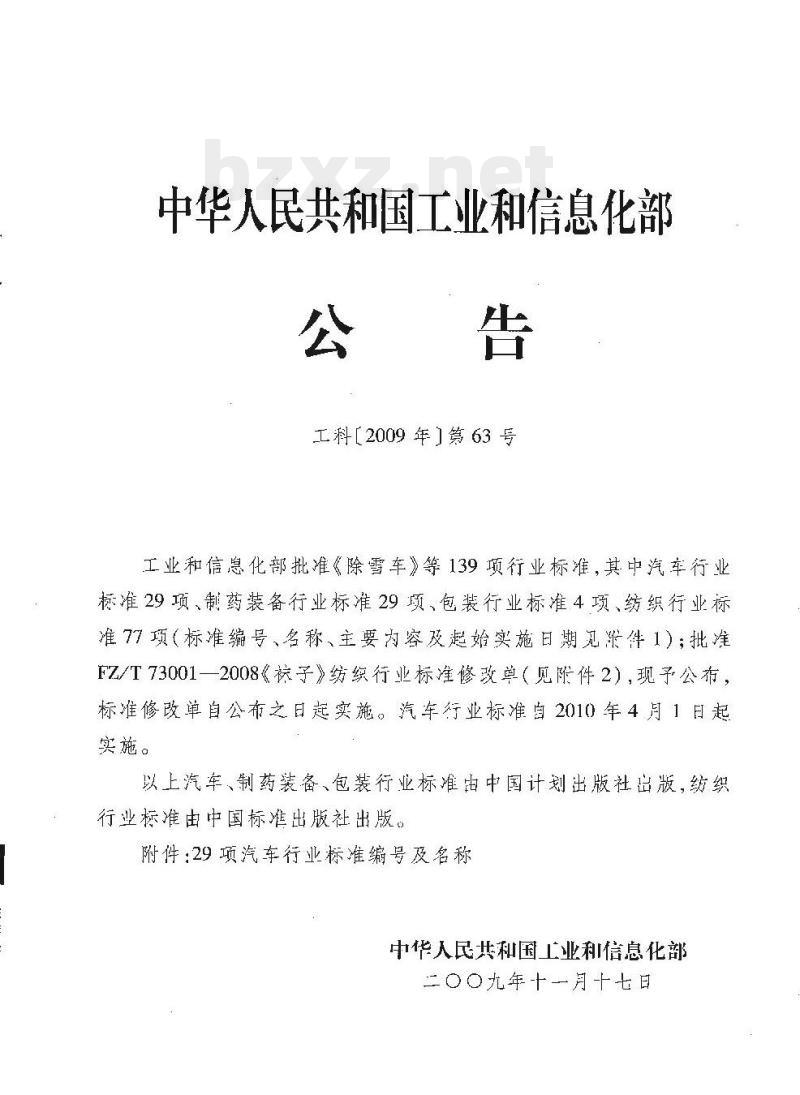

中华人民共和国工业和信息化部公告
工科【2009年】第63号
工业和信息化部批准《除雪车》等139项行业标准，其中汽车行业标准29项、制药装备行业标准29项、包装行业标准4项、纺织行业标准77项（标准编号、名称、主要为容及起始实施日期见淤件1）；批准FZ/T73001一2008《被子》纺织行业标准修改单（见件2），现子公布，标准修改单自公布之日起实施。汽车行业标准自2010年4月1日起实施。
以上汽车、制药装备、包装行业标准电中国计划出版社出版，纺织行业标准由中国标准出版社出版。附件：29项汽车行业标准编号及名称中华人民共和国工业和信息化部二〇〇九年十一月十七日

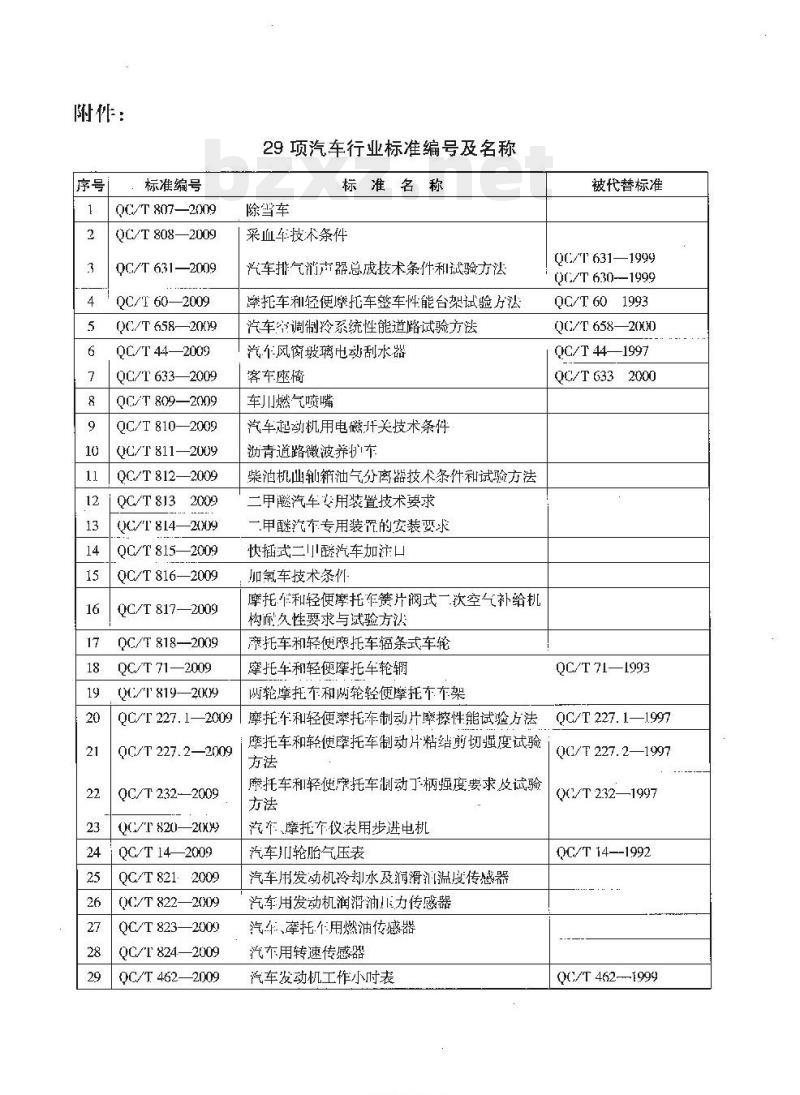

附件：
标准编号
QC/T 807—2009
QC/T 808—2009
QC/T 631—2009
QC/T 60—2009
OC/T 658-2009
QC/T 44—2009
QC/T 633—2009
QG/T 809—2009
QC/T 810—2009
QC/T 811—2009
QC/T 8122009
QC/T 813
QC/T 814—2009
QC/T 815—2009
QC/T 816—2009
QC/T 817-—2009
QC/T 818—2009
QC/T 71—2009
QC/T 8192009
QC/T 227. 12009
QC/T 227. 2—2009
QC/T 232-2009
QG/T 820—2009
QC/T 14—2009
QC/T 821:2009
QC/T 8222009
QC/T 8232009
QC/T 824—2009
QC/T 4622009
29项汽车行业标准编号及名称
标准名称
除雪车
采血车技术条件
汽车排气消市器总成技术条件和试验方法摩托车和轻便摩托车整车性能台架试验方法汽车空调制冷系统性能道路试验方法汽个风窗玻璃电动刮水器
客车座椅
车川燃气喷嘴
汽车起动机用电磁开关技术条件沥青道路微波养扩车
柴泊机山轴箱油气分离器技术条件和试验方法二甲隧汽车专用装置技术要求
一甲醚汽车专用装罩的安装要求快插式二小醚汽车加注口
加氧车技术条仆
摩托作和轻便摩托车簧片阀式一次空气补给机构而久性要求与试验方法
托车和轻便摩托车辐条式车轮bzxZ.net
摩托车和轻便摩托车轮辋
两轮摩托车和两轮轻便摩托车车架摩托车和轻便摩托车制动片摩擦性能试验方法摩托车和轻便摩托车制动片粘结剪切强度试验方法
摩托车和轻使摩托车制动于柄强度要求及试验方法
汽车、摩托车仪表用步进电机
汽车川轮胎气压表
汽车用发动机冷却水及润滑氵温度传感器汽车用发动机润滑油压力传感器汽车摩托个用燃油传感器
汽车用转速传感器
汽车发动机工作小时表
YYKAONKACA
被代替标准
QC/T631—1999
OC/T 630-1999
QC/T601993
QG/T 658-2000
QC/T 44—1997
OC/T 6332000
OC/T 71—1993
QC/T 227. 1—1997
0C/T 227. 21997
OC/T 232—1997
QC/T 14--1992
QC/T 462--1999

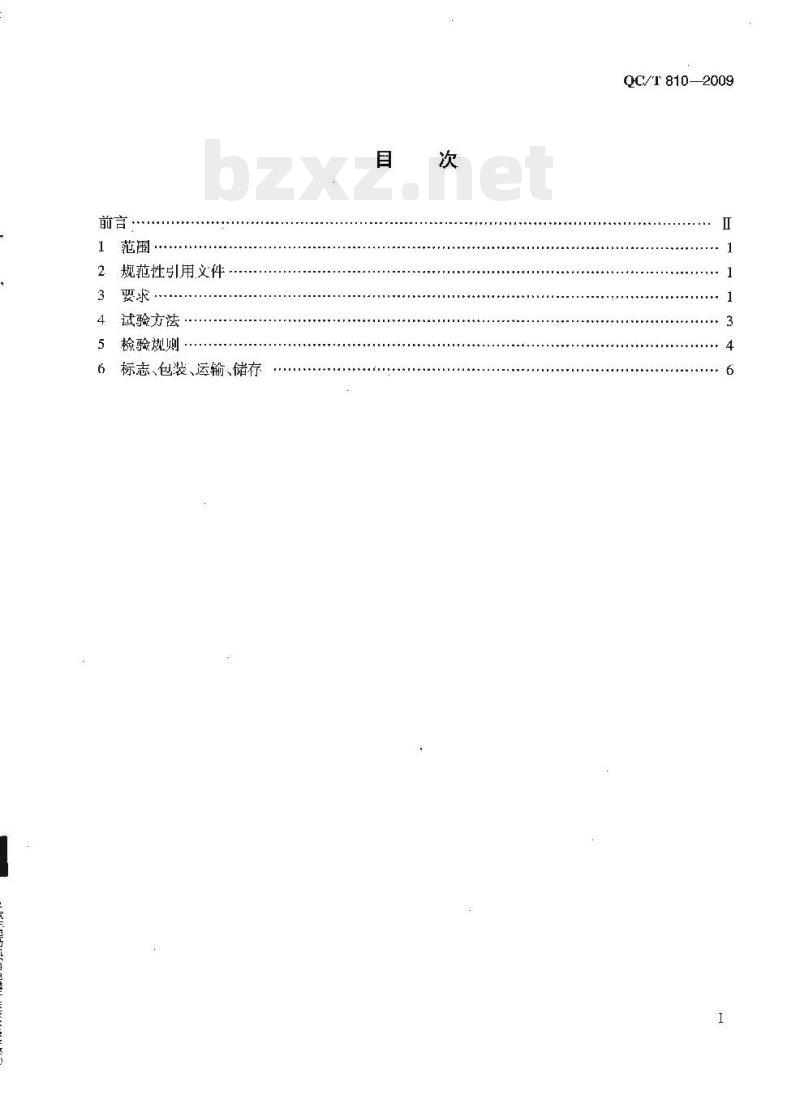

1范围·
2规范性引用文件
3要求
4，试验方法
5检验规则
6标志、包装、运输、储存
QC/T 810—2009
0C/T810-2009
本标准是以QC/T413—2002《汽车电气设备基本技术条件》、QC/T731—2005《汽车用起动机技术条件》为基础,并参考国外先进标准制定。本标准由全国汽车标准化技术委员会提出。本标滩由全国汽车标推化技术委员会归口。本标准起草单位：浙江环方汽车电器有限公司、长沙汽车电器研究所、浙江博宇实业有限公司。本标准起草人：庄道建、胡梦蛟、郑海权。YAoNKa
1范围
汽车起动机用电磁开关技术条件QC/T810—2009
本标推规定了汽车起动机用电磁开关的要求、试验方法、检验规则和包装、标志、运输、储存。本标准适用于汽车起动机用电磁开关（以下简称电磁开关）。2规范性引用文件
下列文件中的条款通过本标准的引而成为木标推的条款，凡是注H别的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用丁本标准，然而，鼓励根据本标准达成协议的各方研究足否可使川这些文件的最新版本。凡是不注H期的引用文件，其最新版本适用于本标准。QC/T413--2002汽车电气设备墨本技术条件QC/T731—2005汽车用起动机技术条件GR/T4942.1—2006旋转电机整体结构的防护等级（IP代码）分级GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AOL）检索的遂批检验抽样计划3要求
3.1一般规定
电磁开关应衍合本标准规定，并按经规定程序批准的图样及技术文件制造。3.2材料
电磁川关采用的材料应符合相应的材料标准及顾客要求，所有材料不应含石棉和金属，不宜含浆、铅、六价饹。
3.3，单、双线制
电磁开关般制成单线制，负极搭钦，经用户与制造厂协商，也可制成双线制。3.41作条件
电开关在下列条件下应能工作：环境温度为-40℃～+105℃,相对湿度不大于96%3.5外形及安装尺寸
电磁并关的外形及安装尺寸应符合产品技术条件。3.6额定T作时间
电磁开关为知时工作制，额定工作时间为30s。3.7表面防护性能及装配质量
3.7.1电磁开关表面防护性能应符合QC/T413-2002中3.15的规定。3.7.2开关装配后紧固件无松动，螺纹紧固件的拧紫力短应符合QC/T731—2005中相关规定或按用户要求。
QC/T 8102009
3.8闭合和释放电压
在环境温度为23℃±5℃下，电磁开关的闭合和释放电压应符合表1的规定。表1
闭合电压，V
释放电压,V
标称电压.
在环境温度为105℃下，电磁开关的闭合电压应符合表2的规定。表2
闭合电压，V
3.9防护等级
标栋电压,V
电磁开关的防护等级为GB/T4942.1—2006规定的IP54级，经防护等级试验后，其性能应符合本标准3.8.1的规定。
3.10耐振动性能
电磁开关应能经受X、Y、么三个方向的扫频振动试验，其扫频振动试验的严酷度等级应符合QC/T413—2002中表3“安装在发动机上\的规定，试验后零部件应无损坏，紧固件拧紧力矩变化量不大于50%，性能应符合本标准3.8.1的规定。3.11耐低温性能
电磁开关耐低温试验应符合QC/T413-2002中3.10.1的规定，下限储存温度为-40°℃。低温试验后，性能应符合本标准3.8.1的规定。3.12 耐高温性能
电磁开关耐高温试验应符合QG/T413—2002中3.10.2的规定，上限储存温度为130℃，高温试验后，性能应符合术标准3.8.1的规定。3.13耐溢温度冲山性能
电磁川关耐度冲击试验应符合QC/T731一2005中4.13的规定，试验后，性能应符合本标症3.8.1的规定。
3.14耐温度、湿度循环性能
电磁升关耐温度、湿度循环变化试验应符合QC/T413一2002中3.11的规定，试验后，性能应符合本标准3.8.1的规定。
3.15耐盐雾性能
电磁开关应能经受96h盐雾试验，试验后性能应符合本标推3.8.1的规定。3.16绝缘电压性能
YYKANKACa
QC/T 810—2009
电磁开关的绝象耐电压性能应符合（QC/T731—2005中4.16的规定，漏电流为10mA以下。3.17气密性
对有气密性要求的电磁开关，其气密性能应符合客户规定的产品技术要求。3.18主触点接触电阻
电磁开关主触点通过200A电流时，两主触点接触电阻值应不大于1m.3.19附行程
电燃开关主触点闭合时，应有规定的附加行程，其数值应符合产品技术要求。3.20吸合力
电磁开关的吸合力应符含产品技术要求。3.21断电能力
电磁开关应具有断电能力。
3.22铁芯表面粗糙度
电磁开关铁芯表面粗糙度应满足图样要求，T.作时应能灭活移动，不得有滞现象。3.23耐久性能
电磁开关耐久性能成满足与之配套的起动机技术要求。4试验方法
4.1通用试验条件
a）试验用电压表、电流表不低于0.5级，其他测量仪表应不低于1.0级b）除另有规定外，试验坏境温度为23℃±5℃，4.2外形及安装尺寸检查
外形及安装尺寸用合图样精度要求的检测量具逐项检查。4.3额定工作时间试验
把电磁川关装在与之相配套的起动机上，按QC/T731—2005中5.2的规定进行。4.4表面防护性能及装配质量试验4.4.1电磁开关表面防护性能检查按QC/T413-2002中4.15的规定进行，4.4.2装配质量用专用检测量具检查。4.5闭合电所试验
4.5.1与起动机整体检查,按QC/T731—2005中5.20.1的规定进行。4.5.2单独出厂的电磁开关闭合电压检查在专川试验台上实施。充许在电磁开义串联线圈中串入一模拟起动机的电阻，测量电磁关在规定气隙下产生规处吸合力时的电压值。4.6释放电压试验
4.6.1与起动机整体检查，按QC/T731—2005中5.20.2的规定进行。4.6.2单独出厂的电磁开关释放电压检查在专用试验台上实施，在闭合电试验后，从闭合电压开始降低电源电压，直到电磁开关主触点断开时的电压即为释放电压，4.7商温时闭合电压试验
在环境温度为105℃下，按4.5的规定进行，3
QC/T8102009
4.8防扩等级试验
防护等级试验按（B/T4942.1—2006的规定进行。4.9耐振动试验
在电磁开关不工作状态下，按QC/T413—200214.12的规定进行。4.10耐低温试验
按QC/T413—2002中4.10.1的规定进行。4.11前高温试验
按QC/T413—2002小4.10.2的规定进行。4.12耐溢度冲山试验
按QC/T731--2(X05中5.11的规定进行4.13耐温度湿度试验
按QC/T413—2002中14.11的规定进行,开关不上作。4.14耐盐雾试验
开关在不1作状态下.按QC/T413—2002中4.13的规定进行。4.15绝缘耐电压试验
线圈搭铁线在焊接前按0C/T731--2005中5.13的规定进行4.16气密性试验
把电磁开关从底部密封并施加规定的气压，将电磁开关浸入水中，在规定时间内视水中有无气泡产生，也可按顾客要求在专用试验台上进行。施加的气压值和测试时间按产品技术条件。4.17主触点接触电阻值试验
按0T731-2005中5.20.4的规定进行。4.18附灿行程试验
在专川试验台上进行。测量自主触点开始闭合起动铁芯到极限位置的距离。4.19吸合力试验
在专用试验台上进行。在规定气隙下，在电磁开关上施规定的端电压，并在动欲芯L挂有规定值的祛码，来检查吸力。气隙值、端电压、磁码重量按产品技术条件。4.20断电能力试验
在专用试验台上进行。用配套起动机的制动电流值通过电磁开关主触点，断州电磁开关电源，主触点应能立即断开。
4.21铁芯表面粗糙度试验
用粗糙度检测仪或比较样块检查。4.22耐久性试验
电磁斤关装在相配套的起动机上，按QC/T731—2005中5.175.18、5.19规的条件进行试验。
5检验规则
5.1出厂检验应按3.7、3.8.13.19全数检查，合格后方能山厂，并附有产品合格证。4
QC/T810—2009
5.2川户可按（13/T2828.1的规定验收。验收项月、缺陷分类接收质量限见表3。本标准规定：
·般检杏水平：Ⅱ级；
抽样方案;止常查一次抑样方案。表3
验收项目
表面防护性能及装配质量
外形及安装尺寸
闭合、释放地压
附行程
重缺陷
型式检验按QC/T4132002中5.5的规定进行。试验分组及顺序见表4。
试验项目及顺厚
外形及安装尺寸
裘面防护性能及装配质量
闭合和释放电压（23℃）
附加行程
耐低溢
耐高温
耐盐等
闭合电压（105℃）
昕电能力
主触点接触电阻值
耐温度冲击
额定工作时间
峻合力
防护等级
耐湿度、湿度
试验方法
轻缺陷
产品缴孕与分组
接变质量限（AQL）
0C/T810-2009
试验项目及顺序
耐振动
气密性
绝缘耐电压
耐久性
标志、包装、运输、储存
试验方法
表4（续）
产品编导与分组
标志、包装、运输及储存应符合QC/T413—2002中第6章的规定。KNKA
