中华人民共和国汽车行业标准
汽车柴油机S”尺寸的5型和6型
法兰或压板安装喷油器体
QC/T542—1999
代替JB3898.3-85
本标准等效采用国际标准ISO2699—1974（C）《道路车辆——\S\尺寸的5型和6型法兰安装喷油器体》。（用于ISO2697—1974（C）《道路车辆——喷油嘴偶件——“S尺寸》规定的喷油嘴偶件）。适用范围
本标准规定了“S\尺寸的5型和6型法兰或压板安装喷油器体在汽车柴油机上的安装和互换性所必要的尺寸规格。
进油和回油接头的位置未限定，由各制造厂按用途而定。2尺寸和公差

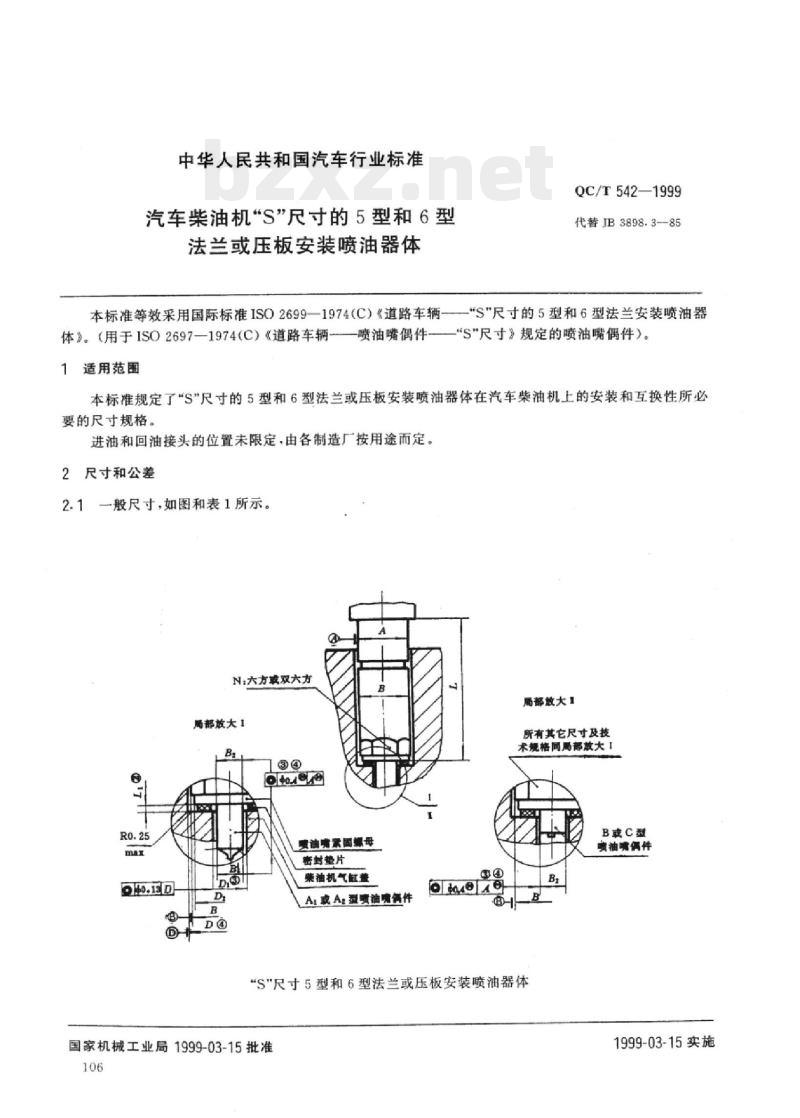

一般尺寸，如图和表1所示。
N;六方或双六方
局部效大！
局部放大！
喷油哺紫固螺母
密封垫片
柴油机气缸整
A或A型喷油嘴偶件
所有其它尺寸及技
术规格同肠部放大1
B或C型
喷油嘴偶件
“S\尺寸5型和6型法兰或压板安装喷油器体国家机械工业局1999-03-15批准106
1999-03-15实施
喷油器体型号
喷油嘴偶件型号
②为商品公差（压紧前）
QC/T542—1992
喷油器体安装尺寸
(B≥B)
B'+e-3
2(或1)
扳手尺寸此内容来自标准下载网
③缸盖上直径D由工厂确定。为此必须考虑到由最大实体原则和缸盖孔的最大公差值确定最大喷油嘴偶件小外圆直径值。应保持最小间隙以便喷油嘴偶件冷却。①对于无身部的5型和6型喷油器体来说.尺寸D应减少0.1mm，在这种情况下局部放大图「和1中最大实体原则适用于直径B而不是直径A。

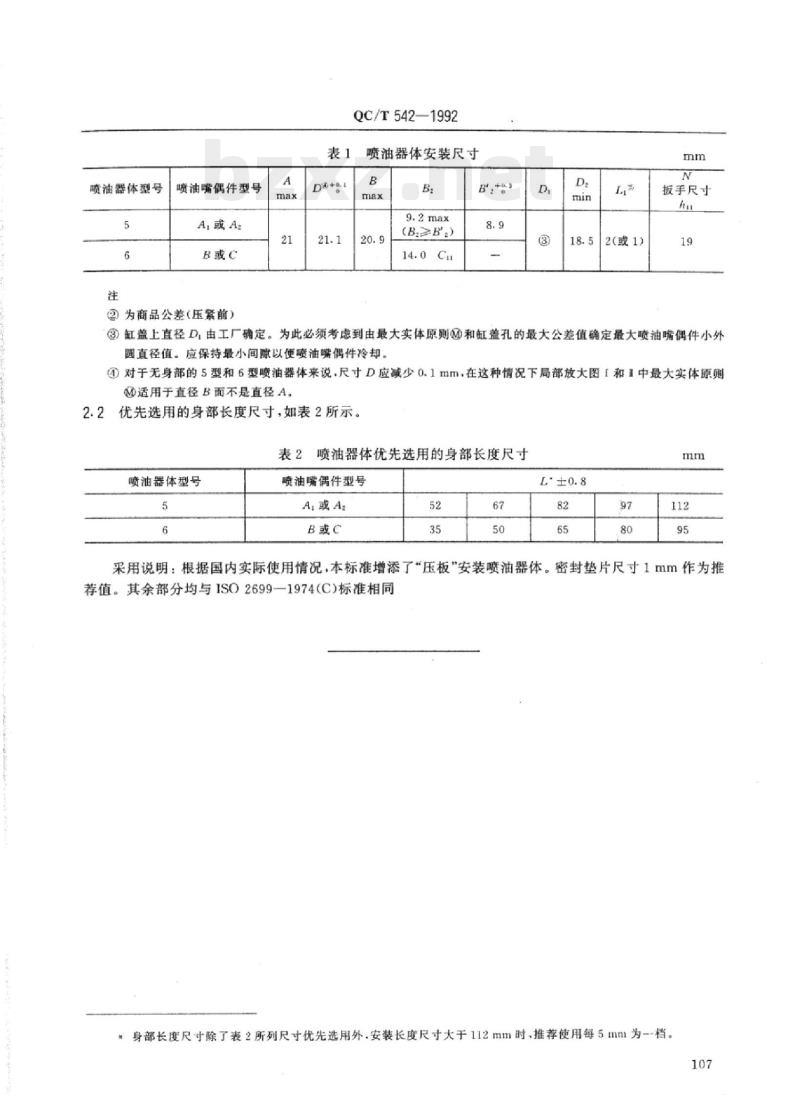

优先选用的身部长度尺寸，如表2所示。2.2
表2喷油器体优先选用的身部长度尺寸喷油器体型号
喷油嘴偶件型号
采用说明：根据国内实际使用情况，本标准增添了“压板”安装喷油器体。密封垫片尺寸1mm作为推荐值。其余部分均与ISO2699-1974(C)标准相同*身部长度尺寸除了表2所列尺寸优先选用外.安装长度尺寸大于112mm时，推荐使用每5mm为一档。107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
