【QC汽车标准】汽车柴油机“S”尺寸的I型法兰或压板安装喷油器体

本网站发布时间： 2025-02-28 15:57:08

QC/T541-1999
现行
　点击下载此标准

基本信息

标准号：
QC/T 541-1999
标准名称：
汽车柴油机“S”尺寸的I型法兰或压板安装喷油器体
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
516.87 KB

标准分类号

关联标准

出版信息

其他信息

相关标签：
汽车柴油机尺寸法兰压板安装喷油器

标准简介/下载

点击下载

标准简介：

QC/T 541-1999.
QC/T 541等效采用国际标准ISO2699-1974(C)《道路车辆--“S"尺寸的2型法兰安装喷油器体》。
(用于ISO 2697- 1974(C)《道路车辆一喷油嘴偶件一-“'S"尺寸》规定的喷油嘴偶件)。
1适用范围
QC/T 541规定了“S"尺寸的1型法兰或压板安装喷油器体在柴油机上的安装和互换性所必要的尺寸规格。
进油和回油接头的位置未限定，由各制造厂按用途而定。
2尺寸和公差
2.1 一般尺寸.如图和表1所示。
注
①对I型喷油器体来说.只在B和D间存在小间隙的情况下本公差才适用。
②为商品公差(压紧前)。
③缸盖上直径D1由工厂确定。为此必须考虑到由最大实体原则0和缸盖孔的最大公差值确定最大喷油嘴偶件小外圆直径值。应保持最小间隙以便喷油嘴偶件的冷却.
2.2 优先选用的身部长度尺寸,如表2所示.
采用说明:根据国内实际使用情况,本标准增添了“压板"安装喷油器体。密封垫片尺寸1 mm及板手尺寸19mm作为推荐值。除缸盖上的安装孔和喷油嘴紧固螺套形式与2型结构不同外,其余部分均与ISO 2699- 1974(C)标准相同。

标准内容

部分标准内容：

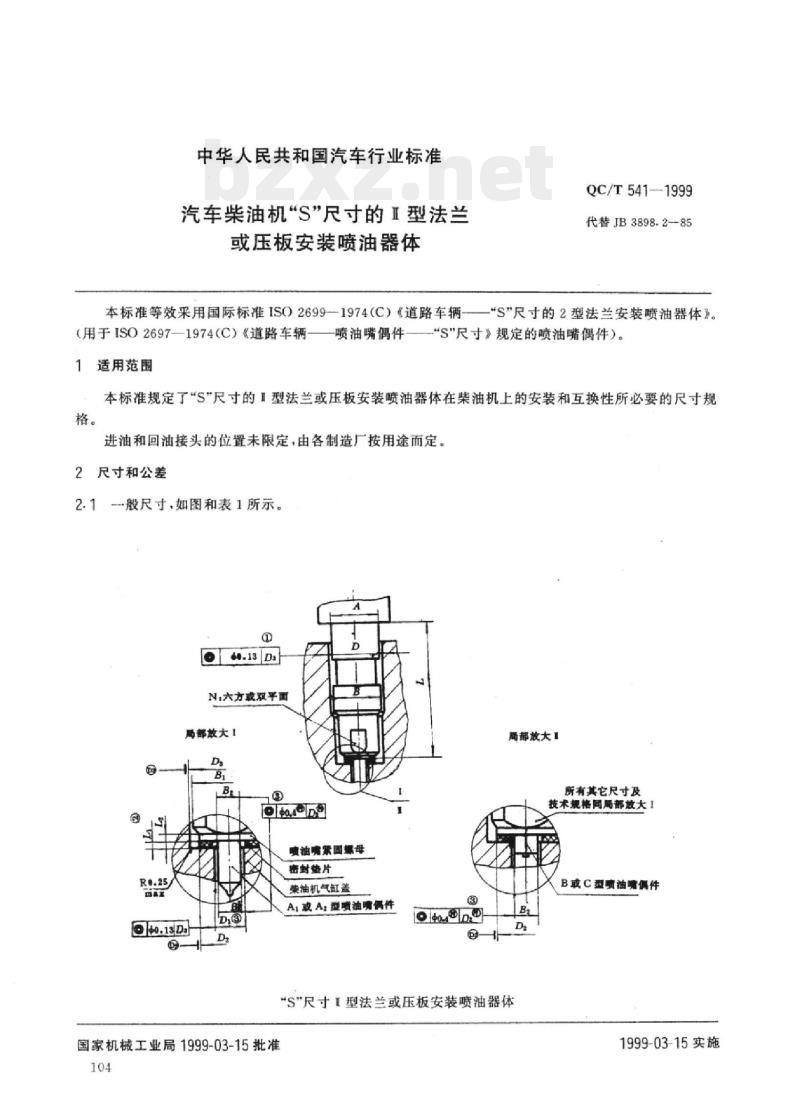

中华人民共和国汽车行业标准
汽车柴油机“S”尺寸的I型法兰或压板安装喷油器体
本标准等效采用国际标准ISO26991974（C）《道路车辆-（用于ISO2697-—1974（C）《道路车辆—一喷油嘴偶件
适用范围
QC/T541-1999
代替JB3898.2--85
“S\尺寸的2型法兰安装喷油器体》。—“S\尺寸》规定的喷油嘴偶件）。本标准规定了“S\尺寸的1型法兰或压板安装喷油器体在柴油机上的安装和互换性所必要的尺寸规格。
进油和回油接头的位置未限定，由各制造厂按用途而定。2尺寸和公差
2.1般尺寸.如图和表1所示。
N.六方或双平面
局部放大！
喷油嘴紧固螺母
密封垫片
柴油机气缸盖
Ai或A.型喷油嘴低件
局部放大！
所有其它尺寸及
技术规格同局部被大！
B或C型喷油嘴偶件
“S\尺寸【型法兰或压板安装喷油器体国家机械工业局1999-03-15批准104
1999-03-15实施
喷油器体
喷油嘴偶件bZxz.net
QC/T541-1999
喷油器体安装尺寸
①对I型喷油器体来说.只在B和D间存在小间隙的情况下本公差才适用。②为商品公差（压紧前）。
(或1)
扳手尺寸
（或19）
③缸盖上直径D由工厂确定。为此必须考虑到由最大实体原则@和缸盖孔的最大公差值确定最大喷油嘴偶件小外圆直径值。应保持最小间隙以便喷油嘴偶件的冷却。2.2

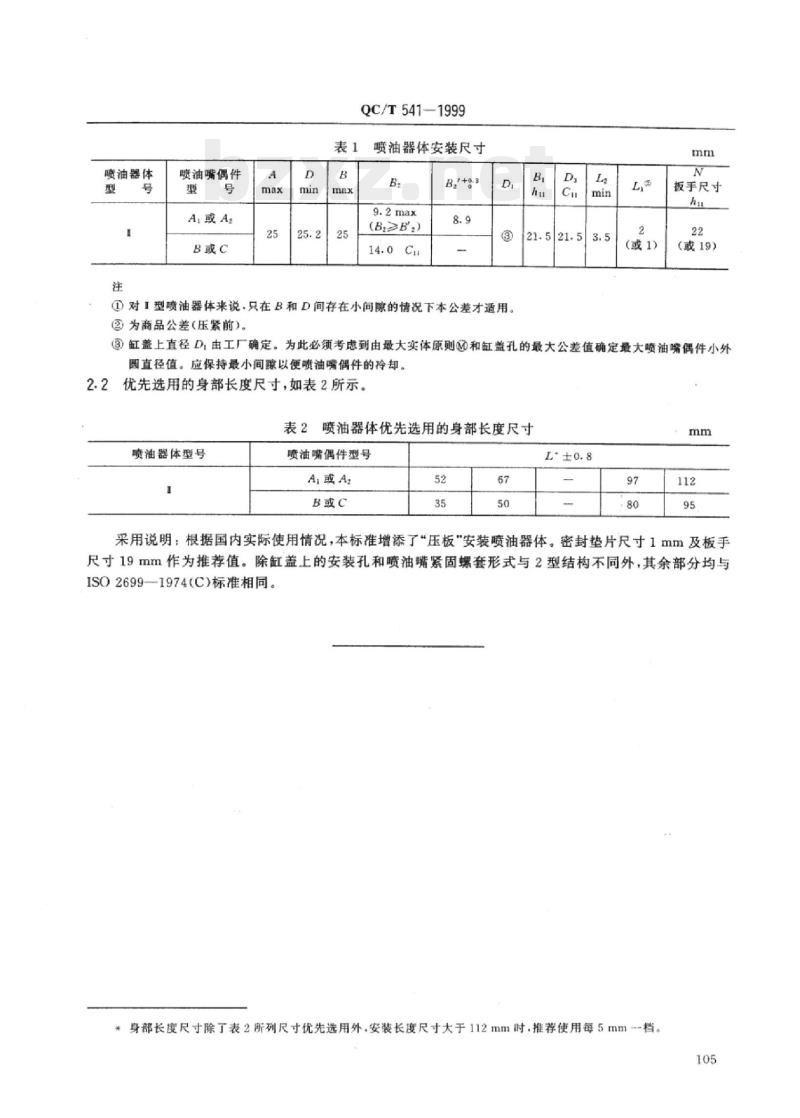

优先选用的身部长度尺寸，如表2所示。表2喷油器体优先选用的身部长度尺寸喷油器体型号
喷油嘴偶件型号
A或A2
采用说明：根据国内实际使用情况，本标准增添了“压板\安装喷油器体。密封垫片尺寸1mm及板手尺寸19mm作为推荐值。除缸盖上的安装孔和喷油嘴紧固螺套形式与2型结构不同外，其余部分均与ISO2699—1974(C)标准相同。
*身部长度尺寸除了表2所列尺寸优先选用外，安装长度尺寸大于112mm时.推荐使用每5mm档。105
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
