【QC汽车标准】 火花塞瓷绝缘体试验方法外观与尺寸试验方法

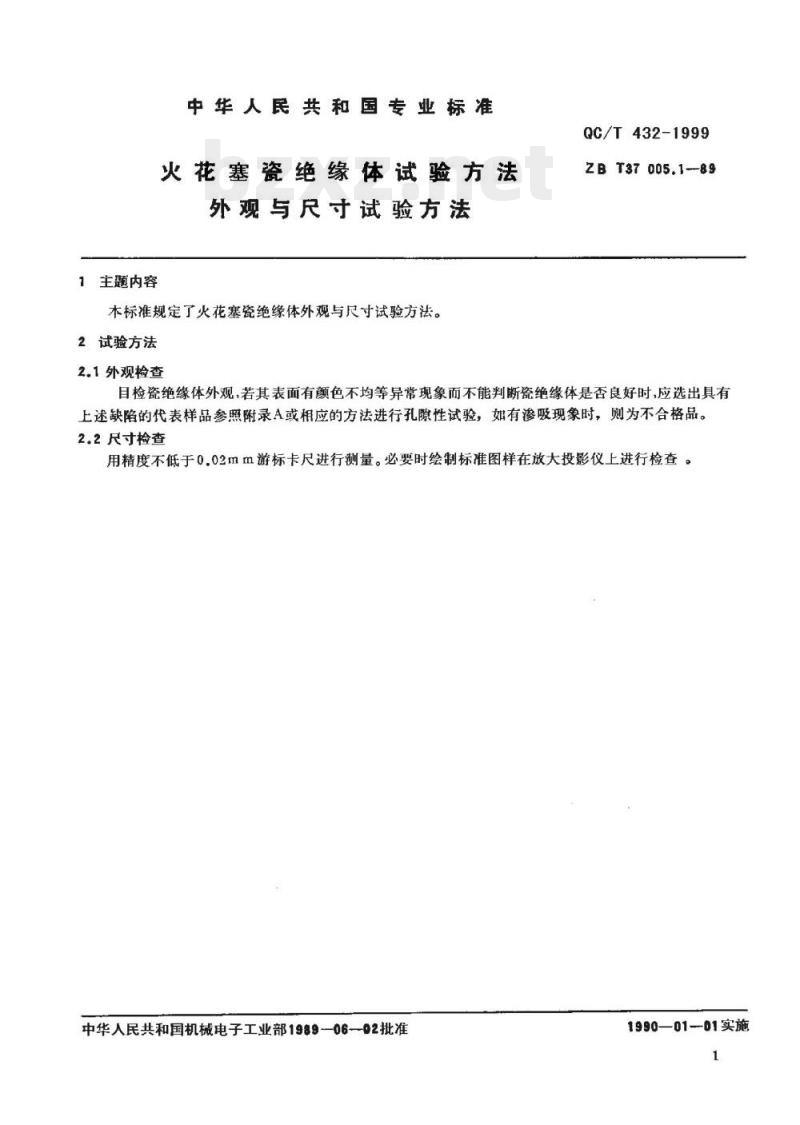

1主题内容
中华人民共和国专业标准
火花塞瓷绝缘体试验方法
外观与尺寸试验方法下载标准就来标准下载网
本标准规定了火花塞瓷绝缘体外观与尺寸试验方法。2试验方法
2.1外观检查
QC/T432-1999
ZBT37005.1--89
目检瓷绝缘体外观，若其表面有颜色不均等异常现象而不能判断瓷绝缘体是否良好时，应选出具有上述缺陷的代表样品参照附录A或相应的方法进行孔隙性试验，如有渗吸现象时，则为不合格品。2.2尺寸检查
用精度不低于0.02mm游标卡尺进行测量。必要时绘制标准图样在放大投影仪上进行检查。中华人民共和国机械电子工业部1989-06-02批准1990—01-01实施

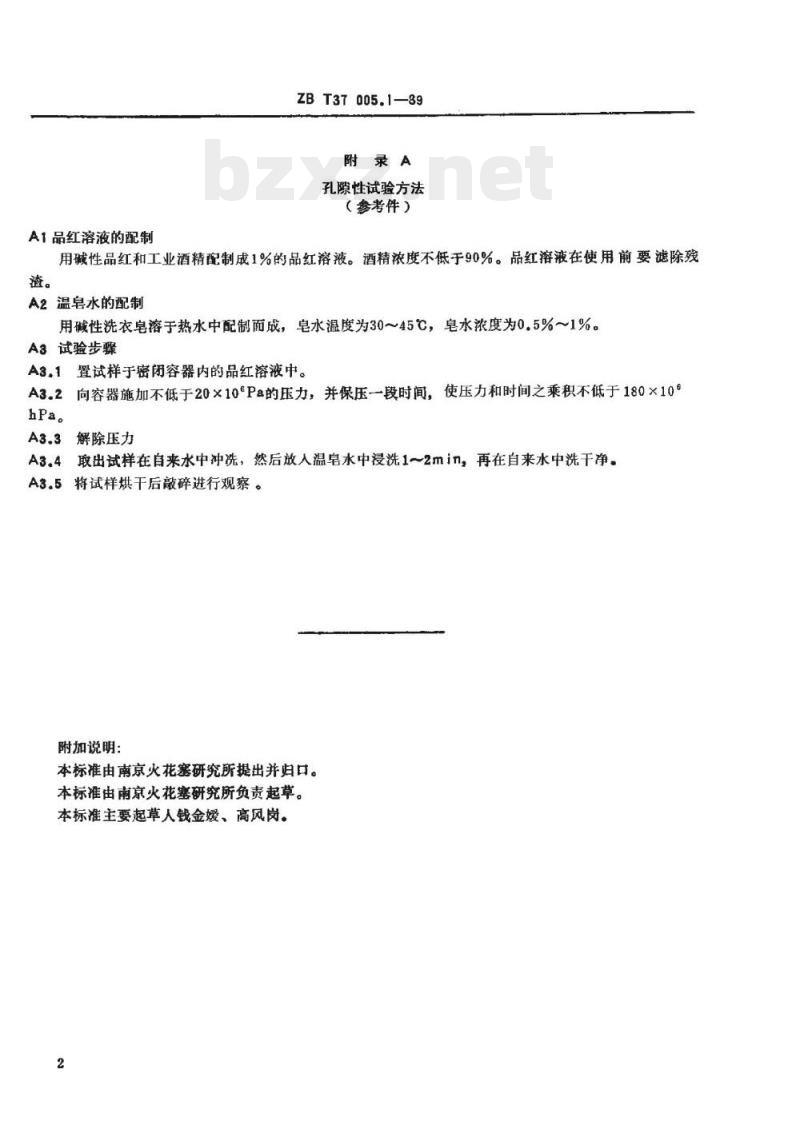

A1品红溶液的配制
ZBT37 005.1—89
附录A
孔隙性试验方法
（参考件）
用碱性品红和工业酒精配制成1%的品红溶液。酒精浓度不低于90%。品红溶液在使用前要滤除残渣。
A2温皂水的配制
用碱性洗衣皂溶于热水中配制面成，皂水温度为30～45℃，皂水浓度为0.5%～1%。A3试验步骤
A3.1置试样于密闭容器内的品红溶液中。A3.2向容器施加不低于20×10°Pa的压力，并保压一段时间，使压力和时间之乘积不低于180×106hPa。
A3.3解除压力
A3.4取出试样在自来水中冲洗，然后放人温皂水中浸洗1～2min，再在自来水中洗干净。A3.5将试样烘干后敲碎进行观察。附加说明：
本标准由南京火花塞研究所提出并归口。本标准由南京火花塞研究所负责起草。本标准主要起草人钱金媛、高风岗。2
IKAoNiKAc
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
