【QC汽车标准】 多管夹片

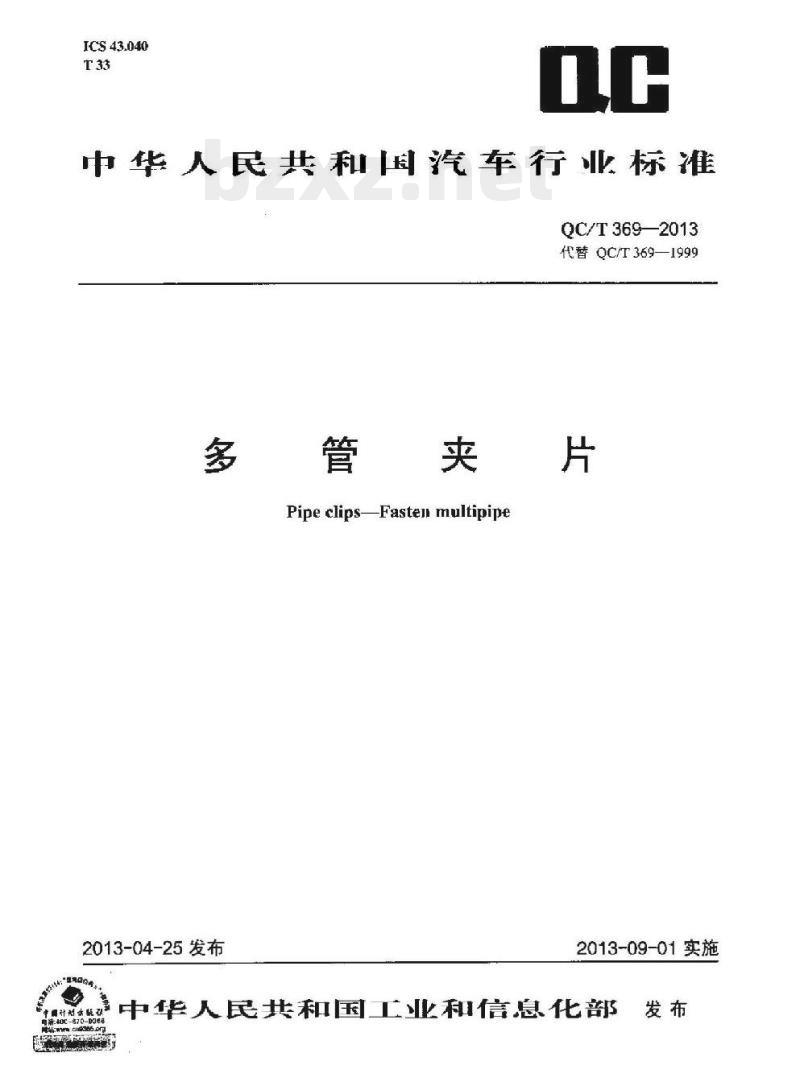

ICS43.040
中华人民共和汽车行业标准
QC/T369—2013
代替QC/T369—1999
多管夹片
PipeclipsFastenmultipipe
2013-04-25发布
2013-09-01实施
中华人民共和宝广业信稳化都
范固·
2规范性引用文件
3型式与尺寸
4技术条件
产品编号
QC/T369--2013
QC/T369-2013
本标准按照GB/T1.1-2009给出的规购起草。本标准代替QC/T369—1999《多管文片》，本标准与QC/T369-—1999相比，主要技术变化如下：
-增加了硫化橡胶涂层及其厚度参数（见表2）：—增加了尺寸L（见图1和表1）：调整了管夹片的厚度尺寸（见表1）；一将一个安装孔由圆孔改为长（见图！和表1)；一修改了技术条件(见表2)。
本标准由全国汽车标准化技术委员会（SAC/TC!14)提出并归口。本标准起草单位：广州汽车集团股份有限公司汽车工程研究院，长安福特马自达汽车有限公司南京公司。
本标准主要起草人：赵喆、段连祥、卢丽娟、邹蕾。本标准所代替标准的历次版本发布情况为：-QC/T369—1999。
1范围
本标准规定了多管夹片的型式与尺寸、技术条件。QC/T369-2013
本标准适用于夹持管径D为6mm~18mm、夹持管子根数为2个~6个的多管更片。2规范性引用文件下载标准就来标准下载网
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仪所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T90.1紧固件验收检查（GB/T90.1—2002idtIS03269:2000）GR/T90.2紧固件标志与包装
GB/F700碳素结构销(GB/T70)—2006，ISO630:1995,NEQ）OC/T268汽车冷冲压加工零件末注公差尺寸的极限偏差QC/T326汽车标准件产品编号规则QC/T625汽车用涂镀层和化学处理层型式与尺寸

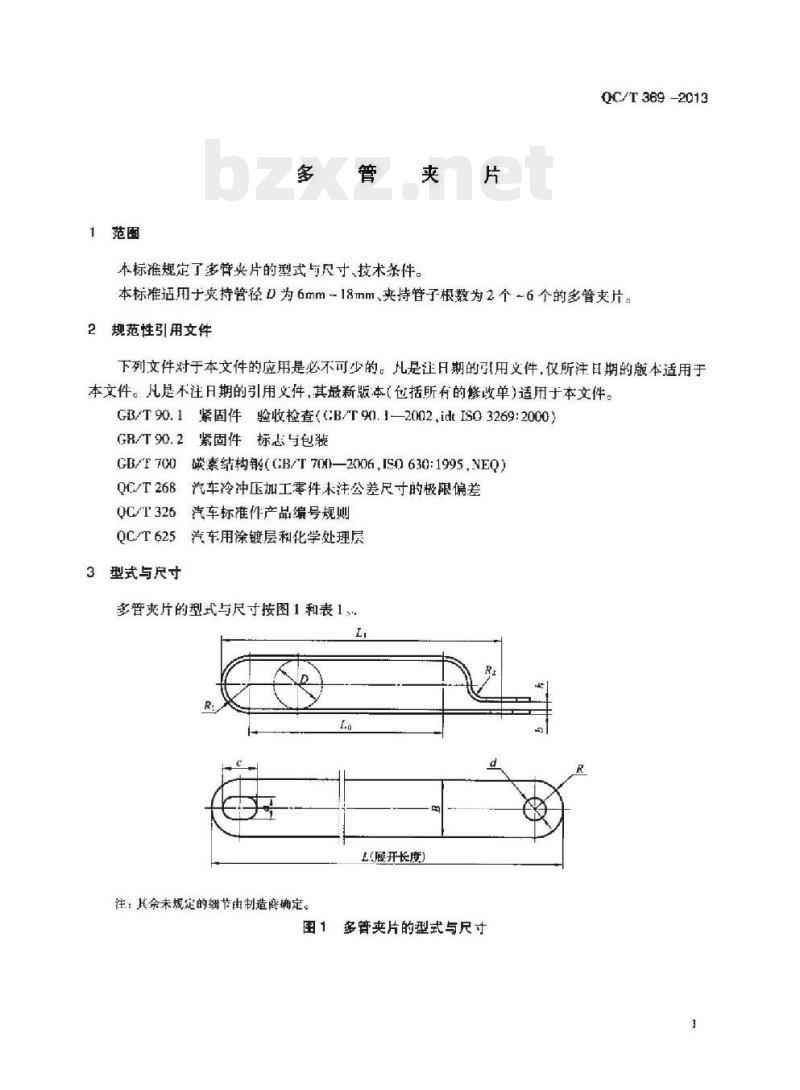

多管夹片的型式与尺寸按图1和表1L
L(展开长度)
注：其余未规定的细节由制造商确定。图1多管夹片的型式与尺寸
QC/T3692013
管了板数
技术条件
多管夹片的技术条件按表2。

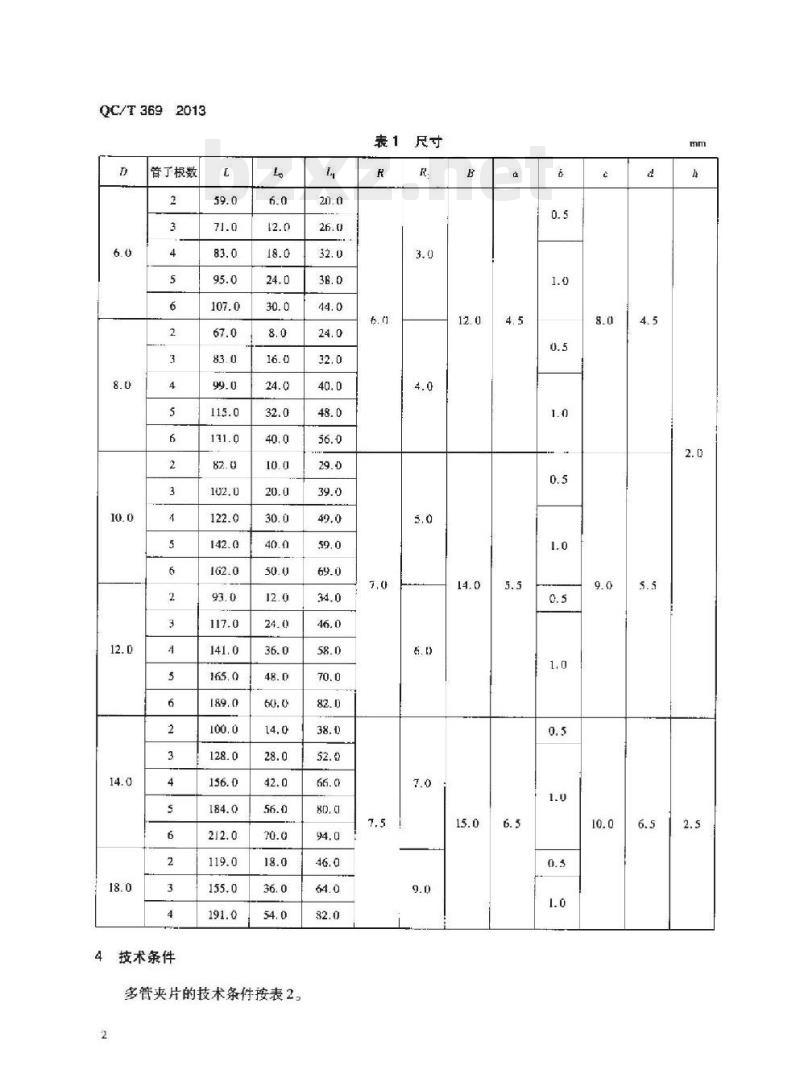

表1尺寸
木注公差
表通处理
表面涂覆
验收检查
标志与包装
5产品编号
Q235F.按CB/T700
QC/T268
表2 技术条件
金属夹片：镀锌钝化，Fe/Zn8e2r，按QC/T625QC/T369—2013
可根据功能要求，在经镀锌纯化处理的金滨产片的惠管部位增加案乙烯，硫化橡胶涂层或硫化橡胶套，硫化橡胶应加人思磁及稳定剂,颈色为黑免,厚度为「0mm~1.5mm不允许有变危，变形及变质：
聚乙烯涂层或硫化梭胶涂层不充许有裂纹、毛刺、划伤、叫降、气泡、波纹.杂质以及表面相糙不平；聚乙烯涂层或硫化橡胶涂层厚衰应均勾一致按CR/r1,其中AQL,=4.0
多管夹片的产品编号按QC/T326的规定。3
S/N:1580242·093
911380241209303
中华人晨共和国汽车行业标准
QC/T3692013
中国计划出收托出版
间比，waw.jhpress.eom
地址：北京市西城区木辉地北县中11号国宏大厦C座3层邮政编码：10038电话：041）6390433（发行部）新华书店北京发行所发行
二润富华印刷包菱有限公司印刷880mm×[230m1/160.75印张12千字2013年9万第1版2013年9月第1次印刷☆
统书号：1580242·093
定价：2.00元
