【国家标准(GB)】 公用数据网上同步工作的数据 终端设备(DTE)和数据电路终接设备(DCE)间的接口

ICS33.040.40

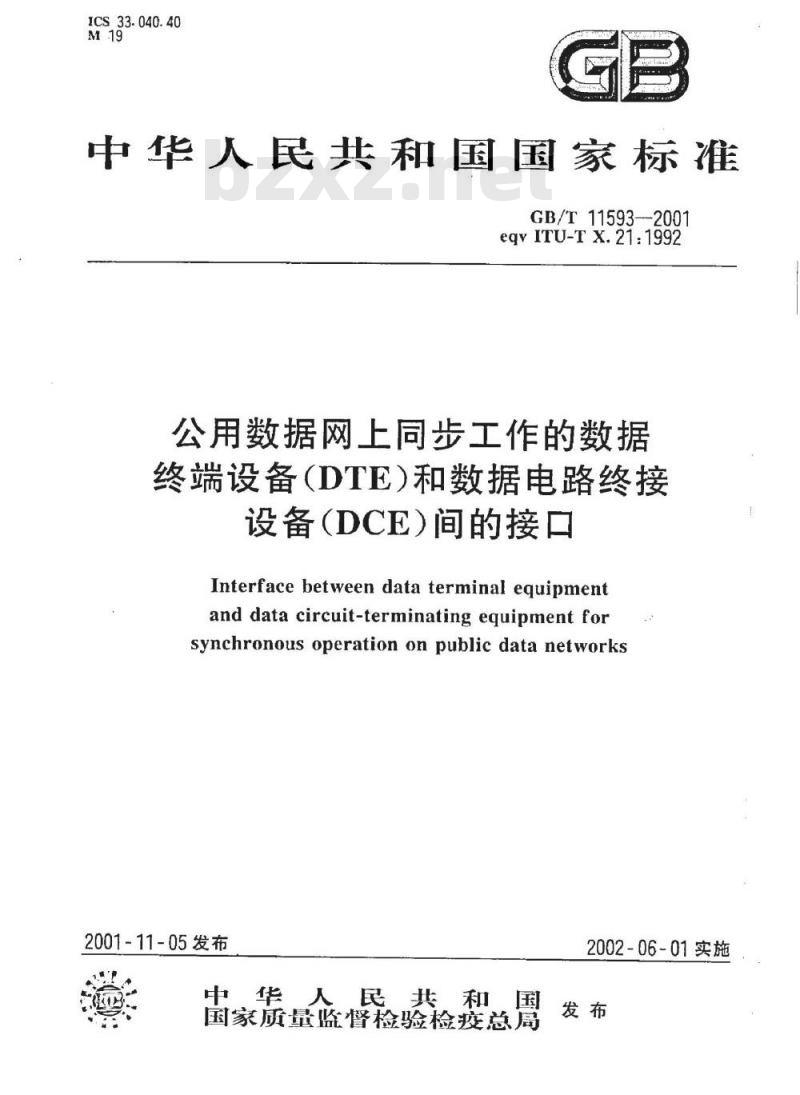

中华人民共和国国家标准
GB/T11593-2001
eqyITU-TX.21:1992
公用数据网上同步工作的数据
终端设备（DTE）和数据电路终接设备（DCE）间的接口
Interface between data terminal equipmentand data circuit-terminating equipment forsynchronous operation on public data networks2001-11-05发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施
GB/T11593—2001

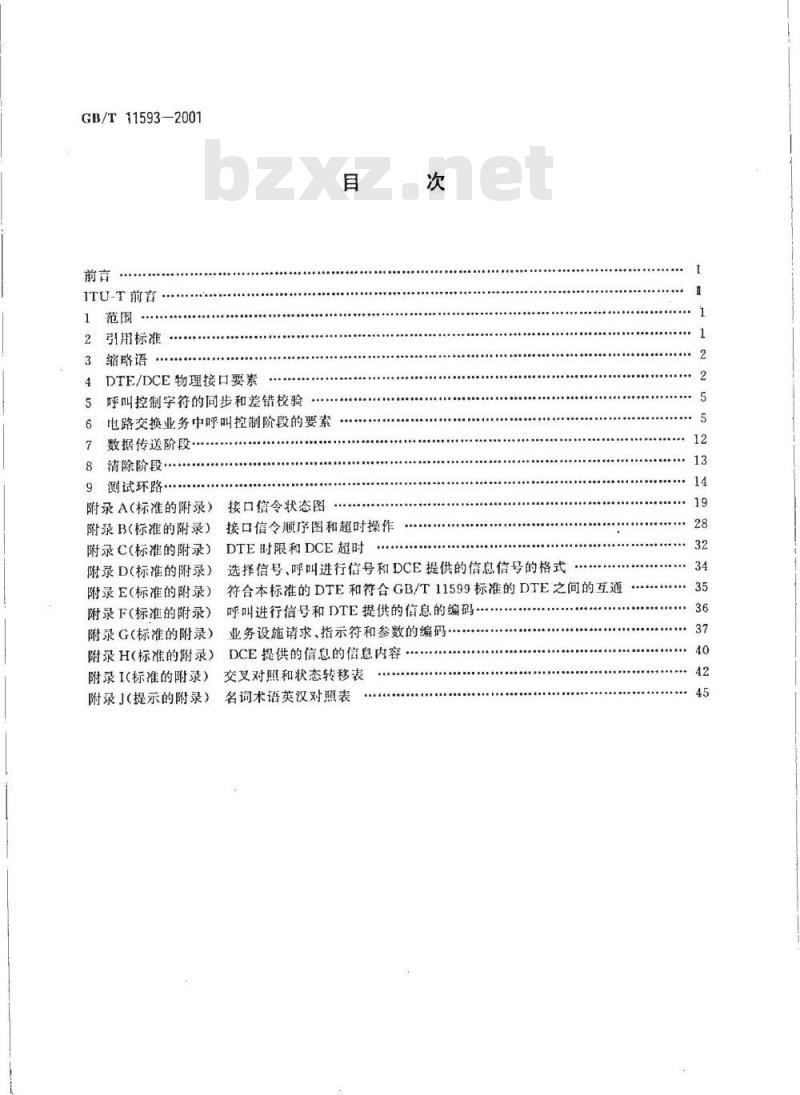

ITU-T前言
引用标准
缩略语
DTE/DCE物理接口要素
呼叫控制字符的同步和差错校验电路交换业务中呼叫控制阶段的要素数据传送阶段·
清除阶段
测试环路
接口信令状态图
附录A（标准的附录）
附录B（标准的附录）
附录C（标准的附录）
附录D（标准的附录）
附录E(标准的附录)
附录F（标准的附录）
附录G（标准的附录）
附录H（标准的附录）
附录1（标准的附录）
附录J（提示的附录）
接口信令顺序图和超时操作
DTE时限和DCE超时
选择信号、呼叫进行信号和DCE提供的信息信号的格式符合本标准的DTE和符合GB/T11599标准的DTE之间的互通呼叫进行信号和DTE提供的信息的编码…业务设施请求、指示符和参数的编码DCE提供的信息的信息内容
交叉对照和状态转移表
名词术语英汉对照表
GB/T11593-2001

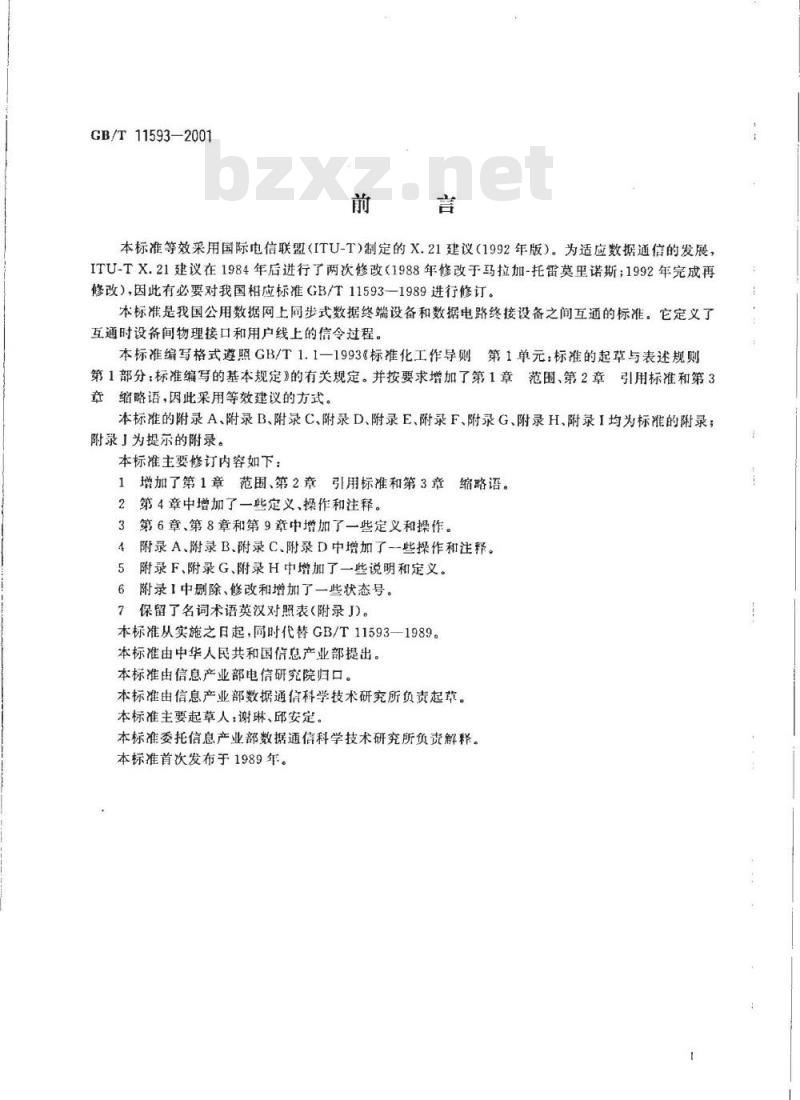

本标准等效采用国际电信联盟（ITU-T）制定的X.21建议（1992年版）。为适应数据通信的发展ITU-TX.21建议在1984年后进行了两次修改（1988年修改于马拉加-托雷莫里诺斯；1992年完成再修改），因此有必要对我国相应标准GB/T11593一1989进行修订。本标准是我国公用数据网上同步式数据终端设备和数据电路终接设备之间互通的标准。它定义了互通时设备间物理接口和用户线上的信令过程。本标准编写格式遵照GB/T1.11993标准化工作导则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的有关规定。并按要求增加了第1章范围、第2章引用标准和第3章缩略语，因此采用等效建议的方式。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I均为标准的附录；附录」为提示的附录。
本标准主要修订内容如下：
1增加了第1章范围、第2章引用标准和第3章缩略语。2第4章中增加了一些定义、操作和注释。3第6章、第8章和第9章中增加了一些定义和操作。4附录A、附录B、附录C、附录D中增加了一些操作和注释。5附录F、附录G、附录H中增加了一些说明和定义。6附录1中删除、修改和增加了一些状态号。7保留了名词术语英汉对照表（附录J)。本标准从实施之日起，同时代替GB/T11593—1989。本标准由中华人民共和国信息产业部提出。本标准由信息产业部电信研究院归口。本标准由信息产业部数据通信科学技术研究所负责起草。本标准主要起草人：谢琳、邱安定。本标准委托信息产业部数据通信科学技术研究所负责解释。本标准首次发布于1989年。
GB/T11593-2001

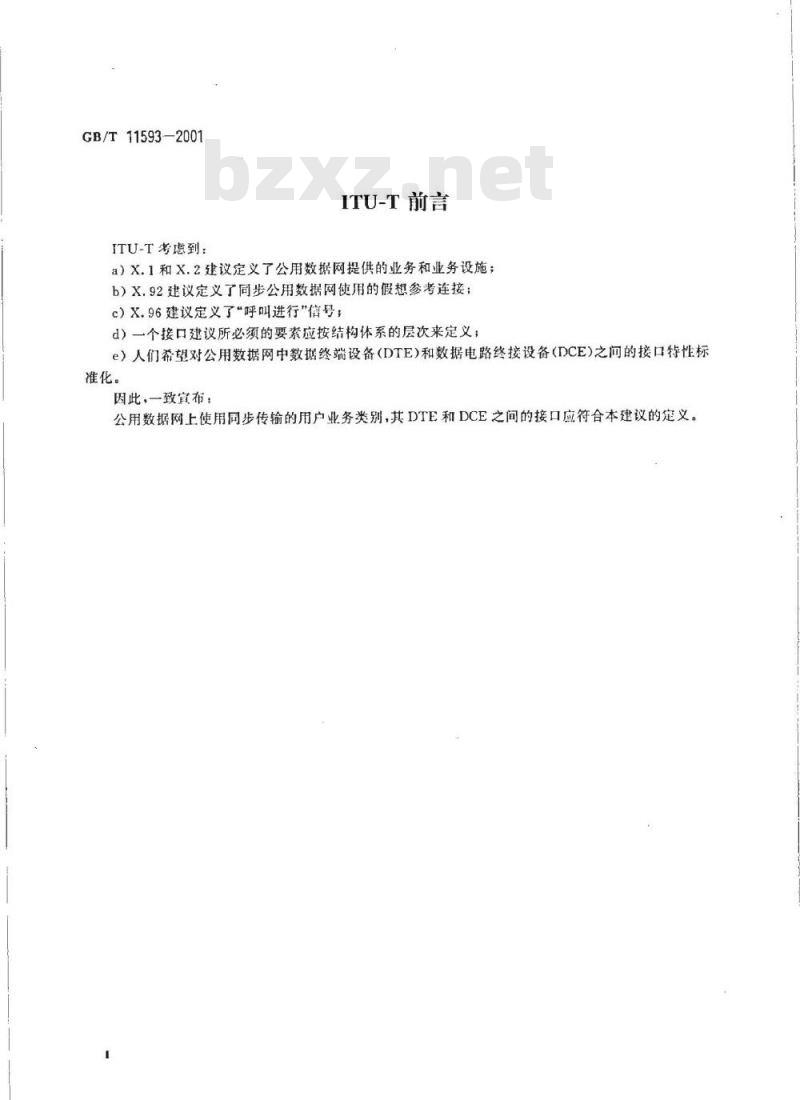

ITU-T考虑到：
ITU-T前言
a)x.1和X.2建议定义了公用数据网提供的业务和业务设施；b）X.92建议定义了同步公用数据网使用的假想参考连接：c）X.96建议定义了呼叫进行\信号，d）一个接口建议所必须的要索应按结构体系的层次来定义；e）人们希望对公用数据网中数据终端设备（DTE)和数据电路终接设备（DCE)之间的接口特性标准化。
因此，一致宜布：
公用数据网上使用同步传输的用户业务类别，其DTE和DCE之间的接口应符合本建议的定义。1范围

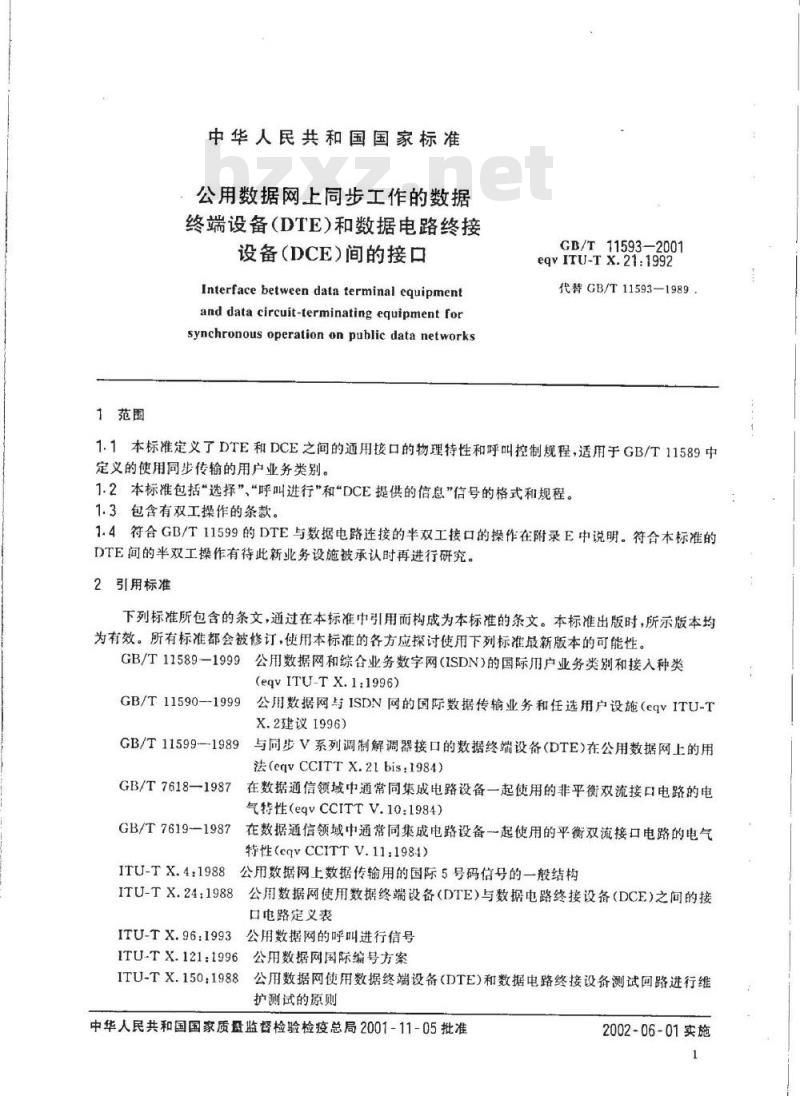

中华人民共和国国家标准
公用数据网上同步工作的数据
终端设备（DTE)和数据电路终接设备（DCE）间的接口
Interface between data terminal cquipmentand data circuit-terminating equipment forsynchronous operation on public data networksGB/T11593—2001下载标准就来标准下载网
eqvITU-T X.21:1992
代替GB/T11593-1989
1.1本标准定义了DTE和DCE之间的通用接口的物理特性和呼叫控制规程，适用于GB/T11589中定义的使用同步传输的用户业务类别。1.2本标准包括“选择”“呼叫进行”和“DCE提供的信息”信号的格式和规程。1.3包含有双工操作的条款。
1.4符合GB/T11599的DTE与数据电路连接的半双工接口的操作在附录E中说明。符合本标准的DTE间的半双工操作有待此新业务设施被承认时再进行研究。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T11589—1999公用数据网和综合业务数字网（ISDN)的国际用户业务类别和接入种类(eqv ITU-T X.1.1996)
GB/T11590—1999
公用数据网与ISDN网的国际数据传输业务和任选用户设施（eqvITU-TX.2建议1996)
GB/T11599—1989与同步V系列调制解调器接口的数据终端设备（DTE)在公用数据网上的用法(eqvCCITTX.21bis：1984)
GB/T7618—1987
在数据通信领域中通常同集成电路设备一起使用的非平衡双流接口电路的电气特性(eqvCCITTV.10:1984)
GB/T7619—1987在数据通信领域中通常同集成电路设备起使用的平衡双流接口电路的电气特性(cqvCCITTV.11:1984)
ITU-TX.4:19882
公用数据网上数据传输用的国际5号码信号的一般结构ITU-TX.24：1988公用数据网使用数据终端设备（DTE）与数据电路终接设备（DCE）之问的接口电路定义表
ITU-TX.96:1993
公用数据网的呼叫进行信号
ITU-TX.121:19965
公用数据网国际编号方案
ITU-TX.150：1988公用数据网使用数据终端设备（DTE)和数据电路终接设备测试回路进行维护测试的原则
中华人民共和国国家质盘监督检验检疫总局2001-11-05批准2002-06-01实施
3缩略语
AAS缩位地址信号
AS地址信号
CPS呼叫进行信号
DCC数据国家码
数据电路终接设备
DNIC数据网络识别码
数据交换机
DTE数据终端设备
选择结束
IA5国际5号码
NN国家编号
网络终端编号
4DTE/DCE物理接口要素
GB/T11593—2001
4.1电气特性
4.1.1数据信号速率等于和低于9600bit/sDCE一侧接口互换电路的电气特性应符合GB/T7619标准中无电缆端接负载的规定，DTE一侧接口互换电路的电气特性应符合GB/T7619标准中有电缆端接负载或无电缆端接负载的规定，或者符合GB/T7618标准的规定。符合GB/T7618标准的DTE的接收器端子B必须和各自的接口连接，面不得将各B端子连在一起（见4.2)。注：在接口两端均符合GB/T7619标准规定的某些情况下，为确保电路正常工作，可能需要按GB/T7619标准的规定，增加串联匹配电阻或电缆并联端接电阻。4.1.2数据信号速率高于9600bit/sDCE一侧和DTE一侧接口互换电路的电气特性应符合GB/T7619标准中有电缆端接负载或无电缆端接负载的规定。
4.2机械特性
有关机械方面的安排参见ISO4903标准（15针DTE/DCE接口连接器和插针号码分配）。4.3互换电路的功能特性
X.24建议给出了有关互换电路的定义（见表1)在本标准中，互换电路T、C、R和I的信号状态分别用t、C、r和i来表示。电路C(控制)和I(指示)的信号有连续导通\ON\(二进制0的有效电平）和连续断开\OFF\（二进制1的有效电平）两种状态。
互换电路
信号地线或公共回路
DTE的公共回路
至DCE
来自DCE
互换电路
信号码元定时
字节定时
DTE信号码元定时
GB/T11593—2001
表1（完）
至DCE
来自DCE
这根导线可以用来减小接口处的环境信号干扰。在使用屏蔽互连电缆时，更多的连接方面的考虑在X.24建议和ISO4903标准中已有规定。
2提供用于连续等时数据传输的定时。3提供作为可选的附加业务设施（见5.1.1)。4DCE如何使用和终接这条电路，由网络主管部门自行决定。4.4物理链路控制状态
当电路C或I处于相关状态时.DTE和DCE应准备在电路T或R上发送至少24比特持续的二进制0和1。当电路I或C处于相关状态时，在电路R或T上检测到16比特连0或16比特连1,DTE或DCE就可把它看成稳定状态。
如果DTE（或DCE)识别出接口电路另一侧设备正在发送识别当前状态的信号，则DTE（或DCE）可以开始发送下一个有效状态的信号。如果DTE（或DCE)开始发送下一个有效状态的信号未准备好，则它必须继续发送当前状态信号。注：至于状态12,7.1的叙述比4.4更为重要。4.5静止阶段
在静止阶段期间，DTE和DCE可以和互发送信号进人工作阶段，如在相应的业务中规定的呼叫控制阶段或数据传送阶段。在接口处，按各不周组合出现的DTE和DCE的基本静止信号代表了下函定义的不同的接口状态，见图A1。
4.5.1DTE静止信号
4.5.1.1DTE准备好
DTE根据相应的业务发出t=1，C=OFF的信号，表示它已准备好进人工作阶段。4.5.1.2DTE不可控未准备好
通常由于DTE工作条件异常，根据机应的业务发t=O.C=OFF的信号，表示它不能进人工作阶段。
对于点对点租用电路业务，当DTE进人“DTE不可控未准备好\时，远端接口可发r=0，i=OFF的信号。DCE采取的其他动作待定。对于集中式多点租用电路业务，当一个DTE进入“DTE不可控未准备好”时，在其他连接的DTEDCE的接口处，将不指示这个信号。4.5.1.3DTE可控未准备好
“DTE可控未准备好”表示DTE虽是工作的，但暂时不能接受电路交换业务的入呼叫。对于其他业务使用“DTE可控未准备好”的情况待定。这个信号用t=01（交替比特0和1），c=OFF来表示，信号持续时间至少为24bit时间间隔。注：如同4.5.3.1定义那样，“DTE可控未准备好”通常是从“准备好”状态进人的。在某些网络中，如果在DCE发出“DCE准备好”的同时，DTE没有首先发出“DTE准备好\信号，那么DCE可能识别不出“DTE可控未准备好”信号。
4.5.2DCE静止信号
4.5.2.1DCE准备好
DCE根据相应的业务发出r=1，i=OFF的信号，表示它已准备好进入工作阶段。3
4.5.2.2DCE未准备好
GB/T11593—2001
“DCE未准备好”表示任何业务都不能使用，当网络故障或测试环路激活时，应尽可能发出该状态信号。这个信号用r=0,i=OFF来表示。4.5.2.3DCE可控未准备好
“DCE可控未准备好”表示DCE虽是工作的，但暂时不能提供业务。这个信号用r=01..（交替比特0和1），i=OFF来表示，信号持续时间至少为24bit时间间隔。注
1“DCE可控未准备好可从任意状态进人。2“DCE可控未准备好”可用作可选业务设施。4.5.3静止状态（见图A1）
4.5.3.1准备好（状态1)
当DTE和DCE同时分别发出“DTE准备好”和“DCE准备好”时，就进人到“准各好”（状态1)。4.5.3.2状态14
当DTE和DCE同时分别发出“DTE可控未准备好”和\DCE准备好\时，就进人到状态14。4.5.3.3状态18
当DTE和DCE同时分别发出“DTE准备好”和\DCE末准备好”时，就进人到状态18。4.5.3.4状态22
当DTE和DCE同时分别发出“DTE不可控未准备好”和\DCE未准备好”时，就进入到状态22。4.5.3.5状态23
当DTE和DCE同时分别发出“DTE可控未准备好”和\DCE未准备好”时，就进人到状态23。4.5.3.6状态24
当DTE和DCE周时分别发出“DTE不可控未准备好”和“DCE准备好”时，就进人到状态24。4.6故障检测
4.6.1互换电路的故障状态（见注）注；根据故降检测类型，接收器电路故障检测与特定的互换电路的关系见GB/T7618-1987中的第11章和GB/T7619—1987中的第9章。
DTE使用第2类故障检测，把电路R上的故障状态解释成r=0。使用第1类故障检测，把电路I上的故障状态解释成i=OFF。并且把R和I两电路上的故障状态解释成r=0，c=OFF，即“DCE未准备好”。或者使用第3类故障检测，DTE把电路R或I的故障状态解释成\DCE未准备好”，即r=0,i=OFF。
DCE使用第2类故障检测，把电路T上的故障状态解释成t=0。使用第1类故障检测，把电路C上的故障状态解释成c=OFF。并且把T和C两电路上的故障状态解释成t=O,c=OFF，即\DTE不可控末准备好”。或者使用第3类故障检测，DCE把电路T或C的故障状态解释成“DTE不可控未准备好”，即1=0,c=OFF。
4.6.2DCE故障状态
如果超过预定时向DCE不能提供业务（例如：同步信号丢失或人呼叫线路信号丢失），它就发r=0，i=OFF的信号来表示\DCE未准备好”（见84.5.2.2)。这个预定时间取决于网络。在DCE发“DCE未准备好”信号之前，在i=ON的情况下，DTE在电路R上接收的是杂乱信号或连续二进制1。4.6.3信号码元定时的规定
无论何时，甚至在DCE同步信号或人呼叫线路信号丢失时，信号码元定时信号都要通过电路S传送给DTE。信号码元定时速率偏差决不能大于标准值的士1%。5呼叫控制字符的同步和差错校验GB/T11593—2001
呼叫控制使用的所有字符均选自T.50建议的国际5号码（IA5）。5.1字符同步
为了在DTE和DCE之间进行呼叫控制的信息交换，必须建立正确的字符同步，每个发往和来自DCE的呼叫控制字符序列的前面至少要有两个连续的字符1/6(SYN)。5.1.1某些网络主管部门要求DTE按照传送给它的字符SYN或字节定时互换电路上的信号来同步它发出的呼叫控制字符。
要求这种同步的网络主管部门应提供字节定时互换电路，但DTE使用与否不作规定。5.1.2某些网络主管部门允许DTE发出的呼叫控制字符与传送给它的字符SYN彼此独立无关。5.1.3此外，在一个过渡期间（见注），网络主管部门应提供按5.1.2所述工作的DTE和公用数据网的连接。
注：这一过渡期间的长短应按照用户的要求和各个网络主管部门阐明的其他有关因素来决定。5.2差错校验
根据X.4建议的规定，用于呼叫控制交换的IA5字符使用奇校验。6电路交换业务中呼叫控制阶段的要素图A2的状态图表示了下面所定义的“呼叫控制”阶段各状态之间的关系。同时还表示了在正常工作条件下，这些状态之间认可的处理。图B1和图B2给出了这些状态之间的时间顺序以及有关的超时操作的示例。
电路T和R上用IA5字符表示的各种状态的进人与转出都必须按字符边界进行。目前，有些网络从状态6转人到状态11或从状态6转到状态12可不受字衍边界的约束。一且DCE为响应呼叫请求或为提供一个人呼叫而实现了字符同步时，就要维持同步直到转人状态11“连接进行”为止。如果跳过状态11，这种同步就维持到\数据传输准备好”。这就意味着电路R上发送的IA5码所有字符序列，例如字符2/11（\十\），“呼叫进行”信号、“DCE提供的信息”等信号都处于相同的字符边界上，即使它们被两个或多个字符SYN分厢也是如此。呼叫控制阶段可由DTE或DCE按第8章所规定的“清除\结束。6.1呼叫控制规程中的事件（见图A2)6.1.1呼叫请求（状态2）
主叫DTE发送了“DTE准备好”信号后，可发送持续的二进制信号t=O，C=ON表示呼叫请求。从“准备好”状态（t=1，c=OFF）转人“呼叫请求”状态（t=0，c=ON）必须使得从c=ON的转变到t=0的转变成大时间间隔为7bit，电路C和T哪一个都可首先开始转变。注：在字节定时电路B的段佳使用情况下，=0和c=ON的转变应在同一比特时间间隔内发生。这可能是特殊用户业务设施(有待将来研究)的使用要求。如果DTE发出“呼叫请求”（状态2）信号的同时，DCE发出r-0，i=OFF信号，那就认为DCE处于状态19(“DCE清除指示\)。
6.1.2着手选择（状态3）
网络准备接收选择信息时，DCE发i=OFF，在电路R上先发送两个或多个连续的字符1/6（\SYN\），然后发送连续的字行2/11(“+\）。在收到“选择结束”信号之前，或者在“直接呼叫”的情况下，收到“DTE等待\信号之前，一直保持“着手选择\状态。
“着手选择”信号应在发出“呼叫请求”3s内开始发送。6.1.3选择信号序列（状态4)
GB/T11593—2001
在c=ON时，DTE通过电路T发送“选择”信号序列，在序列前头至少要发两个连续的字符1/6(\SYN\)。
“选择”信号序列的格式在6.6.1中规定。“选择”信号序列的信息内容和编码见附录G和X.121建议。“选择\信号序列应在接收到\着手选择”信号6s内开始，36s内结束。各选择字符之间允许的最大时间间隔为6s。如果各个选择字符之间存在着时间间隔，则应用字符1/6（\SYN\）来填充（这时c=ON）。6.1.4DTE等待（状态5）
“DTE等待”期间，DTE发送持续的二进制状态信号t=1，c=ON（见6.4\直接呼叫\状态）。6.1.5入呼叫（状态8）
DCE发送i=OFF并通过电路R先发送两个或多个连续的字符1/6（\SYN”)，然后连续发送0/7（“BEL”）表示人呼叫。
如果DCE发送“人呼叫”信号，同时DTE发送t=0c=OFF信号，那就认为DTE处于状态16（“清除请求”）。
当DTE发出“DTE不可控未准备好”或“DTE可控未准备好”时，禁止人呼叫的连接。6.1.6呼叫接受（状态9）
6.1.6.1概述
一当DTE发出持续的二进制信号t=1，c=ON就表示DTE接受人呼叫。1）如果在500ms时间内不接受人呼叫，DCE将回到\DCE准备好”状态。2）如果允许人工应答，在60s时间内若不接受人呼叫，DCE将回到\DCE准备好”状态。6.1.6.2子寻址
子寻址是一个选用规程。
在被叫端定义了两个子寻址规程：单纯型子寻址规程和增强型子寻址规程。这些规程条款的选择由各网络主管部门自行决定。
6.1.6.2.1单纯型子寻址规程（见图A6)这个规程如下：
1）“呼叫接受”，见6.1，6.1。2）“DCE等待”，见6.1.7。
3）“DCE提供的信息”，如果提供的话，在DTE发送“呼叫接受”信息后，DCE在其他“DCE提供的信息”之前（如果有的话），向被叫DTE发送子寻址信息。子寻址信息的格式在6.6.3中定义。子寻址信息的内容在附录H中定义。4）“连接进行”见6.1.10。
5）“数据传输准备好见6.1.11。6.1.6.2.2增强型子寻址规程（见图A5和图B3）6.1.6.2.2.1继续呼叫信息（状态9B）注：DTE具有子寻址规程时才能进人状态9B。-当DTE发出c=OFF并在电路T上先发送两个或多个连续的字符1/6（“SYN”），然后连续发送字符2/10(“*\）时，表示DTE接受入呼叫。在收到“人呼叫”信号500ms时间内应开始发送“继续呼叫信息”，直到收到\结束呼叫信息”后停止发送。
6.1.6.2.2.2呼叫信息信号序列（状态10C）注：DTE具有子寻址规程时才能进人状态10C6
GB/T11593-2001
DCE在i一OFF时，通过电路R发送“呼叫信息”信号序列，该序列以进人状态8时那样的字符边界出现。
“呼叫信息”信号可前置两个或多个连续的字符1/6（SYN\）“呼叫信息”也是一种“DCE提供的信息”（见6.1.9)。*呼叫信息”信号序列的信息内容和编码见附录H和X.121建议。在发送“继续呼叫信息\后的2期间内，开始发送“呼叫信息”信号序列并完成发送。如果各个呼叫信息字符之间存在着最大时间间隔，则应用字1/6（\SYN）来填充（这时1=OFF)。
“呼叫信息”格式与“DCE提供的信息”格式相同，并在6.6.3中作了规定。6.1.6.2.2.3DCE等待（状态6D和6C)在\DCE等待\期间，DCE发送两个或多个连续的字符1/6(\SYN\)，并发送i=OFF。6.1.6.2.2.4DTE提供的信息（状态25）具有子寻址规程的DTE，发送c=OFF，并在电路T上发送\DTE提供的信息”。“DTE提供的信息”由一个或多个“DTE提供的信息”块组成，每一个“DTE提供的信息”块最大长度为128个字符。
注：128个字符的最大长度值是暂定的，今后可能改为其他值。“DTE提供的信息”的格式在6.6.4中定义。“DTE提供的信息”的编码应符合附录F和X.96建议。“DTE提供的信息以在进人状态9B时那样的字符边界发送。各“DTE提供的信息”块可用字符1/6(\SYN\)分隔开。
在收到\结束呼叫信息”信号字符2/11(\+”）后的20s时间内，应向DCE发送\DTE提供的信息（状态25）。
DCE收到\DTE提供的信息\块后，应复位并再启动超时计数器T14C。6.1.7DCE等待（状态6A和状态6B）在“DCE等待”期间，DCE将发送i一OFF，并在电路R上发送两个或多个连续的字符1/6（\SYN”）。在状态图A2中，状态6A用于主叫规程，状态6B用于被叫规程。6.1.8呼叫进行信号（状态7）
当网络遇到适当的状态时，DCE在电路R上向主叫DTE发送\呼叫进行”信号和i=OFF信号。一个“呼叫进行”信号序列由一个或多个“呼叫进行”信号块组成，一个“呼叫进行”信号块由一个或多个“呼叫进行”信号组成。
“呼叫进行”信号序列的格式在6.6.2中定义。“呼叫进行\信号的编码在附录F给出。“呼叫进行\信号的说明在X.96建议中给出。“呼叫进行\信号的前面至少有两个连续的字符1/6（\SYN\)，这些字符是在状态6A时发出的。这些块之间的时间间隔也要用DCE等待”（状态6A)来填充。在“选择结束”信号后的20s时间内，或在“直接呼叫”情况下DTE发送“DTE等待”信号后的20s时间内，DCE发送“呼叫进行”信号。然而在收到\选择结束”信号之前或DTE发送\DTE等待”信号之前，DCE将不发送“呼叫进行”信号。例外的是在T11、T12或T13超时计数器到时的情况下，可能发送“呼叫进行”信号，并后随“清除指示”。注：在收到的“呼叫进行”信号序列中检测到差错时，DTE可以不处理这些信号或者清除后重新呼叫。6.1.9DCE提供的信息（状态10A和10B）DCE发送i=OFF，并通过电路R发送“DCE提供的信息\给主叫DTE状态1OA）或被叫DTE（状态10B)。
GB/T11593-—2001
“DCE提供的信息”由一个或多个“DCE提供的信息块组成，每块最大长度限定为128个字符。“DCE提供的信息”的格式在6.6.3中定义。“DCE提供的信息”的内容在附录H给出。“DCE提供的信息\的前面至少有两个连续的字符1/6(\SYN”）。“DCE提供的信息\块由若于个字符1/6（\SYN）分隔开（各块之间的时间间隔是由两个还是多个字符SYN米填充，待定）。在主叫DTE情况下（状态1OA），前导字符SYN和分隔字符SYN是“DCE等待”（状态6A)时发出的。在被叫DTE情况下（状态10B)，前导字符SYN和分隔字符SYN是DCE等待”（状态6B)时发出的。在某些情况下，“DCE提供的信息”块内的字符之间可以插人字符SYN。每次插入至少两个字衍SYN，并且这些插入字符应计算在每块最大长度128个字符之内。总之，插入字符的次数及插入字符SYN的个数都应尽可能少。
“DCE提供的信息”序列（状态1OB）要在”呼叫接受”信号发出的6s内发给被叫DTE。被叫DTE收到“DCE提供的信息”块后，应使时限计数器T4B复位。6.1.9.1线路识别
“主叫和被叫线路识别”是一项可选用的附加业务设施。“主叫和被叫线路识别”的信息内容在附录H中给出。“主叫线路识别”和\被叫线路识别”由DCE分别在状态10B或10A期间经电路R发送，并同时发送i-OFF信号。
当提供这种业务时，DCE要在发完全部“呼叫进行”信号之后，向主叫DTE发送“被叫线路识别”（状态10A)信号。
当提供这种业务时，DCE要在DTE发送“呼叫接受”信号之后，向被叫DTE发送“主叫线路识别”（状态10B）信号。
在起呼网络不提供“主叫线路识别”业务设施时，或当目前的网络不提供”被叫线路识别”业务设施时，DCE要向DTE提供“虚拟的线路识别”。在某些网络中，当起呼网络不提供“主叫线路识别”时，DCE向DTE提供数据网络识别码(DVIC)来代替“虚拟的线路识别”。6.1.9.2计费信息
“计费信息”是在状态10B期间提供的一项可选用的附加业务设施。在请求“计费信息”的呼叫被清除后，DCE在进入“准备好”状态（状态1)之后的200ms期间，向DTE建立人呼叫，以便给出“计费信息”。注：建议DTE在上述的200ms期间不要发“呼叫请求”或\未准备好\信号，否则DCE不向DTE发送“计费信息”。DCE通过电路R发送“计费信息”，并发送i=OFF信号。DCE在发送最后一个“计费信息”块后发出“清除指示”（状态19）。如果在这之前DCE没有发出\清除指示”，DTE在正确接收到计费信息”信号后应发出清除请求”（状态16)。“计费信息”的格式在6.6.3中定义。6.1.10连接进行（状态11）
在进行连接时，DCE发r=1,i=OFF的信号来表示“连接进行”（状态11)。有时，可以跳过“连接进行”这一状态11。6.1.11数据传输准备好（状态12）对于两个DTE之间的数据传送，其连接是有效时，DCE发r=1，i=ON的信号来表示“数据传输准备好”（状态12)。
1）在DTE收到最后一个“呼叫进行\信号或\DCE提供的信息信号后的6s期间内，或者DTE发送“选择结束”信号后的20s期间内，DCE向主叫DTE指示“数据传输准备好”。2）当允许被叫DTE人工应答时，在DTE收到相应的\呼叫进行\信号后的60s期间内，或者DCE收到”选择结束”信号后的20s期间内，DCE向主吗DTE表示\数据传输准备好”。8
