【QC汽车标准】自卸汽车试验方法自动换档转速或车速试验

本网站发布时间： 2025-02-28 09:11:13

QC/T76.4-93矿
现行
　点击下载此标准

基本信息

标准号：
QC/T 76.4-93 矿
标准名称：
自卸汽车试验方法自动换档转速或车速试验
标准类别：
汽车行业标准(QC)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
124.92 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
自卸汽车试验方法自动转速车速

标准简介/下载

点击下载

标准简介：

QC/T 76.4-93.
1主题内容与适用范围
QC/T 76.4规定了矿用自卸汽车自动换档转速或车速的试验方法。
QC/T 76.4适用于装用液力机械自动变速器的矿用自卸汽车。
2引用标准
QC/T76.1矿用自卸汽车试验方法通则
3试验条件
3.1试验条件应符合 QC/T 76. 1的规定。
3.2试验仪器
压力表,最小读数为10 kPa;
b.转速测量装置 ,精度为2% ,允许用经校正的发动机转速表代替;
c. 车速测量装置,精度为2% ,允许用经校正的车速表代替。
3.3试验准备
按QC/T 76. 1的规定准备车辆。
4试验方法
4.1闭锁转速或车速试验
将压力表安装于闭锁离合器液压油路的接口中进行试验。试验时应将档位范围选择装置置于具有闭锁工况的最低档位,并将加速踏板踩到底,然后观察压力表开始摆动的时刻,并迅速记下此时发动机的转速或汽车的行驶速度。试验在正、反行驶方向各进行一次,结果取平均值。
4.2换档转速车速试验
在各档离合器液压油路的接口中,分别安装一压力表。试验时应将档位范围选择装置置于最低档至最高档自动换档的位置,并将加速踏板踩到底,然后观察各压力表指针第- -次摆动的时刻.并迅速记下此时发动机的转速或汽车的行驶速度。试验进行到变速器换入最高档为止。试验在正、反行驶方向各进行一次,结果取平均值。
5试验结果
试验结果按附录A记录。

标准内容

部分标准内容：

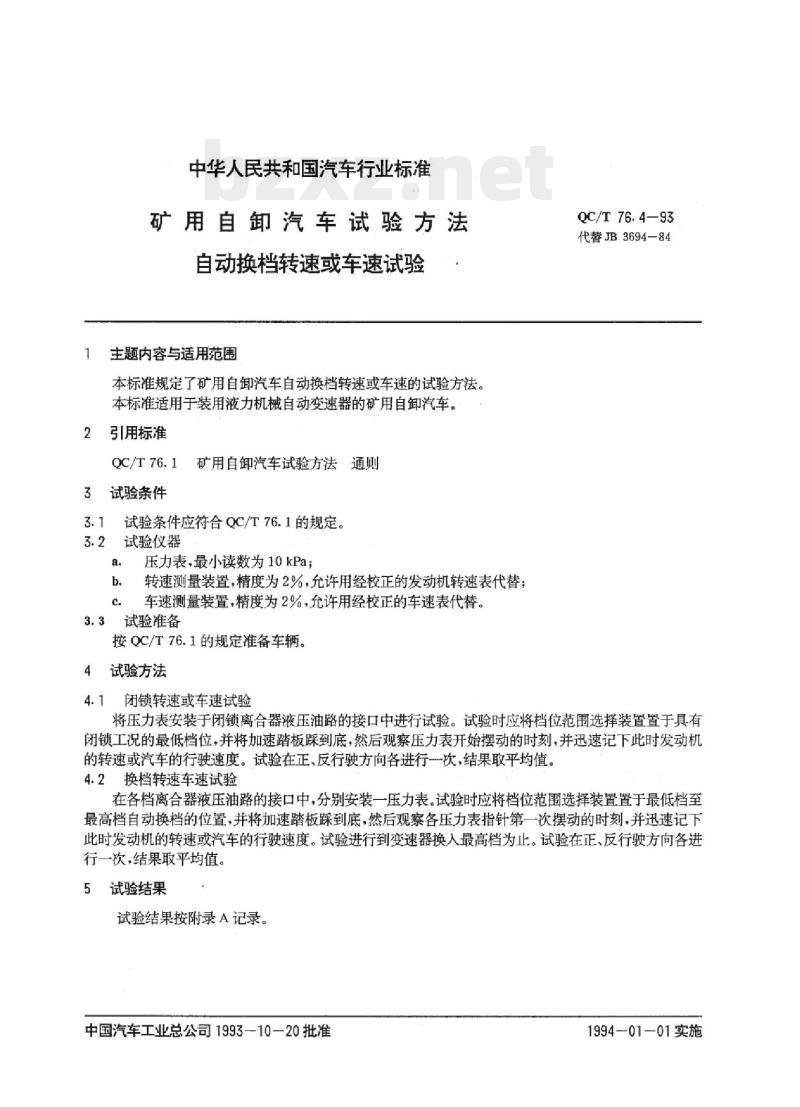

中华人民共和国汽车行业标准
矿用自卸汽车试验方法
自动换档转速或车速试验
主题内容与适用范围
本标准规定了矿用自卸汽车自动换档转速或车速的试验方法。本标准适用于装用液力机械自动变速器的矿用自卸汽车。引用标准
QC/T76.1矿用自卸汽车试验方法通则3试验条件
试验条件应符合QC/T76.1的规定。3.2试验仪器
压力表，最小读数为10kPa；
转速测量装置，精度为2%，允许用经校正的发动机转速表代替；b.
车速测量装置，精度为2%，允许用经校正的车速表代替。3.3试验准备
按QC/T76.1的规定准备车辆。
试验方法
闭锁转速或车速试验
QC/T76.4—93
代替JB3694-84
将压力表安装于闭锁离合器液压油路的接口中进行试验。试验时应将档位范围选择装置置于具有闭锁工况的最低档位，并将加速踏板踩到底，然后观察压力表开始摆动的时刻，并迅速记下此时发动机的转速或汽车的行驶速度。试验在正、反行驶方向各进行一次，结果取平均值。换档转速车速试验
在各档离合器液压油路的接口中，分别安装一压力表。试验时应将档位范围选择装置置于最低档至最高档自动换档的位置，并将加速踏板踩到底，然后观察各压力表指针第一次摆动的时刻，并迅速记下此时发动机的转速或汽车的行驶速度。试验进行到变速器换入最高档为止。试验在正、反行驶方向各进行一次，结果取平均值。
试验结果
试验结果按附录A记录。
中国汽车工业总公司1993-10-20批准1994-01-01实施
车辆型号
装载质量
变速器档数
最大纵坡
试验人员
QC/T76.4—93

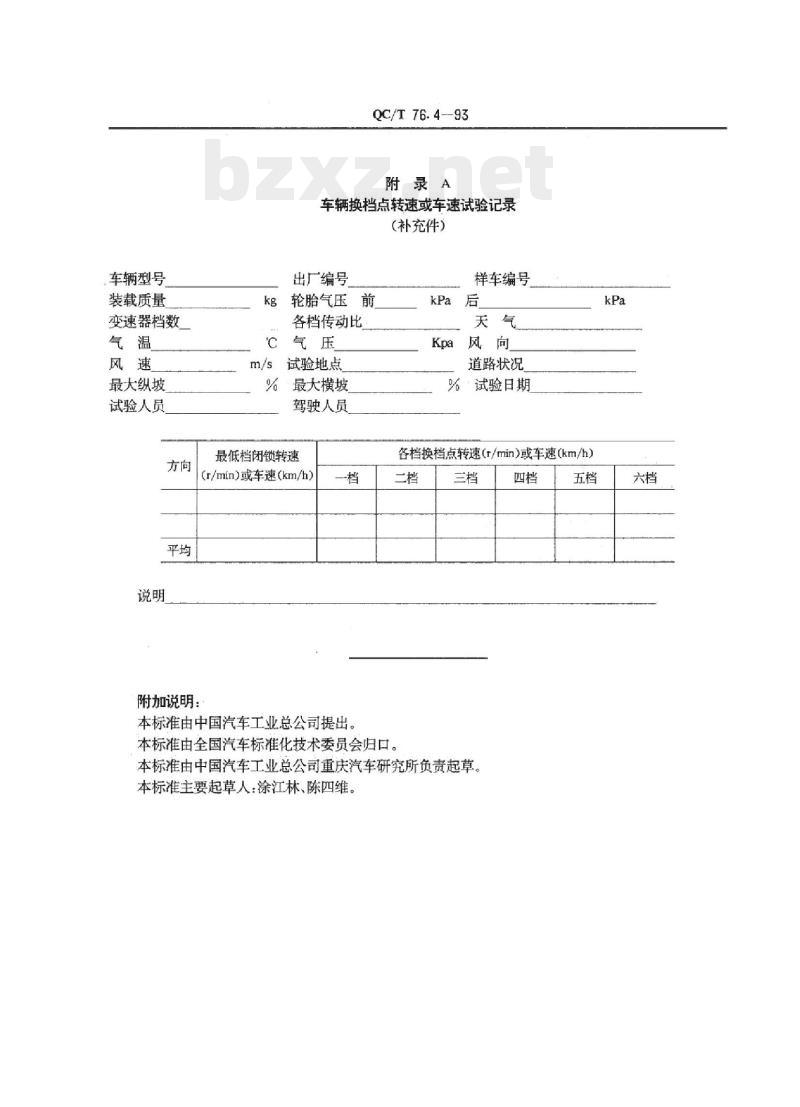

附录A
车辆换档点转速或车速试验记录(补充件）
出厂编号
轮胎气压前
各档传动比
℃气压
试验地点
%·最大横坡
驾驶人员
最低档闭锁转速
(r/min）或车速（(km/h）
附加说明：
本标准由中国汽车工业总公司提出。样车编号
kPa后
道路状况
%·试验日期
各档换档点转速（r/min）或车速（km/h）二档
本标准由全国汽车标准化技术委员会归口。三档下载标准就来标准下载网
本标准由中国汽车工业总公司重庆汽车研究所负责起草本标准主要起草人：涂江林、陈四维。四档
