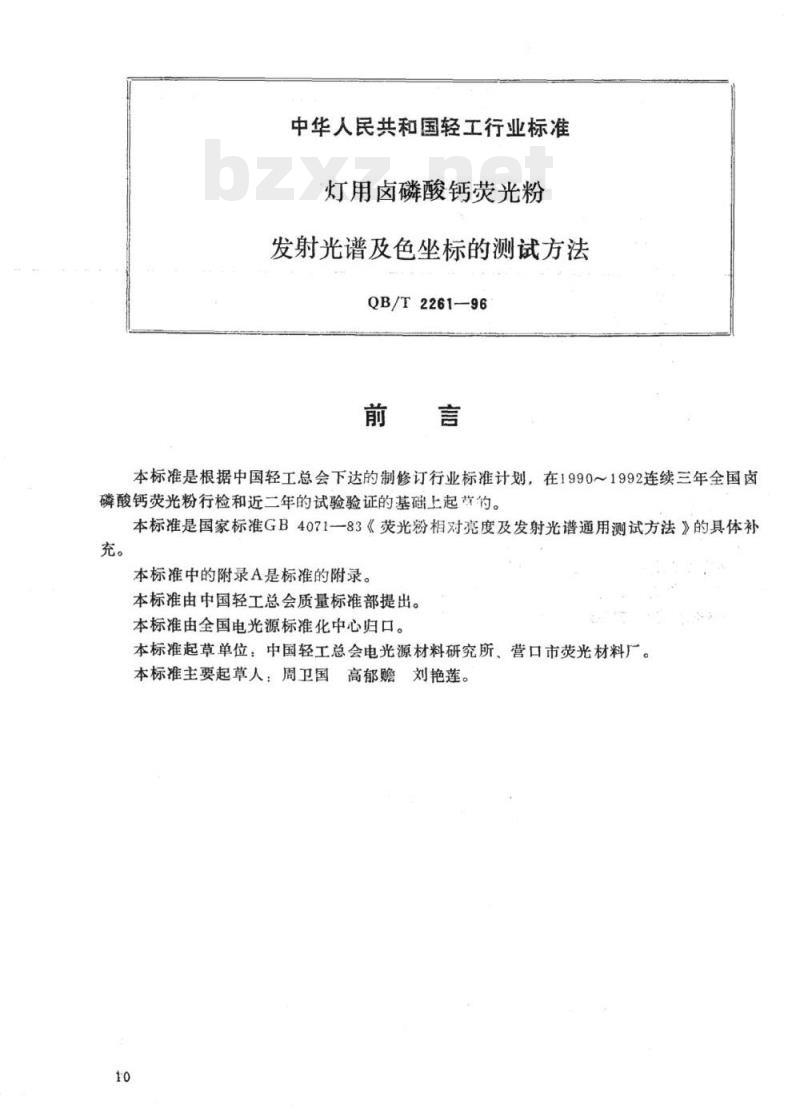

【QB轻工标准】 灯用卤磷酸钙荧光粉发射光谱及色坐标的测试方法

中华人民共和国轻工行业标准
灯用卤磷酸钙荧光粉
发射光谱及色坐标的测试方法
QB/T2261-96
本标准是根据中国轻工总会下达的制修订行业标准计划，在1990～1992连续三年全国卤磷酸钙荧光粉行检和近二年的试验验证的基础上起营的。本标准是国家标准GB4071—83《荧光粉相对亮度及发射光谱通用测试方法》的具体补充。
本标准中的附录A是标准的附录。本标准由中国轻工总会质量标准部提出。本标准由全国电光源标准化中心归口。本标准起草单位：中国轻工总会电光源材料研究所、营口市荧光材料厂。本标准主要起草人：周卫国高郁赠刘艳莲。10

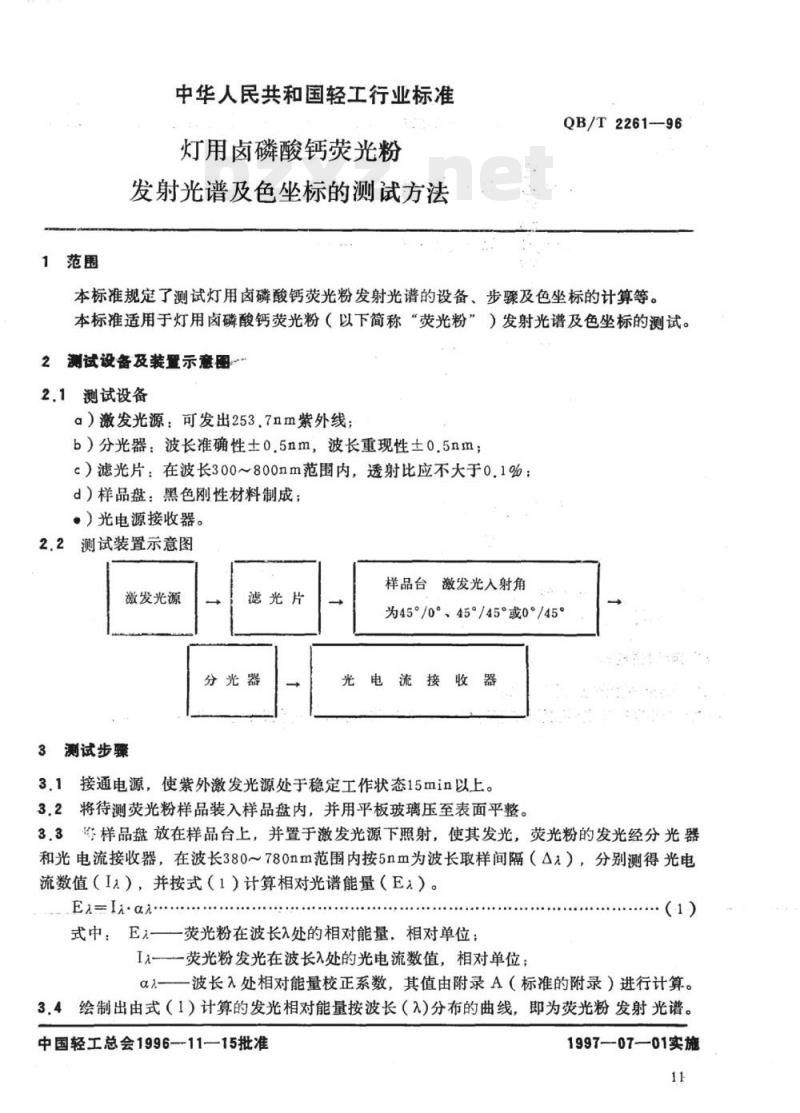

1范围
中华人民共和国轻工行业标准
灯用卤磷酸钙荧光粉
发射光谱及色坐标的测试方法
QB/T2261-—96
本标准规定了测试灯用卤磷酸钙荧光粉发射光谱的设备、步骤及色坐标的计算等。本标准适用于灯用卤磷酸钙荧光粉（以下简称“荧光粉”）发射光谱及色坐标的测试。2测试设备及装置示意图
2.1测试设备
a）激发光源：可发出253.7nm紫外线；b）分光器：波长准确性士0.5nm，波长重现性土0.5nm；c）滤光片：在波长300~800mm范围内，透射比应不大于0.1%：d）样品盘：黑色刚性材料制成：·）光电源接收器。
2.2测试装置示意图
激发光源
3测试步骤
滤光片
分光器
样品台激发光入射角
为45/0°45°/45或0°/45°
光电流接收器
3.1接通电源，使紫外激发光源处于稳定工作状态15min以上。3.2将待测荧光粉样品装入样品盘内，并用平板玻璃压至表面平整。3.3样品盘放在样品台上，并置于激发光源下照射，使其发光，荧光粉的发光经分光器和光电流接收器，在波长380～780nm范围内按5nm为波长取样间隔（△a），分别测得光电流数值（Ia），并按式（1）计算相对光谱能量（E）。E.α.
式中：E入一—荧光粉在波长入处的相对能量，相对单位；I入—--荧光粉发光在波长入处的光电流数值，相对单位αa
一波长入处相对能量校正系数，其值由附录A（标准的附录）进行计算。3.4绘制出由式（1）计算的发光相对能量按波长（入）分布的曲线，即为荧光粉发射光谱。中国轻工总会1996-11—15批准
1997—07—01实施
QB/T2261-96

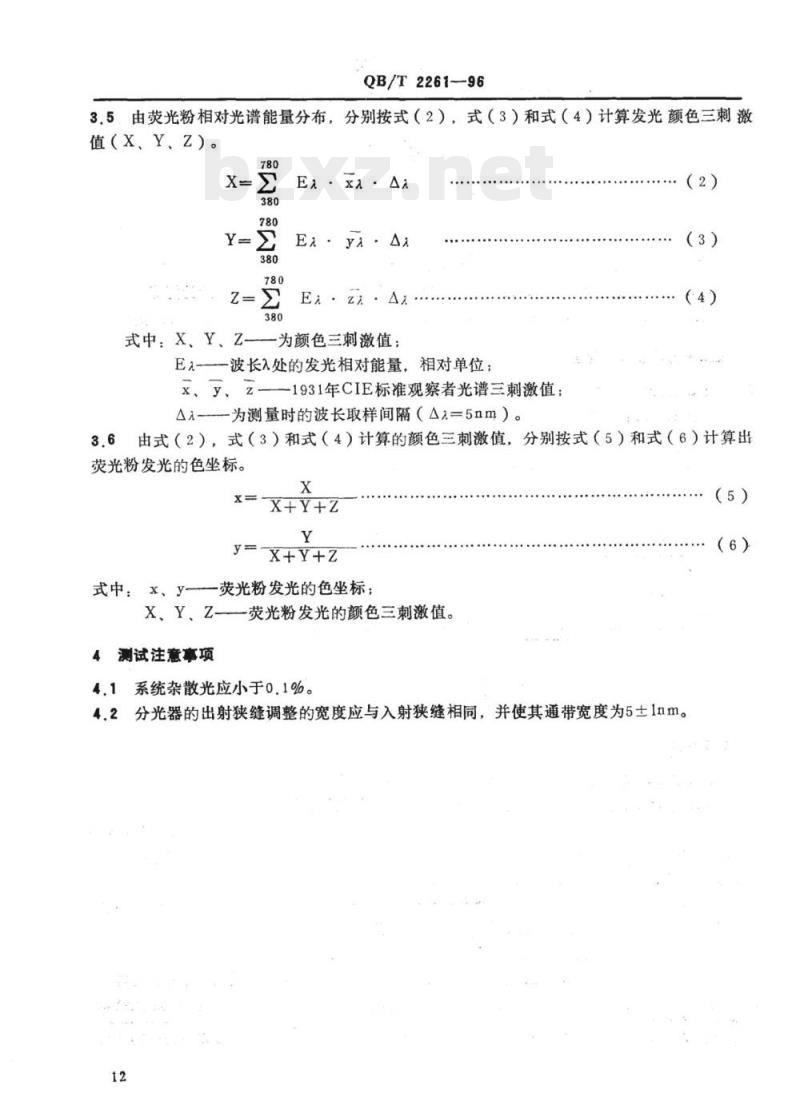

3.5由荧光粉相对光谱能量分布，分别按式（2），式（3）和式（4）计算发光颜色三刺激值（X、Y、Z）。
式中X、Y、Z-
E元·Z·
一为颜色三刺激值：
E1-—一波长入处的发光相对能量，相对单位；x、y、z—1931年CIE标准观察者光谱三刺激值△入—-为测量时的波长取样间隔（△1=5nm）。36
（3）
由式（2），式（3）和式（4）计算的颜色三刺激值，分别按式（5）和式（6）计算出荧光粉发光的色坐标。
式中：x、y
一荧光粉发光的色坐标：
X、Y、Z一荧光粉发光的颜色三刺激值。测试注意事项
4.1系统杂散光应小于0.1%。
4.2分光器的出射狭缝调整的宽度应与入射狭缝相同，并使其通带宽度为5土1nm。12

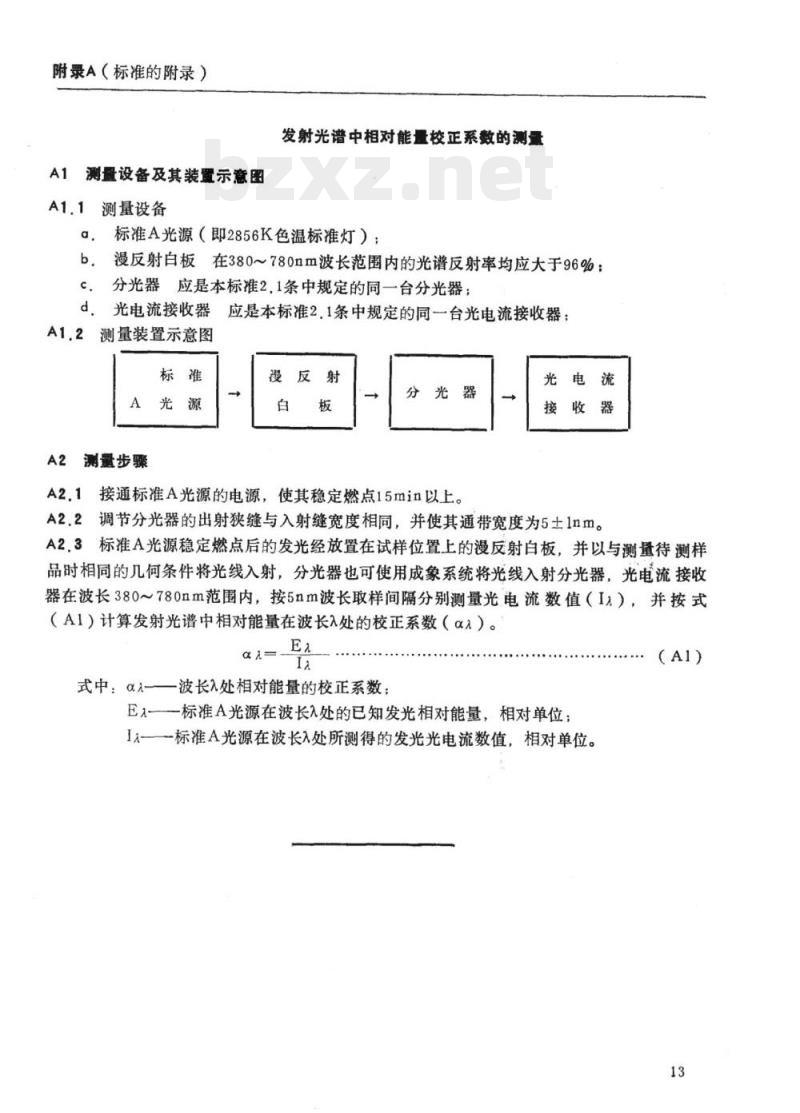

附录A（标准的附录）
测量设备及其装置示意图
测量设备
发射光谱中相对能量校正系数的测量标准A光源（即2856K色温标准灯）：漫反射白板在380~780nm波长范围内的光谱反射率均应大于96%；分光器应是本标准2.1条中规定的同一台分光器：光电流接收器
应是本标准2.1条中规定的同一台光电流接收器：A1.2wwW.bzxz.Net
测量装置示意图
A光源
A2测量步骤
分光器
A2.1接通标准A光源的电源，使其稳定燃点15min以上。电流
A2.2调节分光器的出射狭缝与入射缝宽度相同，并使其通带宽度为5土1nm。A2.3标准A光源稳定燃点后的发光经放置在试样位置上的漫反射白板，并以与测量待测样品时相同的几何条件将光线入射，分光器也可使用成象系统将光线入射分光器，光电流接收器在波长380~780mm范围内，按5nm波长取样间隔分别测量光电流数值（1x），并按式（A1）计算发射光谱中相对能量在波长入处的校正系数（α入）。α
式中：α入一一波长入处相对能量的校正系数：E1——标准A光源在波长入处的已知发光相对能量，相对单位；I入——-标准A光源在波长入处所测得的发光光电流数值，相对单位。（AI)

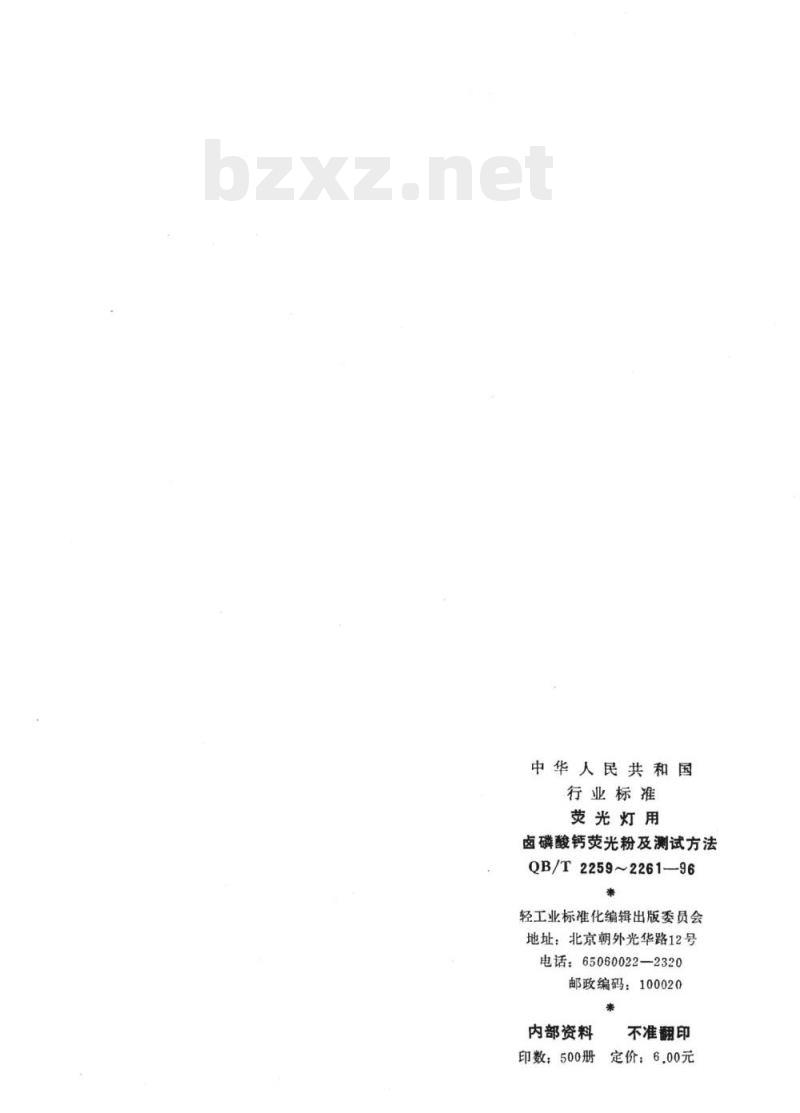

中华人民共和国
行业标准
荧光灯用
卤磷酸钙荧光粉及测试方法
QB/T2259~2261—96
轻工业标准化编辑出版委员会
地址：北京朝外光华路12号
电话：65060022—2320
邮政编码：100020
内部资料
印数：500册
不准翻印
定价：6.00元
