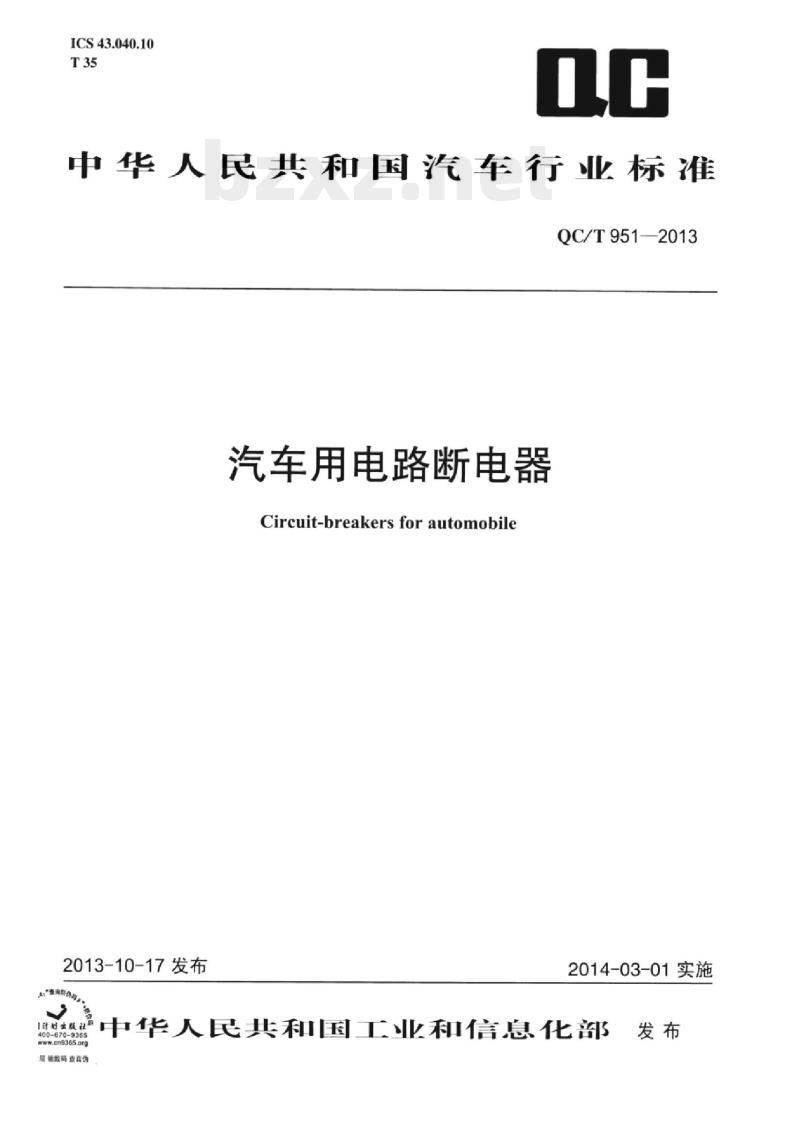

ICS43.040.10
中华人民共和国汽车行业标准
QC/T951—2013
汽车用电路断电器
Circuit-breakers forautomobile2013-10-17发布
2014-03-01实施
1相先服
中华人民共和国工业和信息化部发布cn9365.org
层翰数码查真伪

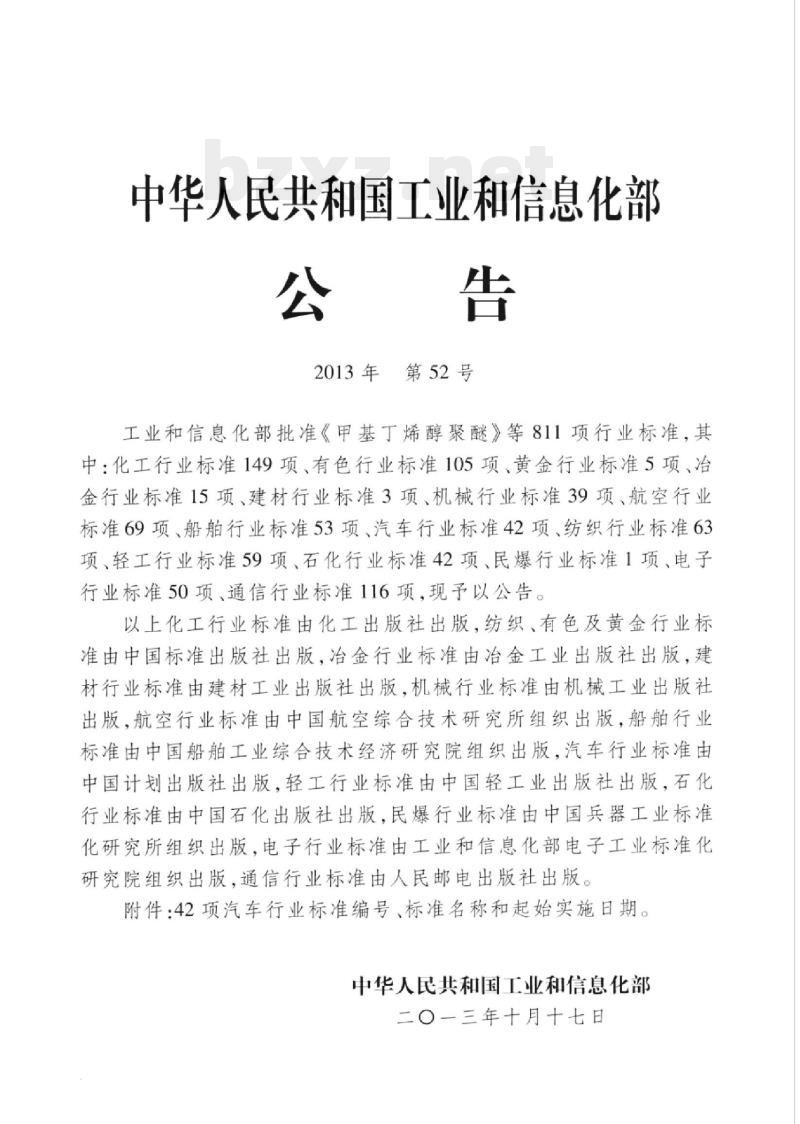

中华人民共和国工业和信息化部公告
2013年第52号
工业和信息化部批准《甲基丁烯醇聚醚》等811项行业标准，其中：化工行业标准149项、有色行业标准105项、黄金行业标准5项、治金行业标准15项、建材行业标准3项、机械行业标准39项、航空行业标准69项、船舶行业标准53项、汽车行业标准42项、纺织行业标准63项、轻工行业标准59项、石化行业标准42项、民爆行业标准1项、电子行业标准50项、通信行业标准116项，现予以公告。以上化工行业标准由化工出版社出版，纺织、有色及黄金行业标准由中国标准出版社出版，冶金行业标准由治金工业出版社出版，建材行业标准由建材工业出版社出版，机械行业标准由机械工业出版社出版，航空行业标准由中国航空综合技术研究所组织出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，汽车行业标准由中国计划出版社出版，轻工行业标准由中国轻工业出版社出版，石化行业标准由中国石化出版社出版，民爆行业标准由中国兵器工业标准化研究所组织出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。附件：42项汽车行业标准编号、标准名称和起始实施日期。中华人民共和国工业和信息化部二〇一三年十月十七日

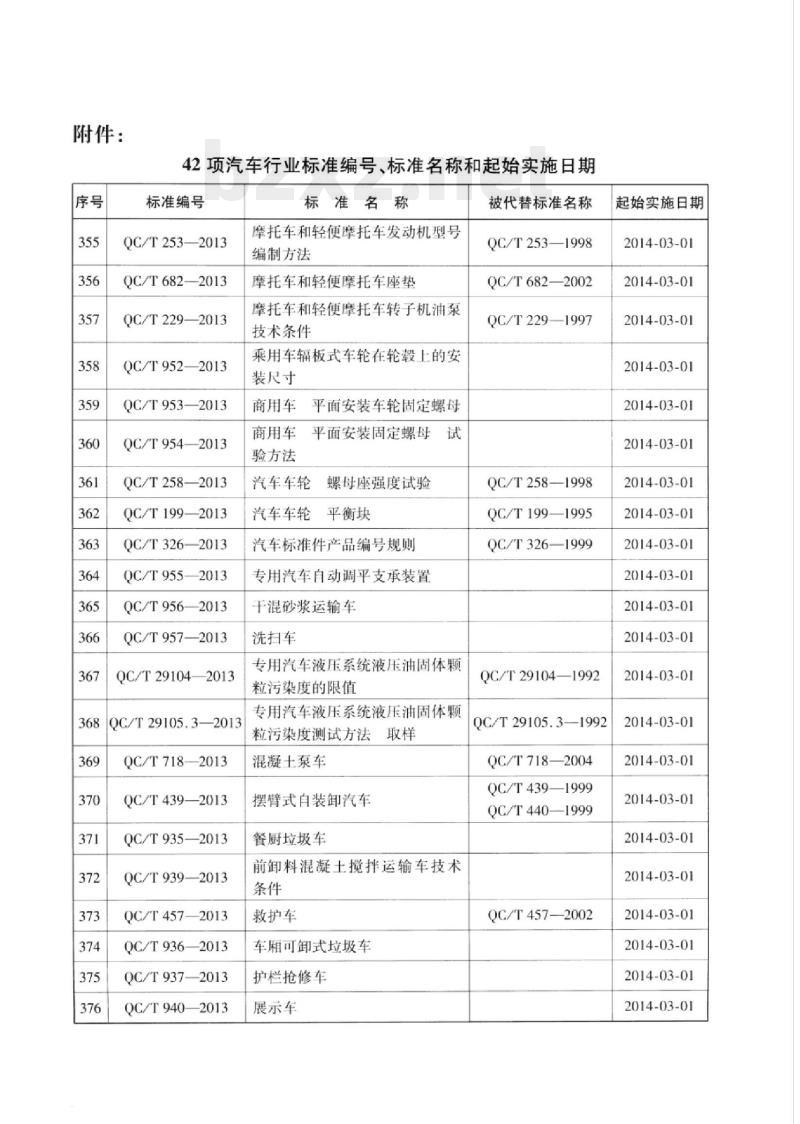

附件：
42项汽车行业标准编号、标准名称和起始实施日期标准编号
QC/T253—2013
QC/T682—2013
QC/T229—2013
QC/T952—2013
QC/T953—2013
QC/T954—2013
QC/T258—2013
QC/T199—2013
QC/T326—2013
QC/T955—2013
QC/T956—2013
QC/T957—2013
QC/T29104—2013
QC/T29105.3—2013
QC/T718—2013
QC/T439—2013
QC/T935—2013
QC/T939—2013
QC/T457—2013
QC/T9362013
QC/T9372013
QC/T940—2013
标准名称
摩托车和轻便摩托车发动机型号编制方法
摩托车和轻便摩托车座垫
摩托车和轻便摩托车转子机油泵技术条件
乘用车辐板式车轮在轮毂上的安装尺寸
商用车平面安装车轮固定螺母
商用车平面安装固定螺母
验方法
汽车车轮螺母座强度试验
汽车车轮平衡块
汽车标准件产品编号规则
专用汽车自动调平支承装置
干混砂浆运输车
洗扫车
专用汽车液压系统液压油固体颗粒污染度的限值
专用汽车液压系统液压油固体颗粒污染度测试方法取样
混凝土泵车
摆臂式自装卸汽车
餐厨垃圾车
前卸料混凝土搅拌运输车技术
救护车
车厢可卸式垃圾车
护栏抢修车
展示车
被代替标准名称
QC/T253—1998
QC/T682—2002
QC/T229—1997
QC/T258—1998
QC/T199—1995
QC/T326—1999
QC/T29104—1992
QC/T29105.3—1992
QC/T718—2004
QC/T439—1999
QC/T440—1999
QC/T457—2002
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01

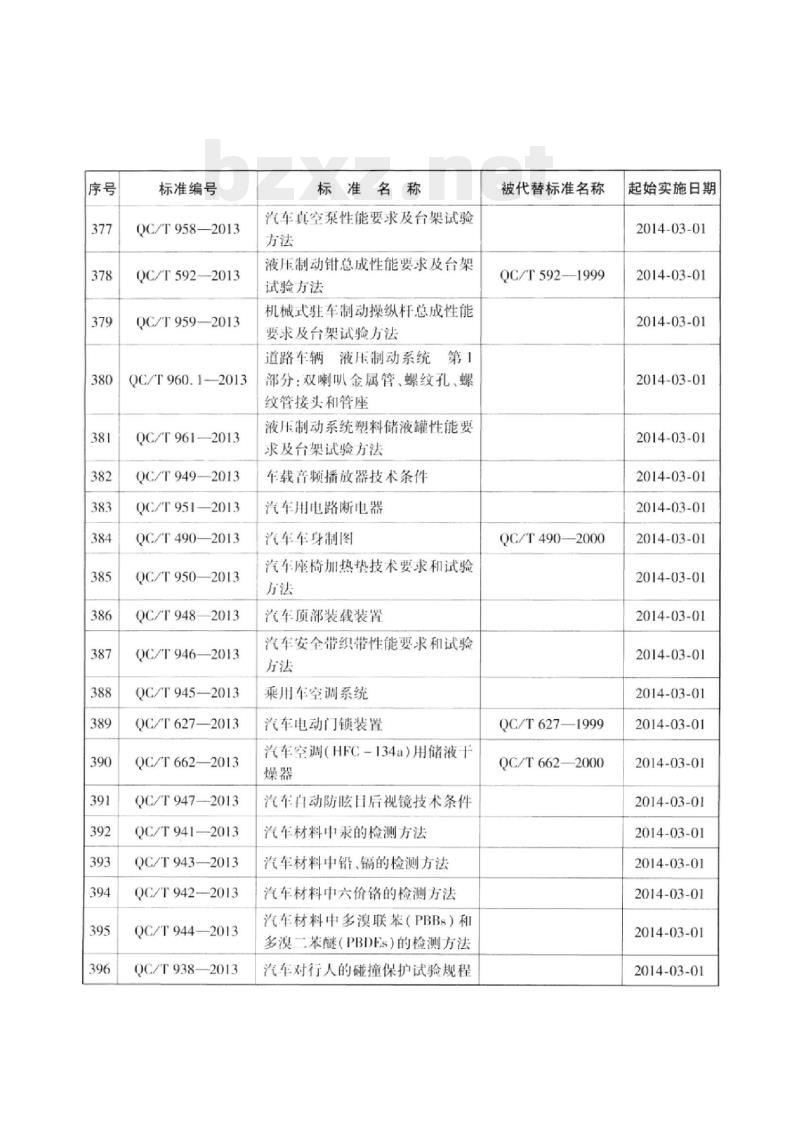

标准编号
QC/T958—2013
QC/T592-—2013
QC/T959-2013
QC/T960.1—2013
QC/T961—2013
QC/T949—2013
QC/T951
QC/T490—2013
QC/T950—2013
QC/T948—2013
QC/T946—2013
QC/T945—2013
QC/T627—2013
QC/T662—2013
QC/T947—2013
QC/T941—2013
QC/T943—2013
QC/T942—2013bzxz.net
QC/T944—2013
QC/T938—2013
标准名称
汽车真空泵性能要求及台架试验方法
液压制动钳总成性能要求及台架试验方法
机械式驻车制动操纵杆总成性能要求及台架试验方法
道路车辆液压制动系统第1
部分：双喇叭金属管、螺纹孔、螺纹管接头和管座
液压制动系统塑料储液罐性能要求及台架试验方法
车载音频播放器技术条件
汽车用电路断电器
汽车车身制图
汽车座椅加热垫技术要求和试验方法
汽车顶部装载装置
汽车安全带织带性能要求和试验方法
乘用车空调系统
汽车电动门锁装置
汽车空调（HFC-134a）用储液干燥器
汽车白动防眩日后视镜技术条件汽车材料中汞的检测方法
汽车材料中铅、镉的检测方法
汽车材料中六价铬的检测方法
汽车材料中多溴联苯（PBBs）和多溴二苯醚（PBDEs）的检测方法汽车对行人的碰撞保护试验规程被代替标准名称
QC/T592—1999
QC/T490—2000
QC/T627—1999
QC/T662—2000
起始实施日期
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01
2014-03-01

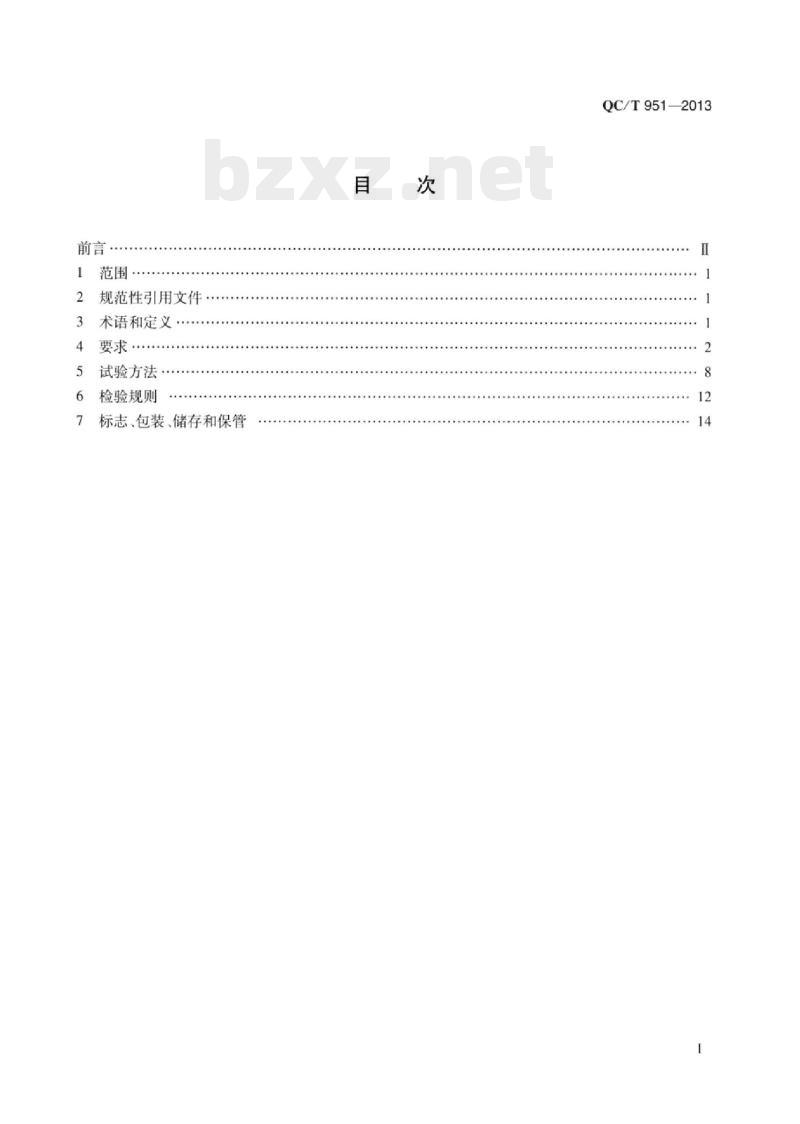

2规范性引用文件.
3术语和定义
试验方法…
检验规则
标志、包装、储存和保管
QC/T951—2013
QC/T951—2013
本标准按照GB/T1.1一2009《标准化工作导则」第1部分：标准的结构和编写》给出的规则起草。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：航天科技控股集团股份有限公司、中国重型汽车集团有限公司、长沙汽车电器研究所、中国第一汽车集团公司、北京汽车研究总院有限公司、安徽华菱汽车股份有限公司、郑州宇通客车股份有限公司等。
本标准主要起草人：董贵滨、傅海林、胡梦蛟、李伟阳、朴雪光、付熠、李玉生、张文斌、李国辉、周雪峰、夏胜枝、卢长军等。
1范围
汽车用电路断电器
QC/T951-2013
本标准规定了汽车用片式直热型电路断电器（以下简称断电器）的术语和定义、要求、试验方法、检验规则等。
本标准适用于M、N、L类车用自动复位式及手动复位式电路断电器。其他道路车辆可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL检索的逐批检验抽样计划GB/T28046.3道路车辆电气及电子设备的环境条件和试验第3部分：机械负荷QC/T238汽车零部件的储存和保管3术语和定义
下列术语和定义适用于本标准：3.1
断电器circuitbreaker
对电流及温度反应灵敏并以机械方式断电，可重复使用的过电流、过热保护装置。3.2
额定电流InratedcurrentI
按照规定方法测出的用于标识断电器的电流值。3.3
电压降UpvoltagedropU
在施加规定电流并达到稳定的温升后，在规定的测量点之间测得的电压。3.4
额定断电时间operatingtimerating从施加过电流开始到电流降至指定值以下所需的时间。3.5
复位时间resettingtime
断电器在过电流条件下断电后至热元件复位时所经历的时间3.6
热元件thermalelement
QC/T951--2013
当用电回路发生过流过载时可实现电路开闭的断电器中的敏感元件。4要求
4.1-般要求
4.1.1技术文件。
断电器应符合本标准的要求，并按经规定程序批准的图样及设计文件制造，如用户有其他特殊要求，应由制造商与用户双方协商，并在产品图样或相关设计文件中做出相应的规定
4.1.2断电器的外形和尺寸。
4.1.2.1手动复位式断电器的外形结构及尺寸见图1和表1。1一捕片组合：2一动触点：3一热元件：4一绝缘隔离复位装置：5一绝缘外壳；6一静触点；7一弹簧；8一焊接片：9一金属导电片1;10一金属导电片2注：安装空间应考虑“断电“动作状态和手动复位操作所需要的间图1手动复位式断电器外形及结构名称2
2自动复位式断电器的外形及尺寸见图2和表1。4.1.2.2
注：\一”不作要求。
4.1.3标志与外壳颜色。
图2自动复位式断电器外形
表1断电器外形尺寸
断电器类型
手动复位式
断电器在其外表面应有如下的清晰永久性标志：额定电流（IR）。
能承受的最大供电电压。
生产商名称、商标或符号
断电器的外壳颜色见表2。
自动复位式
QC/T951-2013
QC/T951—2013
断电器规格（额定电流1）A
断电器的标示方法。
断电器的标示方法如下所示：
标示方法示例如下：
外壳颜色
外壳颜色
X×-DDQ-32-10-S
4.2基本性能
4.2.1电压降。
断电器的电压降应不超过表3的规定断电器规格（额定电流1）A
断电器的类型。S一手动复位式：2一自动复位式额定电流.A
能承受的最大供电电压，V(32V，16V）产品名称：汽车用电路断电器
制造单位简称
S一手动复位式
额定电流，10A
能承受的最大供电电压，32V
产品名称：汽车用电路断电器
制造单位简称
电压降
断电器规格（额定电流1%）A
额定断电时间。
最大电压降Uumw，mv
断电器的额定断电时间应符合表4的规定。断电器规格（额定电流），A
外壳颜色
最大电压降Umsmv
图3所示的5A~30A断电器的时间一电流动作带及其降容曲线，仅供选用电路断电器时参考。试验电流
80℃..降容23℃
-40℃
QC/T951-2013
额定电流的倍数
图35A~30A断电器的时间一电流动作带及降容曲线表4额定断电时间
试验电压，V
手动复位式
自动复位式
额定断电时间，s
手动复位式
自动复位式
QC/T951—2013
4.2.3复位时间。
复位时间为2°~20s。
4.2.4外壳最高温度。
断电器在长期承载额定电流工作时，外壳表面温度应不超过95℃。4.3无载温度特性
断电器在未承载电流时应具有下列温度特性：额定电流≤7.5A的断电器，当温度从T=90℃以步进方式升到T≥105℃应断开，再将温度以步进方式降到T≥70℃应重新闭合。额定电流1.>7.5A的断电器，当温度从T=110℃以步进方式升到T≥120℃应断开.再将温度以步进方式降到T≥70℃应重新闭合。4.4耐梯度电流性能
对断电器施加梯度电流且未达到“断电”状态之前，热元件不应出现因热变形而造成微弱拉弧现象，达到断电状态后，在室温下用常规方法应能将断电器从试验夹具上移出。2.0×1的额定断电时间应符合表4的规定。
4.5极限分断能力
断电器在施加（32±0.2)V电压及表5所示的试验电流时，至少能够断电一次，试验后：不应出现持久电弧：
一日视下外表面无明显刺穿：
断电后不得出现端子、热元件及触点熔焊在一起；完成断电功能的断电器，热元件及触点充许被烧损：一用常规方法可将断电器从试验夹具上移开。表5极限分断能力试验电流
断电器规格（额定电流1）
20A,25A
4.6电压强度
白动复位式
试验电流
手动复位式
断电器在承受50Hz，（500±10）V的正弦波电压，持续（60+6）s的电压强度试验时，不得出现击穿和闪络现象，漏电流不超过15mA。4.7耐久性能
断电器承载表6规定的试验电压与试验电流下，应达到规定的循环断电次数，试验后，热元件及触点允许被烧损，室温下用常规方法应能将断电器从试验夹具上移出。6
