【QC汽车标准】 玻璃运输半挂车

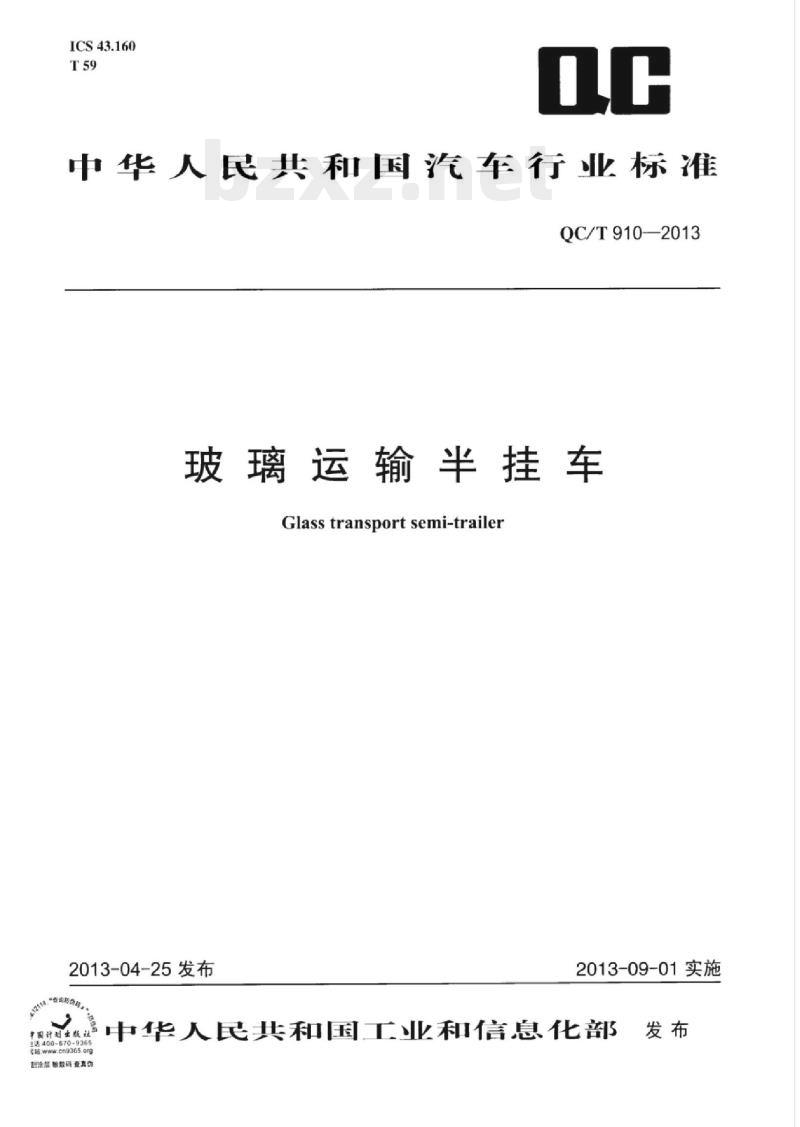

ICS43.160
中华人民共和国汽车行业标准
QC/T910—2013
玻璃运输半挂车
Glasstransportsemi-trailer
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部电话：ww.cn9385.org
副涂虚输数码查高动

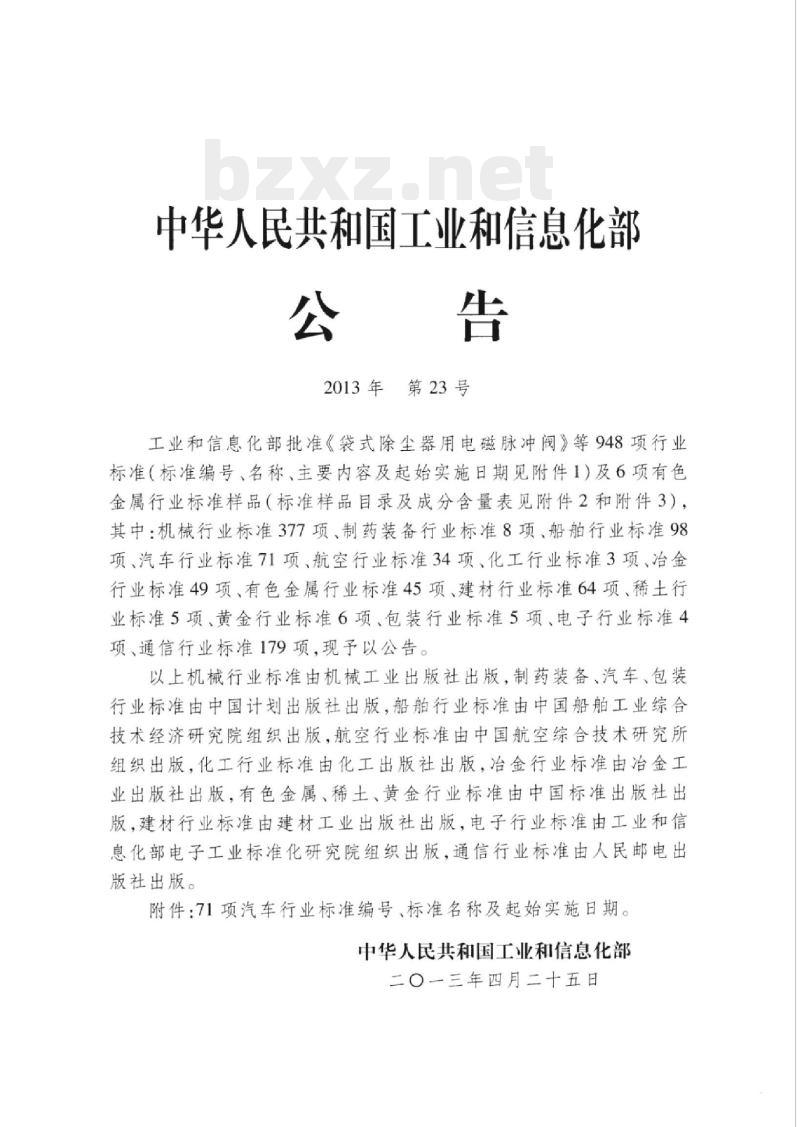

中华人民共和国工业和信息化部公告
2013年第23号
工业和信息化部批准《袋式除尘器用电磁脉冲阀》等948项行业标准（标准编号、名称、主要内容及起始实施日期见附件1）及6项有色金属行业标准样品（标准样品目录及成分含量表见附件2和附件3），其中：机械行业标准377项、制药装备行业标准8项、船舶行业标准98项汽车行业标准71项、航空行业标准34项、化工行业标准3项、治金行业标准49项、有色金属行业标准45项、建材行业标准64项、稀土行业标准5项、黄金行业标准6项、包装行业标准5项、电子行业标准4项、通信行业标准179项，现予以公告。以上机械行业标准由机械工业出版社出版，制药装备、汽车、包装行业标准由中国计划出版社出版，船舶行业标准由中国船舶工业综合技术经济研究院组织出版，航空行业标准由中国航空综合技术研究所组织出版，化工行业标准由化工出版社出版，冶金行业标准由冶金工业出版社出版，有色金属、稀土、黄金行业标准由中国标准出版社出版，建材行业标准由建材工业出版社出版，电子行业标准由工业和信息化部电子工业标准化研究院组织出版，通信行业标准由人民邮电出版社出版。
附件：71项汽车行业标准编号、标准名称及起始实施日期。中华人民共和国工业和信息化部二〇一三年四月二十五日

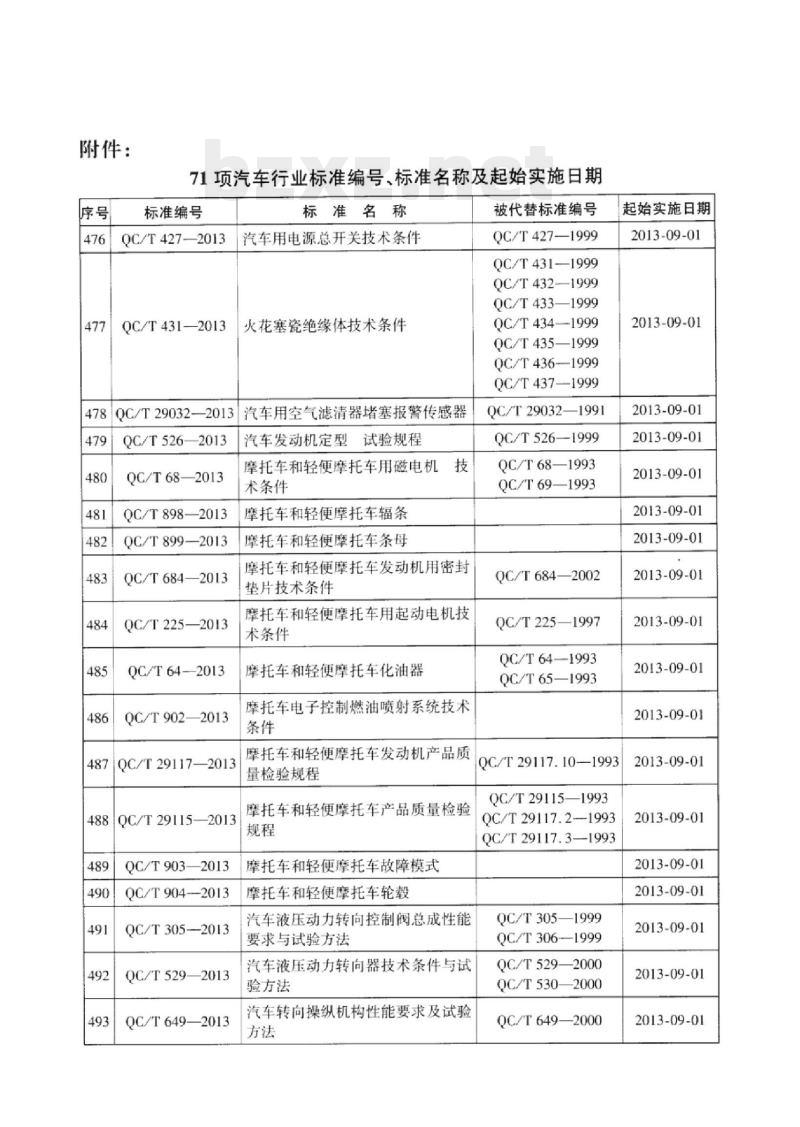

附件：
71项汽车行业标准编号、标准名称及起始实施日期标准编号
QC/T427—2013
QC/T431—2013
478QC/T29032—2013
QC/T526—2013
QC/T68—2013
QC/T898—2013
QC/T899-2013
QC/T684—2013
QC/T225—2013
QC/T64—2013
QC/T902—2013
QC/T29117—2013
488QC/T29115—2013
QC/T903—2013
QC/T904-2013
QC/T305—2013
QC/T529—2013
QC/T6492013
标准名称
汽车用电源总开关技术条件
火花塞瓷绝缘体技术条件
汽车用空气滤清器堵塞报警传感器汽车发动机定型试验规程
摩托车和轻便摩托车用磁电机技术条件
摩托车和轻便摩托车辐条
摩托车和轻便摩托车条母
摩托车和轻便摩托车发动机用密封垫片技术条件
摩托车和轻便摩托车用起动电机技术条件
摩托车和轻便摩托车化油器
摩托车电子控制燃油喷射系统技术条件
摩托车和轻便摩托车发动机产品质量检验规程
摩托车和轻便摩托车产品质量检验规程
摩托车和轻便摩托车故障模式
摩托车和轻便摩托车轮毂
汽车液压动力转向控制阀总成性能要求与试验方法
汽车液压动力转向器技术条件与试验方法
汽车转向操纵机构性能要求及试验方法
被代替标准编号
QC/T427—1999
QC/T431—1999
QC/T432—1999
QC/T433—1999
QC/T434—1999
QC/T435—1999
QC/T4361999
QC/T437—1999
QC/T29032—1991
QC/T526—1999
QC/T68—1993
QC/T69—1993
QC/T684—2002
OC/T225—1997
QC/T64——1993
QC/T65—1993
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
QC/T29117.10—1993
QC/T29115—1993
QC/T29117.2—1993
QC/T29117.3—1993
QC/T305—1999
QC/T3061999
QC/T529—2000
QC/T530—2000
QC/T6492000
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

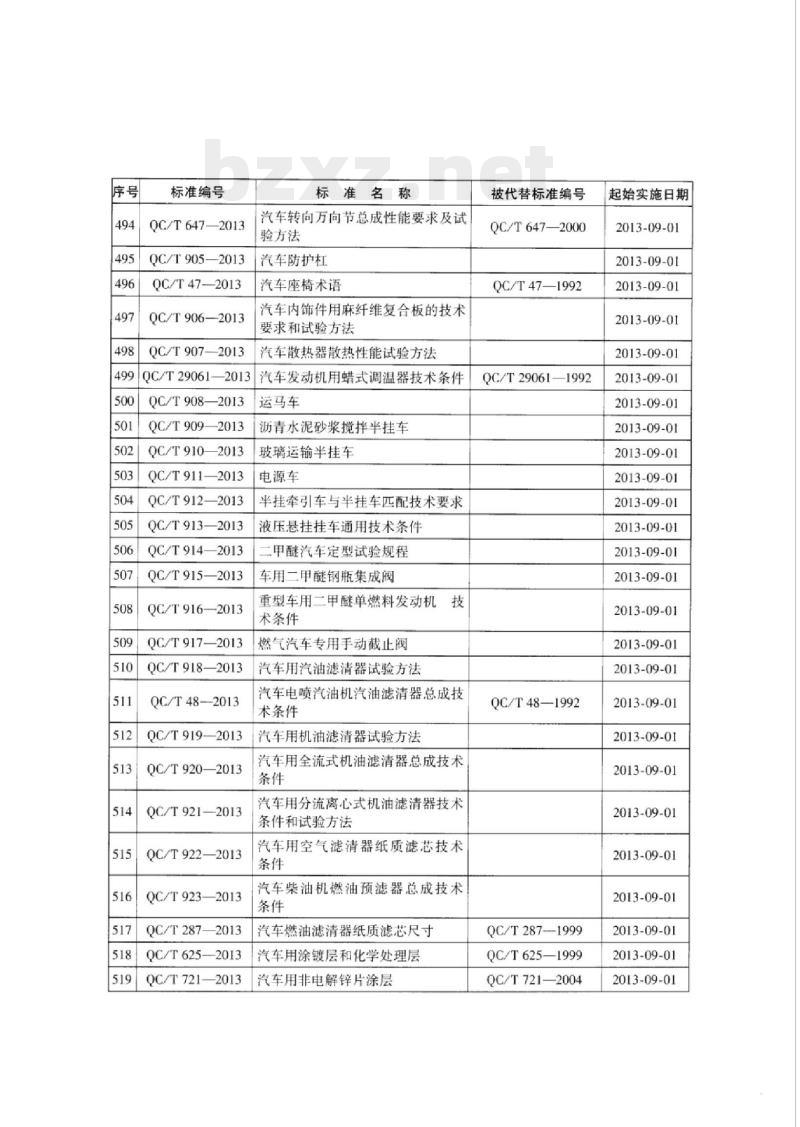

标准编号
QC/T647—2013
QC/T905—2013
QC/T47—2013
QC/T906—2013
QC/T9072013
QC/T29061
标准名称
汽车转向万向节总成性能要求及试验方法
汽车防护杠
汽车座椅术语
汽车内饰件用麻纤维复合板的技术要求和试验方法
汽车散热器散热性能试验方法
汽车发动机用蜡式调温器技术条件-2013
QC/T908—2013
QC/T909—2013
QC/T910—2013
QC/T911—2013
QC/T912—
QC/T913—
QC/T914—2013
QC/T915—2013
QC/T916—2013
QC/T917—2013
QC/T918—2013
QC/T48-2013
QC/T919—2013
QC/T920—2013免费标准bzxz.net
QC/T921—2013
QC/T922—2013
QC/T923—2013
QC/T287
QC/T625-
QC/T721
运马车
沥青水泥砂浆搅拌半挂车
玻璃运输半挂车
电源车
半挂牵引车与半挂车匹配技术要求液压悬挂挂车通用技术条件
二甲醚汽车定型试验规程
车用二甲醚钢瓶集成阀
重型车用二甲醚单燃料发动机
术条件
燃气汽车专用手动截止阀
汽车用汽油滤清器试验方法
汽车电喷汽油机汽油滤清器总成技术条件
汽车用机油滤清器试验方法
汽车用全流式机油滤清器总成技术条件
汽车用分流离心式机油滤清器技术条件和试验方法
汽车用空气滤清器纸质滤芯技术条件
汽车柴油机燃油预滤器总成技术条件
汽车燃油滤清器纸质滤芯尺寸
汽车用涂镀层和化学处理层
汽车用非电解锌片涂层
被代替标准编号
QC/T647—2000
QC/T47—1992
QC/T29061—1992
QC/T48—1992
QC/T287—1999
QC/T625—1999
QC/T721—2004
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01

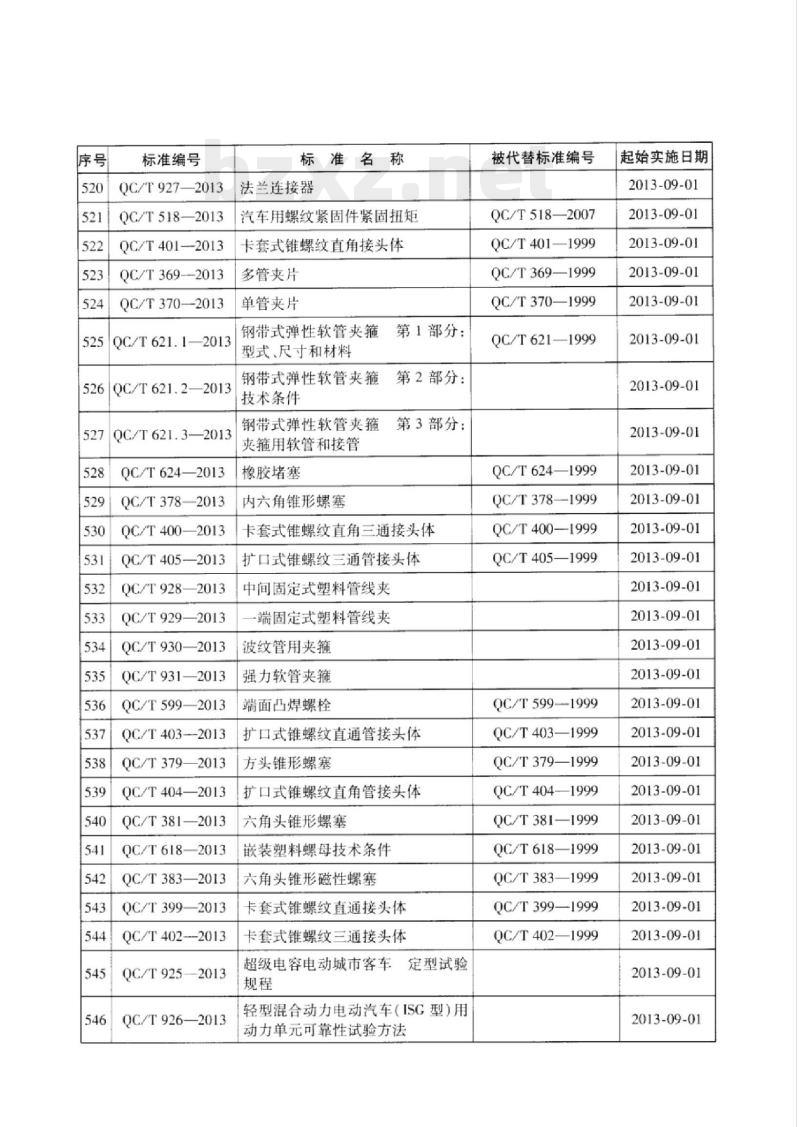

标准编号
QC/T927—2013
QC/T518—2013
QC/T401—-2013
QC/T369-2013
QC/T370—2013
QC/T621.1—2013
QC/T621.2—2013
QC/T621.3—2013
QC/T624—2013
QC/T378—2013
QC/T400—2013
QC/T405—2013
QC/T928—2013
QC/T929—2013
QC/T930—2013
QC/T931—2013
QC/T599—2013
QC/T403--2013
QC/T379—2013
QC/T404—2013
QC/T381—2013
QC/T618—2013
QC/T383—2013
QC/T399—2013
QC/T402--2013
QC/T925—2013
QC/T926—2013
标准名称
法兰连接器
汽车用螺纹紧固件紧固扭矩
卡套式锥螺纹直角接头体
多管夹片
单管夹片
钢带式弹性软管夹箍
型式、尺寸和材料
钢带式弹性软管夹箍
技术条件
钢带式弹性软管夹箍
夹箍用软管和接管
橡胶堵塞
内六角锥形螺塞
第1部分：
第2部分：
第3部分：
卡套式锥螺纹直角三通接头体
扩口式锥螺纹三通管接头体
中间固定式塑料管线夹
端固定式塑料管线夹
波纹管用夹箍
强力软管夹箍
端面凸焊螺栓
扩口式锥螺纹直通管接头体
方头锥形螺塞
扩口式锥螺纹直角管接头体
六角头锥形螺塞
嵌装塑料螺母技术条件
六角头锥形磁性螺塞
卡套式锥螺纹直通接头体
卡套式锥螺纹三通接头体
超级电容电动城市客车
定型试验
轻型混合动力电动汽车（ISG型）用动力单元可靠性试验方法
被代替标准编号
QC/T518—2007
QC/T401—1999
QC/T369—1999
QC/T370—1999
QC/T621—1999
QC/T624—1999
QC/T378-
QC/T400-
QC/T405—1999
QC/T5991999
—1999
OC/T403-
QC/T379—1999
QC/T404-
—1999
QC/T381—1999
QC/T618-
—1999
QC/T383-
—1999
QC/T399-
—1999
QC/T402—1999
起始实施日期
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
2013-09-01
范围：
规范性引用文件
术语和定义
要求…
试验方法·
检验规则
标志、使用说明书
8随车文件、运输和储存
附录A（资料性附录）试验记录表目
QC/T910—2013
QC/T910-2013
本标准按照CB/T1.1一2009给出的规则起草。本标准的附录A是资料性附录。
本标准由全国汽车标准化技术委员会（SAC/TC114）提出并归口。本标准起草单位：威海怡和专用车有限公司、汉阳专用汽车研究所。本标准主要起草人：孙传永、詹斌、王成强、孙志杰、陆嘉、邹德伟、宋治春。1范围
玻璃运输半挂车
QC/T910—2013
本标准规定了玻璃运输半挂车的定义、要求、试验方法和检验规则，以及标志、使用说明书、随车文件、运输、储存等内容。
本标准适用于玻璃运输半挂车。采用定型汽车底盘改装的玻璃运输车可参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。CB1589道路车辆外廓尺寸、轴荷及质量限制GB4785汽车及挂车的外部照明和光信号装置的数量、位置和光色CB7258机动车运行安全技术条件GB11567.1汽车和挂车侧面防护要求汽车和挂车后下部防护要求
GB11567.2
GB12676
GB15741
汽车制动系统结构、性能和试验方法汽车和挂车号牌板（架)及其位置GB/T3730.3汽车和挂车的术语及其定义车辆尺寸GB/T3766
GB/T6420
GB/T7935
GB/T9969
GB/T11612
GB/T12482
GB/T12534
GB/T12673
液压系统通用技术条件
货运挂车系列型谱
液压元件通用技术条件
工业产品使用说明书
客车空气悬架用高度控制阀
客车侧窗平面玻璃规格系列
汽车道路试验方法通则
汽车主要尺寸测量方法
GB/T13061
GB/T18411
GB/T23336
JB/T5943
QC/T252
QC/T453
QC/T484
汽车悬架用空气弹簧橡胶气囊
道路车辆产品标牌
半挂车通用技术条件
工程机械焊接件通用技术条件
专用汽车定型试验规程
湘式运输车
汽车油漆涂层
QC/T910—2013
QC/T491汽车筒式减震器尺寸系列及技术条件OC/T29104专用汽车液压系统液压油固体污染度限制QC/T29105.2专用汽车液压系统液压油固体污染度测试方法装置及装置的清洗QC/T29105.3专用汽车液压系统液压油固体污染度测试方法取样QC/T29105.4专用汽车液压系统液压油固体污染度测试方法显微镜颗粒计数法
3术语和定义
GB/T3730.3界定的以及下列术语和定义适用于本文件。3.1
独立车轴independentaxle
左右车轮不连在一根整轴上，且能各自独立运动的车轴型式。3.2
玻璃支架glassbracket
用于承载玻璃的支架。
托架bracket
与车架焊合，用来承载玻璃支架的结构。3.4
液压牵引装置hydraulictowingattachment一种适应牵引车牵引盘高度变化的液压升降牵引装置。3.5
整体升降overalllift
通过控制液压系统和气压系统，使车辆的车身整体上升或下降，以实现自装卸功能。4要求
4.1总则
4.1.1玻璃运输半挂车应符合本标准的要求，并按经规定程序批准的产品图样和技术文件制造。4.1.2外购件、外协件应符合相关标准的规定，并有制造厂的合格证，经整车厂检验合格后方可使用：所有自制件经检查合格后方可装配4.2整车
4.2.1玻璃运输半挂车应符合GB/T23336的有关规定。4.2.2玻璃运输半挂车的外廓尺寸、轴荷及质量参数应符合GB1589的规定。4.2.3玻璃运输半挂车的外部标识应符合GB7258的有关规定。4.2.4玻璃运输半挂车的外部照明和光信号装置应符合CB4785和GB7258的有关规定。4.2.5玻璃运输半挂车的侧面防护装置应符合GB11567.1的规定，后下部防护装置应符合GB11567.2的规定。
4.2.6玻璃运输半挂车的油漆涂层应符合QC/T484的有关规定2
4.2.7玻璃运输半挂车的焊缝应符合JB/T5943的有关规定4.2.8玻璃运输半挂车的号牌板（架）及其位置符台GB15741的规定4.2.9玻璃运输半挂车所有外露黑色金属件均应进行防腐处理。4.2.10
玻璃运输半挂车通过控制系统使整车能够整体升降，实现玻璃自装卸玻璃运输半挂车的液压牵引装置的高度调节范围不小于300mm。4.2.11
QC/T910—2013
4.2.12玻璃运输半挂车的整体升降范围不小于300mm。4.2.13玻璃运输半挂车的空气悬挂系统的气囊和气管路等破裂或漏气时，应能保证车辆有效安全制动。
4玻璃运输半挂车液压、电器和气系统的管线应排列整齐、合理，且连接紧密牢固，各元件和组件应可单独拆装，并维修方便。5玻璃运输半挂车在装卸玻璃支架时，玻璃支架与托架不应发生干涉，不应有卡死现象4.2.15
5玻璃运输半挂车在下列条件下应能正常工作：4.2.16
a）环境温度—40℃~+40℃；
b）空气的相对湿度不大于95%（25℃时）。4.3厢体
4.3.1玻璃运输半挂车厢体应符合QC/T453的有关规定。2玻璃运输半挂车的整体式后门开启后，应能牢固锁定在厢体上，且开有可观察厢内情况的密4.3.2
封玻璃窗。
4.3.3整体式后门玻璃窗的玻璃应符合GB/T12482的有关规定4.3.4整体式后门锁紧装置应能锁紧牢固，在行驶中不得松动、4.3.5厢体应具有良好的防雨性能。经强度为5~7mm/min、方向与侧壁成45°角、历时30min的淋雨试验后.车顶、侧壁、门和窗等处不得有滴漏现象，仅门窗部位允许有少量渗水现象4.4液压系统
4.4.1液压系统的设计、制造和安装应符合GB/T3766的有关规定。4.4.2液压系统元件应符合GB/T7935的有关规定4.4.3液压系统液压油固体污染度应符合QC/T29104的有关规定4.4.4玻璃夹具油缸在伸出的任意位置保压12h。玻璃夹具的横向位移量不大于3mm。4.4.5液压管路应经耐压试验，试验压力为额定工作压力，保压30min，管路不得有渗漏及零件损坏等现象。
4.5气压系统
4.5.1空气弹簧应符合GB/T13061的有关规定，4.5.2简式减震器应符合QC/T491的有关规定。4.5.3高度控制阀应符合GB/T11612的有关规定4.5.4系统空气压力不小于0.65MPa.达到额定压力时.车身应能实现快速升降.升降到设计高度所需的时间不应超过3min.且能保证设计行驶高度恒定4.5.5系统气压0.65MPa时，且在车辆停止的情况下，切断气源后观察30min，系统气压降低值不应大于5kPa
QC/T910—2013
4.6制动系统
玻璃运输半挂车的制动系统应符合GB12676中的有关规定。4.7玻璃夹具
4.7.1玻璃夹具应能在油缸的作用下转动灵活。4.7.2玻璃夹具与玻璃接触面在整个范围内平面度误差应不大于2mm，且应为弹性材料。4.7.3单个玻璃夹具的行程不小于500mm。4.8玻璃支架
4.8.1玻璃支架的底面支撑和侧面支撑在其整个范围内平面度误差应不大于4mm。4.8.2玻璃支架与玻璃接触面应安装弹性材料。4.9托架
4.9.1托架承载面在其整个范围内平面度误差应不大于4mm4.9.2托架应设有可靠的锁止机构.以防止在运输过程中托架发生移动。5试验方法
5.1试验条件和试验准备
玻璃运输半挂车的试验条件和试验准备应符合GB/T12534的规定。5.2外观检查
外观质量检查按第4章的规定进行。检查结果记入附录A的表A.1。5.3几何尺寸参数测量
几何尺寸参数的测量按GB/T12673的规定进行，测量结果记人附录A的表A.2。5.4定型试验
定型试验按QC/T252的有关规定进行5.5强制性检验
外部照明和光信号装置、侧部及后下部防护装置等强制性检验项目，按相关的强制性标准进行。5.6液压油固体污染度
液压系统液压油固体污染度按QC/T29104和QC/T29105.2~29105.4的有关规定执行5.7气压系统气密性试验
系统气压达到0.65MPa时，切断气源保压30min。将10min、20min，30min时的系统气压值记人附录A的表A.3.并计算气压降低值，5.8液压系统密封性试验
液压系统溢流阀开启1min，检查系统有无渗漏.检查结果记人附录A的表A.4。5.9液压牵引装置的高度调节试验车辆处于平坦场地.测量液压牵引装置处于最低点时的高度。打开高度阀，测量液压牵引装置上升到最高点时的高度。分别测量3次.测量结果记入附录A的表A.5，取平均值为高度调节值。5.10整车的高度调节试验
车辆处于平坦场地.测量整车处于最低点时A点（A点位于车轴和牵引装置中间点+300mm范围内的车身上任意点）的高度。打开高度阀.使液压牵引装置上升到最高点：打开气室手动阀，向气QC/T910—2013
室充气，测量车辆上升到最高点时A点的高度。分别测量3次，测量结果记入附录A的表A.6.取平均值为高度调节值。
6检验规则
6.1检验项目
玻璃运输半挂车的检验分为出厂检验和型式检验，出厂检验和型式检验的检验项目见表1。表1玻璃运输半挂车检验项目表
检验项目
外观质量及主要
结构参数检查
安全与环境保护
专用性能
可靠性试验
注：公为检验项目。
6.2出厂检验
检验内容
外观质量检查
儿何尺寸参数测定
质量参数测定
制动性能
车身反光标识
外部照明和信号装置
侧倾稳定角
侧、后防护
淋雨试验
玻璃夹紧装置
气压系统气密性
液压管路耐压试验
行驶可靠性试验
作业可靠性试验
出厂检验
型式检验
质检部门应按规定的项目对每辆玻璃运输半挂车实施出厂检验，检验合格并附有产品质量合格证后方可出厂
6.3型式检验
凡属于下列情况之一的，应进行型式检验：6.3.1
新产品或老产品转厂生产试制定型时：产品停产三年后，恢复生产时：b)
正常生产产量累计1000辆时：
正式生产后，如材料、工艺有较大改变，可能影响产品性能的；d)
出厂检验与定型检验有重大差异时。e
型式检验时，如果属6.3.1中a）、b)两种情况，应按第4章的内容和QC/T252及有关规定6.3.2
进行检验；如果属6.3.1中c），应对专用性能进行检验：如果属6.3.1中d)、e)两种情况，可仅对受影响的项目进行检验。
