【YD通讯标准】 2GHz cdma2000 数字蜂窝移动通信网技术要求:空中接口物理层

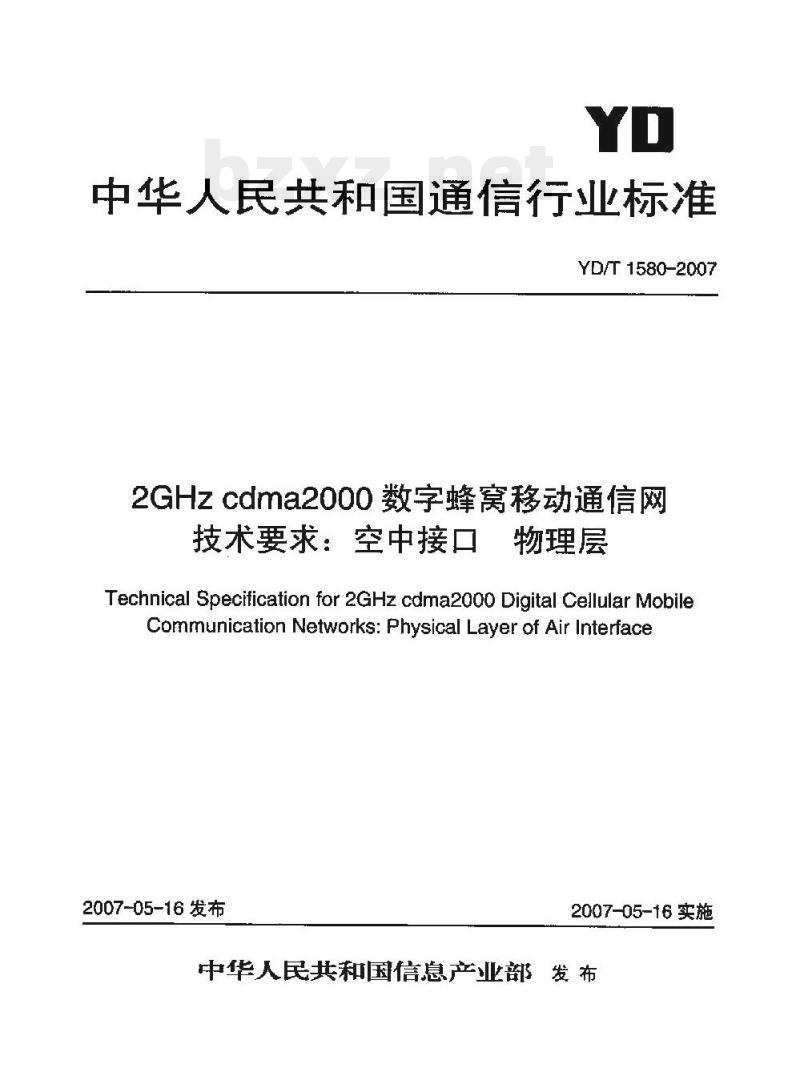

中华人民共和国通信行业标准
YD/T1580-2007
2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口　物理层
Technical Specificationfor 2GHz cdma2000 Digital CellularMobileCommunication Networks: Physical Layer of Air Interface2007-05-16发布
2007-05-16实施
中华人民共和国信息产业部发布前

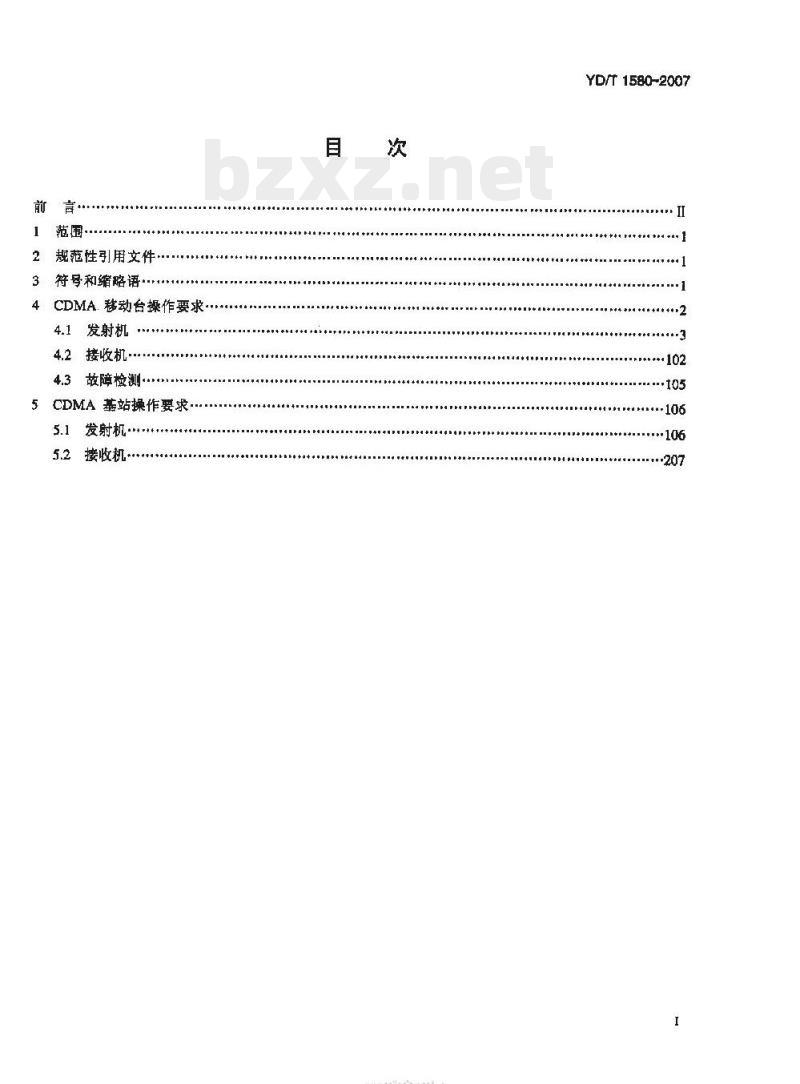

1范围·
2规范性引用文件
3符号和缩略语·
4CDMA.移动台操作要求.
发射机
4.2接收机-
4.3故障检测
5CDMA基站操作要求·
发射机
5.2接收机·
HiiKAONiKAca
YD/T 1580-2007
YD/T1580-2007

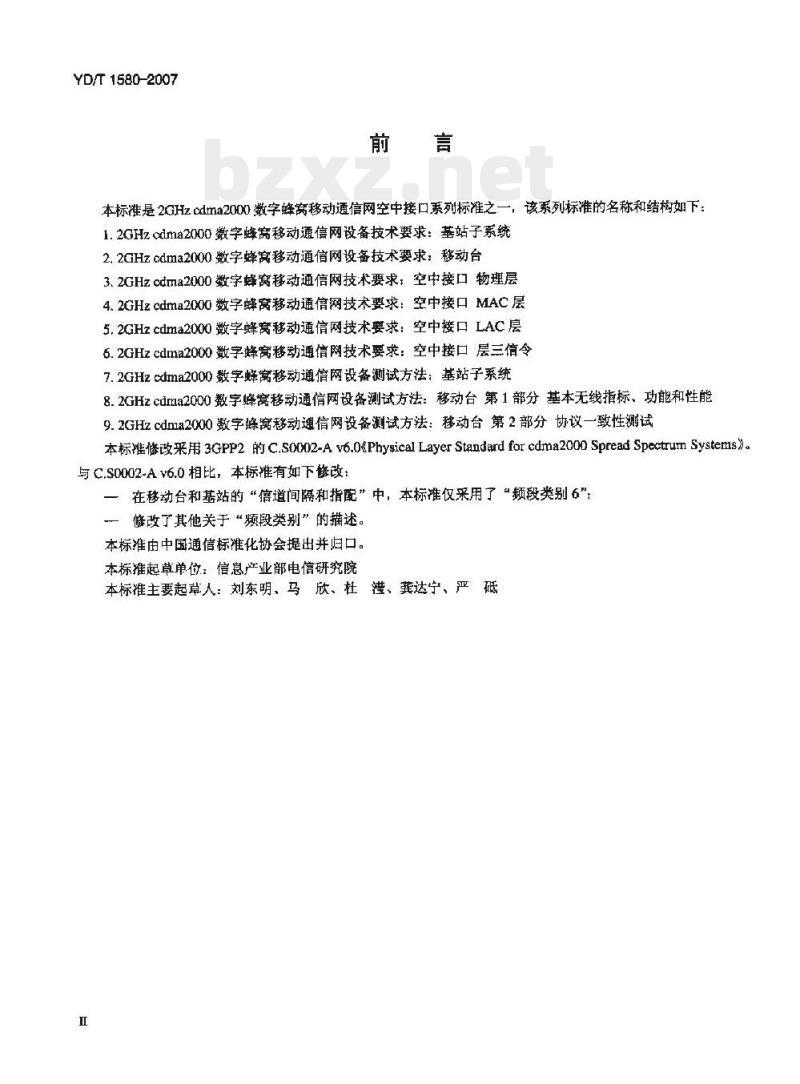

本标准是2GHzcdma2000数字蜂窝移动通信网空中接口系列标准之一，该系列标准的名称和结构如下：1.2GHzαdma2000数字蜂窝移动通信网设备技术要求：基站子系统2.2GHzcdma2000数字蜂窝移动通信网设备技术要求：移动台3.2GHzcdma2000数字蜂窝移动通信网技术要求，空中接口物理层4.2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口MAC层5.2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口LAC层6.2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口层三信令7.2GHzcdma2000数字蜂窝移动通信网设备测试方法：基站子系统8.2GHzcdma2000数字峰窝移动通信网设备测试方法：移动台第1部分基本无线指标、功能和性能9.2GHzcdma2000数字峰窝移动逆信网设备测试方法：移动台第2部分协议一致性测试本标准修改采用3GPP2的 C.S0002-A v6.0%Physical Layer Standard for cdma2000 Spread Spectrum Systems》。与C.S0002-Av6.0相比，本标准有如下修改：一在移动台和基站的“信道间隔和指配”中，本标准仅采用了“频段类别6”一修改了其他关于“频段类别”的描述。本标准由中国通信标准化协会提出并归口。本标准起草单位：信息产业部电信研究院本标准主要起草人：刘东明、马欣、杜滢、龚达宁、严砥I

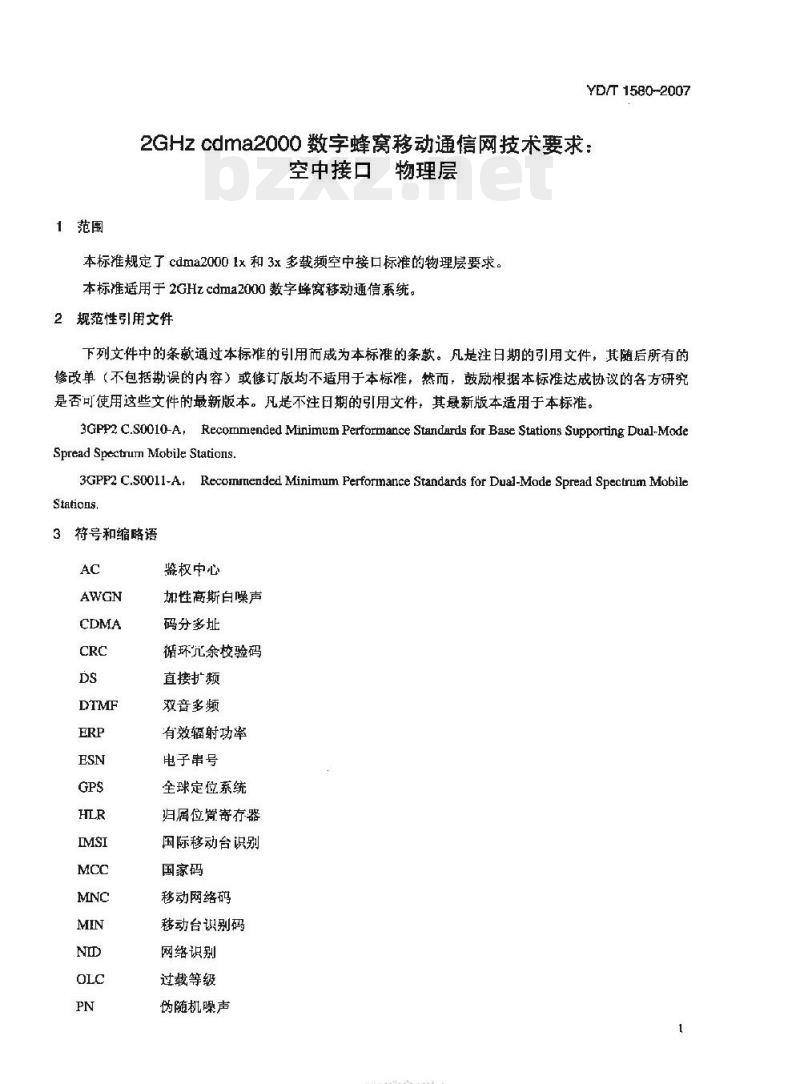

1范围
YD/T 15B0~2007
2GHzcdma2000数字蜂窝移动通信网技术要求：空中接口物理层
本标准规定了cdma20001x和3x多载频空中接口标准的物理层要求。本标准适用于2GHzcdma2000数字蜂窝移动通信系统。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。3GPP2 C.S0010-A,Recommended Minimum Performance Standards for Base Stations Supporting Dual-ModeSpread SpectrumMobile Stations.3GPP2 C.S0011-A.Recommended Minimum Performance Standards for Dual-Mode Spread Spectrum MobileStations
3符号和缩略语
鉴权中心
加性高斯白噪声
码分多址
循环亢余校验码
直接扩频
双音多频
有效辐射功率
电子串号
全球定位系统
归属位置寄存器
国际移动台识别
国家码
移动网络码
移动台识别码
网络识别
过载等级
伪随机噪声
HiKAONiKAca

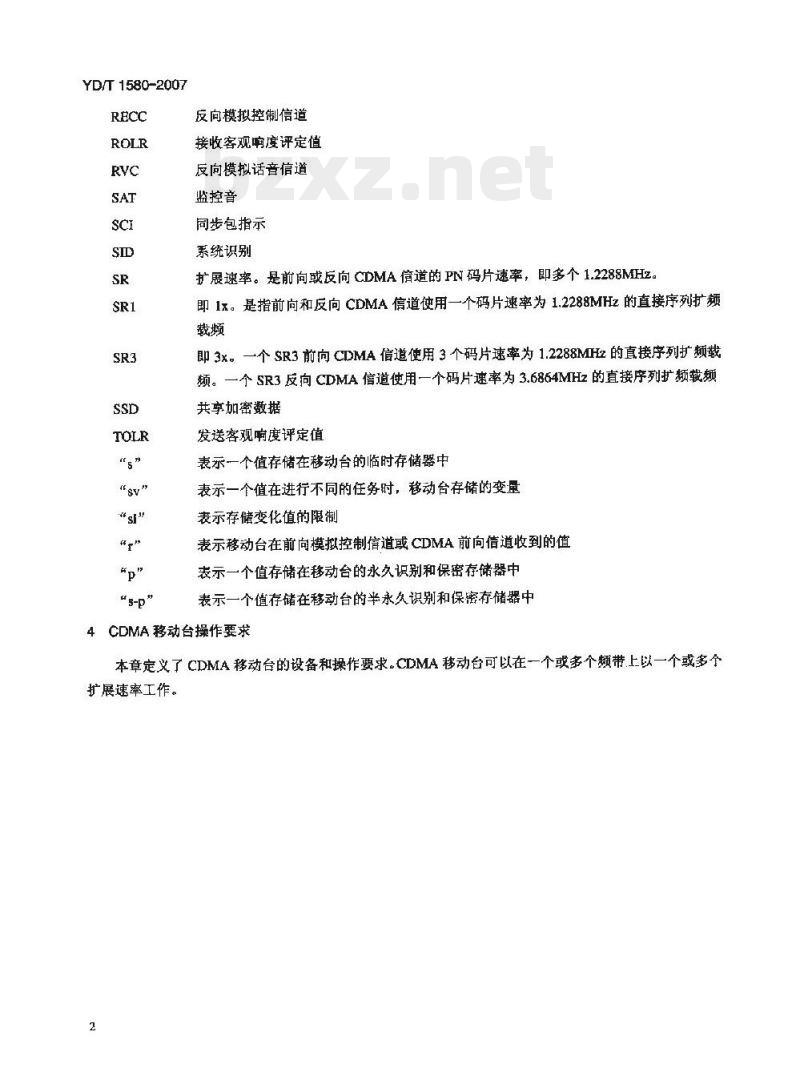

YD/T1580-2007
“sy”
反向模拟控制信道
接收客观响度评定值
反向模拟话音信道
监控音
同步包指示
系统识别
扩展速率。是前向或反向CDMA信道的PN码片速率，即多个1.2288MHz。即1x。是指前向和反向CDMA信道使用一个码片速率为1.2288MHz的直接序列扩频载频
即3x。一个SR3前向CDMA信道使用3个码片速率为1.2288MIHz的直接序列扩频载频。一个SR3反向CDMA信道使用一个码片速率为3.6864MHz的直接序列扩频载频共享加密数据
发送客观响度评定值
表示一个值存储在移动台的临时存储器中表示一个值在进行不同的任务时，移动台存储的变量表示存储变化值的限制
表示移动台在前向模拟控制信道或CDMA前向信道收到的值表示一个值存储在移动台的永久识别和保密存储器中表示一个值存储在移动台的半永久识别和保密存储器中4CDMA移动台操作要求
本章定义了CDMA移动台的设备和操作要求。CDMA移动台可以在一个或多个频带上以一个或多个扩展速率工作。
首先给出系统时间顺序图，
见图1。
基站Ix
移动台Rx
移动合R5
基站R
4.1发射机
4.1.1频率参数
.. oar
...10-5
38s/mm
..10x15
在基站天缓和瑟动台RF连接处进行时间测量。表示个连读口的序列，
-00,0000001.0001,0100
=T001,00CL,0010.0100,0101。
图 1 系统时间序
使用频段应符合国家无线电管理部门的相关规定。4.1.1.1信遵间隔和指配
4.1.1.1.1频段类别6(IMT-2000频带）长码撼码-101417
SR1 学偏[导渐PN/素列]
SR1宇偏置Q导频FN序列
长码接码-10417
RR1 季偏置I导谢PN,序列
SRI零价整Q导频PN序列
长码萨码-104
SR1偷I频PN序列
SRPN列
长码掩码=104？
SR1 零遍置1导判PN库列
SR1季偏置Q导[N序列
SR31导频N序列
SR3Q导额PN序列
由于许可问题，对于移动台和基站频段类别6的系统划分还没有指定。KAONIKAca
YD/T 1580-2007
YD/T1580-2007
表1规定了信道间隔、CDMA信道划分以及频段类别6的发射机中心频率。支持频段类别6和扩展速率1的移动台应能在表2所示的有效信道号上发送。支持频段类别6和扩展速率3的移动台应能在表2所示的有效信道号上发送，
表4给出了优选的CDMA信道号：
表1频段类别6的 CDMA信道号和频率发射机
移动台
CDMA 信道有效性
CDMA 信道号
0N1199
0≤N≤1199
CDMA信道的中心频率(MHz)
1920.000 + 0.050 N
2110.000+0.050N
表2频段类别6和扩展速率1的CDMA值道号和频率CDMA 信过号
25~-1175
1176~1199
距许可频带边级1.25MHz之内的信道号无效移动台
发射频带(MHz)
1920.000~1921.200
1921.250--1978.750
1978.800~1979.950
表3频段类别6和扩晨速率3的CDMA信邀号和频率CDMA信道有效性
扩展速率
CDMA信道号
50~1150
1151~1199
移动台
1920.000~-1922.450
1922.500~1977.500
1977.550-1979.950
发射频带(MHz)
2110.000~2111.200
2111.250-2168.750
2168.80)-2169.950
2110.000~2112.450
2112.500--2167.500
2167.550~2169.950
距许可频带边缘2.5MHz之内的信道号无效表4频段类别6CDMA优选频率
优选信道号
25，50，1150.1175
50,75，.1125，1150
如果移动台在前向和反向业务信道上均使用扩展速率1或3，则应在CDMACH指配的CDMA信道上传送反向业务信道。如果移动台在前向业务信道上使用扩展速率3，在皮向业务信上使用扩展速率1，则若1XRL_FREQ_OFFSETs等于“00＇应在CDMACHs-25指配的CDMA信道上传送反向业务信道，若1XRL_FREQ_OFFSET等于“01，应在CDMACHs指配的CDMA信道上传送反向业务信道，若1XRL_FREQ_OFFSETs等于‘10＇应在CDMACHs+25指配的CDMA信道上传送反向业务信道。如果移动台在发送和接收时使用相同的扩展速率，则标称移动台发射裁频频率应比基站的发射频率低190.0MH2。如果移动台在扩展速率1上发送，在扩展速率3上接收，则标称移动台发射载频频率应比基站的发射频率低190.0-1.25×(1XRL_FREQ_OFFSETs-1)MHz。4.1.1.2频率容限
移动台应满足C.S0011当前版本4.1.1节的要求。4
4.1,2功率输出特性
除非有其他规定，所有功率电平均指移动台天线接口处的电平。4.1.2,1最大输出功率
移动台应满足C.S001t当前版本4.4.5和5.1节的规定。YD/T 1580-2007
当移动台仪在接入信道、增强型接入信道，反向公共控制信道或反向基本信道上发送时，并且命令其工作于最大输出功率时，应能以规定的最人功率电平发射。当移动台在不只一个下列信道工作时：反向专用控制信道、反向基本信道、反向补充信道或反向补充码信道，其输出功率可能会降低：在任何坏境中，移动台的输出功率不应大于其最大功率电平。4.1,2.2输出功率限值
4.1.2.2.1最小受控输出功率
移动台应满足C.S0011当前版本4.4.6节的要求。4.1.2.2.2门控输出功率
4.1.2.2.2.1除服务频率PUF试探期间以外的门控输出功率发射机的底噪声可能小于-60dBm/1.23MHz，井且应小于-54dBm/1.23MHz。移动台仅在门控开的期间才能以受控功率电半发射，此期间定义为--个功率控制组。在功率控制组之间的门控关闭期间，移动台应减小其平均输山功率，比最近门控开功率控制组期间的平均功率低至少20dB，或降低到发射机底噪声电平，选择二者的较大电平。给定个门控功率控制组，以相同的输出功率发送，则平均时间响应应在图2所示的限值之内。本节限值适应于下列情况：
一当以无线配置1或2工作于可变传送速率模式(见4.1.3.1.9.1)：一当以反向导频信道门控工作时(见4.1.3.2.3)；一当发送增强型接入信道前缀或反向公共控制信道前缴时(见4.1.3.4.2.3和4.1.3.5.2.3)：一反向无线配置3、4、5和6 下的反向基本信道门控，全部(功率控制组)的平均
时间响应
200B或
底噪声
(1. 25× -0. 003) ms
平均摘出功率
些准践！
图2脉冲包络(平均门控功率控制组)4.1,2.2.2.2服务频率 PUF试探期间的门控输出功率如果移动台在PUF恢复期间发送门控关功率控制组，移动台应减小其平均输出功率，比PUF建立之前的功率控制组期间的平均功率低率少20dB，或降低到发射机底噪声电平，选择二者的较大电平。5
TKAoNIKAca
YD/T 1580-2007
4.1.2.2.3待机输出功率
除在反向CDMA信道上发射之外，移动台应关闭其发射机。当移动台关闭发射机后，其输出噪声功率谱密度应在其支持信道的所有频率上应小于~61dBm/1MHz：4.1.2.3受控输出功率
对于输出功率调整移动台应能提供三种独立的方法：由移动台进行开环预测，移动台和基站一起进行闭环调整，以及对于无线配置3至6出基站和移动台进行码信道性能调整平均输比功率(见4.1.2.4)受控范围的精度要求对以下三种情况不适用：平均输出功率电平超过相应级别移动台(见4.1.2.1)最大输出功率的最小EIRP：平均输出功率电平小于最小受控输出功率(见4.1.2.2.1)：平均输入功率对于扩展速率1在1.23MHzCDMA带宽内超过--25dBm，或对于书展速率3在3.69MHzCDMA 带宽内超过-20dBm。
4.1.2.3.1预测开环输出功率
在以下方程式中，对于扩展速率1平均功率是指标称CDMA信道1.23MHz之内的功率电平，对于扩展速率3的平均功率是指标称CDMA信道3.69MHz之内的功率电平偏移功率由表5给出。表5开环功率偏移
巅段类别
前问扩展速率
反问扩展速率
4.1.2.3.1.1在接入信遵上发射时的并环输出功率反向信道
接入信道
反向业务信道(RC=1或2)
增噪型接入信道
反向公共控制信道
反向业务信道(RC=3或4)
反向业务信道(RC=3或4)
增强型接入倍道
反向公共控制信道
反向业务信道(RC=5或6)
移动台应以下式定义的平均输出功率电平来发送每一个接入试探(注)。平均输出功率(dBm)-
一平均输入功率(m)
+偏移功率(见表5)
+干扰校正因了
+NOM_PWRs-16_NOM_PWR_EXIs
+ INT PWRs
+PWR_JVLxPWR_STEPs
偏移功率(注)
注：偏移功率常数没有单位，例如，-73相当于10xg（10-7.3mw2)。注：有INIT_PWRs和NOM_PWR_EXTs的目的是为了区分它们的应用。如果INIT_PWRs为0，则应修正NOM_PWRs-16XNOM_PWR_EXTg，以提供在基站处正确的接收功率，NOM_PWRg-16XNOM_PWR_EXTs允许对于不同的工作环境调整开环评估过程，INITPWRs是对第一个接入信追试探的调整，以使该试探能够以略小}-需要的信号电平被接收。这是对特殊情况最保守的部分补偿，如前向和反向CDMA信道之问部分不确定的路径报耗。6
YD/T1580-2007
此处干扰校正因子=min(max(-7-ECIO，0)，7)，ECIO是在先前500ms内测量的最强激活导频的每载赖EI,(dB)，PWRLVL是用于功率调整的步长，是一个非负整数。在最多k个可用路径上，移动台应通过获得接收的每码片导频能量E。与接收的总功率谱密度（噪声利信号)的比率米确定EI。（dH)，此处k是移动台支持的解调单元数。移动台应在1.23MHz带宽上确定接收的总功渐谱密度。
在发送接入试探期间，愁动台应根据平均输入功率的改变而更新平均输出功率。对于接入试探序列中并发的接入试探，移动台应根据平均输入功率、下扰校正因子和PWR_LVL的改变而更新平均输出功率。
对于频段类别6，NOM_PWRs-16XNOM_PWR_EXTs的校正范围为-24至+7dB。INIT_PWRs参数的范围为-16至+15dB，标称值为UdB。PWR_STEPs参数的范围为0至7dB。由于NOM_PWRs、NOM_PWR_EXTs、INIT_PWRs或单个接入试探校正因子PWR_STEPs而对平均输出功率调整的精度应为0.5dB或以dB表示的值的±20%，二者取较大值。移动台对于干扰校正因子、NOM_PWRs、NOM_PWR_EXTs、INIT_PWR。和PWR_LVL×PWR_STEPs所支持的总范闺，对于频段类别6应至少为±40dB。考虑到先前应用的PWR_LVLXPWR_STEPs、闭环功率控制因子以及设置为0的INIT_PWRs，移动台预测的开环平均输出功率可能在下式计算值的6dB之内，并且应在下式计算值的±9dB之内。平均输出功率(dBm)=~平均输入功率(dBm)+偏移功率（见表5)
+ 干扰校正因子
+ NOM_PWRs-16X NOM_PWR_EXTs
此要求应在整个NOM_PWRs-16×NOM_PWR_EXTs范围内满足(对于频段类别6，从-24dB至+7dB)。4.1.2.3.1.2在增强型接入信道土发射时的开环输出功率移动台应以下式定义的平均输出功率电平来发送增强型接入前缀（见4.1.3.4.2.3)平均导频信道输出功率(dBm)=
-平均输入功率(dBm)
+偏移功率(见表5)
+ 丁扰校正因子
+BACH_NOM_PWRs
+EACH_INIT_PWRs
+PWR_LVLXEACH_PWR_STEPs
此处于扰校正因子=min(max(IC_THRESs-ECIO，0)，IC_MAXs)，ECIO是在先前500ms内测量的最强激活导频的每载频EJI。(dB)，PWR_LVL是用于功率调整的步K，是·个非负整数。在最多k个可用路径上，移动台应通过获得接收的每码片导频能量E。与接收的总功率谱密度(噪声和信号)的比率来确定EJI。（dB)，此处k是移动台支持的解调单无数。当接收使用扩展速率1时，移动台应在1.23MHz带宽上确定接收的总功率谱密度。当接收使用扩展速率3时，移动台应在3.69MHz带宽上确定接收的总功率谱密度。当接收使用扩展速率3时，移动台应通过对二个载频的每个多径单元的E.取和再除以来确定E.f
KAONKAca
YD/T 1580-2007
在发送增强型接入试探期间，移动台应根据平均输入功率的改变而更新平均输出功率。对于增强型接入试探序列中并发的增强型接入试探，移动台应根据平均输入功率，干扰校正因子和PWR_LVL的改变而更新平均输出功率。
在增强型接入信道前缴发送后，接收到第一个有效功率控制比特之前，移动台应以下式定义的平均输出功率发送反向导频信道。
乎均导频信道输出功率(dBm)=
一平均输入功率(dBm)
+偏移功率(见表 5)
+千扰校正因子
+ EACH_NOM_PWR_s
+ EACH_INIT_PWRs
+ PWR_LVLXEACH_PWR_STEPs
如果对于增强型接入信道激活闭环功率控制，则在接收完第一个有效功率控制比特后，移动台应以下式定义的平均输山功在增强型接入头和增强型接入数据期间发送反向导频信道。平均导赖信道输出功率(dBm)
一平均输入功率(dBm)
+偏移功率(见表5)
+ 干扰校正因子
+ EACH_NOM_PWRs
+EACH_INIT_PWRs
+PWR_LVLXEACH_PWR_STEPs
+所有闭环校正数值的总和
在接收第一个有效功率控制比特之后，移动台不应改变其干扰因子。EACH_NOM_PWRs校正的范用是-16至+15dB。参数EACH_INIT_PWR的范围是-16至+15dB，标称值为O。参数EACH_PWR_STEPs的范围是0至7dB。由于EACH_NOM_PWRs、EACH_NOM_PWRs或增强型接入试探校正因子EACH_PWR_STEPs而对平均输出功率调整的精度应为±0.5dB或以dB表示的值的±20%，二者取较大值。
移动台对于干扰校正因子，EACH_NOM_PWRs，EACH_INIT_PWRs，PWR_LVL×EACH_PWR_STEPs和闭环功率控制阅子（如果提供)所支持的总范围，对于频段类别6应至少为+4OIB。考虑到先前应用的PWRLVLXEACH_PWR_STEPs，闭环功率控制因子以及设置为0的EACH_INIT_PWRs以及移动台仪在反向导频信道上发送，移动台预测的开环平均输出功率会在下式计算值的±6dB之内，并且应在下式计算值的+9dB之内。平均输出功率(dBm)一
一平均输入功率(dBm)
+偏移功率（参见表5)
+干扰校正因子
+EACH_NOM_PWR
此要求应在整个EACH_NOM_PWRs范围内满足（从-16dB至+15dB)。8
4.1.2.3.1.3在反向公共控制信道上发射时的开环输出功率YD/T1580-2007
当工作于预留接入模式，移动台应以下式定义的平均输出功率来发送反向公共信道前缀（见4.1.3.5.2.3).
平均导频信道输出功率(dBm)=
一平均输入功率(dBm)
+偏移功率（见表5)
+于扰校正因子
+NOM_PWR_RCCCHs
+INIT_PWR_RCCCHs
+ FREV_CORRECTIONS
此处干扰校正因子=min(max(IC_THRESs-ECIO，0)，IC_MAXs)，ECIO是在先前500rms内测量的最强激活导频的每载频EJ/I(dB)。在最多<个可用路径上，移动台应通过获得接收的每码片导频能量E。与接收的总功率谱密度（噪声和信号）的比率来确定EJI，（dB），此处k是移动台支持的解调单元数。当接收使用扩展速率1时，移动台应在1.23MHz带宽上确定接收的总功率谱密度。当接收使用扩展速率3时，移动台应在3.69MHz带宽上确定接收的总功率谱密度。当接收使用扩展速率3时，移动台应通过对三个载频的每个多径单元的E取和再除以1。来确定EJa。当移动台在增强型接入信道开始工作后，应将PREV_CORRECTIONS设置为PWR_LVLXEACH_PWR_STEPs+闭环功率控制因子（如果提供）。当在预留接入模式中发送反向公共控制信道前缴之后，并且在接收到第一个有效功率控制比特之前，移动台应以下式定义的平均输出功率发送反向导频信道。平均导频信道输出功率(dBm)=
-平均输入功率(dBm)www.bzxz.net
+偏移功率(见表5)
+下扰校正因子
+NOM_PWR_RCCCHs
+ INTT_PWR_RCCCHs
+ PREV_CORRECTIONS
当在预留接入模式中接收第一个有效功率控制比特后，移动台应以下式定义的平均输出功率发送反向导频信道。
平均导频信道输出功率(dBm)
一平均输入功率(dBm)
+偏移功率（参见表5)
+ 干扰校正因子
+ NOM_PWR_RCCCHs
+INIT_PWR_RCCCHs
+ PREV_CORRECTIONS
+所有闭环校正数值的总和(dB)
TKANKAca
